El Wi-Fi de Aruba 6 puntos de acceso proporciona de alto rendimiento
conectividad para cualquier organización que experimenta el crecimiento
números de IoT y de requisitos de la movilidad. Con combinado
datarate máximo hasta de 2.69Gbps, entregan la velocidad y
confiabilidad necesaria para cualquier ambiente de la empresa.
Variantes del hardware
• AP-514: Modelos de la antena externa

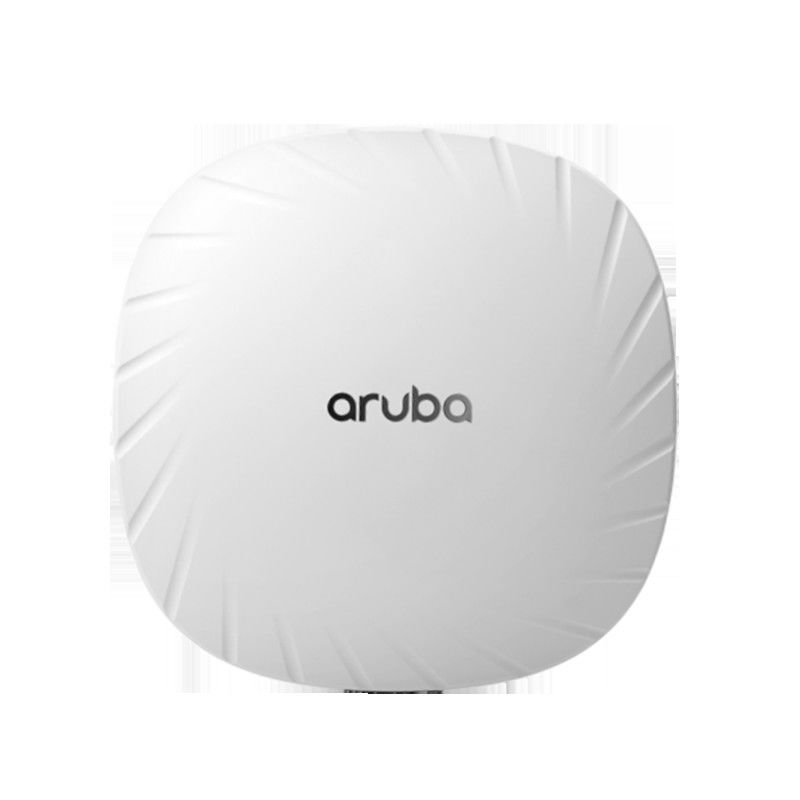

• AP-515: Modelos internos de la antena
Especificaciones de radio del Wi-Fi
• Tipo del AP: Radio interior, dual, 5GHz 802.11ax 4x4 MIMO y
2.4GHz 802.11ax 2x2 MIMO
• radio 5GHz:
- Solo usuario de la corriente espacial cuatro (SU) MIMO para hasta
tarifa de datos inalámbrica 4.8Gbps a 4SS individual HE160
dispositivos cliente 802.11ax (máximos)
- Solo usuario de la corriente espacial dos (SU) MIMO para hasta
tarifa de datos inalámbrica 1.2Gbps a 2SS individual HE80
dispositivos cliente 802.11ax (típicos)
- Usuario multi de la corriente espacial cuatro (MU) MIMO para hasta
tarifa de datos inalámbrica 4.8Gbps a hasta cuatro 1SS o a dos 2SS
Dispositivos cliente capaces de HE160 802.11ax DL-MU-MIMO
simultáneamente (máximo)
- Usuario multi de la corriente espacial cuatro (MU) MIMO para hasta
tarifa de datos inalámbrica 2.4Gbps a hasta cuatro 1SS o a dos 2SS
Dispositivos cliente capaces de HE80 802.11ax DL-MU-MIMO
simultáneamente (típico)
• radio 2.4GHz:
- Solo usuario de la corriente espacial dos (SU) MIMO para hasta
tarifa de datos inalámbrica 574Mbps al cliente de 2SS HE40 802.11ax
dispositivos (máximos)
- Solo usuario de la corriente espacial dos (SU) MIMO para hasta
tarifa de datos inalámbrica 287Mbps al cliente de 2SS HE20 802.11ax
dispositivos (típicos)
• Ayuda para hasta 512 dispositivos cliente asociados por radio,
y hasta 16 BSSIDs por radio
• Bandas de frecuencia apoyadas (país-específicas
las restricciones se aplican):
- 2,400 al ISMO 2.4835GHz
- 5,150 a 5.250GHz U-NII-1
- 5,250 a 5.350GHz U-NII-2A
- 5,470 a 5.725GHz U-NII-2C
- 5,725 a 5.850GHz U-NII-3/ISM
- 5,850 a 5.895GHz U-NII-4
• Canales disponibles: Dependiente en configurado
ámbito regulador
• La selección dinámica de la frecuencia (DFS) optimiza el uso de
espectro disponible del RF
- Incluir la Cero-espera DFS (ZWDFS) para acelerar el canal
cambios
• Tecnologías de radio apoyadas:
- 802.11b: espectro de gama ancha de la Directo-secuencia (DSSS)
- 802.11a/g/n/ac: Frecuencia-división ortogonal
multiplexación (OFDM)
- 802.11ax: Múltiplo ortogonal de la frecuencia-división
acceso (OFDMA) con hasta 16 unidades del recurso (para
canal 80MHz)
• Tipos apoyados de la modulación:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(extensión propietaria)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (extensión propietaria)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
ayuda de la alto-producción 1024-QAM802.11n (HT):
HT20/40
• ayuda muy alta de la producción 802.11ac (VHT):
VHT20/40/80/160
• ayuda de la eficacia alta 802.11ax (ÉL): HE20/40/80/160
• Tarifas de datos apoyadas (Mbps):
- 802.11b: 1, 2, 5,5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6,5 a 300 (MCS0 a MCS15, HT20
a HT40)
- 802.11n (5GHz): 6,5 a 600 (MCS0 a MVC31, HT20
a HT40)
- 802.11ac: 6,5 a 3.467 (MCS0 a MCS9, NSS = 1 a 4,
VHT20 a VHT160)
- 802.11ax (2.4GHz): 3,6 a 574 (MCS0 a MCS11, NSS = 1
a 2, HE20 a HE40)
- 802.11ax (5GHz): 3,6 a 4.803 (MCS0 a MCS11, NSS = 1
a 4, HE20 a HE160)
• agregación del paquete 802.11n/ac/ax: A-MPDU, A-MSDU
• Transmita el poder: Configurable en incrementos de 0,5 dBm
• Máximo (el agregado, condujo total) transmitir poder
(limitado por requisitos reguladores locales):
- Banda de 2,4 gigahertz: dBm +21 (18dBm por cadena)
- Banda de 5 gigahertz: dBm +24 (dBm 18 por cadena)
- Nota: conducido transmita los niveles de poder para excluir la antena
aumento. Para el total (EIRP) transmita el poder, añaden aumento de la antena.
• La coexistencia celular avanzada (CRNA) minimiza el impacto
de interferencia de redes celulares
• Ratio máximo que combina (MRC) para mejorado
funcionamiento del receptor
• Diversidad cíclica del retraso/del cambio (CDD/CSD) para mejorado
funcionamiento del RF del enlace descendente
• Codificación del bloque del espacio-tiempo (STBC) para la gama creciente y
recepción mejorada
• Control de paridad de baja densidad (LDPC) para el error de gran eficacia
corrección y producción creciente
• Transmita la haz-formación (TxBF) para la señal creciente
confiabilidad y gama
• tiempo de espera de la blanco 802.11ax (TWT) para apoyar de baja potencia
dispositivos cliente
• medida que mide el tiempo fina 802.11mc (FTM) para la precisión
alcance de la distancia
Antenas del Wi-Fi
• AP-514: Cuatro conectores (femeninos) de RP-SMA para el externo
antenas duales de la banda (A0 con A3, correspondiendo
con las cadenas de radio 0 a 3). Pérdida interna a lo peor
entre el interfaz de radio y los conectores de antena externos
(debido al conjunto de circuitos diplexing): 1.3dB en 2.4GHz y 1.7dB adentro
5GHz.
• AP-515: Downtilt integrado de la dual-banda cuatro
antenas omnidireccionales para 4x4 MIMO con el pico
aumento de la antena de 4.2dBi en 2.4GHz y 7.5dBi en 5GHz.
Las antenas incorporadas se optimizan para el techo horizontal
orientación montada del AP. El ángulo del downtilt para
el aumento máximo es áspero 30 grados.
- Combinar los modelos de cada uno de las antenas del
Radios de MIMO, el aumento máximo de la por-antena eficaz
el modelo es 3.8dBi en 2.4GHz y 4.6dBi en 5GHz.

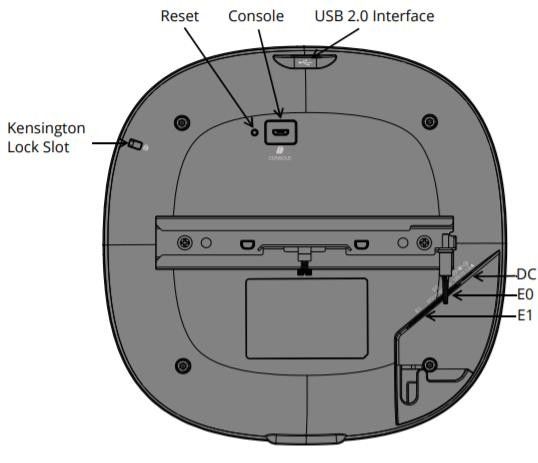

Interfaces adicionales
• E0: Puerto de HPE SmartRate (RJ-45, máximo negoció
velocidad 2.5Gbps)
- Auto-detectando la velocidad del vínculo (100/1000/2500BASE-T)
y MDI/MDX
- la velocidad 2.5Gbps cumple con NBase-T y
especificaciones 802.3bz
- POE-paladio: 48Vdc 802.3af/at/bt (nominal) (clase 3 o más altos)
- Ethernet económica de energía 802.3az (EEE)
• E1: Interfaz de la red de Ethernet 10/100/1000BASE-T (RJ-45)
- Auto-detección de velocidad del vínculo y de MDI/MDX
- Ethernet económica de energía 802.3az (EEE)
• Ayuda de la agregación del vínculo (LACP) entre ambos red
puertos para la redundancia y la capacidad creciente
• Interfaz de la corriente continua: 12Vdc (nominal, el +/- 5%), acepta
enchufe circular centro-positivo de 2.1mm/5.5m m con
longitud de 9.5m m
• Interfaz del anfitrión del USB 2,0 (tipo un conector)
- Capaz de compra de componentes hasta 1A/5W a un dispositivo atado
• Radio de Bluetooth 5 y de Zigbee (802.15.4) (2.4GHz)
- Bluetooth 5: hasta 8dBm transmita el poder (clase 1) y
-95dBm reciben sensibilidad
- Zigbee: hasta 8dBm transmita el poder y -97dBm reciben
sensibilidad
- Antena omnidireccional verticalmente polarizada integrada
con áspero 30 grados de downtilt y el aumento máximo de 3.5dBi
(AP-515) o 4.9dBi (AP-514)
• Indictors visuales (dos LED multicolores): para el sistema y
Situación de radio
• Botón de reinicio: reset de la fábrica, control del modo del LED (normal/apagado)
• USB serial del interfaz de la consola (propietario, micro-b
enchufe físico)
• Ranura de la seguridad de Kensington
Fuentes de energía y consumo de energía
• El AP apoya la corriente continua directa y el poder encima
Ethernet (PoE; en E0 portuario)
• Cuando ambas fuentes de energía están disponibles, las tomas de la corriente continua
prioridad sobre el PoE
• Las fuentes de energía se venden por separado; vea ordenar
Sección de información abajo para los detalles
• Cuando es accionado por DC o 802.3at (clase 4)/802.3bt (clase
5) el PoE, el AP actuará sin restricciones.
• Cuando es accionado por 802.3af (clase 3) PoE y con el IPM
la característica permitió, el AP empezará para arriba en modo sin restricción,
pero puede aplicar restricciones dependiendo del presupuesto del PoE
y poder real. Qué restricciones del IPM a aplicarse, y adentro
qué orden, es programable.
• Funcionamiento del AP con un 802.3af (clase 3 o más bajo) PoE
no apoyan la fuente y al minusválido del IPM (a excepción del AP
estacionamiento; no se permitirá ningunas radios).
• Consumo de energía (a lo peor) máximo:
- DC accionó: 16.0W
- El PoE accionó (802.3af, IPM permitió): 13.5W
- El PoE accionó (802.3at/bt): 20.8W
- Todos los números arriba están sin un dispositivo USB externo
conectado. Cuando compra de componentes el presupuesto de poder lleno 5W
a tal dispositivo, el poder (a lo peor) ampliado
el consumo para el AP está hasta 5.7W (el PoE accionó) o
5.5W (DC accionó).
• Consumo de energía (a lo peor) máximo en modo ocioso:
12.6W (PoE) o 9.7W (DC)
• Consumo de energía (a lo peor) máximo en profundo-sueño
modo: 5.9W (PoE) o 1.5W (DC)
Montaje de los detalles
Una consola de montaje se ha instalado previamente en la parte de atrás de
AP. Este soporte se utiliza para asegurar el AP a un de los (vendido
por separado) montar equipos; vea la sección de información el ordenar
abajo para los detalles.
Especificaciones mecánicas
• Dimensiones/peso (AP-515; unidad, excepto el soporte del soporte):
- 200m m (w) x 200m m (d) x 46m m (h)
7,9" (w) x 7,9" (d) x 1,8" (h)
- 810g/28.5oz
• Dimensiones/peso (AP-515; envío):
- 230m m (w) x 220m m (d) x 72m m (h)
9,1" (w) x 8,7" (d) x 2,8" (h)
- 1010g/35.5oz
Especificaciones ambientales
• Condiciones de funcionamiento
- Temperatura: 0C a +50C/+32F a +122F
- Humedad: el 5% al 93% sin condensación
- El AP es pleno clasificado para el uso en espacios de aire-dirección
- ETS 300 019 ambientes de la clase 3,2
• Condiciones del almacenamiento y del transporte
- Temperatura: -40C a +70C/-40F a +158F
- Humedad: el 5% al 93% sin condensación
- ETS 300 019 ambientes de las clases 1,2 y 2,3
Confiabilidad
Tiempo medio de buen funcionamiento (MTBF): 560,000hours (64yrs) en +25C
temperatura de funcionamiento.
Conformidad reguladora
• FCC/ISED
• CE marcado
• 2014/53/EU directivo ROJO
• EMC 2014/30/EU directivo
• Baja tensión 2014/35/EU directivo
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Certs ferroviario (AP-515 solamente):
- 50155:2017 del EN – usos ferroviarios
- 50121-1:2017 del EN – EMC ferroviario
- EN 50121-3-2 – EMC ferroviario
- 50121-4:2016 del EN – inmunidad ferroviaria
- IEC 61373 ed2: 2008 – choque y vibración ferroviarios
Para una información reguladora país-más específica y
las aprobaciones, consideran por favor su representante de Aruba.
Números de modelo reguladores
• AP-514: APIN0514
• AP-515: APIN0515
Certificaciones
• Grado del pleno UL2043
• Wi-Fi Alliance:
- Con certificación Wi-Fi a, b, g, n, CA, hacha
- WPA, WPA2 y WPA3 – empresa con la opción de CNSA,
Personal (SAE), aumentado ábrase (DEBA)
- WMM, WMM-PS, de varias bandas ágil W-Fi
- Passpoint (lanzamiento 2)
- Ubicación del Wi-Fi
• SIG de Bluetooth
GARANTÍA
Garantía de por vida limitada del hardware de Aruba.
SOFTWARE MÍNIMO DEL SISTEMA OPERATIVO
VERSIONES
• ArubaOS y Aruba InstantOS 8.4.0.0 (con alguno
restricciones). Para la operación, el uso sin restricción 8.6.0.0 o más adelante.
• ArubaOS 10.0.0.0
¿Q1.What puede usted comprar a nosotros?
: Mellanox, Aruba, Rukus, productos extremos de la marca, incluyendo los interruptores, las tarjetas de red, los cables, el punto de acceso, el etc.
¿Q2.How sobre la fecha de expedición?
: Tarda generalmente 3-5 días laborables. Para los modelos específicos, éntrenos en contacto con por favor para comprobar la acción. Al final, el real la consulta prevalecerá. Haremos nuestro mejor para entregar cuanto antes.
¿Q3.What es sus términos de garantía?
: Suministramos 12 meses de tiempo de la garantía.
¿Q4.How sobre el método de envío?
: Utilizamos Fedex/DHL/UPS/TNT y otros envíos del aire, envíos del mar son también realizables. En uno redacta, nosotros podría hacer cualquier envío que usted quiso.
¿Q5.Can consigo algunas muestras?
: Sí, la orden de la muestra está disponible para el control de la calidad y la prueba del mercado. Usted necesita solamente pagar el coste de la muestra y el coste expreso.
¿Q6.What son sus fuerzas de la base?
: Productos de primera mano de la fuente, originales y nuevos con el precio favorable y el servicio post-venta perfecto.
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
