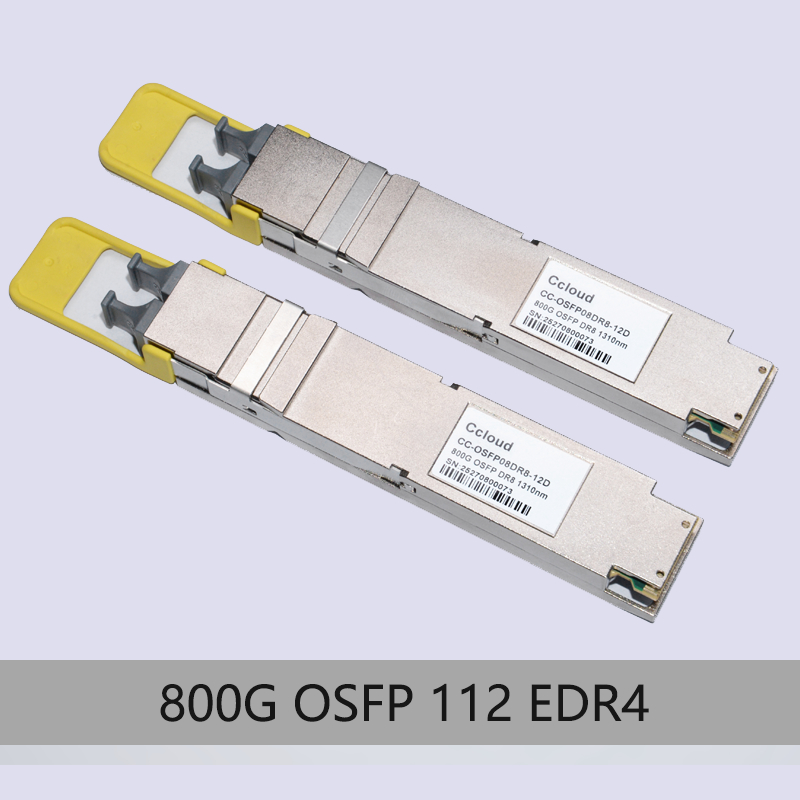

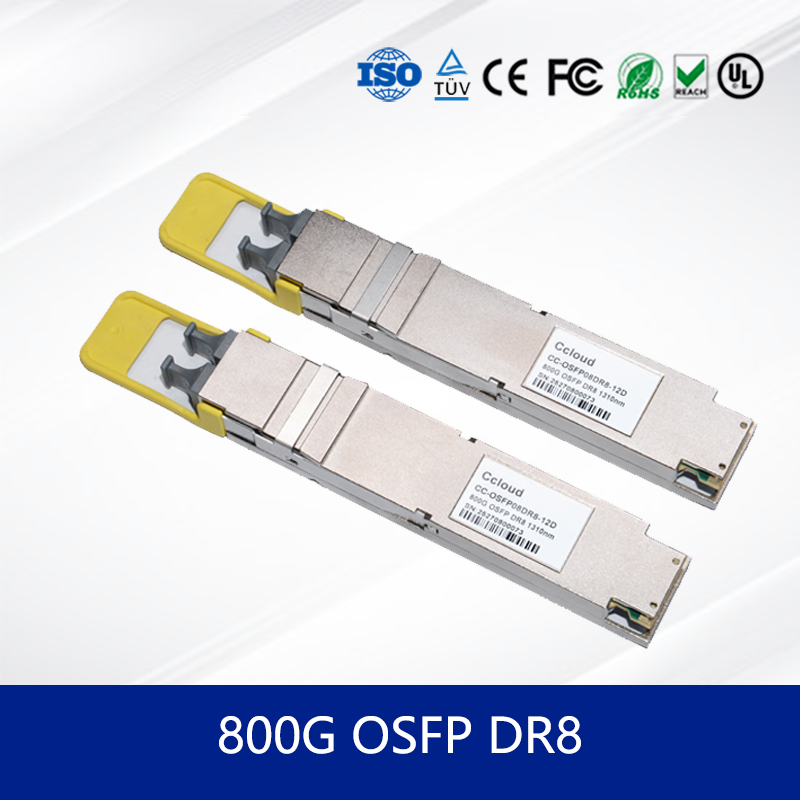

Módulo transceptor CC-OSFP08DR8-12D OSFP 800G de alta velocidad 112 DR8 para centro de datos

Módulo transceptor óptico OSFP de 800G — Gestión CMIS / Alcance de 500 m / Conectable en caliente

Aspectos destacados de alto valor

• 800 Gb/s DR8 sobre SMF hasta 500 m utilizando 53.125 GBd PAM4 por carril para un rendimiento predecible de hoja a columna.
• Diseño conectable en caliente OSFP Tipo 2 con conectores duales MTP-8 APC para paneles frontales densos.
• Monitorización CMIS con telemetría estandarizada, alarmas y modos de baja potencia para operaciones consistentes de múltiples proveedores.
• Suministro de 3.3 V, potencia típica de alrededor de 14.6 W, funcionamiento comercial de 0–70 °C.

1) Información del producto / Descripción del producto / Información básica / Especificación

El CC-OSFP08DR8-12D Módulo transceptor óptico está dirigido a las fábricas de próxima generación de 800G en entornos de nube, IA y HPC. Ocho carriles host de 100G se asignan a ocho carriles ópticos a 1310 nm, ofreciendo enlaces DR de clase estable de hasta 500 m en fibra monomodo. Este OSFP Tipo 2 conectable en caliente módulo óptico combina una huella térmica compacta con puertos duales MTP-8 APC y control CMIS para operaciones optimizadas en plataformas mixtas. Para muchos operadores, esta clase también se conoce como 800g osfp, simplificando la búsqueda, la calificación y la gestión del ciclo de vida.

2) Características

• Factor de forma: OSFP Tipo 2, conectable en caliente; alta densidad del panel frontal.
• Velocidad agregada: 800 Gb/s a través de 8 × 53.125 GBd PAM4.
• Óptica: transmisores EML de 1310 nm con receptores PIN por carril.
• Alcance: 500 m sobre SMF (presupuesto de enlace DR).
• Potencia/térmica: carril de 3.3 V, ~14.6 W típico, 0–70 °C.
• Gestión: CMIS sobre I²C con modos de interrupción, reinicio, presente y baja potencia.

3) Tecnología

Construido según OSFP MSA con CMIS para conectables de 8/16 carriles, el diseño emplea señalización PAM4 para alcanzar 800G sin aumentar el número de puertos de la placa frontal. Los láseres EML a 1310 nm proporcionan linealidad y tolerancia a la dispersión; los receptores PIN-PD mantienen la sensibilidad y el margen requeridos por la óptica DR. El Módulo transceptor óptico se adhiere a mapas de registro y máquinas de estado comunes, lo que garantiza un comportamiento uniforme en las variantes de NOS de conmutación.

4) Teoría / Principio de funcionamiento

Internamente, un retimer/gearbox acondiciona ocho carriles eléctricos de 100G e impulsa símbolos PAM4 a ocho EML. En la recepción, los frentes PIN/TIA recuperan las señales de vuelta al SerDes host. Un bus I²C de dos hilos expone páginas CMIS para inventario, umbrales, estado de energía y manejo de fallos, lo que permite que el módulo óptico se integre con el aprovisionamiento automatizado y las herramientas de flota.

5) Aplicación / Uso

• Estructuras de hoja a columna en centros de datos en la nube con enlaces ascendentes DR deterministas de 500 m (ToR/EoR/agregación).
• Clústeres de entrenamiento de IA y troncales de almacenamiento donde el flujo de aire y los márgenes térmicos están restringidos.
• Interconexiones HPC que se estandarizan en 800g osfp para chasis de alta raíz y tarjetas de línea modulares.

6) Tabla de especificaciones + Tabla de selección

7) Ventajas / Puntos de venta

• CMIS basado en estándares simplifica la automatización de múltiples proveedores y el mantenimiento de la flota.
• Envolvente térmica ajustada para tarjetas de línea y chasis densos refrigerados por aire.
• Interoperabilidad sencilla en los ecosistemas que adoptan 800g osfp.

8) Servicio

Selección previa a la venta, comprobaciones del presupuesto de enlace, logística rápida y soporte técnico remoto/in situ disponibles. La orientación sobre el suministro y la configuración basada en proyectos ayuda a acelerar el tiempo de producción.

9) Preguntas frecuentes

1. ¿Es el Módulo transceptor óptico interoperable con mi conmutador de 800G? Sigue OSFP MSA y CMIS; verifique con la lista aprobada de su proveedor.
2. ¿Qué distancia se admite? Hasta 500 m sobre SMF con el presupuesto óptico DR y FEC especificados.
3. ¿Para qué potencia y temperatura debo planificar? Típico ~14.6 W a 3.3 V; caja 0–70 °C.
4. ¿Pueden admitir implementaciones a gran escala? Sí, los programas de suministro de proyectos y el soporte 24/7 están disponibles.

10) Precauciones

• Opere dentro del rango de temperatura de la caja indicado y siga las instrucciones de flujo de aire.
• Utilice las herramientas de limpieza MTP/MPO adecuadas; cumpla con las precauciones ESD durante la manipulación.
• Confirme la revisión CMIS / compatibilidad del firmware antes de la ampliación de las flotas de módulo óptico.

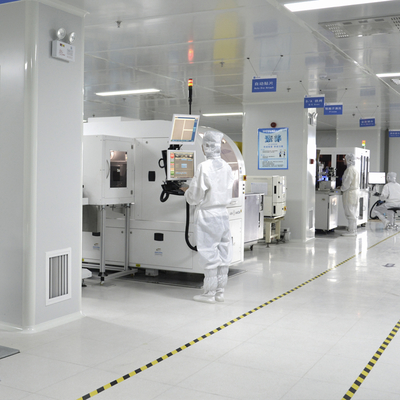

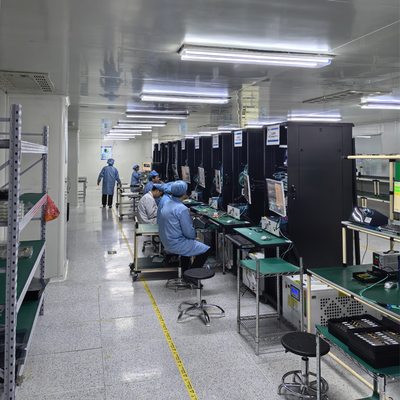

11) Proceso de fabricación

Los módulos se producen en líneas a gran escala con inspección entrante, alineación óptica, quemado y verificación final. Cada unidad se somete a pruebas eléctricas y ópticas para validar el rendimiento PAM4 y las funciones CMIS antes del envío.

12) Instrucciones de funcionamiento

• Inserte el módulo en una jaula OSFP con el pestillo completamente enganchado; enrute los troncos MTP-8 sin curvas pronunciadas.
• Verifique que el NOS host reconozca CMIS; verifique las alarmas y los umbrales después de la conexión.
• Mantenga la higiene del conector; tape los puertos no utilizados; registre los números de serie para el seguimiento de activos.
