Mellanox MAM1Q00A-QSA QSFP+ a SFP+ Adaptador Convertidor de interfaz de red
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MAM1Q00A-QSA |
| Documento: | MAM1Q00A-QSA.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 por ciento |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo no.: | MAM1Q00A-QSA | Forma: | Cuboides |
|---|---|---|---|
| Fuerza: | Potencia única de 3.3V | Dynamix QSA: | QSFP+ a SFP+ |
| Temperatura de funcionamiento: | 0 ℃ - 70 ℃ | Técnica: | CMIS |
| Tecnología: | Soporte de IB y ETH | Marca: | Mellanox |
| Resaltar: | SFP+ Adapter Network Interface,Mellanox QSFP+ to SFP+ Adapter |
||
Descripción de producto

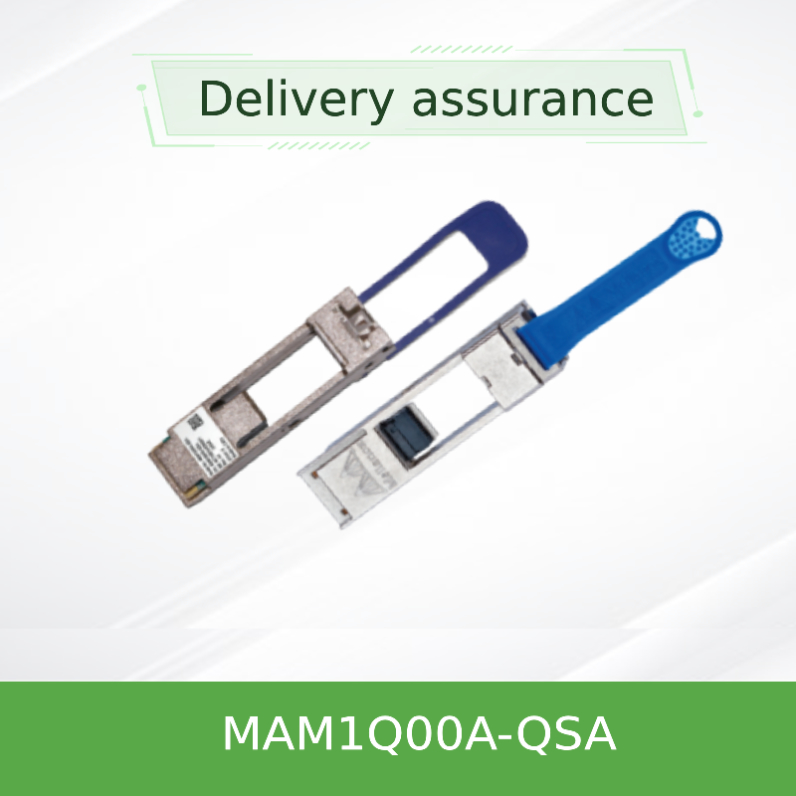

Adaptador Mellanox MAM1Q00A-QSA DynamiX QSFP+ a SFP+
Conversión de Interfaz de Red de Alto Rendimiento
El adaptador Mellanox DynamiX MAM1Q00A-QSA proporciona conectividad perfecta entre puertos QSFP+ de cuatro carriles y transceptores o cables SFP+ de un solo carril. Este innovador adaptador de red permite la integración rentable de diferentes tecnologías de interfaz de red, manteniendo un rendimiento y fiabilidad óptimos.
Compatibilidad Multi-Proveedor
Funciona con todos los principales proveedores de módulos ópticos y cables de cobre de conexión directa
Cumple con los Estándares
Cumplimiento total con QSFP+ MSA SFF-8436 y SFP+ MSA SFF-8418/8419
Características del Producto
Especificaciones Físicas
- Factor de forma QSFP+ con receptáculo SFP+
- Mecanismo de cierre seguro para conexiones fiables
- Diseño de impedancia coincidente (impedancia característica de 90-110Ω)
- Construcción conforme a RoHS
- Arquitectura de baja pérdida de inserción
Características de Rendimiento
- Interoperabilidad agnóstica al proveedor
- Ruta directa a la memoria de la unidad SFP
- Interfaz de gestión I²C compatible con SFF-8636
- Admite transceptores SFP+ de 10GbE y SFP de 1GbE
- Tecnología con patente estadounidense registrada #7934,959
Estándares y Protocolos Técnicos
El adaptador de red MAM1Q00A-QSA implementa protocolos estándar de la industria para garantizar una amplia compatibilidad:
- QSFP+ MSA SFF-8436 - Cumplimiento de la especificación Quad Small Form-factor Pluggable
- SFP+ MSA SFF-8418/8419 - Acuerdo multi-fuente Small Form-factor Pluggable
- SFF-8636 - Especificación de interfaz de gestión para leer datos del transceptor SFP
- Interfaz de Gestión I²C - Protocolo de comunicación estándar para la gestión de dispositivos
- Cumplimiento RoHS - Cumple con las directivas de Restricción de Sustancias Peligrosas
Principio de Funcionamiento
El adaptador DynamiX QSA funciona como un convertidor de interfaz física y eléctrica entre diferentes factores de forma. El adaptador conecta el carril 1 de la interfaz QSFP+ directamente al receptáculo SFP+, mientras que los tres carriles restantes en el conector QSFP+ permanecen desconectados. Esta solución de tarjeta de red inteligente mantiene la integridad de la señal a través de un diseño de impedancia coincidente y una pérdida de inserción mínima.
El adaptador proporciona acceso directo a la memoria del transceptor SFP conectado a través de la interfaz de gestión I²C, lo que permite la compatibilidad total con los sistemas de gestión existentes y las tarjetas de interfaz de red. Este enfoque garantiza que el transceptor o cable SFP+ conectado funcione como si estuviera conectado directamente a un puerto SFP+ nativo.
Escenarios de Aplicación
Migración de Centros de Datos
Conecte puertos QSFP+ de conmutadores de 40GbE a puertos SFP+ de NIC de servidor de 10GbE durante las actualizaciones de infraestructura, proporcionando una ruta de transición de tarjeta de red flexible.
Integración Multi-Proveedor
Permita la conectividad entre equipos de diferentes fabricantes donde los tipos de puerto no coinciden, sirviendo como una solución de adaptador de red universal.
Especificaciones Técnicas
Guía de Selección de Modelos
Ventajas Competitivas
Compatibilidad Universal
A diferencia de las soluciones específicas del proveedor, este adaptador de red funciona con todos los principales fabricantes de módulos ópticos y cables de cobre de conexión directa, proporcionando una flexibilidad sin precedentes en entornos de proveedores mixtos.
Fiabilidad Probada
Con tecnología de patente registrada y pruebas exhaustivas, este adaptador de tarjeta de red ofrece un rendimiento y durabilidad consistentes en entornos de red exigentes.
Servicio y Soporte
- Garantía: 1 año de garantía limitada de hardware que cubre la reparación o el reemplazo de piezas
- Disponibilidad: En stock con capacidad de envío inmediato
- Soporte Técnico: Consulta de preventa y asistencia técnica postventa completas
- Garantía de Calidad: Pruebas exhaustivas para cumplir con estrictos requisitos de calidad antes del envío
- Política de Devolución: Garantía de satisfacción de 30 días con un proceso de devolución sencillo
Preguntas Frecuentes
¿Qué tipos de transceptores son compatibles con el MAM1Q00A-QSA?
El adaptador admite transceptores SFP+ de 10GbE y SFP de 1GbE que cumplen con el Acuerdo Multi-fuente (MSA) de transceptor Small Form-factor Pluggable (SFP). Es agnóstico al proveedor y funciona con todos los principales fabricantes de módulos ópticos.
¿Se puede utilizar este adaptador con cables de cobre de conexión directa?
Sí, el MAM1Q00A-QSA admite tanto transceptores ópticos como cables de cobre de conexión directa (DAC) con conectores SFP+, lo que lo convierte en un accesorio de tarjeta de red versátil para diversos requisitos de conectividad.
¿Cuál es la diferencia entre los modelos de temperatura estándar y extendida?
El MAM1Q00A-QSA estándar funciona de 0°C a 70°C, mientras que la versión de temperatura extendida MAM1Q00A-QSA_E admite -10°C a 85°C, lo que lo hace adecuado para aplicaciones industriales y entornos hostiles.
¿El adaptador requiere algún controlador o configuración especial?
No, el adaptador es completamente pasivo y no requiere controladores ni configuración. Proporciona una conversión de interfaz física y eléctrica que es transparente para el equipo conectado.
Directrices de Instalación y Funcionamiento
Consideraciones Importantes
- Asegúrese de que la dimensión A10 (longitud del área de exclusión de la máscara de soldadura/componente) de la tarjeta de acoplamiento SFP+/SFP sea superior a 6,0 mm para evitar daños durante la inserción
- No intente insertar los transceptores SFP al revés, ya que esto puede dañar el receptáculo del adaptador
- Verifique la compatibilidad con modelos específicos de conmutadores y tarjetas de interfaz de red antes de la implementación
- Mantenga las condiciones de funcionamiento dentro de los rangos de temperatura y humedad especificados
- Utilice las precauciones ESD adecuadas durante la instalación y manipulación
- Para aplicaciones de temperatura extendida, seleccione la variante MAM1Q00A-QSA_E diseñada específicamente para entornos hostiles
