NETCONNECT Categoría 6 Panel de parches sin blindaje 1U montable en rack 24 puertos ANSI/TIA-568.2-D Compatible con IEEE 802.3bt Compatible
Datos del producto:
| Nombre de la marca: | Commscope |
| Número de modelo: | 760237024 |
| Documento: | 760237024 _ .pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | caja |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Estilo de panel: | Derecho | ANSI TIA Category: | 6 |
|---|---|---|---|
| Tipo de cable: | Sin blindaje | Color: | Negro |
| Tipo de conductor: | Sólido | Varado | Módulos, cantidad: | 4 |
| Resaltar: | Panel de conexión montable en rack 1U,Panel de módulo de distribución conforme a ANSI/TIA-568.2-D,Panel de conexión de red compatible con IEEE 802.3bt |
||
Descripción de producto

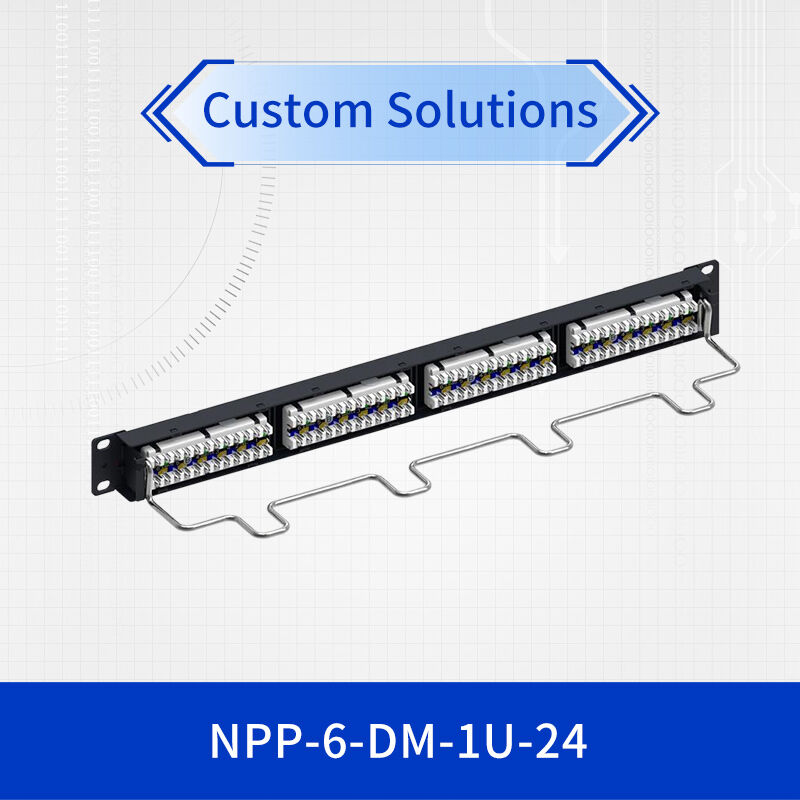

NETCONNECT Categoría 6 Panel de módulo de distribución sin blindaje, 1U, puerto 24
Resumen del producto
El NETCONNECT representa un panel de parches sin blindaje de categoría 6 de alto rendimiento diseñado para entornos de redes empresariales modernos.Este módulo de distribución montable en rack de 1U ofrece 24 puertos de conectividad confiable al tiempo que optimiza la utilización del espacio de rackDiseñado para cumplir con estándares industriales rigurosos, este panel de parches garantiza un rendimiento constante tanto para aplicaciones de entrega de datos como de energía.
Principales características y beneficios
Diseño de alta densidad
24 puertos en un solo espacio de 1U maximizan la eficiencia del rack mientras se mantiene la accesibilidad para la gestión de cables.
Compatibilidad universal
Soporta conductores sólidos y de hebras de 22-24 AWG, con capacidad para varios tipos de cables.
Mejora de la durabilidad
Estimado para 750+ ciclos de inserción con contactos niquelados para una fiabilidad a largo plazo.
Alimentación por Ethernet lista
Compatible con el IEEE 802.3bt (tipo 4) para aplicaciones PoE de alta potencia.
Especificaciones técnicas
| Especificación | Detalles |
|---|---|
| Tipo de producto | Panel de módulo de distribución sin blindaje, categoría 6 |
| Configuración del puerto | 24 puertos, 1U de espacio en el bastidor |
| Cumplimiento de las normas | El número de unidades de ensayo debe ser el número de unidades de ensayo. |
| Tipo de terminación | IDC (conexión de desplazamiento de aislamiento) |
| Esquemas de cableado | T568A y T568B |
| Cable compatible | 22-24 AWG, sólido o en hebras |
| Las dimensiones (HxWxD) | 44.45 mm x 482.6 mm x 119.38 mm (1.75" x 19" x 4.7") |
| Temperatura de funcionamiento | -10°C a +60°C (de 14°F a 140°F) |
| Vida útil de la inserción | 750+ ciclos como mínimo |
| Cumplimiento del PoE | Compatible con el estándar IEEE 802.3bt (tipo 4) |
Especificaciones de rendimiento
| Parámetro | Especificación |
|---|---|
| Válvula de resistencia dieléctrica (contato a contacto) | 1,000 Vac @ 60 Hz |
| Tensión dieléctrica de resistencia (superficie conductora) | 1,500 Vac @ 60 Hz |
| Resistencia al aislamiento | 500 MΩ como mínimo |
| Calificación actual | 1.5 A @ 20°C (68°F) |
| Fuerza de retención del enchufe | No obstante lo dispuesto en el apartado 1, el número de buque de carga debe ser igual o superior a la cantidad de buque de carga. |
Aplicaciones recomendadas
- Infraestructura de red de la empresa:Ideal para sistemas de distribución principal y de distribución intermedia en entornos corporativos
- Despliegues de centros de datos:Adecuado para la sala de servidores y el centro de datos con requisitos de alta densidad
- Redes habilitadas para PoE:Soporta aplicaciones Power over Ethernet, incluidas cámaras IP, puntos de acceso y teléfonos VoIP
- Sistemas de cableado estructurado:Perfecto para instalaciones de cableado estructurado que cumplan con TIA-568
- Redes de edificios comerciales:Diseñado para edificios de oficinas, instalaciones educativas y entornos sanitarios
Características de instalación y diseño
Este panel de parches de categoría 6 presenta un diseño de panel recto con gestión de cables integrada, lo que facilita la instalación organizada en racks estándar de 19 pulgadas.La construcción termoplástica ignífugo garantiza la durabilidadEl panel soporta los esquemas de cableado T568A y T568B, ofreciendo flexibilidad para diversos requisitos de instalación.
Cumplimiento y certificaciones
- Calificación de inflamabilidad UL 94 V-0
- RoHS, Reino Unido RoHS y China RoHS Compatible
- Compatible con el Reglamento REACH SVHC
- Sistema de gestión de la calidad ISO 9001:2015
- Cumplimiento de la RCM (Seguridad eléctrica y telecomunicaciones)
Preguntas frecuentes
¿Qué tipo de cables son compatibles con este panel de parches?
Este módulo de distribución sin blindaje admite conductores sólidos y de hebras que van desde 22-24 AWG, con diámetros de cable entre 0,762 mm (0,03 pulgadas) y 1,168 mm (0,046 pulgadas).
¿Este panel de parches admite aplicaciones Power over Ethernet?
Sí, este panel de parches de categoría 6 cumple plenamente con las recomendaciones IEEE 802.3bt (tipo 4) para la entrega segura de energía a través del cableado LAN cuando se instala de acuerdo con las normas de la industria.
¿Cuál es la vida útil esperada de este panel de parches?
El panel está calificado para un mínimo de 750 ciclos de inserción con enchufes conformes a la norma IEC 60603-7, lo que garantiza una fiabilidad a largo plazo en entornos que se reconfiguran con frecuencia.
Notas de instalación
- Asegurar un alivio adecuado de la tensión del cable para mantener la integridad de la terminación
- Seguir las recomendaciones del fabricante para la gestión del radio de curva y del cable
- Verificar la compatibilidad con la infraestructura de cableado existente antes de su instalación
- Mantener un rango de temperatura de funcionamiento adecuado para un rendimiento óptimo
- Utilice las herramientas de terminación adecuadas para garantizar conexiones IDC confiables
