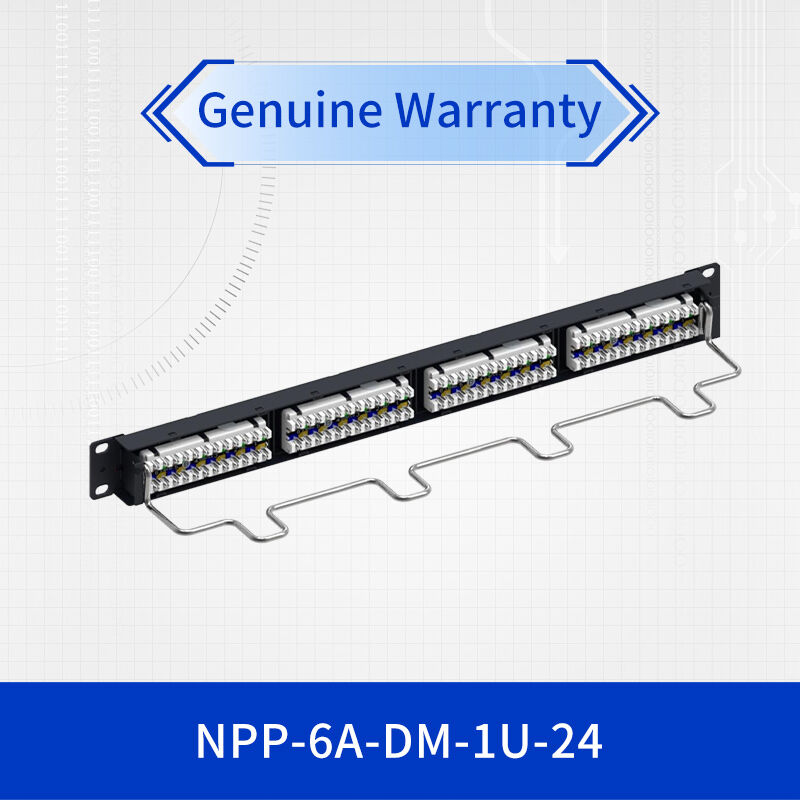

NETCONNECT Categoría 6A 24 Puerto 1U Panel de parche montable en rack para instalaciones de red de alta densidad
Datos del producto:
| Nombre de la marca: | Commscope |
| Número de modelo: | 760237032 |
| Documento: | 760237032 _ .pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | caja |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| ANSI TIA Category: | 6A | Tipo de cable: | Sin blindaje |
|---|---|---|---|
| Color: | Negro | Tipo de conductor: | Sólido | Varado |
| Módulos, cantidad: | 4 | Estilo de panel: | Derecho |
| Resaltar: | Panel de conexión Categoría 6A,los 24 paneles de remiendo portuarios,Panel de conexión montable en rack 1U |
||
Descripción de producto
El panel del módulo de distribución sin blindaje de la categoría 6A, 1U, puerto 24
Resumen del producto
El NETCONNECT representa la próxima generación de tecnología de panel de parches sin blindaje de alta performance de categoría 6A. Diseñado para soportar 10 aplicaciones Gigabit Ethernet hasta 100 metros,este módulo de distribución de 1U montable en rack ofrece un rendimiento excepcional manteniendo la compatibilidad con infraestructuras existentes de las categorías 6 y 5eCon 24 puertos en un factor de forma compacto de 1U, este panel de parches optimiza el espacio del rack al tiempo que garantiza una conectividad confiable para entornos de red exigentes.
Características avanzadas y beneficios
Desempeño de 10 GbE
Soporta Ethernet de 10 Gigabit hasta 100 metros con ancho de banda de 500 MHz, superando los requisitos de la categoría 6A.
Diseño de alta densidad
24 puertos en un solo espacio de 1U maximizan la eficiencia del rack mientras mantienen capacidades superiores de gestión de cables.
Apoyo de PoE mejorado
Compatible con el IEEE 802.3bt (tipo 4) para aplicaciones PoE++ de alta potencia de hasta 90W.
Protección superior contra el ruido de los alienígenas
El diseño avanzado minimiza el cruce de voz alienígena para un rendimiento confiable de 10GbE en instalaciones de alta densidad.
Especificaciones técnicas
| Especificación | Detalles |
|---|---|
| Tipo de producto | Panel de módulo de distribución sin blindaje, categoría 6A |
| Categoría de rendimiento | Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: |
| Configuración del puerto | 24 puertos, 1U de espacio en el bastidor |
| Normas de transmisión | El número de unidades de ensayo debe ser el número de unidades de ensayo. |
| Tipo de terminación | IDC (conexión de desplazamiento de aislamiento) |
| Esquemas de cableado | T568A y T568B |
| Cable compatible | 22-24 AWG, sólido o en hebras (0,762 mm - 1,168 mm de diámetro) |
| Las dimensiones (HxWxD) | 44.45 mm x 482.6 mm x 119.38 mm (1.75" x 19" x 4.7") |
| Temperatura de funcionamiento | -10°C a +60°C (de 14°F a 140°F) |
| Vida útil de la inserción | 750+ ciclos como mínimo |
Especificaciones de rendimiento
| Parámetro | Especificación |
|---|---|
| Ancho de banda | 500 MHz (rendimiento de la categoría 6A) |
| Soporte de velocidad de datos | 10GBASE-T hasta 100 m, 1000BASE-T hasta 100 m |
| Tensión dieléctrica resistente | 1,000 Vac de contacto a contacto, 1,500 Vac de superficie conductiva |
| Resistencia al aislamiento | 500 MΩ como mínimo |
| Calificación actual | 1.5 A @ 20°C (68°F) |
| Fuerza de retención del enchufe | No obstante lo dispuesto en el apartado 1, el número de buque de carga debe ser igual o superior a la cantidad de buque de carga. |
| Cumplimiento del PoE | IEEE 802.3bt (tipo 4) para suministro de energía de hasta 90 W |
Aplicaciones recomendadas
- Infraestructura de red 10GbE:Ideal para el cableado horizontal y de columna vertebral que admite aplicaciones Ethernet de 10 Gigabit
- Centros de datos de alta densidad:Perfecto para salas de servidores y centros de datos que requieren una densidad máxima de puertos con un rendimiento de 10GbE
- Potencia sobre las implementaciones de Ethernet:Soporta aplicaciones PoE ++ de alta potencia, incluidas cámaras PTZ, puntos de acceso y clientes delgados
- Redes de campus empresariales:Diseñado para entornos empresariales que requieren una conectividad de 10 GbE a prueba de futuro
- Salud y educación:Apto para aplicaciones de gran ancho de banda en entornos de imágenes médicas y de aprendizaje digital
Características de instalación y diseño
Este panel de parches de categoría 6A presenta un diseño de panel recto con gestión de cables integrada, diseñado específicamente para mantener el rendimiento de 10GbE en instalaciones de alta densidad.la construcción termoplástica ignífugo con marco de acero recubierto de polvo garantiza durabilidad y rendimiento fiableEl diseño avanzado del panel minimiza el cruce de voz alienígena, un factor crítico para mantener el rendimiento de 10GBASE-T en entornos de cable.
Cumplimiento y certificaciones
- Calificación de inflamabilidad UL 94 V-0
- RoHS, Reino Unido RoHS y China RoHS Compatible
- Compatible con el Reglamento REACH SVHC
- Sistema de gestión de la calidad ISO 9001:2015
- Cumplimiento de la RCM (Seguridad eléctrica y telecomunicaciones)
- Normas de seguridad UL y cUL
Preguntas frecuentes
¿Cuál es la diferencia entre el rendimiento de las categorías 6 y 6A?
La categoría 6A admite 10 Gigabit Ethernet hasta 100 metros con ancho de banda de 500 MHz, mientras que la categoría 6 está limitada a 10GbE hasta 55 metros con ancho de banda de 250 MHz.El panel de parches de la categoría 6A proporciona un rendimiento superior de transmisión cruzada extranjera para un 10GbE confiable en instalaciones de alta densidad.
¿Este panel de parches admite aplicaciones PoE de alta potencia?
Sí, este panel de parches de categoría 6A cumple plenamente con las normas IEEE 802.3bt (tipo 4),soporte para aplicaciones PoE++ con suministro de energía de hasta 90W por puerto para dispositivos exigentes como cámaras PTZ y puntos de acceso de alto rendimiento.
¿Qué tipos de cables son compatibles con este panel de parches de la categoría 6A?
Este módulo de distribución sin blindaje soporta conductores sólidos y de hebras que van desde 22-24 AWG, con diámetros de cable entre 0,762 mm (0,03 pulgadas) y 1,168 mm (0,046 pulgadas),compatibles con el cableado estándar de la categoría 6A.
Notas de instalación
- Asegurar la separación y agrupación adecuadas de cables para mantener el rendimiento de la transmisión de voz cruzada extranjera
- Utilice componentes certificados de la categoría 6A en todo el canal para garantizar un rendimiento de 10 GbE
- Seguir las recomendaciones del fabricante para la gestión del radio de curva y del cable
- Verificar las técnicas de terminación adecuadas para mantener las características de impedancia
- Prueba de los canales instalados para validar las especificaciones de rendimiento de la categoría 6A
