MMA4Z00-NS transceptor óptico mellanox Compatible con 800G 2xSR4 OSFP PAM4 850nm 50m
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | Transmisor-receptor óptico MMA4Z00-NS de Mellanox |
| Documento: | MMA4Z00-NS.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Condición: | Nuevo y Original | Disponibilidad: | Existencias |
|---|---|---|---|
| tecnología: | Infiniband y Ethernet | Velocidad máxima: | 800GB/s |
| Longitud: | 50m | Rango de temperatura: | 0 ° C a +70 ° C |
| nombre: | Transceptor óptico Mellanox MMA4Z00-NS Compatible 800G 2XSR4 OSFP PAM4 850NM 50M InfiniBand NDR Tran | Palabras clave: | Transceptor óptico mellanox |
| Resaltar: | Transceptor óptico OSFP 800G de Mellanox,Transceptor MMA4Z00-NS 2xSR4 PAM4,Transceptor Mellanox de 850 nm con garantía |
||
Descripción de producto

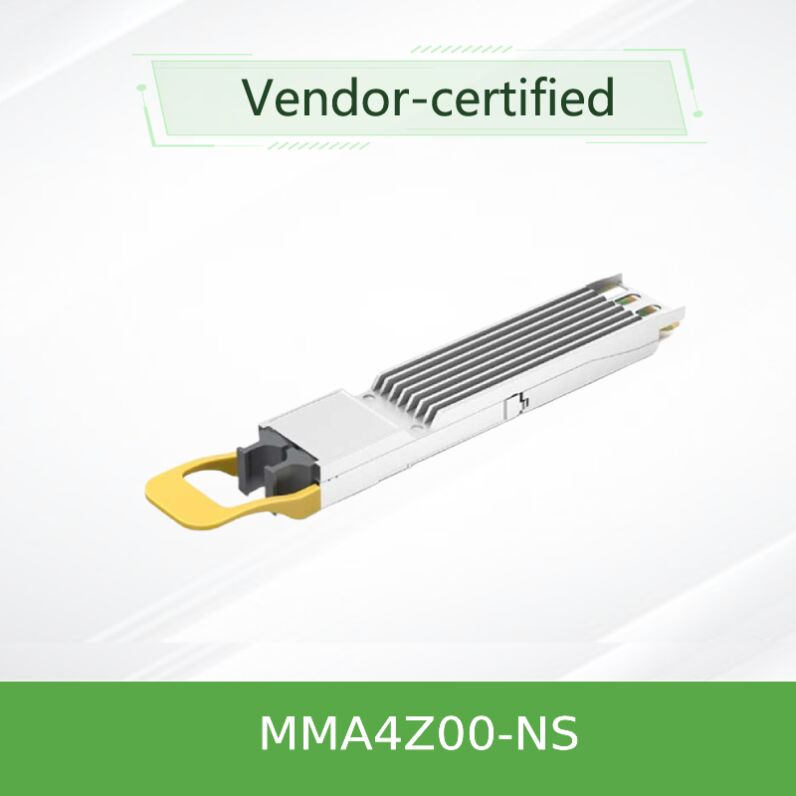

El transceptor óptico NVIDIA MMA4Z00-NS OSFP Twin-Port SR8 de 800 Gb/s ofrece la solución de tarjeta de red de alta densidad y alto ancho de banda definitiva para los centros de datos de IA y HPC de próxima generación.
El MMA4Z00-NS no es solo una tarjeta de red; es un avance en densidad y eficiencia. Empaqueta dos motores transceptores NDR de 400 Gb/s independientes en un único factor de forma OSFP, duplicando efectivamente la densidad de puertos de conmutadores como la plataforma mq9700. Esto permite 64 puertos de 400G en un chasis de 32 ranuras, reduciendo drásticamente el espacio en rack y la complejidad del cableado, al tiempo que admite automáticamente los protocolos InfiniBand y Ethernet.
El NVIDIA MMA4Z00-NS es un transceptor óptico de 800 Gigabit por segundo (Gb/s), de doble puerto, con factor de forma OSFP, diseñado para aplicaciones de fibra multimodo (SR8) de corto alcance. Cada módulo alberga dos transceptores completos de 400 Gb/s, que ofrecen un ancho de banda agregado de 800 Gb/s al conmutador host mq9700 o similar a través de un único conector eléctrico, al tiempo que proporciona dos interfaces ópticas MPO-12/APC independientes.
Diseñado específicamente para conmutadores NVIDIA Quantum-2 NDR InfiniBand y Spectrum-4 400GbE refrigerados por aire, utiliza una carcasa con parte superior con aletas para una gestión térmica mejorada. Una variante de parte superior plana (MMA4Z00-NS-FLT) está disponible para sistemas refrigerados por líquido y plataformas DGX H100.
- Soporte de doble protocolo: Activa automáticamente el firmware InfiniBand o Ethernet en función del conmutador host
- Alta densidad: Dos puertos de 400G en una ranura OSFP, maximizando la utilización de la placa frontal del conmutador
- Rendimiento: 800G agregados (2x400G) utilizando modulación 100G-PAM4 por carril sobre 8 canales basados en VCSEL
- Alcance: Hasta 50 metros en fibra multimodo OM4, 30 metros en OM3 (con dos paneles de conexión)
- Eficiencia energética: Disipación de potencia máxima de 17W, con un modo de suspensión de baja potencia a 2.0W
- Conectable en caliente: Totalmente compatible con los estándares de gestión OSFP MSA y CMIS 4.0
- Conectividad flexible: Admite cables de fibra rectos y divisores 1:2 para configuraciones de enlace de 400G o 200G
- Factor de forma y gestión: Cumple con la especificación OSFP MSA Rev. 1.12 y la especificación de interfaz de gestión común (CMIS) 4.0
- Modulación: 100Gbaud PAM4 (Modulación de amplitud de pulso de 4 niveles) por carril eléctrico y óptico
- Motor óptico: Matrices VCSEL (láser de emisión superficial de cavidad vertical) de 850 nm para transmisión multimodo
- Conector: Orientación vertical patentada de conectores duales MPO-12/APC (contacto físico en ángulo) para adaptarse al diseño de doble puerto, minimizando la reflexión posterior
- Diagnóstico: Monitoreo de diagnóstico digital (DDM) completo para el monitoreo en tiempo real de la temperatura, el voltaje, la polarización TX y la potencia óptica por carril
El transceptor funciona como un sofisticado convertidor electro-óptico. En el lado del host (por ejemplo, un conmutador mq9700), recibe 8 carriles de señales eléctricas de 100G-PAM4. Internamente, dos motores transceptores idénticos procesan cuatro carriles cada uno.
Flujo del proceso: Entrada eléctrica (PAM4) → Driver y matriz de láser (conversión E/O) → Luz de 850 nm en fibra multimodo → Receptor remoto (conversión O/E) → Señal eléctrica de salida.
Cada uno de los dos puertos ópticos utiliza un conector MPO de 12 fibras, pero solo activa 8 fibras (4 para transmitir, 4 para recibir). Para conectar directamente dos transceptores, se requieren cables de fibra cruzada tipo B, que intercambian internamente los pares de fibras Tx y Rx para alinear correctamente los transmisores con los receptores.

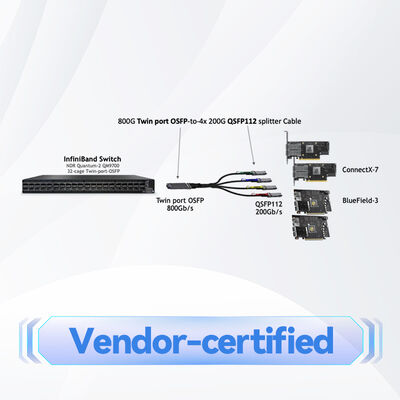

- Interconexión de conmutador a conmutador: Cree un enlace de 800G entre dos conmutadores o dos enlaces independientes de 400G a conmutadores separados
- Conectividad de servidor de alta densidad: Conecte un conmutador a múltiples adaptadores NVIDIA ConnectX-7 y/o DPUs BlueField-3
- Tejido de clúster de IA/GPU: Ideal para construir redes de baja latencia y alto ancho de banda para sistemas NVIDIA DGX H100 y comunicación GPU a GPU a través de InfiniBand
- Centro de datos consolidado Spine-Leaf: Maximice la densidad de ancho de banda en las capas de agregación y núcleo de las estructuras Ethernet
| Atributo | Especificación |
|---|---|
| Modelo del producto | MMA4Z00-NS (Parte superior con aletas) |
| Factor de forma | OSFP de doble puerto |
| Velocidad de datos agregada | 800 Gb/s (2 x 400 Gb/s) |
| Modulación | 100G-PAM4 por carril |
| Longitud de onda óptica | 850 nm VCSEL |
| Alcance máximo de fibra (OM4) | 50 metros |
| Tipo de conector | 2 x MPO-12/APC |
| Soporte de protocolo | NDR InfiniBand / 400Gb Ethernet |
| Consumo de energía (máx.) | 17 vatios |
| Modo de baja potencia | < 2.0 vatios |
| Tensión de alimentación | 3.3 V ±5% |
| Temperatura de la caja de funcionamiento | 0°C a +70°C |
| Clase de seguridad láser | Clase 1M |
| Plataformas compatibles | Conmutadores NVIDIA Quantum-2, Spectrum-4 (serie mq9700) |
- Densidad de puertos inigualable: Duplica el recuento efectivo de puertos de 400G por chasis de conmutador en comparación con los transceptores de un solo puerto, ofreciendo una eficiencia superior de CapEx y espacio en rack
- Agilidad de protocolo: Una sola SKU sirve tanto a entornos InfiniBand como Ethernet, simplificando el inventario y ofreciendo flexibilidad a prueba de futuro
- Gestión inteligente de la energía: Cuando se utiliza con cables divisores para enlaces de 200G, señala automáticamente a la tarjeta de red del extremo lejano que reduzca la energía de 8W a 5.5W, optimizando el uso general de energía del sistema
- Optimización de extremo a extremo de NVIDIA: Rigurosamente probado y validado dentro del ecosistema de NVIDIA, lo que garantiza el rendimiento y la fiabilidad garantizados
- Diseño de refrigeración mejorado: La carcasa con parte superior con aletas está diseñada específicamente para un rendimiento térmico óptimo en entornos de conmutación de alta densidad refrigerados por aire
Respaldados por la década de experiencia de nuestra empresa y un sólido equipo técnico, brindamos soporte integral para esta y otras soluciones de tarjetas de red premium:
- Garantía: Se aplica la garantía estándar del fabricante. Opciones de soporte extendido disponibles
- Disponibilidad: En stock con inventario listo para enviar, compatible con pedidos de gran volumen
- Soporte técnico: Consulta al cliente y asistencia técnica las 24 horas del día, los 7 días de la semana, después de la venta
- Servicios de integración: Orientación experta sobre la implementación en entornos de red NVIDIA y de múltiples proveedores
- Logística global: Envío confiable con seguimiento preciso de la entrega
Compatibilidad: Verifique la compatibilidad del conmutador host (por ejemplo, la serie mq9700). Úselo solo con jaulas OSFP recomendadas por NVIDIA.
Tipo de fibra: Utilice fibra multimodo OM3 u OM4. Asegúrese de que la polaridad de la fibra sea correcta utilizando cables cruzados tipo B para enlaces directos de transceptor a transceptor.
Manipulación: Mantenga siempre las tapas protectoras contra el polvo en los puertos ópticos cuando no estén conectados. Limpie los conectores MPO con herramientas aprobadas antes de la inserción para evitar la contaminación, una de las principales causas de fallas en los enlaces. Observe las precauciones de ESD (descarga electrostática) durante la manipulación.
Ambiental: Opere dentro del rango de temperatura de la caja especificado (0°C a 70°C). Asegúrese de que haya un flujo de aire adecuado en el conmutador para la versión con parte superior con aletas.
Seguridad láser: Este es un producto láser de clase 1M. No mire fijamente las aberturas ópticas abiertas ni utilice instrumentos ópticos para ver el haz.
Secuencia de encendido: El módulo se puede conectar en caliente, pero asegúrese de que la alimentación y la conexión a tierra del sistema host cumplan con las especificaciones para evitar daños.
