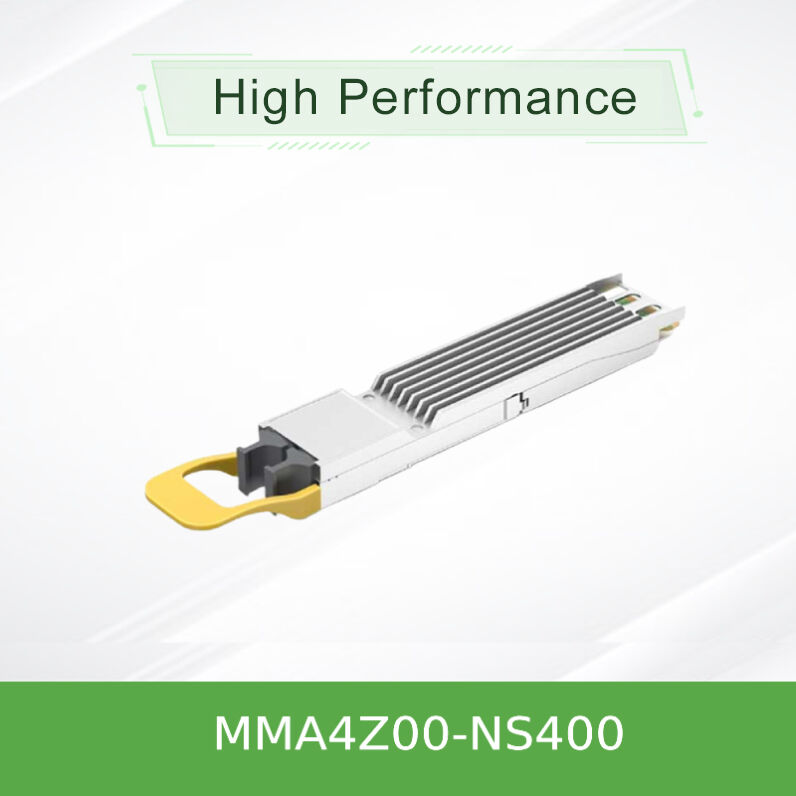

Transceptor NVIDIA MMA4Z00-NS400 400G OSFP SR4 para conectividad de servidor de alta velocidad
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MMA4Z00-NS400 |
| Documento: | MMA4Z00-NS400.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Condición: | Nuevo y Original | Disponibilidad: | Existencias |
|---|---|---|---|
| tecnología: | Infiniband y Ethernet | Velocidad máxima: | 800GB/s |
| Longitud: | 50m | Rango de temperatura: | 0 ° C a +70 ° C |
| nombre: | Transceptor óptico Emllanox MMA4Z00-NS400 400GB/S OSFP 400GB/S multimodo SR4 50m transceptor | Palabras clave: | Transceptor óptico mellanox |
| Resaltar: | Transceptor NVIDIA 400G OSFP,Transceptor Mellanox 400G SR4,transceptor de conectividad de servidor de alta velocidad |
||
Descripción de producto
El MMA4Z00-NS400 ofrece conectividad flexible y de alto ancho de banda para los adaptadores host NVIDIA ConnectX-7. Su innovación clave es la operabilidad de doble velocidad: funciona de forma nativa como un dispositivo de 400 Gb/s, pero se reduce automáticamente a una tarjeta NIC de 200 Gb/s cuando se conecta a través de cables divisores 1:2, lo que reduce simultáneamente el consumo de energía. Diseñado con una carcasa OSFP de parte superior plana para interactuar con la solución de refrigeración en las tarjetas ConnectX-7, sirve como la contraparte óptica perfecta para los conmutadores de la serie mq9700 de alta densidad, lo que permite una escalabilidad eficiente de los clústeres de IA y HPC.
El NVIDIA MMA4Z00-NS400 es un transceptor óptico multimodo (SR4) de 400 Gigabit por segundo (Gb/s), de un solo puerto y factor de forma OSFP. Está diseñado específicamente para insertarse en tarjetas de interfaz de red (NIC) PCIe basadas en ConnectX-7, proporcionando la interfaz óptica para conectarse a conmutadores ascendentes equipados con transceptores OSFP de doble puerto de 800G.
Este transceptor es un componente central para construir redes NDR InfiniBand o 400GbE de extremo a extremo. Comparte la misma electrónica interna que su contraparte QSFP112, diferenciándose solo en la carcasa física para adaptarse a la jaula OSFP en los adaptadores ConnectX-7.
- Protocolo dual, detección automática: Admite tanto NDR InfiniBand como 400Gb Ethernet. El firmware correcto se activa en función del protocolo del conmutador conectado.
- Funcionamiento adaptativo de doble velocidad:
- Modo 400 Gb/s: Utiliza los 4 carriles con cables MPO rectos.
- Modo 200 Gb/s (NDR200): Se activa automáticamente con cables divisores 1:2, utilizando solo 2 carriles.
- Perfil de energía optimizado: La potencia máxima es de 8,5 W en modo 400G y solo 5,5 W en modo 200G, gracias a la desactivación automática de canales.
- Óptica multimodo de corto alcance: Diseño basado en VCSEL de 850 nm que admite hasta 50 m sobre fibra OM4 y 30 m sobre OM3.
- Diseño térmico de parte superior plana: La carcasa está diseñada para acoplarse con el disipador de calor integrado en la jaula del adaptador ConnectX-7 para una refrigeración eficaz.
- Gestión integral: Cumple con los estándares OSFP MSA y CMIS 4.0, con supervisión de diagnóstico digital (DDM) completa.
Este componente de tarjeta de red avanzado se basa en varios estándares de la industria e innovaciones de NVIDIA:
- Factor de forma y gestión: Cumple con la especificación OSFP MSA Rev. 1.12. Gestionado a través de la especificación de interfaz de gestión común (CMIS) 4.0.
- Modulación y señalización: Emplea 100Gbaud PAM4 (modulación de amplitud de pulso, 4 niveles) por carril para interfaces eléctricas y ópticas.
- Diseño óptico: Utiliza una matriz VCSEL de 850 nm fiable para la transmisión multimodo. Cuenta con un conector MPO-12/APC (contacto físico en ángulo) para minimizar la reflexión óptica posterior.
- Diagnóstico: El microcontrolador integrado proporciona DDM en tiempo real para parámetros como temperatura, voltaje, corriente de polarización del láser y potencia óptica TX/RX por carril.
El transceptor actúa como una puerta de enlace electro-óptica para la tarjeta NIC ConnectX-7. Recibe cuatro carriles de señales eléctricas de 100G-PAM4 del adaptador, las convierte en señales ópticas a través de su matriz VCSEL y las transmite a través de cuatro fibras multimodo.

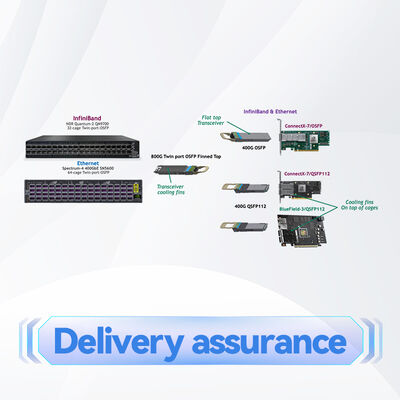

Esquema de conexión: El MMA4Z00-NS400 suele conectarse a un puerto de un transceptor de doble puerto de 800G (como el MMA4Z00-NS) en un conmutador. Esto requiere un cable de fibra cruzada tipo B (por ejemplo, MFP7E10 para 400G, MFP7E20 para 200G). Este cable cruza internamente las fibras de transmisión y recepción para garantizar que el transmisor de un módulo se alinee con el receptor del otro.

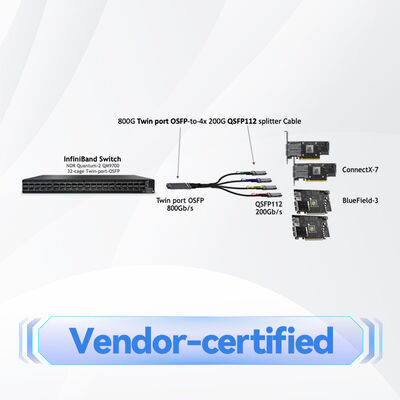

La velocidad está determinada por el tipo de cable: un cable recto de 4 canales permite 400G; un cable divisor 1:2 activa solo 2 canales en el transceptor, creando un enlace de 200G.
- Conectividad de servidores AI/ML de alta densidad: Conecte servidores individuales equipados con tarjetas de red ConnectX-7 a conmutadores troncales con capacidad de 800G (por ejemplo, plataformas mq9700) en clústeres de GPU.
- Escalado flexible de clústeres:
- Un puerto doble de conmutador puede conectarse a dos servidores de 400G (usando cables rectos).
- Un puerto doble de conmutador puede conectarse a cuatro servidores de 200G (usando cables divisores), optimizando la utilización de los puertos.
- Estructuras de computación de alto rendimiento (HPC): Proporcione enlaces de baja latencia y alto ancho de banda para los nodos de cálculo dentro de entornos de supercomputación basados en InfiniBand.
- Redes de centros de datos consolidadas: Sirva como la interfaz óptica del lado del servidor en arquitecturas de hoja-troncal 400GbE de próxima generación.
| Modelo | MMA4Z00-NS400 |
|---|---|
| Factor de forma | OSFP, puerto único, parte superior plana |
| Velocidad de datos | 400 Gb/s (4x100G-PAM4) o 200 Gb/s (2x100G-PAM4) |
| Longitud de onda | 850 nm |
| Alcance máximo | 50 m (OM4), 30 m (OM3) |
| Potencia máxima (400G) | 8,5 W |
|---|---|
| Potencia máxima (200G) | 5,5 W |
| Modo de baja potencia | < 2,0 W |
| Tensión de alimentación | 3,3 V ±5% |
| Temperatura de la carcasa | 0°C a +70°C |
| Dispositivo host | Adaptadores NVIDIA ConnectX-7/OSFP |
|---|---|
| Conector óptico | 1 x MPO-12/APC |
| Gestión | CMIS 4.0, OSFP MSA |
| Seguridad láser | Clase 1M |
| RoHS | Cumple |
- Escalado de energía inteligente: La negociación automática única reduce la energía en ~35% cuando se opera en modo 200G, lo que reduce directamente OPEX y la carga térmica en el chasis del servidor.
- Flexibilidad de implementación: Un SKU de transceptor admite dos niveles de velocidad comunes (400G y 200G), lo que simplifica el ahorro y permite una escalada gradual del ancho de banda de la red.
- Optimización del ecosistema: Como parte de la solución de extremo a extremo de NVIDIA, se valida rigurosamente con adaptadores ConnectX-7 y conmutadores Quantum-2/Spectrum-4 (serie mq9700), lo que garantiza la fiabilidad plug-and-play.
- Integración térmica superior: El diseño de parte superior plana está diseñado específicamente para el sistema de gestión térmica de las tarjetas ConnectX-7, lo que garantiza un funcionamiento estable a plena carga.
- Soporte de protocolo a prueba de futuro: El firmware de protocolo dual elimina la necesidad de inventarios de transceptores InfiniBand y Ethernet separados.
Respaldamos cada tarjeta y componente de red que suministramos con un marco de servicio integral:
- Garantía: Garantía completa del fabricante. Consulte los acuerdos de nivel de servicio (SLA) extendidos.
- Stock y entrega global: Los productos están disponibles en nuestro extenso inventario global, lo que admite pedidos de volumen pequeño y grande con una logística fiable.
- Soporte técnico: Acceso a nuestro equipo técnico experto para consultas de preventa y soporte de integración posventa, disponible las 24 horas del día.
- Diseño de soluciones: Asistencia con la arquitectura del sistema y la planificación de la compatibilidad para implementaciones complejas que involucran conmutadores y adaptadores NVIDIA.
- Compatibilidad: Verifique la compatibilidad del adaptador host (NVIDIA ConnectX-7 con jaula OSFP). No lo use en conmutadores ni en DPU BlueField-3.
- Gestión de fibra y cables:
- Utilice solo fibra multimodo OM3 u OM4 con conectores MPO-12/APC.
- Utilice siempre cables cruzados tipo B para enlaces directos de transceptor a transceptor.
- Mantenga las tapas antipolvo ópticas cuando los puertos no estén en uso.
- Manipulación y limpieza:
- Observe las precauciones de ESD.
- Limpie las caras finales del conector MPO con herramientas aprobadas antes de acoplarlas para evitar la contaminación, la causa principal de los problemas de enlace.
- Nunca toque la férula óptica directamente.
- Seguridad láser: Este es un producto láser de clase 1M. No mire fijamente el puerto óptico ni lo vea con instrumentos ópticos.
- Entorno operativo: Asegúrese de que haya un flujo de aire adecuado alrededor del adaptador ConnectX-7 para mantener la temperatura de la carcasa del transceptor dentro del rango de 0°C a +70°C.
