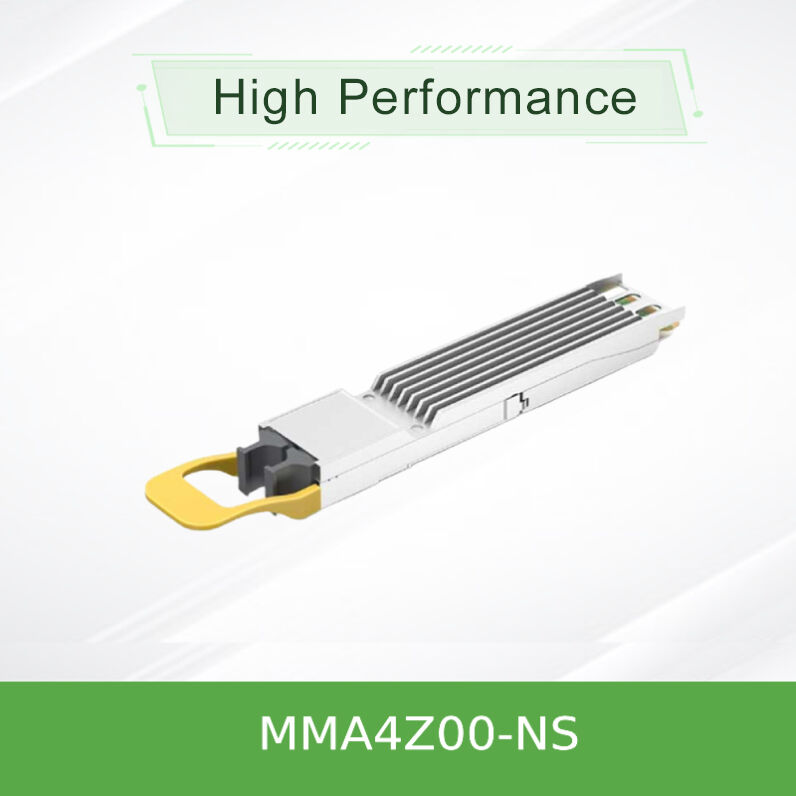

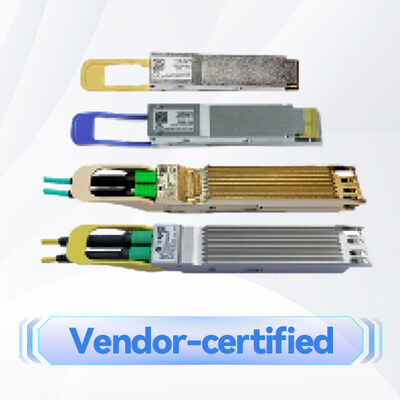

MMA4Z00-NS transceptor óptico mellanox Compatible con 800G 2xSR4 OSFP PAM4 850nm 50m
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | Transmisor-receptor óptico MMA4Z00-NS de Mellanox |
| Documento: | MMA4Z00-NS.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Condición: | Nuevo y Original | Disponibilidad: | Existencias |
|---|---|---|---|
| Tecnología: | Infiniband y Ethernet | Velocidad máxima: | 800GB/s |
| Longitud: | 50m | Rango de temperatura: | 0 ° C a +70 ° C |
| Nombre: | Transceptor óptico Mellanox MMA4Z00-NS Compatible 800G 2XSR4 OSFP PAM4 850NM 50M InfiniBand NDR Tran | Palabras clave: | Transceptor óptico mellanox |
| Resaltar: | Transceptor óptico OSFP 800G de Mellanox,Transceptor MMA4Z00-NS 2xSR4 PAM4,Transceptor Mellanox de 850 nm con garantía |
||
Descripción de producto
El transceptor óptico NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 ofrece la solución definitiva de tarjetas de red de alta densidad y ancho de banda para AI de próxima generación y centros de datos HPC.
La MMA4Z00-NS no es sólo una tarjeta de red, es un avance en densidad y eficiencia.efectivamente duplicando la densidad de puertos de los interruptores como la plataforma mq9700Esto permite 64 puertos de 400G en un chasis de 32 ranuras, lo que reduce drásticamente el espacio de los racks y la complejidad de los cables, al tiempo que admite automáticamente los protocolos InfiniBand y Ethernet.
- Apoyo para dos protocolos:Activar automáticamente el firmware de InfiniBand o Ethernet basado en el switch de host
- Alta densidad:Dos puertos 400G en una ranura OSFP, maximizando la utilización de la placa frontal del interruptor
- El rendimiento:Agregado 800G (2x400G) utilizando modulación 100G-PAM4 por carril a través de 8 canales basados en VCSEL
- Alcance:Hasta 50 metros en fibra multimodo OM4, 30 metros en OM3 (con dos paneles de parche)
- Eficiencia energética:Disposición máxima de energía de 17 W, con un modo de sueño de baja potencia de 2,0 W
- Se puede enchufar en caliente:Compatible con los estándares de gestión OSFP MSA y CMIS 4.0
- Conectividad flexible:Soporta cables de fibra directa y de fibra divisoria 1:2 para configuraciones de enlace 400G o 200G
- Factor de forma y gestión:Conforme a las especificaciones de la OSFP MSA Rev. 1.12 y a las especificaciones comunes de interfaz de gestión (CMIS) 4.0
- Modulación:100Gbaud PAM4 (modulación de amplitud de pulso de 4 niveles) por carril eléctrico y óptico
- Motor óptico:Arrays VCSEL de 850 nm (Laser de emisión de superficie de cavidad vertical) para transmisión multimodo
- Conector:Orientación vertical patentada de los conectores MPO-12/APC (Contacto físico en ángulo) para adaptarse al diseño de dos puertos, minimizando el retro-reflejo
- Diagnóstico:Monitoreo de diagnóstico digital integral (DDM) para el monitoreo en tiempo real de la temperatura, el voltaje, el sesgo TX y la potencia óptica por carril
El transceptor funciona como un convertidor electro-óptico sofisticado. En el lado del host (por ejemplo, un switch mq9700), recibe 8 carriles de señales eléctricas 100G-PAM4.dos motores transceptores idénticos procesan cuatro carriles cada uno.
Flujo del proceso:Entrada eléctrica (PAM4) → Conducción y matriz láser (conversión E/O) → 850nm de luz en fibra multimodo → receptor remoto (conversión O/E) → señal eléctrica de salida.
Cada uno de los dos puertos ópticos utiliza un conector MPO de 12 fibras, pero solo activa 8 fibras (4 para transmitir, 4 para recibir).Se requieren cables de fibra cruzada de tipo B, que intercambian internamente los pares de fibra Tx y Rx para alinear correctamente los transmisores con los receptores.
- Interconexión de interruptor a interruptor:Crear un enlace 800G entre dos switches o dos enlaces 400G independientes a switches separados
- Conectividad de servidor de alta densidad:Conectar un interruptor a varios adaptadores NVIDIA ConnectX-7 y / o BlueField-3 DPU
- Fabrica de agrupación de IA/GPU:Ideal para la construcción de redes de baja latencia y alto ancho de banda para sistemas NVIDIA DGX H100 y comunicación de GPU a GPU a través de InfiniBand
- Consolidado Centro de Datos espina dorsal hoja:Maximizar la densidad de ancho de banda en las capas de agregación y núcleo de las telas Ethernet
| Atributo | Especificación |
|---|---|
| Modelo de producto | MMA4Z00-NS (Topo de aleta) |
| Factor de forma | Las condiciones de los sistemas de seguridad de los sistemas de seguridad |
| Tasa de datos agregados | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Modulación | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| longitud de onda óptica | 850 nm VCSEL |
| Alcance máximo de la fibra (OM4) | 50 metros |
| Tipo de conector | 2 x MPO-12/APC |
| Apoyo al protocolo | NDR en banda ancha / Ethernet de 400 Gb |
| Consumo de energía (máximo) | 17 vatios |
| Modo de baja potencia | Las demás máquinas de la categoría 84 |
| Válvula de alimentación | 3.3 V ± 5% |
| Temperatura del estuche de operación | Entre 0°C y +70°C |
| Clase de seguridad del láser | Clase 1M |
| Plataformas compatibles | Conmutadores NVIDIA Quantum-2, Espectro-4 (serie mq9700) |
- Densidad de puerto sin igual:Dobla el número efectivo de puertos 400G por chasis de conmutador en comparación con los transceptores de puerto único, ofreciendo una eficiencia superior de CapEx y espacio de rack
- Agilidad del protocolo:Un único SKU sirve tanto a los entornos InfiniBand como Ethernet, simplificando el inventario y ofreciendo flexibilidad a prueba de futuro
- Gestión inteligente de la energía:Cuando se usa con cables de división para enlaces 200G, automáticamente señala a la tarjeta de red de extremo para reducir la potencia de 8W a 5.5W, optimizando el uso de energía general del sistema
- Optimización de extremo a extremo de NVIDIA:Rigurosamente probado y validado dentro del ecosistema de NVIDIA, garantizando un rendimiento y una fiabilidad garantizados
- Diseño de refrigeración mejorado:El caparazón con aletas está diseñado específicamente para un rendimiento térmico óptimo en entornos de interruptores de alta densidad y enfriados por aire
Con el respaldo de la década de experiencia de nuestra compañía y un fuerte equipo técnico, proporcionamos soporte integral para esta y otras soluciones de tarjetas de red premium:
- Garantización:Se aplica la garantía estándar del fabricante.
- Disponibilidad:En stock con inventario listo para el envío, para soportar pedidos de gran volumen
- Apoyo técnico:Consulta al cliente las 24 horas del día, los 7 días de la semana y asistencia técnica postventa
- Servicios de integración:Orientación de expertos sobre la implementación dentro de entornos de red NVIDIA y de múltiples proveedores
- Logística global:Envío confiable con seguimiento preciso de la entrega
Compatibilidad:Verifique la compatibilidad del interruptor de host (por ejemplo, serie mq9700). Use solo con las jaulas OSFP recomendadas por NVIDIA.
Tipo de fibra:Utilice fibra multimodo OM3 u OM4. Asegúrese de que la polaridad de la fibra sea correcta utilizando cables cruzados de tipo B para enlaces directos de transceptor a transceptor.
Manejo:Siempre mantenga tapones de protección contra el polvo en los puertos ópticos cuando no estén conectados. Limpie los conectores MPO con herramientas aprobadas antes de insertarlos para evitar la contaminación, una de las principales causas de fallas de enlace.Observar las precauciones de descarga electrostática (ESD) durante la manipulación.
Medio ambiente:Operar dentro del rango de temperatura de la caja especificado (0°C a 70°C). Asegurar un flujo de aire adecuado en el interruptor para la versión con aletas.
Seguridad con láser:Este es un producto láser de clase 1M. No mire a las aberturas ópticas abiertas ni use instrumentos ópticos para ver el haz.
Secuencia de potencia:El módulo se puede enchufar en caliente, pero asegúrese de que la energía del sistema host y la conexión a tierra cumplan con las especificaciones para evitar daños.
