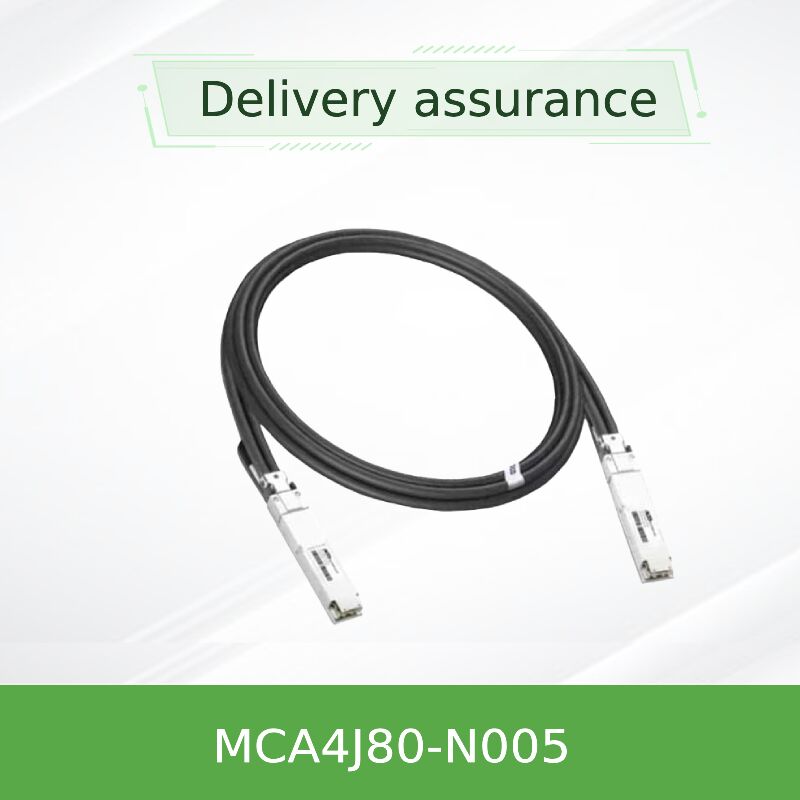

NVIDIA MCA4J80-N005 800Gb/s OSFP de doble puerto a 2x400Gb/s OSFP InfiniBand Cable de cobre activo (ACC)
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MCA4J80-N005 (980-9I602-00N005) |
| Documento: | MCA4J80-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | Nuevo y Original | Tecnología: | Infiniband |
| Tipo: | Cable Mellanox DAC | Longitud del cable: | 5 metros |
| Nombre: | Mellanox Cable DAC Cable de cobre activo IB Twin Port NDR 800GB/S OSFP 5 metros MCA4J80-N005 | Palabra clave: | Cable Mellanox DAC |
Descripción de producto
Cable de Cobre Activo InfiniBand OSFP Doble Puerto de 800 Gb/s a 2x400 Gb/s NVIDIA MCA4J80-N005 (ACC)
Interconexión de alta densidad NDR | Alcance de 5 metros | Latencia ultrabaja | 1.5W por extremo
El NVIDIA MCA4J80-N005 es un cable de cobre activo OSFP de doble puerto de 800 Gb/s diseñado para entornos InfiniBand NDR y Ethernet. Aprovechando 8 canales de modulación 100G-PAM4, ofrece un ancho de banda agregado de 2x400 Gb/s, ideal para conexiones de switch a switch y de switch a DGX H100. Con conductores de 26 AWG y ecualización optimizada, este ACC de 5 m cierra la brecha entre los DAC pasivos y las soluciones ópticas, proporcionando bajo consumo de energía, bajo costo e integridad de señal robusta para centros de datos exigentes.
Descripción del producto
La serie NVIDIA MCA4J80 ofrece cables de cobre activos OSFP de doble puerto de 800 Gb/s para redes InfiniBand NDR y Ethernet Spectrum-4 de próxima generación. El MCA4J80-N005 (variante de 5 metros) utiliza pares de cobre más gruesos de 26 AWG con circuitos integrados de ecualización de pre-énfasis en ambos extremos, lo que permite una transmisión fiable más allá de los límites de los DAC pasivos, al tiempo que se preserva una latencia extremadamente baja y un consumo de energía de solo 1.5 W por conector. Cada cable está ajustado de fábrica para reducir el ruido de la señal y los reflejos posteriores, y la EEPROM proporciona identificación completa del producto y datos de diagnóstico al sistema host. Para alcances más cortos (<3m), NVIDIA ofrece alternativas DAC pasivas; la serie ACC optimiza el rendimiento para enlaces de 3m, 4m y 5m.
Características clave
- Ancho de banda agregado de 800 Gb/s – doble puerto OSFP a 2x400 Gb/s OSFP, 8 carriles a 100G-PAM4 por puerto.
- Alcance de 5 metros (26 AWG) – ideal para conectividad de cima de rack y racks adyacentes.
- Bajo consumo de energía – máximo 1.5 vatios por extremo, significativamente menor que los cables ópticos activos.
- Conectable en caliente y compatible con RoHS – cubierta LSZH, libre de halógenos, libre de plomo.
- Operación independiente del protocolo – se configura automáticamente para InfiniBand o Ethernet según el switch conectado.
- Integridad de señal robusta – ecualizador integrado y ajuste por longitud reducen reflejos e ISI.
- Interfaz de gestión I²C – basada en SFF-8636, proporciona identificación y estado del cable en tiempo real.
- Temperatura de operación 0°C a +70°C – adecuada para entornos de centros de datos empresariales y en la nube.
Tecnología y Diseño
El MCA4J80-N005 pertenece a la familia de Cables de Cobre Activos (ACC) de NVIDIA, un diseño híbrido que combina cableado de cobre pasivo con circuitos de ecualización activa. A diferencia de los DAC pasivos, el ACC integra un circuito integrado ecualizador de pre-énfasis en cada carcasa del conector, que compensa las pérdidas de alta frecuencia inherentes al cobre en longitudes mayores. Esto permite distancias de hasta 5 m manteniendo tasas de error de bits conformes con las especificaciones InfiniBand NDR. La modulación 100G-PAM4 por carril maximiza la eficiencia espectral, y el factor de forma OSFP de doble puerto ofrece capacidad de bifurcación: un solo puerto de 800 Gb/s se interconecta con dos puertos independientes de 400 Gb/s, simplificando las conexiones a switches Quantum-2 o sistemas DGX H100. Las rigurosas pruebas de cables de NVIDIA garantizan durabilidad lista para usar, baja pérdida de inserción y excelente aislamiento de diafonía.
Despliegues Típicos
- Switch InfiniBand Quantum-2 a switch Quantum-2 – construcción de redes NDR sin bloqueo de hasta 5 m entre nodos leaf/spine.
- Switch Quantum-2 a sistemas DGX H100 / HGX H100 – conexión directa para clústeres de GPU que requieren alto rendimiento y baja latencia.
- Switch Ethernet Spectrum-4 a switch o enlaces ascendentes de servidor – despliegues Ethernet de 800 Gb/s para redes de backend de IA/ML.
- Computación de alto rendimiento (HPC) y desagregación de almacenamiento – conexiones fiables punto a punto dentro de los racks.
Compatibilidad
El ACC MCA4J80-N005 es totalmente compatible con los switches InfiniBand NVIDIA Quantum-2, los switches Ethernet Spectrum-4 y las plataformas de servidor DGX H100. También funciona con cualquier jaula OSFP estándar que admita modos de bifurcación 800G NDR o 2x400G, siguiendo la norma OSFP MSA Rev. 1.12 y la interfaz de gestión SFF-8636. El cable detecta automáticamente el protocolo de enlace (InfiniBand vs Ethernet) según el lado del switch, sin necesidad de configuración manual. Para entornos heredados de 400G o 200G, póngase en contacto con su representante de NVIDIA para obtener opciones de adaptadores o DAC pasivos.
Matriz de Compatibilidad
| Plataforma / Familia de Switches | Tipo de Puerto | Velocidad Soportada | Longitud Calificada |
|---|---|---|---|
| NVIDIA Quantum-2 QM9700 / QM9790 | OSFP 800G NDR | 800 Gb/s (bifurcación 2x400G) | 5m |
| NVIDIA Spectrum-4 SN5600 / SN5700 | Ethernet OSFP 800G | 800 Gb/s | 5m |
| NVIDIA DGX H100 (8 GPUs) | OSFP 400G (doble puerto) | 2x400 Gb/s por cable | 3m (plano/aleta) y 5m |
| Switches de terceros de 800G (OSFP MSA) | OSFP | 800G / 2x400G | Consultar validación |
Especificaciones Técnicas
| Parámetro | Especificación (MCA4J80-N005) |
|---|---|
| Nombre del Producto | Cable de Cobre Activo NVIDIA, Doble Puerto InfiniBand NDR, hasta 800 Gb/s, OSFP, 5m |
| PN de Pedido | MCA4J80-N005 |
| Velocidad de Datos | 800 Gb/s (8 carriles a 100G-PAM4 por puerto; total 2x400 Gb/s) |
| Tipo de Conector | Doble Puerto OSFP a 2x OSFP (cobre activo) |
| Longitud del Cable | 5 metros (±50 mm de tolerancia para longitud ≥2m) |
| Calibre del Cable | 26 AWG, 2x8 pares |
| Diámetro Exterior | 8.9 ±0.03 mm |
| Radio de Curvatura Mínimo (Único) | 5x diámetro del cable (~44.5 mm) |
| Radio de Curvatura Mínimo (Repetido) | 10x diámetro del cable (~89 mm) |
| Voltaje de Suministro de Energía | 3.135V – 3.465V (3.3V nominal) |
| Potencia Máxima por Extremo | 1.5 W |
| Temperatura de Caja de Operación | 0°C a +70°C |
| Temperatura de Almacenamiento | -40°C a +85°C |
| Humedad Relativa (Operación) | 5% a 85% (sin condensación) |
| Impedancia Característica | 100 Ω nominal (rango 90-110 Ω) |
| Cumplimiento Normativo | RoHS, REACH, CE, FCC Clase A, UKCA, VCCI, RCM, TUV, CB |
| Material de la Cubierta | LSZH (Baja Humo, Cero Halógenos) |
| Conectable en Caliente | Sí, compatible con OSFP MSA |
Guía de Selección – Serie MCA4J80
| PN de Pedido | Longitud | AWG | Descripción / Característica Especial |
|---|---|---|---|
| MCA4J80-N003 | 3m | 30 AWG | Cable plano estándar, ACC de 800 Gb/s |
| MCA4J80-N004 | 4m | 30 AWG | Alcance extendido, construcción de 30 AWG |
| MCA4J80-N005 | 5m | 26 AWG | Calibre más grueso para 5m, optimizado para switch-a-switch |
| MCA4J80-N003-FLT | 3m | 30 AWG | Variante de tapa plana para espacio libre en DGX H100 |
| MCA4J80-N003-FTF | 3m | 30 AWG | Plano a aleta, factor de forma mecánico especial |
Ventajas sobre DAC Pasivos y Cables Ópticos Activos
- Rentable: Menor costo que los cables ópticos activos (AOC) y mayor alcance que los DAC pasivos.
- Latencia mínima: Latencia sub-microsegundo debido a ecualización analógica, sin re-temporización de protocolo.
- Eficiencia energética: 1.5W por extremo frente a 3-5W típicos para módulos ópticos.
- Fiabilidad: Sin problemas de contaminación óptica, robusto en entornos de alta vibración.
- Simplicidad de despliegue: Manejo de cobre estándar, sin preocupaciones de limpieza o polaridad.
Servicio y Soporte
Hong Kong Starsurge Group Co., Limited proporciona cadena de suministro completa y soporte técnico para soluciones de red NVIDIA. Nuestro equipo asiste con validación de configuración, verificaciones de compatibilidad y servicios de RMA postventa. Póngase en contacto con nuestros especialistas en hardware de red para precios por volumen, recomendaciones de longitud de cable e integración con redes InfiniBand/Ethernet existentes. Ofrecemos entrega global con envío rápido desde almacenes regionales.
Preguntas Frecuentes (FAQ)
- P: ¿Es el MCA4J80-N005 compatible con puertos QSFP estándar de 400G?
R: No, utiliza conectores OSFP. Para puertos QSFP de 400G, considere adaptadores QSFP112 u OSFP a QSFP; este cable está diseñado para jaulas OSFP nativas que admiten modos de bifurcación 800G o 2x400G. - P: ¿Cuál es la diferencia entre ACC y DAC?
R: El DAC pasivo no tiene electrónica activa; el ACC integra circuitos integrados ecualizadores para extender la longitud hasta 5m manteniendo la integridad de la señal y la latencia ultrabaja. - P: ¿El cable soporta Ethernet además de InfiniBand?
R: Sí. El firmware ACC detecta automáticamente el protocolo de enlace – funciona tanto con InfiniBand NDR como con Ethernet (hasta 800 GbE). - P: ¿Puedo usar este cable para conexiones de switch a servidor de más de 5m?
R: La longitud máxima nominal es de 5m; para distancias más largas, se requieren cables ópticos activos (AOC) o transceptores ópticos. - P: ¿Existen restricciones específicas de radio de curvatura cerca del conector?
R: Sí, el radio de curvatura del ensamblaje (cerca del conector) es 10 veces el diámetro del cable. Siga las directrices de gestión de cables de NVIDIA para evitar la degradación del rendimiento.
Precauciones de Manejo y Directrices ESD
- Utilice siempre pulseras antiestáticas conectadas a tierra al manipular cables e insertarlos en jaulas OSFP.
- No exceda el radio de curvatura mínimo (único: 5x diámetro; repetido: 10x diámetro) para evitar daños en los conductores.
- Las tapas protectoras contra el polvo deben permanecer puestas hasta la instalación para evitar la contaminación.
- No tire ni aplique tensión excesiva a la cubierta del cable; utilice soportes de gestión de cables adecuados.
- Opere dentro de la temperatura de caja especificada (0°C a +70°C) para garantizar un rendimiento fiable del ecualizador.
Lista de Verificación del Comprador – MCA4J80-N005
- ✓ Confirmar tipo de puerto del switch: capacidad de bifurcación OSFP 800G NDR o 2x400G.
- ✓ Verificar longitud de cable requerida: máximo 5m para esta variante ACC.
- ✓ Comprobar rango de temperatura del entorno operativo (temperatura de caja de 0-70°C).
- ✓ Asegurar espacio de radio de curvatura adecuado en los racks (≥45mm curva simple).
- ✓ Para conexiones DGX H100, verificar si se requiere la variante de tapa plana (MCA4J80-N003-FLT) para 3m; para 5m, el N005 estándar es compatible con un enrutamiento adecuado.
