Conmutador Inteligente InfiniBand NVIDIA MSB7800-ES2F de 100 Gb/s – 36 Puertos QSFP28, 7.2 Tb/s, Gestionado con MLNX-OS
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MSB7800-ES2F |
| Documento: | MSB7800-ES2F.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Solicitud: | Servidor | Condición: | NUEVO Y ORIGINAL |
|---|---|---|---|
| Capacidad de conmutación: | 2,6 Tbps | Conectividad de enlace ascendente: | 200 Gbps |
| Nombre: | Interruptores portuarios de Ethernet de MSB7800-ES2F 36 Mellanox | Palabra clave: | interruptores de Ethernet del mellanox |
| Resaltar: | Conmutador Inteligente InfiniBand NVIDIA de 36 puertos QSFP28,Conmutador InfiniBand de 100 Gb/s gestionado con MLNX-OS,Conmutador de red de 7.2 Tb/s con 36 puertos |
||
Descripción de producto

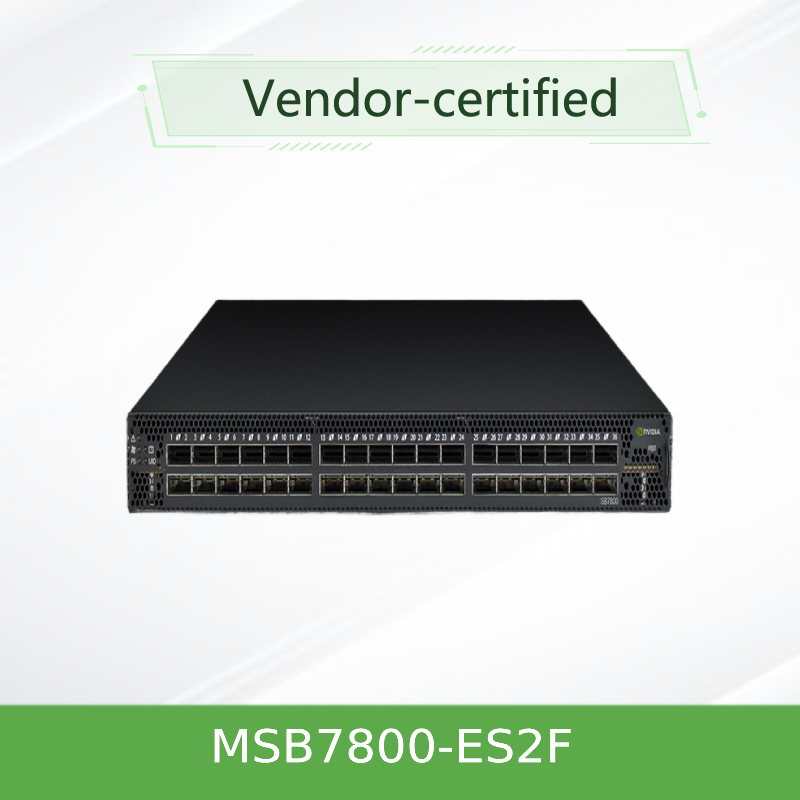

NVIDIA MSB7800-ES2F Conmutador Inteligente InfiniBand de 100 Gb/s
Conmutador inteligente InfiniBand de alta densidad y configuración fija de 100 Gb/s que ofrece 36 puertos QSFP28 con un rendimiento bidireccional no bloqueante de 7,2 Tb/s y una latencia de puerto ultrabaja. Diseñado específicamente para conectividad de hoja en la parte superior del rack en clústeres de HPC, entrenamiento de IA y centros de datos empresariales.
Especificaciones Clave
- Puertos: 36 x QSFP28 (100 Gb/s)
- Rendimiento: 7,2 Tb/s no bloqueante
- Latencia: ~90 ns de puerto a puerto
- Potencia (Típ.): 122 W (ponderado ATIS)
- Flujo de aire: P2C (Puerto a Núcleo) / Frontal a Trasero
- Gestión: MLNX-OS (interno) + listo para UFM
Descripción del Producto
El NVIDIA MSB7800-ES2F es un conmutador fijo InfiniBand de 100 Gb/s de la serie SB7800, diseñado para entornos donde cada bit de ancho de banda y la latencia ultrabaja son importantes. Incorpora 36 puertos de 100 Gb/s en un chasis compacto de 1U, ofreciendo un rendimiento bidireccional agregado de 7,2 Tb/s.
Este modelo presenta flujo de aire P2C (puerto a núcleo) — ideal para diseños de refrigeración de pasillo frío en centros de datos con flujo de aire de frontal a trasero. La CPU x86 Intel Celeron de doble núcleo integrada con 4 GB de RAM DDR3 y 16 GB de SSD ejecuta MLNX-OS, lo que permite una gestión completa del chasis, CLI/WebUI y automatización.
Características Clave
- 36 puertos QSFP28 de 100 Gb/s - Ancho de banda bidireccional no bloqueante completo con soporte InfiniBand EDR
- Rendimiento agregado de 7,2 Tb/s - Capacidad de conmutación de alta densidad en un factor de forma de 1U
- Computación en Red con SHARP™ - Descarga operaciones colectivas de la CPU a la red de conmutación
- Totalmente gestionado con MLNX-OS - CPU x86 de doble núcleo integrada, compatible con API CLI, WebUI, SNMP y JSON
- Componentes redundantes e intercambiables en caliente - Fuentes de alimentación redundantes 1+1 y módulos de ventilador intercambiables en caliente
- Diseño de bajo consumo energético - Consumo de energía ponderado ATIS tan bajo como 122 W
- Flujo de aire P2C (MSB7800-ES2F) - Refrigeración frontal a trasera compatible con diseños estándar de centros de datos
- Listo para NVIDIA UFM® - Integración con Unified Fabric Manager para telemetría avanzada y automatización

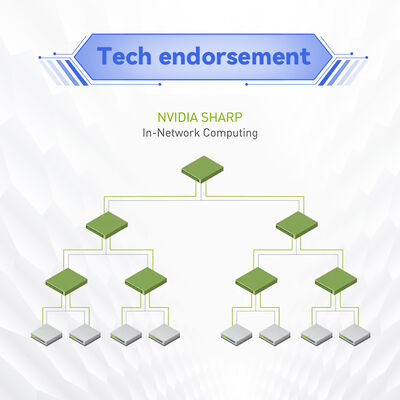

Tecnología: Aceleración en Red con SHARP
El Protocolo de Reducción y Agregación Jerárquica Escalable (SHARP™) de NVIDIA mejora el rendimiento de las operaciones MPI al descargar las operaciones de comunicación colectiva de la CPU a la red de conmutación. Esto reduce drásticamente el tiempo de las operaciones MPI y disminuye los datos totales que atraviesan la red.
Para cargas de trabajo de IA y aprendizaje profundo, SHARP acelera las operaciones colectivas de NCCL, ofreciendo una mejora de rendimiento de hasta 2,5 veces. La serie MSB7800 incluye soporte de hardware dedicado para SHARP, lo que la convierte en un habilitador clave para el entrenamiento distribuido a gran escala y la computación científica.
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | MSB7800-ES2F |
| Puertos y Velocidad | 36 x QSFP28; 100 Gb/s por puerto (InfiniBand EDR) |
| Rendimiento Agregado | 7,2 Tb/s bidireccional no bloqueante |
| Latencia de Conmutación | ~90 ns de puerto a puerto |
| CPU / Sistema | Intel Celeron 1047UE de doble núcleo, 4 GB de RAM DDR3, 16 GB de SSD |
| Sistema Operativo | MLNX-OS (gestionado internamente) |
| Fuente de Alimentación | Redundante 1+1, intercambiable en caliente; 80 Plus Gold, certificada ENERGY STAR |
| Refrigeración / Flujo de aire | Ventiladores intercambiables en caliente; P2C (puerto a núcleo) — frontal a trasero |
| Dimensiones | 1,7 pulg. x 16,85 pulg. x 27 pulg.; montaje en rack 1U |
| Peso | 11,978 kg (aprox. 26,4 lbs) |
| Temperatura de Operación | 0 °C a 45 °C |

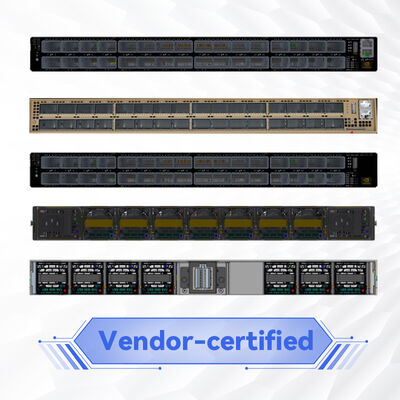

Guía de Selección de la Serie SB7800
| Número de Parte Pedible | Descripción | Flujo de aire | Tipo |
|---|---|---|---|
| MSB7800-ES2F | Conmutador InfiniBand 1U de 100 Gb/s, 36 QSFP28, PSU AC dual, flujo de aire P2C | P2C | Conmutador Gestionado |
| MSB7800-ES2R | Igual que el anterior con flujo de aire C2P | C2P | Conmutador Gestionado |
| MSB7880-ES2F | Enrutador InfiniBand 1U de 100 Gb/s, 36 QSFP28, PSU AC dual, flujo de aire P2C | P2C | Enrutador |
| MSB7880-ES2R | Enrutador InfiniBand 1U de 100 Gb/s, 36 QSFP28, PSU AC dual, flujo de aire C2P | C2P | Enrutador |
Nota: Se recomienda el MSB7800-ES2F (flujo de aire P2C) para diseños de refrigeración de frontal a trasero. Para refrigeración de trasero a frontal, seleccione el MSB7800-ES2R. Las variantes de enrutador (MSB7880) añaden funcionalidad de puerta de enlace para tejidos de subredes múltiples.
Despliegues Típicos
- Computación de Alto Rendimiento (HPC) - Conmutador de hoja en topologías fat-tree para simulaciones científicas e investigación
- Clústeres de IA y Aprendizaje Automático - Interconexión de baja latencia para entrenamiento distribuido con GPUs NVIDIA
- Centros de Datos Empresariales - Conectividad de parte superior del rack para entornos virtualizados y análisis de big data
- Almacenamiento Escalable - Conecta nodos de almacenamiento de alto rendimiento a clústeres de cómputo
Compatibilidad
- Arquitectura InfiniBand: Cumple con las especificaciones IBTA 1.21 y 1.3
- Retrocompatible: Soporta velocidades de enlace de 100G EDR, 56G FDR y 40G QDR

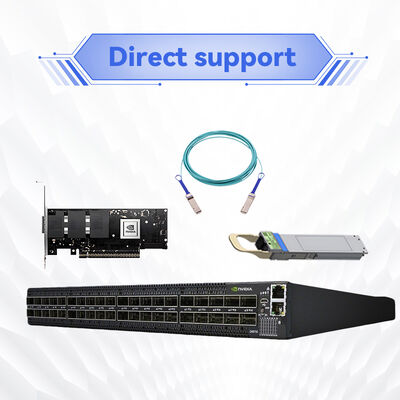

- Adaptadores de Host: Totalmente compatible con adaptadores de la serie NVIDIA ConnectX®
- Cableado: DACs de cobre pasivos QSFP28, cables ópticos activos y transceptores ópticos
- Pila de Software: Funciona con HPC-X, MLNX_OFED, OpenMPI y NVIDIA NCCL
Preguntas Frecuentes
¿Cuál es la diferencia entre MSB7800 y MSB7880?
MSB7800 es un conmutador InfiniBand estándar para tejidos de hoja/columna. MSB7880 es un enrutador InfiniBand que proporciona funcionalidad de puerta de enlace, permitiendo la conectividad entre subredes independientes con aislamiento y capacidades multi-inquilino.
¿Soporta la tecnología SHARP™?
Sí. La serie MSB7800 soporta completamente la computación en red NVIDIA SHARP para la aceleración de operaciones colectivas en todo el tejido.
¿Qué opciones de gestión están disponibles?
MLNX-OS proporciona API CLI, WebUI, SNMP y JSON. Para despliegues más grandes, el conmutador puede ser gestionado por NVIDIA UFM para telemetría avanzada, análisis predictivo y automatización.
Precauciones y Notas de Pedido
- La dirección del flujo de aire es crítica: MSB7800-ES2F utiliza flujo de aire P2C (puerto a núcleo) — verifique el diseño de refrigeración del rack

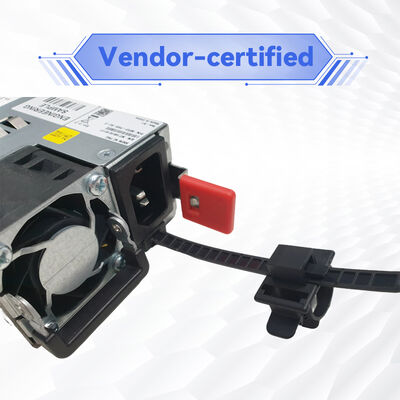

- Entrada de alimentación: Doble AC redundante con conectores C13/C14 (100-240VAC)
- Profundidad del rack: Profundidad estándar de 27 pulgadas — verifique la compatibilidad del rack
- Cables y transceptores se venden por separado — planifique el cableado QSFP28 según los requisitos de distancia
Lista de Verificación del Comprador
- Confirmar la dirección del flujo de aire: MSB7800-ES2F utiliza P2C — verificar la compatibilidad de la refrigeración del rack
- Verificar el tipo de cable: QSFP28 DAC o transceptores ópticos según la distancia
- Comprobar la entrada de alimentación: doble AC redundante con conectores C13/C14 (100-240VAC)
- Asegurarse de que la profundidad del rack admita 27 pulgadas — profundidad estándar
- Planificar la gestión: MLNX-OS proporciona gestión integrada; UFM opcional para tejidos más grandes
- Validar el soporte de SHARP™ en su pila de aplicaciones
- Confirmar las opciones de garantía y soporte
