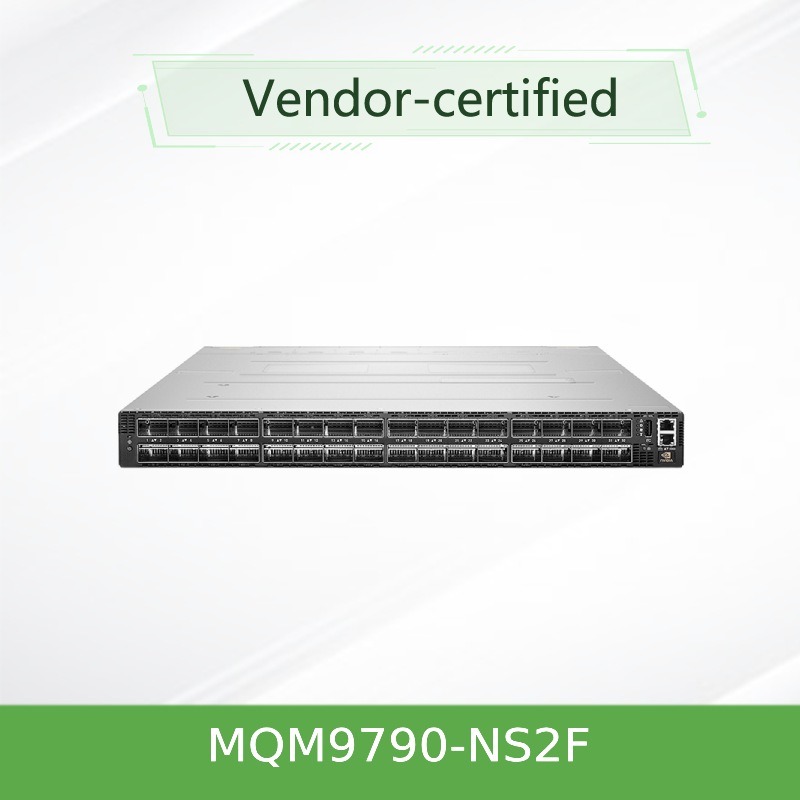

Conmutador InfiniBand NVIDIA Quantum-2 QM9790-NS2F de 400 Gb/s – Conmutador Inteligente NDR de 64 puertos con rendimiento de 51,2 Tb/s
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Documento: | MQM9700 series.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Solicitud: | Servidor | Condición: | NUEVO Y ORIGINAL |
|---|---|---|---|
| Ancho de banda global: | 51.2 TB/s bidireccional | Gestión: | MLNX-OS con CLI, WebUI, SNMP, JSON Support |
| Nombre: | Interruptor de red de MQM9790-NS2F InfiniBand Mellanox que escala hacia fuera centros de datos con l | Palabra clave: | interruptor del mellanox 400g |
| Resaltar: | Conmutador InfiniBand NVIDIA Quantum-2 de 400 Gb/s,Conmutador Inteligente NDR de 64 puertos,Conmutador de Red con Rendimiento de 51 |
||
Descripción de producto
NVIDIA Quantum-2 QM9790-NS2F 400Gb/s Conmutador de banda ancha
Intercambio inteligente administrado por NDR de 64 puertos con un rendimiento agregado de 51,2 Tb/s y capacidades de computación en red SHARPv3.
Resumen del producto
El NVIDIA Quantum-2 QM9790-NS2F ofrece 64 puertos de 400Gb/s InfiniBand en un chasis de 1U, lo que permite agrupaciones de IA y HPC a escala extrema con densidad líder en la industria, latencia ultra baja,y tejido autocuranteDiseñado para la gestión externa con NVIDIA UFM, agiliza las operaciones del centro de datos mientras admite las topologías Fat Tree, DragonFly + y Torus.
Este interruptor de configuración fija InfiniBand de 400Gb/s no administrado (gestionado externamente) proporciona 32 puertos OSFP, cada uno capaz de 400Gb/s (o 128 puertos a 200Gb/s con tecnología de división de puertos),y ofrece un rendimiento bidireccional agregado de 51Con soporte para NVIDIA SHARPv3, RDMA, enrutamiento adaptativo y control de congestión avanzado, el QM9790 está diseñado para las cargas de trabajo más exigentes de HPC, IA y empresas.
Características clave
- 64 puertos de 400 Gb/s sin bloqueo (32 conectores OSFP)
- 51.2 Tb/s de rendimiento bidireccional agregado
- Tecnología de separación de puertos: hasta 128 puertos @ 200Gb/s
- Computación en red SHARPv3 - Aceleración de inteligencia artificial 32x
- Tener una latencia de menos de un microsegundo con enrutamiento adaptativo
- Tejido de auto-reparación, calidad de vida y control de la congestión
- 1 + 1 potencia redundante de intercambio en caliente (200-240Vac)
- Flujo de aire de adelante hacia atrás (P2C), ventiladores intercambiables en caliente
- Gestión externa a través de NVIDIA UFM / MLNX-OS
- Compatible con generaciones anteriores de InfiniBand
Tecnología: Arquitectura NVIDIA Quantum-2

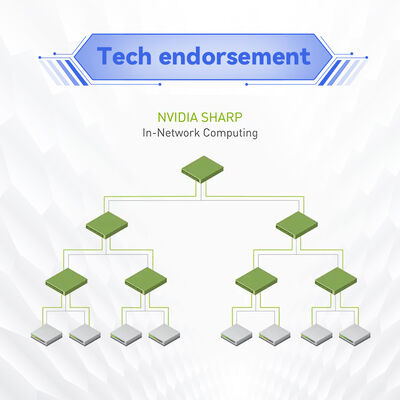

La plataforma Quantum-2 integra la tecnología SHARP de tercera generación (SHARPv3), lo que permite la agregación de datos en la red que reduce el movimiento de datos y acelera la capacitación de IA y las simulaciones de HPC.Combinado con el acceso remoto directo a la memoria (RDMA) y el protocolo de agregación y reducción jerárquica escalable de NVIDIA, el QM9790-NS2F mejora drásticamente el rendimiento de la aplicación mientras los datos atraviesan el tejido.
Despliegues típicos
- Clusters de inteligencia artificial y aprendizaje automático- entrenamiento acelerado por GPU a gran escala con SHARPv3
- Computación de alto rendimiento (HPC)- simulaciones de investigación, modelado del tiempo y genómica
- La columna vertebral del centro de datos- Tejidos InfiniBand 400G para almacenamiento y computación de baja latencia
- Empresa y nube- redes escalables y multi-tenant con gestión UFM
- Gobierno y educación- laboratorios de investigación y centros de supercomputación
Compatibilidad
| Componente / Ecosistema | Apoyo |
|---|---|
| Velocidad de banda infinita | NDR 400Gb/s, compatible con HDR, EDR, FDR hacia atrás |
| Cables de cableado | Conectores de cobre pasivo/activo o de fibra activa; conectores OSFP |
| Dirección | NVIDIA UFM, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC y otras herramientas |
| Topologías | Árbol gordo, SlimFly, DragonFly+, Torus multidimensional |
| Sistemas operativos | Linux, Windows (con la pila de InfiniBand), VMware |
| Las GPU / aceleradores | NVIDIA HGX, DGX y servidores GPU de terceros |
Especificaciones
| Parámetro | Se aplican los siguientes requisitos: |
|---|---|
| Puertos / velocidad | 64 puertos 400Gb/s (32 OSFP); hasta 128 puertos @ 200Gb/s con división |
| Producción agregada | 51.2 Tb/s bidireccional |
| Envío de paquetes | > 66,5 mil millones de paquetes por segundo (BPPS) |
| Factor de forma | 1U de montaje en bastidor, 43,6 x 438 x 660,4 mm |
| Peso | 14.5 kg |
| Fuente de alimentación | 1 + 1 redundante, intercambiable en caliente, 200-240Vac, 80+ Oro, ENERGY STAR |
| Refrigerador | Flujo de aire de adelante hacia atrás (P2C), ventiladores intercambiables en caliente |
| Puertos de gestión | 1 x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Memoria | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM, 16 GB M.2 SSD |
| El software | MLNX-OS (gestión externa a través de la UFM) |
| Temperatura de funcionamiento | Entre 0°C y 40°C |
| Humedad (de funcionamiento) | 10% a 85% no condensado |
| Alturas | Hasta 3050 m |
| Seguridad / EMC | El número de unidades de producción de las empresas incluidas en el anexo I del Reglamento (CE) n.o 765/2008 será el siguiente: |
| Garantización | 1 año (disponibles opciones ampliadas) |
Guía de selección
| Número de la parte ordenable | Descripción | Flujo de aire | Dirección |
|---|---|---|---|
| MQM9790-NS2F: el contenido de agua en el agua | 64 puertos 400Gb/s, 32 OSFP, no gestionado, flujo de aire P2C | Vía de adelante hacia atrás (P2C) | Se trata de un sistema de control de las emisiones de gases de escape. |
| MQM9790-NS2R: las pruebas de seguridad de los vehículos | 64 puertos 400Gb/s, 32 OSFP, no gestionado, flujo de aire C2P | Conector de energía (C2P) | Se trata de un sistema de control de las emisiones de gases de escape. |
| MQM9700-NS2F: el contenido de agua en el agua | 400Gb/s de 64 puertos, flujo de aire P2C gestionado | De adelante hacia atrás | Administrador de subred a bordo |
| MQM9700-NS2R, incluido el número de unidades. | 64 puertos 400Gb/s, gestionado, flujo de aire C2P | Conector de alimentación | Administrador de subred a bordo |
La elección entre QM9700 (gestionado) y QM9790 (gestionado externamente) depende del tamaño del grupo y de las preferencias de gestión.El QM9790-NS2F se recomienda para despliegues a gran escala utilizando NVIDIA UFM para la optimización avanzada de la tela.
Ventajas
- Densidad sin igual:64 puertos de 400G en 1U - reduce el espacio de rack y la potencia por puerto.
- Aceleración en red:SHARPv3 reduce el movimiento de datos y acelera las cargas de trabajo de IA / ML hasta 32 veces.
- Topologías flexibles:Soporta Fat Tree, DragonFly+, Torus y más para cualquier diseño de clúster.
- Eficiencia operativa:La gestión externa de UFM proporciona un monitoreo proactivo, provisión y solución de problemas.
- Protección de las inversiones:Compatible con el pasado con HDR/EDR y a prueba de futuro para NDR200/400.
Servicio y soporte
Hong Kong Starsurge Group proporciona entrega global, soporte técnico multilingüe y servicios de integración personalizados para la serie NVIDIA Quantum-2.Integración de racksLas garantías extendidas y las opciones de reemplazo in situ están disponibles bajo petición.
Preguntas frecuentes
¿Cuál es la diferencia entre QM9700 y QM9790?
QM9700 incluye un administrador de subred integrado y se gestiona completamente fuera de la caja para hasta 2000 nodos.Ideal para las más grandes, entornos más dinámicos.
QM9700 incluye un administrador de subred integrado y se gestiona completamente fuera de la caja para hasta 2000 nodos.Ideal para las más grandes, entornos más dinámicos.
¿Puedo usar QM9790-NS2F con la infraestructura HDR InfiniBand existente?
Sí, el interruptor es compatible con las velocidades HDR, EDR y FDR, lo que permite actualizaciones incrementales.
Sí, el interruptor es compatible con las velocidades HDR, EDR y FDR, lo que permite actualizaciones incrementales.
¿Qué tipo de cableado es compatible?
Los conectores OSFP admiten cables de cobre pasivo/activo y fibra activa.
Los conectores OSFP admiten cables de cobre pasivo/activo y fibra activa.
¿El interruptor admite el funcionamiento de 200Gb/s?
Sí, utilizando la tecnología de división de puertos de NVIDIA, el QM9790 puede proporcionar hasta 128 puertos a 200Gb/s.
Sí, utilizando la tecnología de división de puertos de NVIDIA, el QM9790 puede proporcionar hasta 128 puertos a 200Gb/s.
¿Cuál es el consumo de energía típico?
Por favor, confirme con su representante de ventas; los valores típicos dependen de la configuración y el cableado.
Por favor, confirme con su representante de ventas; los valores típicos dependen de la configuración y el cableado.
Precauciones
- Asegurar que la temperatura ambiente de funcionamiento se mantiene entre 0 °C y 40 °C.
- Utilice únicamente módulos ópticos y cables con calificación NVIDIA para un rendimiento óptimo.
- La dirección adecuada del flujo de aire (P2C o C2P) debe coincidir con el entorno de instalación.
- No bloquee las salidas de ventilación; mantenga una distancia mínima de 5 cm a ambos lados.
- La fuente de alimentación deberá cumplir los requisitos de 200-240 Vac; la conexión a tierra es obligatoria.
Sobre el Grupo Starsurge de Hong Kong
Fundada en 2008, Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas.Con un equipo técnico y de ventas experimentadoStarsurge ofrece soluciones de IoT, sistemas de gestión de redes, desarrollo de software personalizado,apoyo multilingüe, y entrega global.
Socio de Starsurge- Proporcionamos precios competitivos, envío rápido y soporte de ingeniería dedicado para NVIDIA, Mellanox y otras marcas líderes de redes.
Hechos clave
| Puertos | Se trata de un sistema de transmisión de datos basado en la tecnología de la información. |
| Producción | 51.2 Tb/s |
| Tasa de paquetes | > 66,5 BPPS |
| Dirección | Se trata de un sistema de control de las emisiones de gases de escape. |
| Flujo de aire | P2C (de adelante hacia atrás) |
| Garantización | 1 año |
Matriz de compatibilidad
| Categoría | Productos y normas compatibles |
|---|---|
| Servidores de GPU | NVIDIA DGX-2, DGX A100, servidores basados en HGX, nodos de GPU de terceros |
| Almacenamiento | NVMe sobre banda ancha, brillo, WekaIO, escala de espectro de IBM |
| Dirección | NVIDIA UFM, MLNX-OS, OpenSM, Prometheus/Grafana (a través de UFM) |
| Tipo de cable | OSFP a OSFP, OSFP a QSFP (con adaptador), óptico activo, DAC |
Lista de verificación del comprador
- Confirme que la dirección del flujo de aire (P2C vs. C2P) coincide con el diseño de pasillo caliente/pasillo frío de su centro de datos.
- Planificar la gestión externa: asegurarse de que las licencias de UFM y la infraestructura de servidores estén listas.
- Validar los requisitos de potencia de entrada (200-240Vac) y de redundancia.
- Compruebe las longitudes y tipos de cables OSFP (cobre/fibra) para las distancias de sus bastidores.
- Solicitar una garantía extendida o apoyo in situ si es necesario para el despliegue de misión crítica.
