NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand Switch NDR de 64 puertos, flujo de aire C2P, gestión a bordo
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Documento: | MQM9700 series.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Número de modelo: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marca: | Mellanox |
|---|---|---|---|
| Conectividad de enlace ascendente: | 400 Gbps | Nombre: | Interruptor de red de InfiniBand MQM9700-NS2F Mellanox 1U NDR 400Gb/S para el servidor |
| Palabra clave: | interruptor de red Mellanox | Configuración de puerto: | 64x 400g, 32x OSFP |
| Resaltar: | NVIDIA Quantum-2 InfiniBand conmutador 400Gb/s,Interruptor de banda ancha NDR de 64 puertos,C2P conmutador de flujo de aire InfiniBand |
||
Descripción de producto
NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s Conmutador de banda ancha
MQM9700-NS2R 400Gb/s InfiniBand Switch - con 64 puertos NDR con un rendimiento de 51,2 Tb/s, flujo de aire C2P (conector a potencia) y administrador de subred a bordo.
Resumen del producto
El MQM9700-NS2R es un conmutador de configuración fija InfiniBand de 400Gb/s totalmente administrado de la serie NVIDIA Quantum-2, conFlujo de aire de conector a potencia (C2P)y unAdministrador de subred a bordoProporciona 32 puertos OSFP, cada uno capaz de 400Gb / s (o 128 puertos a 200Gb / s con tecnología de división de puertos), y ofrece un rendimiento bidireccional agregado de 51.2 Tb / s.Con gestión integrada, SHARPv3 en la red de computación, y el control de congestión avanzada, el MQM9700-NS2R es ideal para mediana a gran escala HPC, IA,y grupos de empresas en los que se requiere una gestión autónoma y un flujo de aire C2P.
Características clave
- 64 puertos de 400 Gb/s sin bloqueo (32 conectores OSFP)
- 51.2 Tb/s de rendimiento bidireccional agregado
- Tecnología de separación de puertos: hasta 128 puertos @ 200Gb/s
- Computación en red SHARPv3 aceleración de IA 32*
- Tener una latencia de menos de un microsegundo con enrutamiento adaptativo
- Tejido de auto-reparación, calidad de vida y control de la congestión
- Administrador de subred a bordoGestiona hasta 2.000 nodos
- 1 + 1 potencia redundante de intercambio en caliente (200-240Vac)
- Flujo de aire C2P (conector a potencia)- ventiladores intercambiables en caliente
- MLNX-OS con interfaces CLI, WebUI, SNMP y JSON
- Compatible con HDR, EDR y FDR hacia atrás
Tecnología: Arquitectura NVIDIA Quantum-2

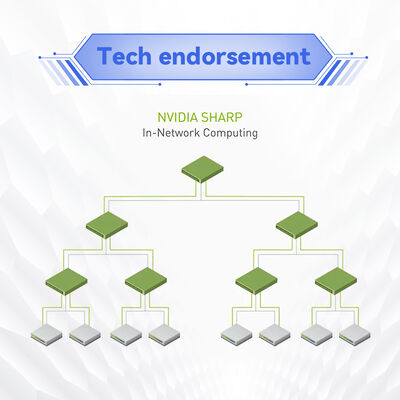

La plataforma Quantum-2 integra la tecnología SHARP de tercera generación (SHARPv3), lo que permite la agregación de datos en la red que reduce el movimiento de datos y acelera la capacitación de IA y las simulaciones de HPC.Combinado con el acceso remoto directo a la memoria (RDMA) y el protocolo de agregación y reducción jerárquica escalable de NVIDIA, el MQM9700-NS2R mejora drásticamente el rendimiento de las aplicaciones mientras los datos atraviesan el tejido.o las interfaces JSON, simplificando la implementación y las operaciones.
Despliegues típicos
- Clusters de inteligencia artificial y aprendizaje automático Formación acelerada por GPU a gran escala con SHARPv3
- Computación de alto rendimiento (HPC)¢ simulaciones de investigación, modelado meteorológico y genómica
- La columna vertebral del centro de datosFabricas 400G InfiniBand para almacenamiento y computación de baja latencia
- Empresa y nube redes escalables con múltiples usuarios y gestión de subred integrada
- Gobierno y educación¢ laboratorios de investigación y centros de supercomputación
Compatibilidad
| Componente / Ecosistema | Apoyo |
|---|---|
| Velocidad de banda infinita | NDR 400Gb/s, compatible con HDR, EDR, FDR hacia atrás |
| Cables de cableado | Conectores de cobre pasivo/activo o de fibra activa; conectores OSFP |
| Dirección | Administrador de subredes a bordo, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologías | Árbol gordo, SlimFly, DragonFly+, Torus multidimensional |
| Sistemas operativos | Linux, Windows (con la pila de InfiniBand), VMware |
| Las GPU / aceleradores | NVIDIA HGX, DGX y servidores GPU de terceros |
Especificaciones
| Parámetro | MQM9700-NS2R, incluido el número de unidades. |
|---|---|
| Puertos / velocidad | 64 puertos 400Gb/s (32 OSFP); hasta 128 puertos @ 200Gb/s con división |
| Producción agregada | 51.2 Tb/s bidireccional |
| Envío de paquetes | > 66,5 mil millones de paquetes por segundo (BPPS) |
| Factor de forma | 1U de montaje en bastidor, 43,6 x 438 x 660,4 mm |
| Peso | 14.5 kg |
| Fuente de alimentación | 1 + 1 redundante, intercambiable en caliente, 200-240Vac, 80+ Oro, ENERGY STAR |
| Refrigerador | Flujo de aire de conector a potencia (C2P), ventiladores intercambiables en caliente |
| Dirección | Administrador de subred a bordo(hasta 2.000 nodos) |
| Puertos de gestión | 1 x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Memoria | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM, 16 GB M.2 SSD |
| El software | MLNX-OS (gestión completa del chasis) |
| Temperatura de funcionamiento | Entre 0°C y 40°C |
| Humedad (de funcionamiento) | No condensado 10% ∼ 85% |
| Alturas | Hasta 3050 m |
| Seguridad / EMC | El número de unidades de producción de las empresas incluidas en el anexo I del Reglamento (CE) n.o 765/2008 será el siguiente: |
| Garantización | 1 año (disponibles opciones ampliadas) |
Guía de selección
| Número de la parte ordenable | Descripción | Flujo de aire | Dirección |
|---|---|---|---|
| MQM9700-NS2R, incluido el número de unidades. | 64 puertos 400Gb/s, 32 OSFP, gestionado, flujo de aire C2P | Conector de energía (C2P) | Administrador de subred a bordo |
| MQM9700-NS2F: el contenido de agua en el agua | 400Gb/s de 64 puertos, flujo de aire P2C gestionado | Vía de adelante hacia atrás (P2C) | Administrador de subred a bordo |
| MQM9790-NS2R: las pruebas de seguridad de los vehículos | 400Gb/s de 64 puertos, sin gestión, flujo de aire C2P | Conector de alimentación | Se trata de un sistema de control de las emisiones de gases de escape. |
| MQM9790-NS2F: el contenido de agua en el agua | 400Gb/s de 64 puertos, sin gestión, flujo de aire P2C | De adelante hacia atrás | Se trata de un sistema de control de las emisiones de gases de escape. |
El MQM9700-NS2R se recomienda para implementaciones que requieren una solución de gestión autónoma con administrador de subred a bordo, hasta 2.000 nodos y flujo de aire de conector a potencia.Para tejidos más grandes o características UFM avanzadas, considere la serie QM9790 administrada externamente.
Ventajas
- Densidad sin igual:Los 64 puertos de 400G en 1U reducen el espacio de rack y la potencia por puerto.
- Aceleración en red:SHARPv3 reduce el movimiento de datos y acelera las cargas de trabajo de IA/ML hasta 32*.
- Topologías flexibles:Soporta Fat Tree, DragonFly+, Torus y más para cualquier diseño de clúster.
- Gestión simplificada:El administrador de subred a bordo permite la operación de hasta 2.000 nodos, lo que reduce el tiempo de configuración.
- Flexibilidad del flujo de aire C2P:Combina los centros de datos con el flujo de aire inverso (conector a potencia) para una gestión térmica óptima.
- Protección de las inversiones:Compatible con el pasado con HDR/EDR y a prueba de futuro para NDR200/400.
Preguntas frecuentes
¿Cuál es la diferencia entre MQM9700 y MQM9790?
MQM9700 incluye un administrador de subred integrado y se gestiona completamente fuera de la caja para hasta 2.000 nodos.Ideal para las más grandes, entornos más dinámicos.
¿Qué significa el flujo de aire C2P?
El flujo de aire C2P (conector-potencia) significa que el aire entra desde el lado del conector y sale por el lado de la fuente de alimentación.Esta es la inversa de P2C (de adelante hacia atrás) y se utiliza en centros de datos con configuraciones específicas de pasillo caliente / pasillo frío.
¿Puedo usar el MQM9700-NS2R con la infraestructura HDR InfiniBand existente?
Sí, el interruptor es compatible con las velocidades HDR, EDR y FDR, lo que permite actualizaciones incrementales.
¿Qué tipo de cableado es compatible?
Los conectores OSFP admiten cables de cobre pasivo/activo y fibra activa.
¿El interruptor admite el funcionamiento de 200Gb/s?
Sí, utilizando la tecnología de división de puertos de NVIDIA, el MQM9700-NS2R puede proporcionar hasta 128 puertos a 200Gb/s.
Precauciones
- Asegurar que la temperatura ambiente de funcionamiento se mantiene entre 0 °C y 40 °C.
- Utilice únicamente módulos ópticos y cables con calificación NVIDIA para un rendimiento óptimo.
- La dirección adecuada del flujo de aire (C2P) debe coincidir con el entorno de instalación verifique la orientación del pasillo caliente/pasillo frío del bastidor.
- No bloquee las salidas de ventilación; mantenga una distancia mínima de 5 cm a ambos lados.
- La fuente de alimentación deberá cumplir los requisitos de 200-240 Vac; la conexión a tierra es obligatoria.
Sobre el Grupo Starsurge de Hong Kong
Fundada en 2008, Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas.Con un equipo técnico y de ventas experimentadoStarsurge ofrece soluciones de IoT, sistemas de gestión de redes, desarrollo de software personalizado,apoyo multilingüeNuestro enfoque centrado en el cliente garantiza una calidad confiable, un servicio rápido y soluciones personalizadas que ayudan a los clientes a construir una infraestructura de red eficiente y escalable.
Socio de StarsurgeProporcionamos precios competitivos, envío rápido y soporte de ingeniería dedicado para NVIDIA, Mellanox y otras marcas líderes de redes.
Hechos clave
| Puertos | Se trata de un sistema de transmisión de datos basado en la tecnología de la información. |
| Producción | 51.2 Tb/s |
| Tasa de paquetes | > 66,5 BPPS |
| Dirección | Administrador de subred a bordo (2.000 nodos) |
| Flujo de aire | C2P (conector de energía) |
| Garantización | 1 año |
Matriz de compatibilidad
| Categoría | Productos y normas compatibles |
|---|---|
| Servidores de GPU | NVIDIA DGX-2, DGX A100, servidores basados en HGX, nodos de GPU de terceros |
| Almacenamiento | NVMe sobre banda ancha, brillo, WekaIO, escala de espectro de IBM |
| Dirección | Administrador de subredes a bordo, MLNX-OS, OpenSM, SNMP |
| Tipo de cable | OSFP a OSFP, OSFP a QSFP (con adaptador), óptico activo, DAC |
Lista de verificación del comprador
- Confirme que la dirección del flujo de aire (C2P) coincide con el diseño del pasillo caliente / pasillo frío de su centro de datos. Este es un modelo de flujo de aire inverso.
- El administrador de subred a bordo admite hasta 2.000 nodos verifique que el tamaño del clúster se ajuste a este alcance.
- Validar los requisitos de potencia de entrada (200-240Vac) y de redundancia.
- Compruebe las longitudes y tipos de cables OSFP (cobre/fibra) para las distancias de sus bastidores.
- Solicitar una garantía extendida o apoyo in situ si es necesario para el despliegue de misión crítica.
