NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch NDR de 64 puertos, flujo de aire P2C, gestión a bordo
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Documento: | MQM9700 series.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Número de modelo: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marca: | Mellanox |
|---|---|---|---|
| Conectividad de enlace ascendente: | 400 Gbps | Nombre: | Interruptor de red de InfiniBand MQM9700-NS2F Mellanox 1U NDR 400Gb/S para el servidor |
| Palabra clave: | interruptor de red Mellanox | Configuración de puerto: | 64x 400g, 32x OSFP |
| Resaltar: | NVIDIA Quantum-2 InfiniBand conmutador 400Gb/s,Interruptor de banda ancha NDR de 64 puertos,P2C conmutador de flujo de aire InfiniBand |
||
Descripción de producto
NVIDIA Quantum-2 MQM9700-NS2F Conmutador InfiniBand de 400 Gb/s
El NVIDIA Quantum-2 MQM9700-NS2F ofrece 64 puertos de InfiniBand de 400 Gb/s en un chasis de 1U con flujo de aire de adelante hacia atrás (P2C), lo que permite clústeres de IA y HPC a escala extrema en entornos de centros de datos estándar. Con un administrador de subred integrado, este conmutador totalmente administrado admite hasta 2000 nodos listos para usar e integra SHARPv3, RDMA y enrutamiento adaptativo para un rendimiento sin concesiones.
Descripción general del producto
El MQM9700-NS2F es un conmutador InfiniBand de configuración fija totalmente administrado de 400 Gb/s de la serie NVIDIA Quantum-2, que presenta flujo de aire de adelante hacia atrás (P2C) y un administrador de subred integrado para una implementación simplificada. Proporciona 32 puertos OSFP, cada uno capaz de 400 Gb/s (o 128 puertos a 200 Gb/s con tecnología de división de puertos), y ofrece un rendimiento bidireccional agregado de 51,2 Tb/s.
Características clave
- 64 puertos no bloqueantes de 400 Gb/s (32 conectores OSFP)
- Rendimiento bidireccional agregado de 51,2 Tb/s
- Tecnología de división de puertos: hasta 128 puertos a 200 Gb/s
- Computación en red SHARPv3 – 32x aceleración de IA
- Latencia sub-microsegundo con enrutamiento adaptativo
- Tejido de auto-reparación, QoS y control de congestión
- Administrador de subred integrado – administra hasta 2000 nodos
- Alimentación redundante 1+1 intercambiable en caliente (200-240 VCA)
- Flujo de aire P2C (de adelante hacia atrás) – ventiladores intercambiables en caliente
- MLNX-OS con interfaces CLI, WebUI, SNMP y JSON
- Compatible con versiones anteriores con HDR, EDR y FDR
Tecnología: Arquitectura NVIDIA Quantum-2

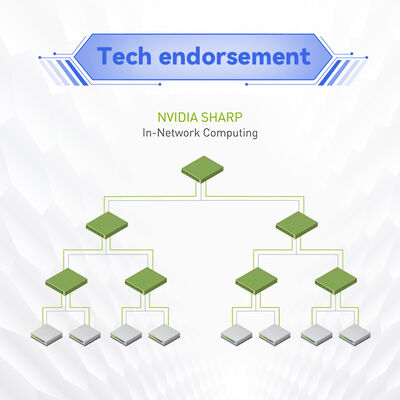

La plataforma Quantum-2 integra la tecnología SHARP de tercera generación (SHARPv3), lo que permite la agregación de datos en red que reduce el movimiento de datos y acelera el entrenamiento de IA y las simulaciones de HPC. Combinado con Remote Direct Memory Access (RDMA) y el Protocolo de Agregación y Reducción Escalable Jerárquico de NVIDIA, el MQM9700-NS2F mejora drásticamente el rendimiento de las aplicaciones mientras los datos atraviesan el tejido.
Despliegues típicos
- Clústeres de IA y aprendizaje automático – entrenamiento a gran escala acelerado por GPU con SHARPv3
- Computación de alto rendimiento (HPC) – simulaciones de investigación, modelado meteorológico y genómica
- Spine-leaf de centro de datos – tejidos InfiniBand de 400G para almacenamiento y cómputo de baja latencia
- Empresas y nube – redes escalables y multi-inquilino con administración de subred integrada
- Gobierno y educación – laboratorios de investigación y centros de supercomputación
Especificaciones
| Parámetro | MQM9700-NS2F |
|---|---|
| Puertos / Velocidad | 64 puertos de 400 Gb/s (32 OSFP); hasta 128 puertos a 200 Gb/s con división |
| Rendimiento agregado | 51,2 Tb/s bidireccional |
| Reenvío de paquetes | >66.5 mil millones de paquetes por segundo (BPPS) |
| Factor de forma | Montaje en rack de 1U, 43,6 x 438 x 660,4 mm |
| Peso | 14,5 kg |
| Fuente de alimentación | Redundante 1+1, intercambiable en caliente, 200-240 VCA, 80+ Gold, ENERGY STAR |
| Refrigeración | Flujo de aire de adelante hacia atrás (P2C), ventiladores intercambiables en caliente |
| Administración | Administrador de subred integrado (hasta 2000 nodos) |
| Temperatura de funcionamiento | 0 °C a 40 °C |
| Garantía | 1 año (opciones extendidas disponibles) |
Guía de selección
| Número de pieza solicitable | Descripción | Flujo de aire | Administración |
|---|---|---|---|
| MQM9700-NS2F | 64 puertos de 400 Gb/s, 32 OSFP, administrado, flujo de aire P2C | De adelante hacia atrás (P2C) | Administrador de subred integrado |
| MQM9700-NS2R | 64 puertos de 400 Gb/s, administrado, flujo de aire C2P | De conector a alimentación (C2P) | Administrador de subred integrado |
| MQM9790-NS2F | 64 puertos de 400 Gb/s, no administrado, flujo de aire P2C | De adelante hacia atrás | Externo (UFM) |
| MQM9790-NS2R | 64 puertos de 400 Gb/s, no administrado, flujo de aire C2P | De conector a alimentación | Externo (UFM) |
Ventajas
- Densidad inigualable: 64 puertos de 400G en 1U – reduce el espacio en rack y la potencia por puerto
- Aceleración en red: SHARPv3 reduce el movimiento de datos y acelera las cargas de trabajo de IA/ML hasta 32 veces
- Topologías flexibles: Admite Fat Tree, DragonFly+, Torus y más para cualquier diseño de clúster
- Administración simplificada: El administrador de subred integrado permite la operación lista para usar para hasta 2000 nodos
- Flujo de aire P2C estándar: Coincide con la mayoría de los diseños de refrigeración de centros de datos con flujo de aire de adelante hacia atrás
- Protección de la inversión: Compatible con versiones anteriores con HDR/EDR y preparado para el futuro para NDR200/400
Preguntas frecuentes
¿Cuál es la diferencia entre MQM9700 y MQM9790?
MQM9700 incluye un administrador de subred integrado y está totalmente administrado listo para usar para hasta 2000 nodos. MQM9790 se administra externamente y utiliza NVIDIA UFM para una administración avanzada del tejido.
¿Qué significa el flujo de aire P2C?
El flujo de aire P2C (de alimentación a conector, comúnmente conocido como de adelante hacia atrás) significa que el aire entra por el lado de la fuente de alimentación y sale por el lado del conector. Esta es la dirección de flujo de aire estándar utilizada en la mayoría de los diseños de refrigeración de centros de datos.
¿Puedo usar MQM9700-NS2F con la infraestructura InfiniBand HDR existente?
Sí, el conmutador es compatible con versiones anteriores de las velocidades HDR, EDR y FDR, lo que permite actualizaciones incrementales.
Precauciones
- Asegúrese de que la temperatura ambiente de funcionamiento se mantenga entre 0 °C y 40 °C
- Utilice solo módulos y cables ópticos calificados por NVIDIA para un rendimiento óptimo
- La dirección correcta del flujo de aire (P2C) debe coincidir con el entorno de instalación
- No bloquee las rejillas de ventilación; mantenga una distancia de al menos 5 cm en ambos lados
- La fuente de alimentación debe cumplir con los requisitos de 200-240 VCA; la conexión a tierra es obligatoria
Lista de verificación del comprador
- Confirme que la dirección del flujo de aire (P2C) coincida con la disposición de pasillo caliente/frío de su centro de datos
- Verifique que el tamaño del clúster se ajuste al límite de 2000 nodos del administrador de subred integrado
- Valide la entrada de alimentación (200-240 VCA) y los requisitos de redundancia
- Verifique las longitudes y tipos de cables OSFP (cobre/fibra) para las distancias de su rack
- Solicite garantía extendida o soporte in situ si es necesario para implementaciones críticas
