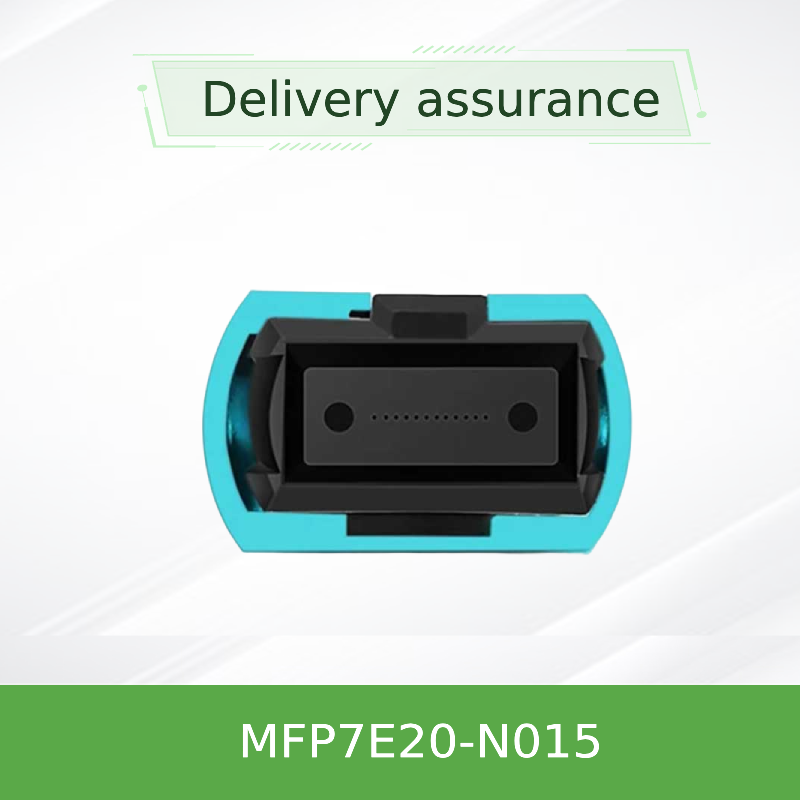

NVIDIA MFP7E20-N015 1:2 Cable divisor 800G a 2x400G MPO-12/APC OM4, 15m
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E20-N015 |
| Documento: | MFP7E20-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo NO.: | MFP7E20-N015 | Forma del material: | alambre redondo |
|---|---|---|---|
| Se permitió resistencia a la tracción: | 1000n <10000n | Certificación: | RoHS, CE, ISO9001, VDE, CCC |
| material de la funda: | CLORURO DE POLIVINILO | Longitud: | 15m |
| Velocidad de datos: | 400GB/s | Origen: | India / Israel / China |
| Resaltar: | NVIDIA 800G a 400G cable divisor,Cables de fibra MPO-12 APC OM4,15m Nvidia MPO cable divisor |
||
Descripción de producto
ElSe aplicará el método siguiente:es un cable divididor óptico pasivo que convierte una interfaz de transceptor OSFP 800G de dos puertos en dos enlaces 200G/400G independientes.Utilizando 8 fibras multimodo activas (50/125μm) en una configuración MPO-12/APC a doble MPO-12/APC, proporciona una solución rentable y de baja pérdida para conectar los interruptores de la parte superior del estante a los adaptadores ConnectX-7 y DPUs BlueField-3.garantizar un funcionamiento estable en enlaces PAM4 de alta velocidad.
- Capacidad de escape:1× MPO-12/APC a 2× MPO-12/APC para salidas duales de 200G/400G
- Fibra multimodo:50/125μm OM3 (≤30m) / OM4 (≤50m) con chaqueta Aqua LSZH
- Cables cruzados de tipo B:Directamente empareja TX con RX para el emparejamiento directo de transceptores
- Baja pérdida de inserción:≤ 0,35 dB + 0,0004 × L (dB) por cara final del conector
- Polvo de APC (8°):Reduce la retro-reflexión óptica a ≥ 35 dB de pérdida de retorno
- Enlace de empuje-tirón:Descarga rápida, fácil instalación en puertos densos
- Conformidad:El objetivo de las medidas de seguridad es garantizar la seguridad de los usuarios.
- Apoyo al protocolo:El objetivo de la medida es garantizar que los datos obtenidos sean compatibles con el mercado.
El MFP7E20-N015 aprovecha la ingeniería óptica de precisión de NVIDIA. Los conectores MPO-12/APC cuentan con agujeros de alineación que se combinan con los pines guía del transceptor, lo que garantiza una alineación exacta de fibra.El pulido con ángulo de 8 grados elimina los reflejos de Fresnel que pueden causar distorsión de la señal en la modulación PAM4Cada cable es probado en fábrica para detectar pérdidas de inserción, pérdidas de retorno y polaridad.haciendo que sea adecuado para entornos de centros de datos.
- Cambiar al servidor:Conectar los switches NVIDIA Spectrum-4 o Quantum-2 a las NIC ConnectX-7 y las DPU BlueField-3 en racks de computación/almacenamiento
- 400G a 2×200G, el despliegue:Uso con transceptores OSFP DR8 de dos puertos para dividir en dos enlaces 200G para servidores duales
- Computación de alto rendimiento (HPC):Interconexión de baja latencia para grupos de formación en IA y almacenamiento distribuido
- Inter-rack del centro de datos:Enlaces de corto alcance (hasta 50 m) con integración de paneles de parches
Transmisores y receptoresNVIDIA MMA4Z00-NS (OSFP gemelo), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - todos con interfaz MPO-12/APC.
Los interruptores / adaptadores:NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 y cualquier puerto 400G/200G que acepte OSFP/QSFP112 con MPO-12/APC.
Tipo de fibra:Vestido de agua de modo multimodo OM3 (≤ 30 m) o OM4 (≤ 50 m).No se puede mezclar con conectores UPC (azul) - sólo APC.
| Parámetro | Valor |
|---|---|
| Tipo de producto | Cables de separación óptica pasiva, MPO-12/APC a 2×MPO-12/APC |
| Número de fibras | 8 miembros activos (4 TX + 4 RX) + 4 miembros inactivos de la fuerza |
| Tipo de fibra | El uso de las tecnologías de la información y la comunicación en el ámbito de la información y la comunicación no debe limitarse a las tecnologías de la información y la comunicación. |
| Polvo de conector | En el caso de los vehículos de motor, el punto de contacto físico (APC), 8° |
| Pérdida de inserción (por extremo) | Se aplicarán las siguientes medidas: |
| Pérdida de retorno | ≥ 35 dB |
| Temperatura de funcionamiento | 0 °C a 70 °C |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| Humedad (sin condensación) | 10 a 85% de H.R. |
| Material de la chaqueta | Los productos de la categoría A se clasifican en el anexo I del Reglamento (UE) n.o 1308/2013. |
| Radius de curvatura mínimo | 30 mm (en cualquier punto del cable) |
| Diámetro del cable | 3.0 ± 0,2 mm |
| Topología de cableado | Tipo B (crossover) |
| Las normas | Las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero. |
| Duración (N015) | 15 metros |
| Número de pedido de la pieza | Descripción | Duración |
|---|---|---|
| Se aplicará el método de ensayo. | Se aplicará el método de cálculo de la velocidad. | 3 metros |
| Se aplicará el método de ensayo. | Se aplicará el método de cálculo de la velocidad. | 5 metros |
| MFP7E20-N007 | Se aplicará el método de cálculo de la velocidad. | 7 metros |
| Se aplicarán los siguientes requisitos: | Se aplicará el método de cálculo de la velocidad. | 10 metros |
| Se aplicarán los siguientes requisitos: | Se aplicará el método de cálculo de la velocidad. | 15 metros |
| Se aplicarán los siguientes requisitos: | Se aplicará el método de cálculo de la velocidad. | 20 metros |
| Se aplicarán los siguientes requisitos: | Se aplicará el método de cálculo de la velocidad. | 30 metros |
| Se aplicarán los siguientes requisitos: | Se aplicará el método de cálculo de la velocidad. | 50 metros |
Para las longitudes no enumeradas, por favor póngase en contacto con nuestro equipo de ventas para opciones personalizadas.
| Tipo de transmisor | Configuración del puerto | Tasa de datos |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) y sus componentes | Dos puertos, 2×MPO-12 APC | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| NVIDIA MMA4Z00-NS400 (OSFP) y sus componentes | Puerto único, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) y sus componentes | Puerto único, MPO-12 APC | 400G |
| Los requisitos de seguridad de los sistemas de seguridad de terceros deben cumplirse. | Interfaz MPO-12 APC | 200G/400G (verificar IL) |
- Confirme que el puerto de su transceptor es MPO-12/APC (no UPC)
- Verificar la longitud requerida del cable (N015 = 15 m)
- Asegúrese de que su planta de fibra es OM3 u OM4 multimodo
- Compruebe que su interruptor / adaptador es compatible con la polaridad Tipo-B
- Revise el presupuesto de pérdida de inserción de su enlace (incluidos los paneles de parches)
- Mantener las tapas de polvo en los conectores hasta el momento de la instalación para evitar la contaminación
- Siempre limpie tanto la ferrule del cable como el recipiente del transceptor con un limpiador óptico aprobado antes del apareamiento
- No doble el cable más fuerte que el radio mínimo de 30 mm
- Evite la exposición a líquidos o disolventes; la chaqueta LSZH no es resistente a todas las sustancias
- Observar las precauciones estándar de ESD durante el manejo (aunque el cable es pasivo, se acopla a los transceptores sensibles a ESD)
