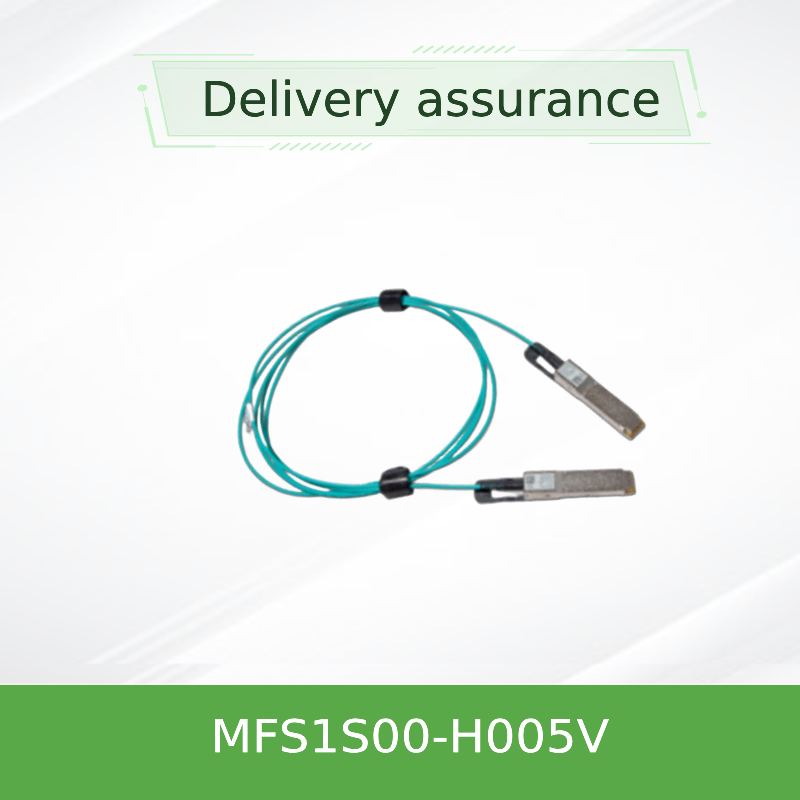

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR y Ethernet
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFS1S00-H005V |
| Documento: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | NUEVO Y ORIGINAL | Tecnología: | Infiniband |
| Tipo: | cable de AOC mellanox | Longitud del cable: | 5 metros |
| Modelo: | MFS1S00-H005V | Nombre: | Cable óptico activo del cable MFS1S00-H005V de Mellanox AOC hasta 200Gb/s IB HDR QSFP56 los 5m |
| Palabra clave: | cable de AOC mellanox | ||
| Resaltar: | Cable AOC MMF QSFP56 de NVIDIA,Cable InfiniBand HDR a 200 Gb/s,Cable óptico QSFP56 Ethernet |
||
Descripción de producto
NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
Cable óptico activo (AOC) de fibra multimodo basado en VCSEL para InfiniBand HDR y 200GbE – longitud de 5 m
Descripción del producto
El NVIDIA MFS1S00-H005V es un cable óptico activo (AOC) QSFP56 de alto rendimiento de 200 Gb/s diseñado para interconexiones de corto alcance en centros de datos. Admite modulación PAM4 de 4×50 Gb/s, cuenta con retiming seleccionable por carril y proporciona conectividad fiable y eficiente energéticamente para sistemas InfiniBand HDR y Ethernet de 200 Gigabit.
Características principales
- Velocidad de datos: hasta 200 Gb/s (4×50 Gb/s PAM4)
- Soporte de protocolo: InfiniBand HDR, 200GbE
- Alcance: hasta 100 m sobre fibra multimodo
- Bajo consumo: 5,0 W típico por extremo (con retiming)
- Conectable en caliente: factor de forma QSFP56, compatible con SFF-8665
- Gestión: interfaz I²C SFF-8636 con DDM
- Programable: amplitud de salida Rx y preénfasis
- Cumplimiento: RoHS, seguridad láser Clase 1
Tecnología y diseño
El MFS1S00-H005V emplea tecnología VCSEL (láser de emisión superficial de cavidad vertical) a una longitud de onda de 850 nm, acoplada a fibra multimodo de alta velocidad. Cada carril cuenta con retiming independiente para las rutas de transmisión y recepción, lo que permite una integridad de señal superior en el enlace. El cable integra monitorización de diagnóstico digital (DDM) para el seguimiento en tiempo real de la potencia óptica, la temperatura, el voltaje y la corriente de polarización.
Despliegues típicos
- Redes InfiniBand HDR: conecta switches a servidores y almacenamiento en clústeres HPC
- Agregación 200GbE: enlaza switches SN3700 y SN4600 en arquitecturas top-of-rack o leaf-spine
- Interconexiones de centros de datos: enlaces de corto alcance (hasta 100 m) entre racks o dentro de una fila
- Clústeres de entrenamiento AI/ML: conectividad de baja latencia y alto ancho de banda para sistemas basados en GPU
Compatibilidad
Switches: NVIDIA Spectrum SN3700, serie SN4600 y otros switches con puertos QSFP56 que admiten 200G InfiniBand o Ethernet.
Adaptadores / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 con puertos QSFP56.
Protocolos: InfiniBand HDR (100G/200G) y 200GbE (IEEE 802.3bs).
La compatibilidad depende del sistema; consulte el informe de calificación del producto a nivel de sistema para configuraciones validadas.
Especificaciones
| Parámetro | Valor |
|---|---|
| Tipo de producto | Cable óptico activo (AOC), QSFP56 |
| Velocidad de datos | 200 Gb/s (4×50 Gb/s PAM4) |
| Tipo de fibra | Multimodo (MMF) |
| Longitud de onda | VCSEL de 850 nm |
| Alcance (OM3/OM4) | Hasta 100 m |
| Voltaje de suministro | 3,3 V (3,135 V – 3,465 V) |
| Disipación de potencia (por extremo, con retiming) | 5,0 W típico |
| Temperatura de la caja de operación | 0 °C a 70 °C |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| Humedad relativa (operación) | 5 % – 85 % |
| Tipo de conector | QSFP56 (compatible con SFF-8665) |
| Interfaz de gestión | I²C (SFF-8636) |
| Diagnóstico digital (DDM) | Potencia Tx/Rx, temperatura, voltaje, corriente de polarización |
| Regulaciones | CB, cTUVus, CE, FCC Clase A, ICES, RCM, VCCI, láser Clase 1 |
| Longitud (H005V) | 5 metros |
Guía de selección
| Número de pieza de pedido | Descripción | Longitud |
|---|---|---|
| MFS1S00-H003V | AOC QSFP56 200G, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | AOC QSFP56 200G, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | AOC QSFP56 200G, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | AOC QSFP56 200G, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | AOC QSFP56 200G, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | AOC QSFP56 200G, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | AOC QSFP56 200G, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | AOC QSFP56 200G, IB HDR / 200GbE | 100 m |
Para otras longitudes u opciones personalizadas, póngase en contacto con nuestro equipo de ventas.
Ventajas
- Alcance extendido: significativamente más largo que los DAC de cobre pasivos, hasta 100 m
- Bajo consumo de energía: 5,0 W por extremo reduce el presupuesto de energía general del centro de datos
- Selección de velocidad flexible: admite modos NRZ (EDR) y PAM4 (HDR) a través de la selección de velocidad
- Robusta integridad de la señal: la ecualización y el retiming programables garantizan un rendimiento de enlace fiable
- Fácil despliegue: factor de forma QSFP56 conectable en caliente con pestillo de tracción
Preguntas frecuentes
P: ¿Cuál es la diferencia entre AOC y DAC?
R: Un AOC (Cable Óptico Activo) utiliza fibra óptica con transceptores integrados para lograr un mayor alcance (hasta 100 m) que los DAC de cobre pasivos (típicamente ≤5 m), al tiempo que ofrece menor peso y mejor inmunidad a EMI.
P: ¿Puedo usar este cable con switches de 100G o 40G?
R: Sí, puede operar en modo NRZ (25,78125 Gb/s) para aplicaciones de 100G o 40G, pero está optimizado para PAM4 de 200G. Los registros de selección de velocidad deben configurarse en consecuencia.
P: ¿Cuál es el radio de curvatura de este cable?
R: El radio de curvatura mínimo es de 30 mm.
P: ¿Es el cable conectable en caliente?
R: Sí, es totalmente conectable en caliente y admite inserción/extracción en vivo sin apagar el sistema host.
Precauciones de manipulación
- Mantenga las tapas protectoras contra el polvo en los conectores hasta la instalación para evitar la contaminación
- Utilice limpiadores de conectores ópticos aprobados antes de acoplar para garantizar una baja pérdida de inserción
- Evite doblar el cable más allá del radio de curvatura mínimo de 30 mm
- Observe las precauciones estándar de ESD durante la instalación y manipulación
- No tire de los conectores; utilice la lengüeta o el pestillo para la inserción/extracción
