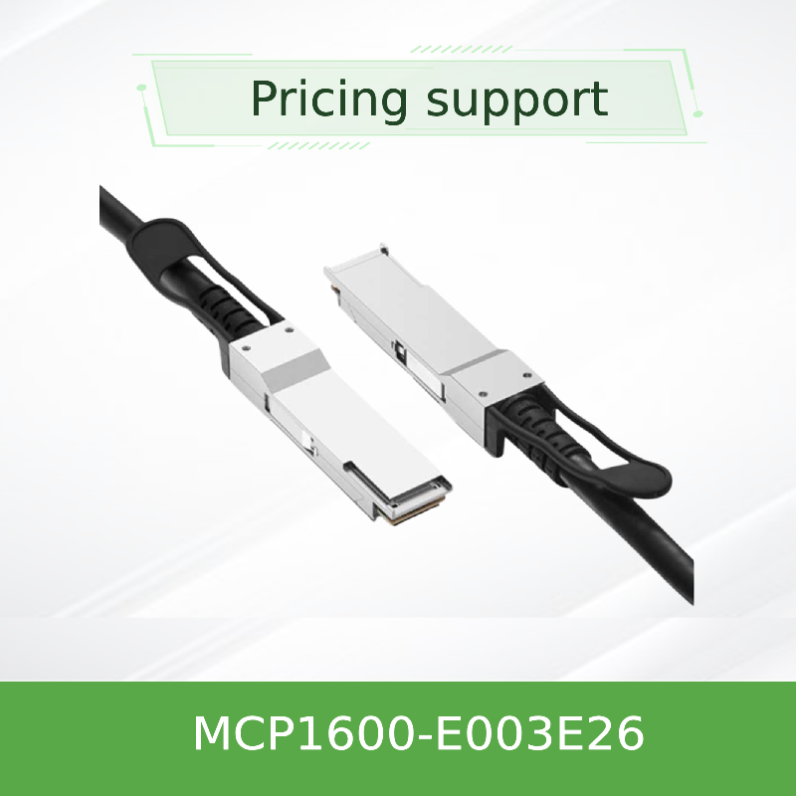

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Cable de cobre pasivo
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Garantía: | 1 año | Nombre: | Cable Mellanox DAC MCP1600-E003E26 IB EDR 100 Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cable de red Infi |
|---|---|---|---|
| Longitud del cable: | 3 metros | Palabra clave: | Cable Mellanox DAC |
| Condición: | NUEVO Y ORIGINAL | Tipo: | cable de AOC mellanox |
| Disponibilidad: | Existencias | Tecnología: | Infiniband |
| Resaltar: | NVIDIA Mellanox 100G QSFP28 Cable DAC también,Cable de cobre pasivo de InfiniBand EDR,Cable Mellanox MCP1600-E003E26 100G para el transporte de energía por cable |
||
Descripción de producto
Cable de cobre pasivo InfiniBand EDR de 100G QSFP28 NVIDIA Mellanox MCP1600-E003E26
Cable DAC pasivo QSFP28 de NVIDIA Mellanox de 100 Gb/s para InfiniBand EDR y 100 GbE - 3 m, 26 AWG, LSZH
Descripción del producto
El NVIDIA Mellanox MCP1600‑E003E26 es un cable de cobre pasivo QSFP28 que proporciona un ancho de banda agregado de 100 Gb/s a través de cuatro pares de cobre de alta velocidad, cada uno operando a 25 Gb/s. Cumple totalmente con los estándares SFF‑8665 y SFF‑8636, admite instalación en caliente y gestión I²C con EEPROM integrada para la identificación del producto. Con un consumo de energía típico de solo 0,1 W, ofrece una solución extremadamente eficiente energéticamente y rentable para enlaces de corto alcance (hasta 5 m) en entornos InfiniBand EDR y 100 GbE.
Características principales
- Velocidad de datos: Hasta 100 Gb/s (4× 25 Gb/s NRZ)
- Soporte de protocolo: InfiniBand EDR, 100 GbE
- Ultra bajo consumo: Consumo típico de 0,1 W
- Conectable en caliente: Factor de forma QSFP28, compatible con SFF‑8665
- Gestión: Interfaz I²C SFF‑8636 con EEPROM
- Tasa de error de bits: Mejor que 1E‑15 con sistemas Mellanox
- Cubierta: LSZH (bajo humo, cero halógenos), negro
- Cumplimiento: RoHS, PCB LF/HF
Tecnología y diseño
El MCP1600‑E003E26 utiliza cuatro pares de cobre blindados coaxiales gemelos, cada uno diseñado para admitir señalización NRZ de 25 Gb/s con una excelente integridad de señal. El cable presenta un calibre 26 AWG para un equilibrio óptimo entre alcance y flexibilidad, con un diámetro exterior de 9,4 mm. La cubierta LSZH garantiza bajas emisiones de humo y cero halógenos en caso de incendio, lo que la hace ideal para entornos de centros de datos con estrictos requisitos de seguridad. Cada cable se prueba en fábrica para garantizar un rendimiento y una durabilidad óptimos desde el primer momento.
Despliegues típicos
- Redes InfiniBand EDR: Conectar switches a servidores y almacenamiento en clústeres HPC.
- Agregación 100 GbE: Enlaces de corto alcance entre switches de alta y servidores.
- Interconexiones de centros de datos: Enlaces rentables dentro de racks o entre racks adyacentes (≤5 m).
- Clústeres de entrenamiento de IA/ML: Conectividad de baja latencia y alto ancho de banda para sistemas basados en GPU.
Compatibilidad
Switches: NVIDIA Mellanox Quantum, serie Spectrum y otros switches equipados con QSFP28 que admiten InfiniBand o Ethernet de 100G.
Adaptadores / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 con puertos QSFP28.
Protocolos: InfiniBand EDR (100G) y 100 GbE (IEEE 802.3bj).
La compatibilidad depende del sistema; consulte el informe de calificación del producto a nivel de sistema para configuraciones validadas.
Adaptadores / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 con puertos QSFP28.
Protocolos: InfiniBand EDR (100G) y 100 GbE (IEEE 802.3bj).
La compatibilidad depende del sistema; consulte el informe de calificación del producto a nivel de sistema para configuraciones validadas.
Especificaciones
| Parámetro | Valor |
|---|---|
| Tipo de producto | Cable de cobre de conexión directa pasivo (DAC), QSFP28 |
| Velocidad de datos | 100 Gb/s (4× 25 Gb/s NRZ) |
| Calibre del cable | 26 AWG |
| Diámetro del cable | 9,4 ± 0,4 mm |
| Radio de curvatura mínimo (individual) | 47 mm |
| Radio de curvatura mínimo (repetitivo/ensamblaje) | 94 mm |
| Tolerancia de longitud | ±50 mm |
| Tensión de alimentación | 3,3 V (3,135 V - 3,465 V) |
| Consumo de energía | 0,1 W típico |
| Impedancia característica | 100 Ω (rango de 90-110 Ω) |
| Retardo de propagación | 4,5 ns/m (informativo) |
| Temperatura de la caja de operación | 0 °C a 70 °C |
| Temperatura de almacenamiento | ‑40 °C a 85 °C |
| Humedad relativa (operación) | 5% - 85% |
| Tasa de error de bits (BER) | < 1E‑15 con sistemas Mellanox |
| Material de la cubierta | LSZH (bajo humo, cero halógenos), negro |
| Tipo de conector | QSFP28 (compatible con SFF‑8665) |
| Interfaz de gestión | I²C (SFF‑8636) con EEPROM |
| Cumplimiento | RoHS, PCB LF/HF |
| Longitud (E003E26) | 3 metros |
Guía de selección
| Número de pieza de pedido | Descripción | Longitud | AWG |
|---|---|---|---|
| MCP1600‑E00AE30 | DAC QSFP28 de 100G, IB EDR | 0,5 m | 30 |
| MCP1600‑E001E30 | DAC QSFP28 de 100G, IB EDR | 1,0 m | 30 |
| MCP1600‑E01AE30 | DAC QSFP28 de 100G, IB EDR | 1,5 m | 30 |
| MCP1600‑E002E30 | DAC QSFP28 de 100G, IB EDR | 2,0 m | 30 |
| MCP1600‑E02AE26 | DAC QSFP28 de 100G, IB EDR | 2,5 m | 26 |
| MCP1600‑E003E26 | DAC QSFP28 de 100G, IB EDR | 3,0 m | 26 |
| MCP1600‑E004E26 | DAC QSFP28 de 100G, IB EDR | 4,0 m | 26 |
| MCP1600‑E005E26 | DAC QSFP28 de 100G, IB EDR | 5,0 m | 26 |
Nota: Para longitudes superiores a 5 m, póngase en contacto con nuestro equipo de ventas para conocer las opciones de cable óptico activo (AOC).
Ventajas
- Rentable: Costo significativamente menor que los transceptores ópticos para enlaces de corto alcance.
- Ultra bajo consumo: El consumo de 0,1 W reduce el presupuesto total de energía del centro de datos.
- Baja latencia: El cobre pasivo proporciona un retardo de propagación mínimo (4,5 ns/m).
- Rendimiento fiable: BER mejor que 1E‑15 con sistemas Mellanox.
- Fácil despliegue: Factor de forma QSFP28 conectable en caliente con pestillo de extracción.
Servicio y soporte
Como socio autorizado de NVIDIA Mellanox, Hong Kong Starsurge Group ofrece:
- Consultoría técnica de preventa para el diseño de redes InfiniBand y Ethernet.
- Logística global con seguimiento en tiempo real y soporte de despacho de aduanas.
- Garantía limitada de hardware de 1 año que cubre la reparación o sustitución de piezas.
- Asesoramiento sobre firmware/compatibilidad para plataformas de switches y adaptadores NVIDIA.
- Soporte multilingüe (inglés, mandarín, cantonés) por correo electrónico o teléfono.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre DAC y AOC?
R: Un DAC (Direct Attach Copper Cable) utiliza pares de cobre pasivos para enlaces de corto alcance (hasta 5 m), mientras que un AOC (Active Optical Cable) utiliza fibra óptica con transceptores integrados para distancias más largas (hasta 100 m). Los DAC son más rentables para enlaces cortos.
P: ¿Puedo usar este cable con puertos de 40G o 25G?
R: El cable está optimizado para el funcionamiento a 100G (4×25G). Puede que no sea compatible con puertos solo de 40G o 25G sin la configuración de carril adecuada.
P: ¿Cuál es el radio de curvatura mínimo para este cable?
R: El radio de curvatura individual es de 47 mm. Para curvaturas repetitivas o de ensamblaje, el radio mínimo es de 94 mm.
P: ¿Es el cable conectable en caliente?
R: Sí, es totalmente conectable en caliente y admite inserción/extracción en caliente sin necesidad de apagar el sistema host.
P: ¿Qué garantía se ofrece?
R: Los DAC Mellanox LinkX incluyen una garantía limitada de hardware de 1 año que cubre la reparación o sustitución de piezas.
Precauciones de manipulación
- Mantenga las tapas protectoras de polvo en los conectores hasta la instalación para evitar la contaminación.
- Evite doblar el cable más allá del radio de curvatura mínimo especificado (47 mm individual, 94 mm repetitivo).
- No tire de los conectores; utilice la lengüeta o el pestillo para la inserción/extracción.
- Observe las precauciones estándar de ESD durante la instalación y manipulación.
- Asegúrese de que el cable no esté sometido a tensión excesiva ni a fuerzas de aplastamiento.
Acerca de Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited es un proveedor de hardware de red, servicios de TI y soluciones de integración de sistemas impulsado por la tecnología. Desde 2008, hemos atendido a clientes en todo el mundo con equipos de red que incluyen switches, NIC, puntos de acceso inalámbricos, controladores, cables y módulos ópticos. Nuestros experimentados equipos de ventas y técnicos dan soporte a diversas industrias como la gubernamental, sanitaria, manufacturera, educativa, financiera y empresarial. Ofrecemos soluciones personalizadas, logística global y soporte multilingüe, todo ello basado en un compromiso de fiabilidad, rendimiento y escalabilidad centrado en el cliente.
Datos clave
Número de pieza: MCP1600‑E003E26
Factor de forma: QSFP28 (SFF‑8665)
Velocidad de datos: 100 Gb/s (4×25G NRZ)
Longitud: 3,0 m
Calibre del cable: 26 AWG
Protocolos: InfiniBand EDR, 100 GbE
Potencia: 0,1 W típico
Cubierta: LSZH, negro
Factor de forma: QSFP28 (SFF‑8665)
Velocidad de datos: 100 Gb/s (4×25G NRZ)
Longitud: 3,0 m
Calibre del cable: 26 AWG
Protocolos: InfiniBand EDR, 100 GbE
Potencia: 0,1 W típico
Cubierta: LSZH, negro
Matriz de compatibilidad
| Tipo de dispositivo | Plataformas compatibles |
|---|---|
| Switches InfiniBand | NVIDIA Mellanox Quantum, series SB7800, SB7900 |
| Switches Ethernet | NVIDIA Mellanox Spectrum series SN2000, SN3000, SN4000 |
| Adaptadores / DPU | ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 |
| Terceros | Switches equipados con QSFP28 que admiten 100G (verificar cumplimiento) |
Lista de verificación del comprador
- Confirme que el puerto de su switch/adaptador admite QSFP28 y 100G NRZ.
- Verifique la longitud de cable requerida (E003E26 = 3,0 m).
- Asegúrese de que su sistema admita el protocolo requerido (InfiniBand EDR o 100 GbE).
- Compruebe que el calibre del cable (26 AWG) cumple sus requisitos de enrutamiento mecánico.
- Revise el informe de calificación a nivel de sistema para configuraciones validadas.
