NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE Cable óptico activo 50m
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFA1A00-C050 |
| Documento: | MFA1A00-xxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | NUEVO Y ORIGINAL | Plazo de entrega: | Según stock |
| Tecnología: | Ethernet | Longitud: | 5m |
| Tensión de alimentación: | -0.3-3.6 | Voltaje de entrada de datos: | -0.3-4.465 |
| Resaltar: | NVIDIA 100G QSFP28 MMF AOC,incluido el código de conducción,Cable óptico activo de 100 GbE 50 m |
||
Descripción de producto

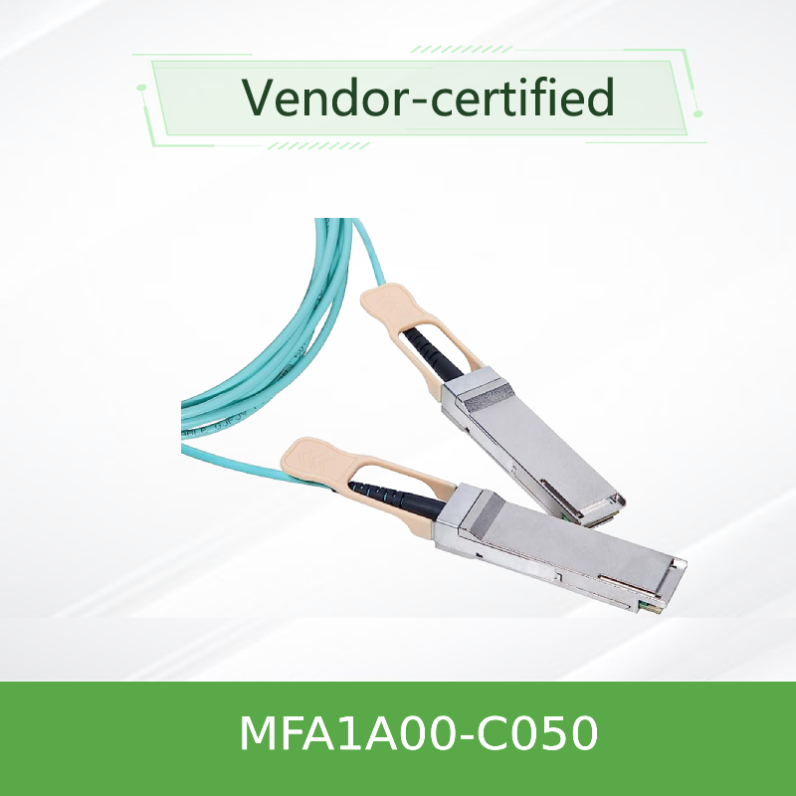

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
Cable óptico activo QSFP28 de alto rendimiento de 100 Gb/s diseñado para interconexiones de alcance medio en centros de datos. Admite modulación NRZ de 4 × 25 Gb/s con retemporización seleccionable por carril para una conectividad fiable y de bajo consumo en sistemas Ethernet de 100 Gigabit e InfiniBand EDR.
Descripción general del producto
El NVIDIA MFA1A00-C050 es un cable óptico activo basado en VCSEL QSFP28 que proporciona un ancho de banda agregado de 100 Gb/s a través de fibra multimodo. Esta variante de 50 metros ofrece un equilibrio óptimo entre alcance y coste, con cuatro transceptores ópticos independientes por extremo que operan a hasta 25,78 Gb/s con modulación NRZ. Totalmente compatible con los estándares SFF-8665 y SFF-8636, admite instalación en caliente y gestión I²C con un consumo de energía típico de solo 2,2 W por extremo cuando la retemporización está activada.
Características principales
- Velocidad de datos: Hasta 100 Gb/s (4 × 25,78 Gb/s NRZ)
- Soporte de protocolo: 100GbE, InfiniBand EDR
- Alcance: Hasta 100 m sobre fibra multimodo
- Bajo consumo: 2,2 W típico por extremo (con retemporización)
- Conectable en caliente: Factor de forma QSFP28, compatible con SFF-8665
- Gestión: Interfaz I²C SFF-8636 con DDM
- Programable: Amplitud de salida Rx y preénfasis, ecualizador de entrada Tx
- Cumplimiento: RoHS, seguridad láser Clase 1
Tecnología y diseño
El MFA1A00-C050 emplea tecnología VCSEL (láser de emisión de superficie de cavidad vertical) a una longitud de onda de 850 nm acoplada a fibra multimodo de alta velocidad. Cada carril cuenta con retemporización independiente para las rutas de transmisión y recepción, lo que permite una integridad de señal superior. El cable integra monitorización de diagnóstico digital (DDM) para el seguimiento en tiempo real de la potencia óptica, la temperatura, la tensión y la corriente de polarización. La ecualización Tx y la amplitud/preénfasis de salida Rx programables permiten un ajuste fino para diversas condiciones de la placa host. La cubierta LSZH (bajo humo, cero halógenos) garantiza la seguridad en entornos de centros de datos.
Despliegues típicos
- Centros de datos 100GbE: Conexión de switches de cabecera de rack a servidores y sistemas de almacenamiento a través de filas
- Redes InfiniBand EDR: Clústeres de computación de alto rendimiento que requieren interconexión de alcance medio
- Proveedores de servicios en la nube: Conectividad 100G rentable para nubes públicas y privadas
- Clústeres de entrenamiento de IA/ML: Conexiones de gran ancho de banda y baja latencia para sistemas basados en GPU
- Redes de campus empresariales: Enlaces de agregación entre switches de distribución y núcleo
Compatibilidad
Switches: Series NVIDIA Spectrum, series NVIDIA Quantum y otros switches con puertos QSFP28 que admiten 100GbE o InfiniBand EDR.
Adaptadores / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 con puertos QSFP28.
Protocolos: 100GbE (IEEE 802.3bm) e InfiniBand EDR.
La compatibilidad depende del sistema; consulte el informe de cualificación del producto a nivel de sistema para configuraciones validadas.
Especificaciones
| Parámetro | Valor |
|---|---|
| Tipo de producto | Cable óptico activo (AOC), QSFP28 |
| Velocidad de datos | 100 Gb/s (4 × 25,78 Gb/s NRZ) |
| Tipo de fibra | Multimodo (MMF) |
| Longitud de onda | VCSEL de 850 nm |
| Alcance (OM3/OM4) | Hasta 100 m |
| Tensión de alimentación | 3,3 V (3,135 V - 3,465 V) |
| Disipación de potencia (por extremo, sin retemporización) | 1,5 W típico / 1,8 W máx. |
| Disipación de potencia (por extremo, con retemporización) | 2,2 W típico / 2,5 W máx. |
| Temperatura de la caja de funcionamiento | 0 °C a 70 °C |
| Temperatura de almacenamiento | -40 °C a 85 °C |
| Humedad relativa (en funcionamiento) | 5 % - 85 % |
| Tipo de conector | QSFP28 (compatible con SFF-8665) |
| Interfaz de gestión | I²C (SFF-8636) con DDM |
| Diagnóstico digital (DDM) | Potencia Tx/Rx, temperatura, tensión, corriente de polarización |
| Tasa de error de bits (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Regulaciones | CB, cTUVus, CE, FCC Clase A, ICES, RCM, VCCI, láser Clase 1 |
| Longitud (C050) | 50 metros |
El consumo de energía varía según la configuración de retemporización. Para velocidades de bits más bajas (sin retemporización), el consumo de energía se reduce.
Guía de selección
| Número de pieza de pedido | Descripción | Longitud | Protocolo |
|---|---|---|---|
| MFA1A00-E001 | AOC QSFP28 100G, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | AOC QSFP28 100G, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | AOC QSFP28 100G, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | AOC QSFP28 100G, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | AOC QSFP28 100G, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | AOC QSFP28 100G, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | AOC QSFP28 100G, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | AOC QSFP28 100G, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | AOC QSFP28 100G, 100GbE | 100 m | 100GbE |
Para variantes InfiniBand EDR, utilice la serie MFA1A00-Exxx. Para 100GbE, utilice la serie MFA1A00-Cxxx. Otras longitudes disponibles bajo petición.
Ventajas
- Alcance extendido: La longitud de 50 m proporciona flexibilidad para conexiones de rack a rack y de fila a fila
- Bajo consumo de energía: 2,2 W por extremo (con retemporización) reduce el presupuesto de energía general del centro de datos
- Soporte de velocidad flexible: La retemporización seleccionable admite velocidades de bits de 25 G y inferiores
- Integridad de señal robusta: La ecualización y retemporización programables garantizan un rendimiento de enlace fiable
- Fácil despliegue: Factor de forma QSFP28 conectable en caliente con pestillo de tracción
- Diagnóstico digital: Monitorización en tiempo real del estado y rendimiento del enlace
Servicio y soporte
Como socio autorizado de NVIDIA, Hong Kong Starsurge Group proporciona:
- Consultoría técnica de preventa para arquitectura de red 100G y diseño de cableado
- Logística global con seguimiento en tiempo real y soporte de despacho de aduanas
- Cobertura de garantía de hardware estándar de NVIDIA
- Asesoramiento sobre firmware y compatibilidad para plataformas de switches y adaptadores NVIDIA
- Soporte multilingüe (inglés, mandarín, cantonés) por correo electrónico o teléfono
Preguntas frecuentes
P: ¿Cuál es la diferencia entre AOC y DAC?
R: Un AOC (Cable Óptico Activo) utiliza fibra óptica con transceptores integrados para lograr un mayor alcance (hasta 100 m) que los DAC de cobre pasivos (típicamente ≤5 m), al tiempo que ofrece menor peso y mejor inmunidad a EMI.
P: ¿Puedo usar este cable con switches InfiniBand EDR?
R: Sí, la serie MFA1A00 admite tanto InfiniBand EDR (serie E) como 100GbE (serie C). Para EDR, utilice las variantes MFA1A00-Exxx.
P: ¿Cuál es la diferencia entre la serie C y la serie E?
R: La serie C está optimizada para aplicaciones 100GbE, mientras que la serie E está optimizada para InfiniBand EDR. Ambas utilizan el mismo hardware físico pero pueden tener diferentes configuraciones de firmware.
P: ¿Cuál es el radio de curvatura mínimo de este cable?
R: El radio de curvatura mínimo es de 30 mm.
P: ¿Es el cable conectable en caliente?
R: Sí, es totalmente conectable en caliente y admite inserción/extracción en vivo sin apagar el sistema host.
P: ¿Cuál es la distancia máxima para este cable?
R: La serie MFA1A00 admite hasta 100 m sobre fibra multimodo OM3/OM4. La variante C050 es de 50 m.
Precauciones de manipulación
- Mantenga las tapas protectoras contra el polvo en los conectores hasta la instalación para evitar la contaminación
- Utilice limpiadores de conectores ópticos aprobados antes de acoplar para garantizar una baja pérdida de inserción
- Evite doblar el cable más allá del radio de curvatura mínimo de 30 mm
- Observe las precauciones estándar de ESD durante la instalación y manipulación
- No tire de los conectores; utilice la lengüeta o el pestillo para la inserción/extracción
Acerca de Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited es un proveedor de hardware de red, servicios de TI y soluciones de integración de sistemas impulsado por la tecnología. Desde 2008, hemos atendido a clientes en todo el mundo con equipos de red que incluyen switches, NIC, puntos de acceso inalámbricos, controladores, cables y módulos ópticos. Nuestros experimentados equipos de ventas y técnicos dan soporte a diversas industrias como gobierno, salud, manufactura, educación, finanzas y empresas. Ofrecemos soluciones personalizadas, logística global y soporte multilingüe, todo ello basado en un compromiso centrado en el cliente con la fiabilidad, el rendimiento y la escalabilidad.
Datos clave
Número de pieza: MFA1A00-C050
Factor de forma: QSFP28 (SFF-8665)
Velocidad de datos: 100 Gb/s (4 × 25 G NRZ)
Longitud: 50 m
Protocolo: 100GbE
Potencia (con retemporización): 2,2 W típico / extremo
Alcance: Hasta 100 m
Cubierta: LSZH, Aqua
Matriz de compatibilidad
| Tipo de dispositivo | Plataformas compatibles |
|---|---|
| Switches Ethernet | Series NVIDIA Spectrum SN2000/SN3000/SN4000, switches 100G de terceros |
| Switches InfiniBand | Series NVIDIA Quantum, SB7800, SB7900 (con variantes de serie E) |
| Adaptadores / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Terceros | Switches con puertos QSFP28 que admiten 100G (verificar cumplimiento) |
Lista de verificación del comprador
- Confirme que el puerto de su switch/adaptador admite QSFP28 y 100G NRZ
- Verifique la longitud de cable requerida (C050 = 50 m)
- Asegúrese de que su sistema admita el protocolo requerido (100GbE o InfiniBand EDR)
- Determine si se requiere retemporización para su aplicación (activada por defecto para 100G)
- Compruebe el presupuesto de energía y la refrigeración para el módulo QSFP28
- Revise el informe de cualificación a nivel de sistema para configuraciones validadas
