200Gb/s HDR al cable óptico del divisor de 2x100Gb/s HDR100 (QSFP56 a 2xQSFP56) MMFActive

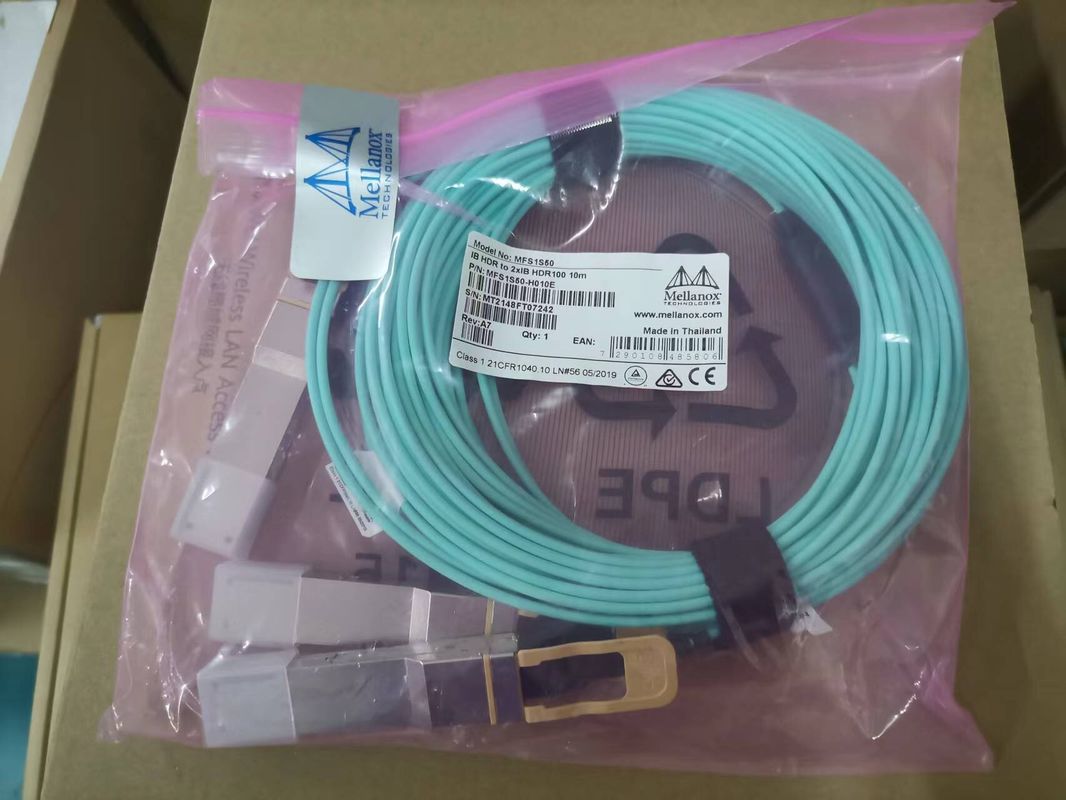

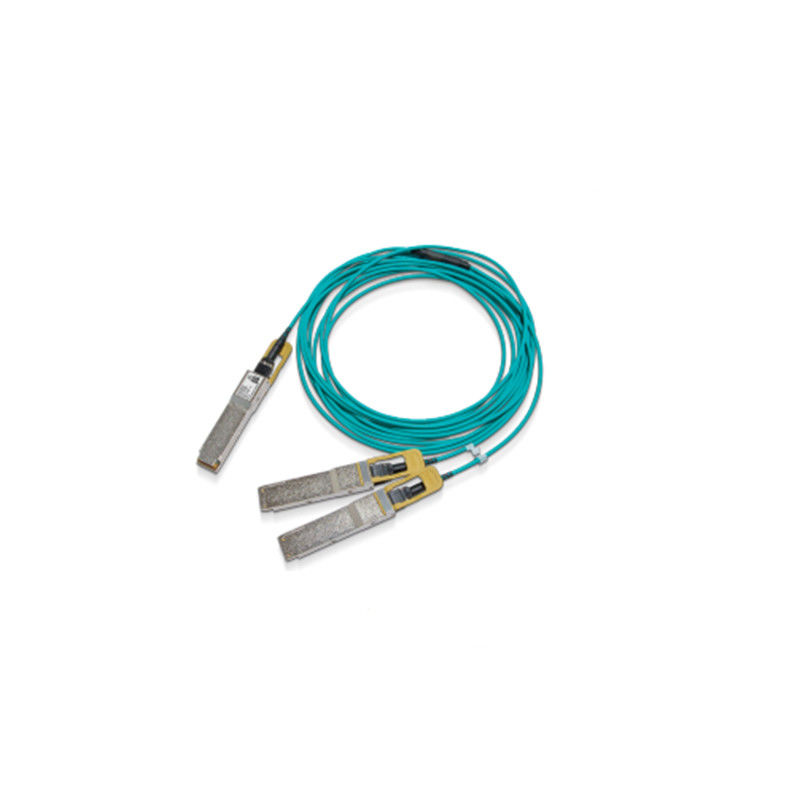

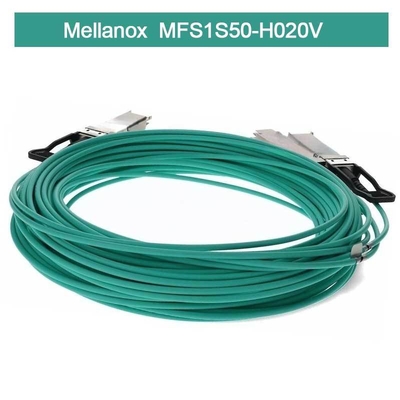

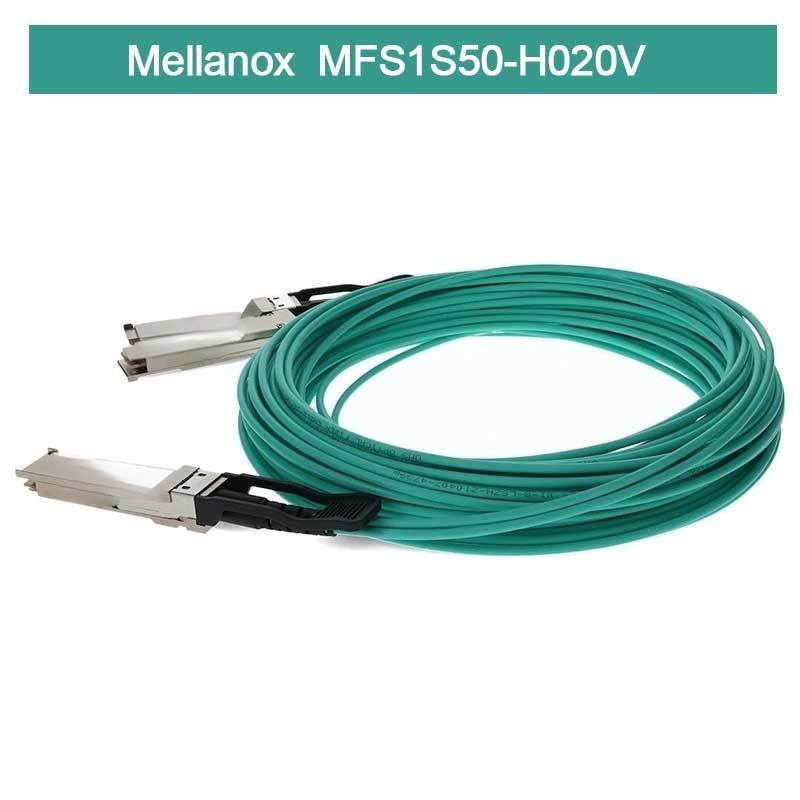

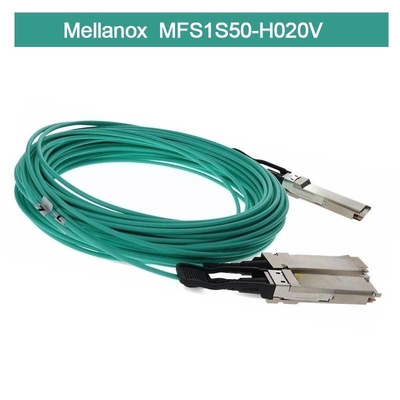

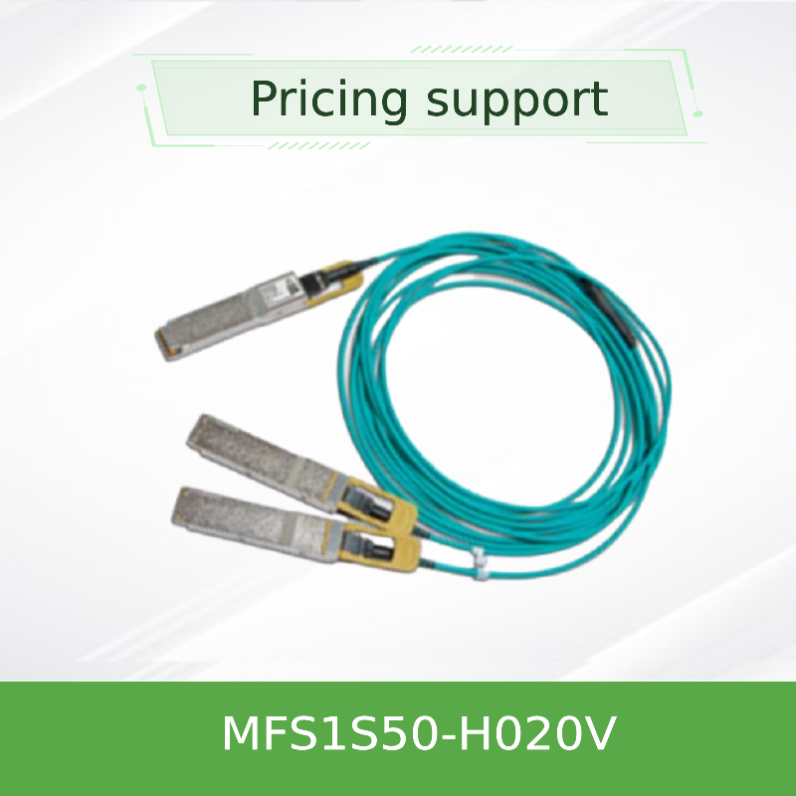

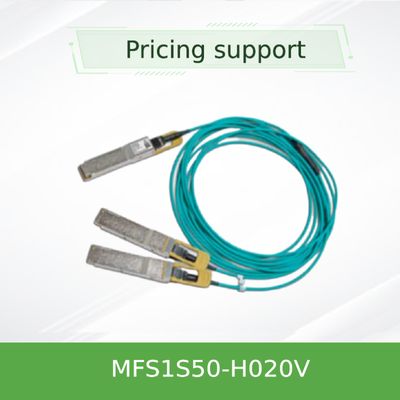

Mellanox® MFS1S50-HxxxE es un QSFP56 VCSEL-basado (laser de Superficie-emisión de la cavidad vertical), 200Gb/s rentable 2 al cable óptico activo del divisor de x 100Gb/s (AOC) diseñado para el uso en sistemas de 200Gb/s InfiniBand HDR (alta tarifa de datos).

El cable de MFS1S50-HxxxE es obediente con SFF-8665 para la solución enchufable QSFP56. Proporciona conectividad entre las unidades de sistema con un conector 200Gb/s en un lado y dos conectores separados 100Gb/s en el otro lado, tal como un interruptor y dos servidores. El cable conecta señales de datos de cada uno de los 4 pares de MMF (fibra multi del modo) en el solo extremo QSFP56 con los pares duales de cada uno de los extremos del multiport QSFP56. Cada extremo QSFP56 del cable comprende un EEPROM que proporciona el producto y la situación que supervisa la información, que se puede leer por el sistema huesped.

La prueba rigurosa de la producción asegura la mejores experiencia, funcionamiento y durabilidad de la instalación de la hacia fuera-de--caja.

La calidad única de Mellanox que las soluciones activas del cable de la fibra proporcionan la conectividad poder-eficiente para el centro de datos interconecta. Permiten un ancho de banda portuario más alto, densidad y flexibilidad de configuración en un bajo costo, y requisito de alimentación reducido en los centros de datos.

NVIDIA® MFS1S50 es un QSFP56 VCSEL-basado (laser de Superficie-emisión de la cavidad vertical), 200Gb/s rentable 2 al cable óptico activo del divisor de x 100Gb/s (AOC) diseñado para el uso en sistemas de 200Gb/s InfiniBand (IB) HDR (alta tarifa de datos).

El cable MFS1S50 es obediente con SFF-8665 para la solución enchufable QSFP56. Proporciona conectividad entre las unidades de sistema con un conector 200Gb/s en un lado y dos conectores separados 100Gb/s en el otro lado, tal como un interruptor y dos servidores. El cable conecta señales de datos de cada uno de los 4 pares de MMF (fibra multi del modo) en el solo extremo QSFP56 con los pares duales de cada uno de los extremos del multiport QSFP56. Cada extremo QSFP56 del cable comprende un EEPROM que proporciona el producto y la situación que supervisa la información, que se puede leer por el sistema huesped.

Las soluciones del cable de la único-calidad de Nvidia proporcionan la conectividad poder-eficiente para el centro de datos interconectan. Permite un ancho de banda más alto del puerto, densidad y flexibilidad de configuración en un bajo costo, y requisito de alimentación reducido en los centros de datos.

La prueba rigurosa de la producción asegura la mejores experiencia, funcionamiento y durabilidad de la instalación de la hacia fuera-de--caja.

Información el ordenar

Especificaciones máximas absolutas

Los grados máximos absolutos son los más allá de las cuales el daño al dispositivo puede ocurrir.

La operación prolongada entre las especificaciones operativas y los grados máximos absolutos no se piensa y puede causar la degradación permanente del dispositivo.

Grados máximos absolutos

Especificaciones ambientales

Esta tabla muestra las especificaciones ambientales para el producto.

Especificaciones operativas

Esta sección muestra la gama de valores para la operación normal. La filtración de la fuente de alimentación del tablero del anfitrión se debe diseñar como se recomienda en espec. del comité de SFF.

Especificaciones eléctricas

Notas:

• Los ámbitos múltiples del reloj se apoyan solamente en el línea-lado Rx. El lado Rx del anfitrión apoya un solo ámbito del reloj solamente.
• La cerradura de los CDR de QSFP Tx puede ocurrir solamente si el carril 4 de Tx está transmitiendo datos.

Descarga electrostática (ESD)

Este producto es compatible con los niveles del ESD en condiciones del centro de datos típico y certificados de acuerdo con los estándares enumerados en la sección reguladora de la conformidad. El producto se envía con las tapas protectoras en todos los conectores para protegerlo durante el envío. En la dirección normal y la operación de cables de alta velocidad y de transmisores-receptores ópticos, el ESD es de interés durante la inserción en la jaula de QSFP del servidor/del interruptor. Por lo tanto, el ESD estándar que maneja precauciones debe ser observado. Éstos incluyen el uso de las correas puestas a tierra de la muñeca/del zapato y del piso del ESD dondequiera que se extraiga/se inserte un cable/un transmisor-receptor. Descargas electrostáticas al exterior del chasis del equipo de anfitrión después de que la instalación esté conforme a requisitos a nivel sistema del ESD.

Dirección y limpieza

El transmisor-receptor se puede dañar por la exposición a las oleadas actuales y sobre acontecimientos del voltaje. Tome el cuidado para restringir la exposición a las condiciones definidas en grados máximos absolutos. Observe las precauciones de dirección normales para los dispositivos descarga-sensibles electrostáticos. El transmisor-receptor se envía con los tapones antipolvo en el puerto eléctrico y óptico. El casquillo en el puerto óptico debe siempre existir cuando no hay cable de la fibra conectó. El conector óptico tiene una superficie ahuecada del conector se exponga que siempre que no tenga ningún cable ni casquillo.

Antes de la inserción del cable de la fibra, limpie el conector de cable para prevenir la contaminación de ella. El tapón antipolvo se asegura de que las óptica sigan siendo limpias y ninguna limpieza adicional debe ser necesaria. En caso de contaminación, las herramientas de limpieza estándar y los métodos deben ser utilizados. Los líquidos no deben ser aplicados.

Las soluciones completas apilan Provider.We para proporcionar una ventanilla única para el establecimiento de una red. Del hardware (los interruptores, NIC, interconectan) al software (OS, gestión, firmware) y a la ayuda, nuestra cartera amplia cubrirá sus necesidades del establecimiento de una red. Más allá de la red, nuestro ecosistema asegura compatibilidad con otros productos de NVIDIA, así como ofrendas de los socios y de los OEM dominantes.

Descargue + funcionamiento para los usos de aceleración del servidor y de Storage.Whether con InfiniBand o RoCE, o aislando las cargas de trabajo dominantes vía el DPU, nuestro software definido, las ofrendas aceleradas hardware le permite dedicar sus recursos del cálculo y del almacenamiento a los usos, no dirección de la red.

Interoperabilidad

Para las configuraciones probadas con el AOCs refiera por favor al informe a nivel sistema de la calificación del producto (SLP).

Rate Select

AOC apoya la tarifa selecta, que es controlada escribiendo a los registros 0x57-0x58. Dos pedazos se asignan para cada carril del receptor en el byte 0x57 (87dec, Rxn_Rate_Select) y dos pedazos para cada carril del transmisor en el byte 0x58 (88dec, Txn_Rate_Select) para especificar hasta cuatro bitratos, según lo definido en el Rev SFF-8636 2.9.2 CODIFICACIONES del cuadro 6-5 XN_RATE_SELECT. Los cuatro carriles se requieren para tener el mismo valor selecto de la tarifa.

La tabla abajo especifica la tarifa para cada ajuste selecto de la tarifa.

Rate Select Encodings

Especificaciones mecánicas
