Especificaciones de producto de MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC
Introducción

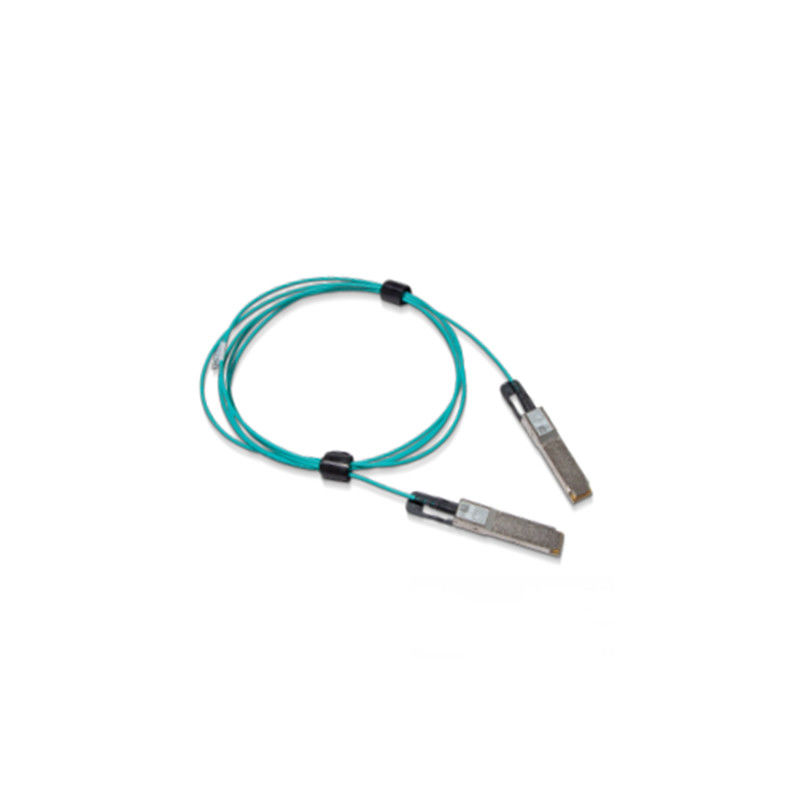

El NVIDIA® MFS1S00 es (laser de Superficie-emisión de la cavidad vertical) un cable óptico activo VCSEL-basado QSFP56 (AOC) diseñado para el uso en sistemas de 200Gb/s InfiniBand (IB) HDR (alta tarifa de datos).
El MFS1S00 AOC ofrece alta densidad y flexibilidad de configuración portuaria, y un alcance mucho más largo que los cables de cobre pasivos en los centros de datos. Puesto que AOC es enchufable caliente, es fácil instalar y substituir.
El MFS1S00 tiene un puerto obediente estándar SFF-8665 QSFP56 en el lado eléctrico hacia el sistema huesped. Contiene cuatro transmisores-receptores ópticos con varios modos de funcionamiento de las fibras (MMF) por el extremo, cada uno que actúa a los índices de datos hasta de 50Gb/s.
El MFS1S00 ofrece retiming a elección por el carril para ambos sus transmisores ópticos y receptores hasta las tarifas 50Gb/s.
Las soluciones únicas del cable de la calidad de Nvidia proporcionan la conectividad poder-eficiente para el centro de datos interconectan. Permite un ancho de banda más alto del puerto, densidad y flexibilidad de configuración en un bajo costo, y requisito de alimentación reducido en los centros de datos. La prueba rigurosa de la producción asegura la mejores experiencia, funcionamiento y durabilidad de la instalación de la hacia fuera-de--caja.
| Puntos culminantes |
| * hasta tarifa de datos 200Gb/s |
| * amplitud y pre-énfasis programables de la salida de Rx |
| * equalizador programable de la entrada de Tx |
| * retiming a elección |
| * puerto obediente SFF-8665 QSFP28 |
| * sola fuente de alimentación 3.3V |
| * disipación de poder 2.2W (tipo, cada extremo con retiming) |
| * AZUFAIFAS bajas |
| * longitud del hasta 100m |
| * enchufable caliente |
| * RoHS obediente |
| * interfaz obediente de la gestión de SFF-8636 I2C |
Especificaciones máximas absolutas
Los grados máximos absolutos son los más allá de las cuales el daño al dispositivo puede ocurrir.
La operación prolongada entre las especificaciones operativas y los grados máximos absolutos no se piensa y puede causar la degradación permanente del dispositivo.
Especificaciones ambientales
Esta tabla muestra las especificaciones ambientales para el producto.
Especificaciones operativas
Esta sección muestra la gama de valores para la operación normal. La filtración de la fuente de alimentación del tablero del anfitrión se debe diseñar como se recomienda en espec. del comité de SFF.
- La lectura interna de la temperatura con DDMI hasta de 75°C se permite.
Especificaciones eléctricas
Notas:
- Los ámbitos múltiples del reloj se apoyan solamente en el línea-lado Rx. El lado Rx del anfitrión apoya un solo ámbito del reloj solamente.
- La cerradura de los CDR de QSFP Tx puede ocurrir solamente si el carril 1 de Tx está transmitiendo datos
- Interoperabilidad
Para las configuraciones probadas con el AOCs, refiera por favor al informe a nivel sistema de la calificación del producto (SLP).
Rate Select
AOC apoya la tarifa selecta, que es controlada escribiendo a los registros 0x57-0x58. Dos pedazos se asignan para cada carril del receptor en el byte 0x57 (87dec, Rxn_Rate_Select) y dos pedazos para cada carril del transmisor en el byte 0x58 (88dec, Txn_Rate_Select) para especificar hasta cuatro bitratos, según lo definido en el Rev SFF-8636 2.9.2 CODIFICACIONES del cuadro 6-5 XN_RATE_SELECT. Los cuatro carriles se requieren para tener el mismo valor selecto de la tarifa.
La tabla abajo especifica la tarifa para cada ajuste selecto de la tarifa.
Rate Select Encodings
| modelo |
descripción |
| MFS1S00-H005V |
Cable 200Gb 100Gb 25Gb 40Gb los 5M 10M de Mellanox AOC DAC el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cable 200Gb 100Gb 25Gb 40Gb los 5M 10M del desbloqueo del mellanox el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cable de cobre pasivo 200Gb 100Gb 25Gb 40Gb los 5M 10M del mellanox el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cables 200Gb 100Gb 25Gb 40Gb los 5M 10M del infiniband del mellanox el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cable 200Gb 100Gb 25Gb 40Gb los 5M 10M de la consola el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cable activo 200Gb 100Gb 25Gb 40Gb los 5M 10M de la fibra el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cables 200Gb 100Gb 25Gb 40Gb los 5M 10M del hdr el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cable 200Gb 100Gb 25Gb 40Gb los 5M 10M del divisor del mellanox el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cables 200Gb 100Gb 25Gb 40Gb los 5M 10M del edr del mellanox el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cable de interconexión de alta velocidad 200Gb 100Gb 25Gb 40Gb los 5M 10M el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cable de interconexión rápido 200Gb 100Gb 25Gb 40Gb los 5M 10M el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
Cable de Ethernet 200Gb 100Gb 25Gb 40Gb los 5M 10M el 15M los 20M 30 QSFP28 QSFP56 |
| MFS1S00-H005V |
Cable 200Gb 100Gb 25Gb 40Gb los 5M 10M de InfiniBand el 15M los 20M los 30M QSFP28 QSFP56 |
| MFS1S00-H005V |
cables 200Gb 100Gb 25Gb 40Gb los 5M 10M del hdr el 15M los 20M los 30M QSFP28 QSFP56 |
