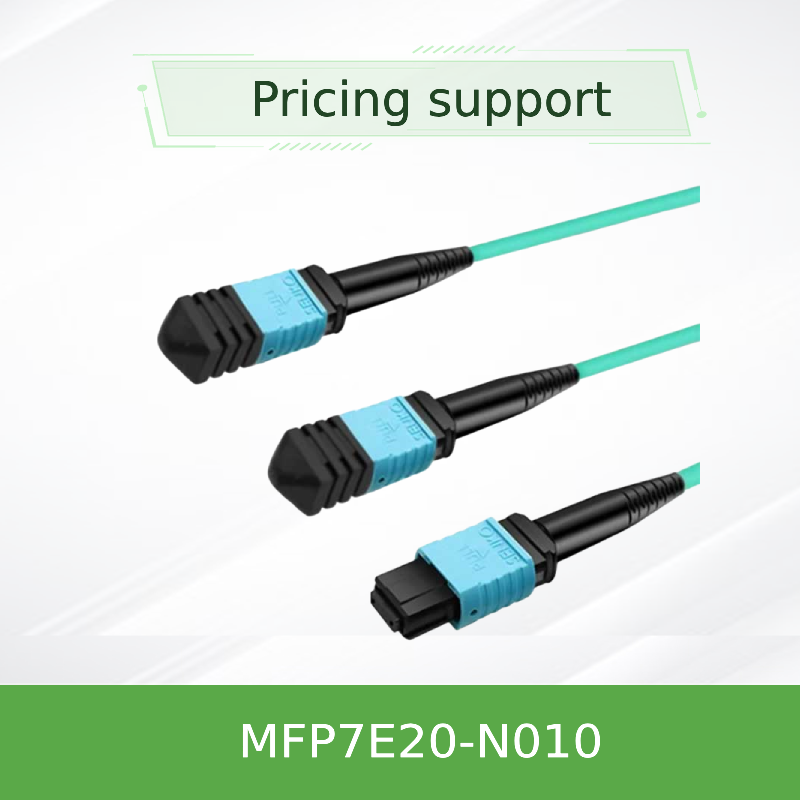

Cable Mellanox MFP7E20-N010 de fibra óptica pasiva multimodo MPO-12/APC a 2x MPO-12/APC, 10m
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E20-N010 |
| Documento: | MFP7E20-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo de producto: | MFP7E20-N010 | Tipo de cable: | Cable de fibra pasiva multimodo |
|---|---|---|---|
| Longitud: | 10 m | Tipo de fibra: | OM4, 50/125 µm |
| Conectores: | MPO-12/APC (hembra) | Pérdida de inserción: | ≤ 0.35 + 0.0004 × L DB |
| Resaltar: | QSFP+ Mellanox AOC,56Gb/S Mellanox AOC,cable del aoc de los 10m qsfp+ |
||
Descripción de producto
Cable de fibra pasiva multimodo MPO-12/APC a 2x MPO-12/APC, NVIDIA MFP7E20-N010, 10 m
1. Descripción general del producto
El NVIDIA MFP7E20-N010 es un cable de fibra pasiva de alto rendimiento, multimodo, divisor de 4 canales a dos canales, diseñado para interconexiones de centros de datos de próxima generación. Este cable de fibra óptica cuenta con conectores MPO-12/APC en ambos extremos, lo que garantiza una reflexión posterior mínima y una integridad de señal superior. Está diseñado para admitir protocolos de transmisión de datos de alta velocidad, incluidos InfiniBand NDR, Ethernet y NVLink, lo que lo convierte en una solución ideal para conectar sistemas de computación y almacenamiento de alto rendimiento.
2. Características clave
- Cubierta exterior flexible redonda LSZH (Low Smoke Zero Halogen) para una fácil instalación y mayor seguridad
- Mecanismo de cierre de empujar-tirar para una conexión/desconexión segura y rápida
- Conectores MPO-12/APC hembra a hembra con pulido en ángulo de 8 grados para reducir la reflexión óptica posterior
- Fibras multimodo OM4 de 50/125 µm que admiten alcances de hasta 50 metros
- Alineación de fibra cruzada tipo B para conexión directa de transceptor a transceptor
- Cumple con las normas Telcordia GR-1435 y IEC para fiabilidad y rendimiento
3. Tecnología y estándares principales
Este cable de fibra pasiva utiliza conectores MPO-12/APC estándar de la industria que cumplen con IEC 61754-7 y ANSI/TIA/EIA 604-5. El pulido de contacto físico en ángulo (APC) garantiza una pérdida de retorno ≥35 dB, fundamental para mantener la calidad de la señal en entornos de alta velocidad. El cable admite los protocolos InfiniBand NDR, 400GbE y NVLink, lo que lo hace versátil para una variedad de aplicaciones de alto rendimiento.
4. Principio de funcionamiento
El cable utiliza un esquema de cableado cruzado tipo B donde las líneas de transmisión de un extremo se enrutan a las líneas de recepción en el extremo opuesto. El conector MPO-12/APC se interconecta con precisión con los transceptores compatibles, utilizando pines y orificios de alineación para una posición precisa de la fibra. Las 8 fibras activas facilitan la comunicación bidireccional, mientras que 4 fibras adicionales sirven como elementos de resistencia.
5. Aplicaciones típicas
- Conexión de transceptores OSFP DR8 de doble puerto en conmutadores NVIDIA a adaptadores ConnectX-7 o DPUs BlueField-3
- Enlaces ópticos de corto alcance dentro de centros de datos de alto rendimiento y clústeres HPC
6. Especificaciones y guía de selección
| Parámetro | Valor |
|---|---|
| Modelo del producto | MFP7E20-N010 |
| Tipo de cable | Cable de fibra pasiva multimodo |
| Longitud | 10 m |
| Tipo de fibra | OM4, 50/125 µm |
| Conectores | MPO-12/APC (hembra) |
| Pérdida de inserción | ≤ 0.35 + 0.0004×L dB |
| Pérdida de retorno | ≥ 35 dB |
| Color de la cubierta | Aqua |
| Temperatura de funcionamiento | 0°C a 70°C |
7. Ventajas y puntos de venta
- Rendimiento óptico superior con baja pérdida de inserción y alta pérdida de retorno
- Diseñado para ser compatible con los transceptores y sistemas de alta velocidad de NVIDIA
- Construcción robusta con cubierta LSZH para mayor seguridad en entornos críticos
- Preterminado y probado en fábrica para una fiabilidad inmediata
8. Servicio y soporte
Ofrecemos consultas al cliente y soporte técnico las 24 horas del día, los 7 días de la semana. Todos los productos se suministran con garantía y se prueban antes del envío. Hay descuentos por pedidos al por mayor y opciones de longitud personalizada disponibles.
9. Preguntas frecuentes
P: ¿Se puede utilizar este cable con transceptores QSFP112?
R: Sí, los extremos del divisor son compatibles con los transceptores OSFP y QSFP112.
P: ¿Cuál es la longitud máxima admitida?
R: El cable admite hasta 50 metros con fibra multimodo OM4.
P: ¿Es este un cable cruzado o directo?
R: Es un cable de fibra pasiva cruzado tipo B.
10. Manipulación y precauciones
- Utilice siempre limpiadores de conectores ópticos antes del acoplamiento
- No retire las tapas antipolvo hasta que esté listo para la instalación
- Evite doblar por debajo del radio mínimo de 30 mm
- No mezcle conectores MPO-12/APC con MPO-12/UPC
