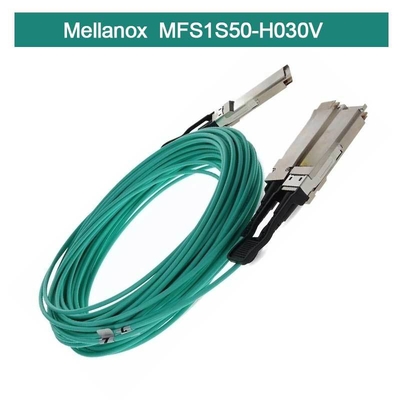

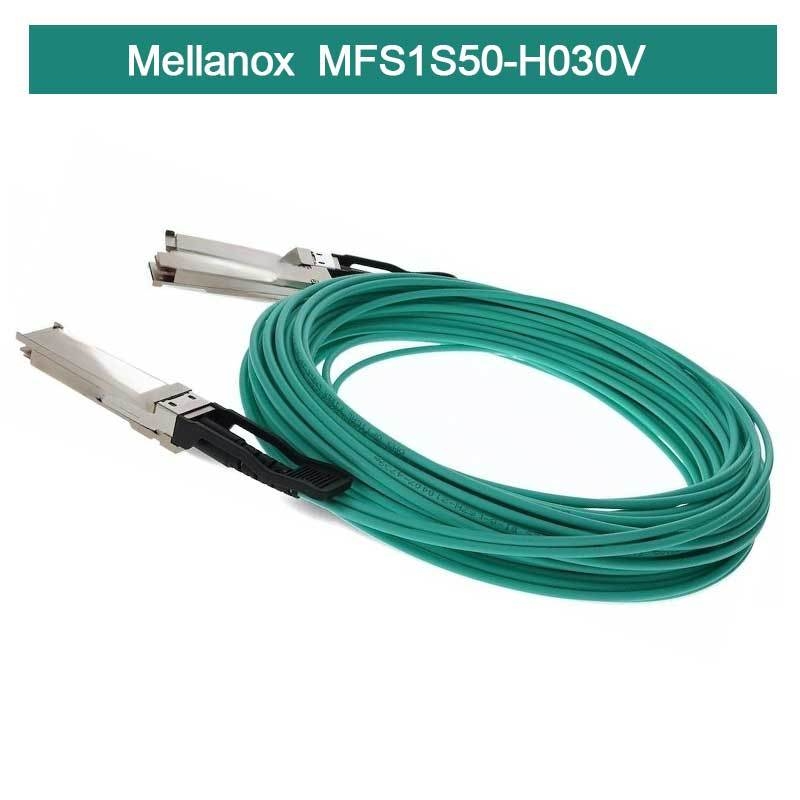

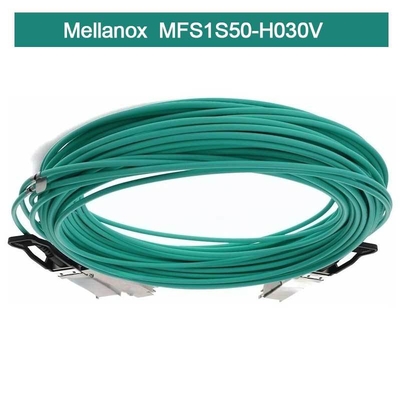

Infiniband Mellanox AOC MFS1S50-H030V VPI HDR & ETH 2x100Gb/S 30M QSFP56 nuevo y original
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFS1S50-H030V |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | cartón |
| Tiempo de entrega: | 7-10days |
| Condiciones de pago: | T/T, Western Union, MoneyGram Xtransfer |
| Capacidad de la fuente: | 10000PCS/MONTH |
|
Información detallada |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| Output transition time, 20% to 80%: | 9.5ps | Near-end output eye height: | 70mVpp |
| Near-end ESMW: | 0.265UI | Differential data output swing at TP4: | 900mVpp |
| Resaltar: | Cables del infiniband del mellanox HDR100,Cables del infiniband del mellanox de ETH,Cable del divisor del mellanox HDR100 |
||
Descripción de producto

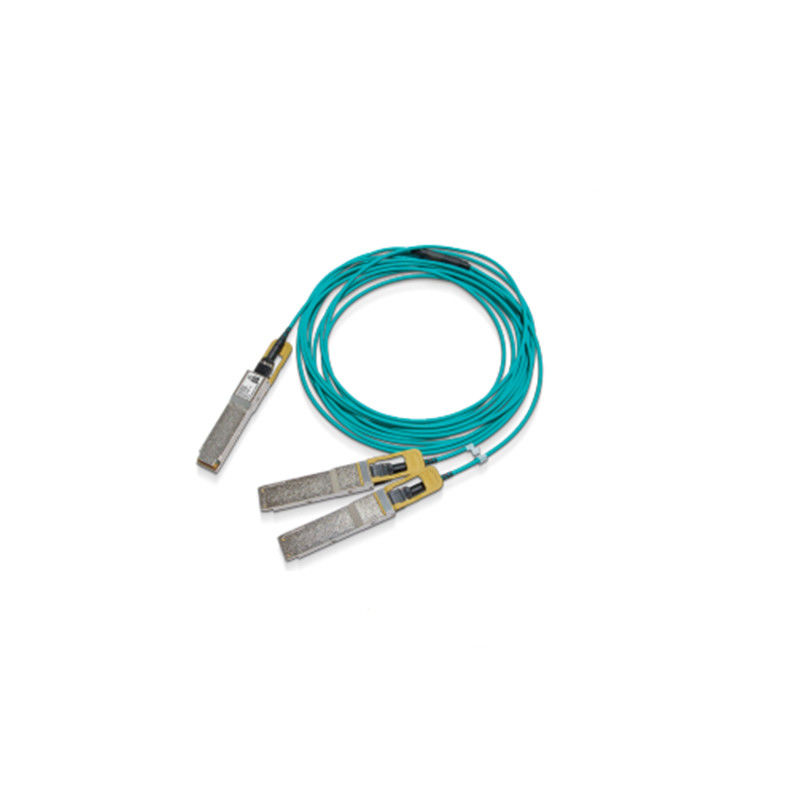

Cable divisor óptico activo MMF de 200 Gb/s HDR a 2x100 Gb/s HDR100 (QSFP56 a 2xQSFP56)
Mellanox® MFS1S50-HxxxE es un cable divisor óptico activo (AOC) rentable basado en VCSEL (Vertical Cavity Surface-Emitting Laser) QSFP56, diseñado para su uso en sistemas InfiniBand HDR (High Data Rate) de 200 Gb/s.
El cable MFS1S50-HxxxE cumple con SFF-8665 para la solución enchufable QSFP56. Proporciona conectividad entre unidades de sistema con un conector de 200 Gb/s en un lado y dos conectores separados de 100 Gb/s en el otro lado, como un conmutador y dos servidores. El cable conecta las señales de datos de cada uno de los 4 pares MMF (Multi Mode Fiber) en el extremo QSFP56 único a los pares dobles de cada uno de los extremos multiport QSFP56. Cada extremo QSFP56 del cable comprende una EEPROM que proporciona información de monitoreo del producto y del estado, que puede ser leída por el sistema host.
Las rigurosas pruebas de producción garantizan la mejor experiencia de instalación, rendimiento y durabilidad desde el primer momento.
Las soluciones de cable de fibra activa de calidad única de Mellanox’s proporcionan conectividad de eficiencia energética para las interconexiones de centros de datos. Permiten un mayor ancho de banda de puerto, densidad y configurabilidad a bajo costo, y una menor necesidad de energía en los centros de datos.
NVIDIA® MFS1S50 es un cable divisor óptico activo (AOC) rentable basado en VCSEL (Vertical Cavity Surface-Emitting Laser) QSFP56, diseñado para su uso en sistemas InfiniBand (IB) HDR (High Data Rate) de 200 Gb/s.
El cable MFS1S50 cumple con SFF-8665 para la solución enchufable QSFP56. Proporciona conectividad entre unidades de sistema con un conector de 200 Gb/s en un lado y dos conectores separados de 100 Gb/s en el otro lado, como un conmutador y dos servidores. El cable conecta las señales de datos de cada uno de los 4 pares MMF (Multi Mode Fiber) en el extremo QSFP56 único a los pares dobles de cada uno de los extremos multiport QSFP56. Cada extremo QSFP56 del cable comprende una EEPROM que proporciona información de monitoreo del producto y del estado, que puede ser leída por el sistema host.
Información para pedidos
|
Número de pieza para pedidos
|
Descripción
|
|---|---|
| MFS1S50-H003V | Cable óptico activo NVIDIA, 200 Gb/s a 2x100 Gb/s IB HDR, QSFP56 a 2xQSFP56, 3 m |
| MFS1S50-H005V | Cable óptico activo NVIDIA, 200 Gb/s a 2x100 Gb/s IB HDR, QSFP56 a 2xQSFP56, 5 m |
| MFS1S50-H010V | Cable óptico activo NVIDIA, 200 Gb/s a 2x100 Gb/s IB HDR, QSFP56 a 2xQSFP56, 10 m |
| MFS1S50-H015V | Cable óptico activo NVIDIA, 200 Gb/s a 2x100 Gb/s IB HDR, QSFP56 a 2xQSFP56, 15 m |
| MFS1S50-H020V | Cable óptico activo NVIDIA, 200 Gb/s a 2x100 Gb/s IB HDR, QSFP56 a 2xQSFP56, 20 m |
| MFS1S50-H030V | Cable óptico activo NVIDIA, 200 Gb/s a 2x100 Gb/s IB HDR, QSFP56 a 2xQSFP56, 30 m |
Especificaciones máximas absolutas
Las clasificaciones máximas absolutas son aquellas más allá de las cuales pueden producirse daños en el dispositivo.
El funcionamiento prolongado entre las especificaciones operativas y las clasificaciones máximas absolutas no está previsto y puede causar una degradación permanente del dispositivo.
Descarga electrostática (ESD)
Este producto es compatible con los niveles de ESD en entornos operativos típicos de centros de datos y está certificado de acuerdo con los estándares enumerados en la Sección de Cumplimiento Normativo. El producto se envía con tapas protectoras en todos los conectores para protegerlo durante el envío. En la manipulación y el funcionamiento normales de cables de alta velocidad y transceptores ópticos, la ESD es motivo de preocupación durante la inserción en la jaula QSFP del servidor/conmutador. Por lo tanto, deben observarse las precauciones estándar de manipulación de ESD. Estas incluyen el uso de correas de muñeca/zapatos conectados a tierra y suelo ESD siempre que se extraiga/inserte un cable/transceptor. Las descargas electrostáticas en el exterior del chasis del equipo host después de la instalación están sujetas a los requisitos de ESD a nivel de sistema.
Manipulación y limpieza
El transceptor puede dañarse por la exposición a sobretensiones de corriente y eventos de sobretensión. Tenga cuidado de restringir la exposición a las condiciones definidas en las Clasificaciones Máximas Absolutas. Observe las precauciones de manipulación normales para dispositivos sensibles a descargas electrostáticas. El transceptor se envía con tapas antipolvo tanto en el puerto eléctrico como en el óptico. La tapa del puerto óptico siempre debe estar colocada cuando no haya un cable de fibra conectado. El conector óptico tiene una superficie de conector empotrada que queda expuesta siempre que no tiene cable ni tapa.
Antes de insertar el cable de fibra, limpie el conector del cable para evitar la contaminación. La tapa antipolvo asegura que la óptica permanezca limpia y no se necesita limpieza adicional. En caso de contaminación, se deben utilizar herramientas y métodos de limpieza estándar. No se deben aplicar líquidos.
Interoperabilidad
Para las configuraciones probadas con los AOC, consulte el informe de calificación del producto a nivel de sistema (SLP).
Selección de velocidad
El AOC admite la selección de velocidad, que se controla escribiendo en los registros 0x57-0x58. Se asignan dos bits para cada carril de receptor en el byte 0x57 (87dec, Rxn_Rate_Select) y dos bits para cada carril de transmisor en el byte 0x58 (88dec, Txn_Rate_Select) para especificar hasta cuatro velocidades de bits, como se define en SFF-8636 Rev 2.9.2 Tabla 6-5 XN_RATE_SELECT ENCODINGS. Se requiere que los cuatro carriles tengan el mismo valor de selección de velocidad.
La siguiente tabla especifica la velocidad para cada configuración de selección de velocidad.
Codificaciones de selección de velocidad
|
Valor de selección de velocidad
|
Velocidad de funcionamiento (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
Los cables LinkX AOC están disponibles en factor de forma pequeño enchufable (SFP) y factor de forma pequeño cuádruple enchufable (QSFP) y en velocidades de línea de 10 y 25G sin retorno a cero (NRZ) y modulación de amplitud de pulso de 4 niveles (PAM4) de 50G. Con pruebas de fábrica al 100 por ciento en configuraciones de extremo a extremo, todos los cables LinkX AOC ofrecen un BER extremadamente bajo en comparación con los estándares y competidores de la industria. Esto mejora el rendimiento y la fiabilidad del sistema y garantiza una integridad de la señal óptima con el mejor rendimiento de extremo a extremo.
Peso ligero, alto flujo de aire, largo alcance
Los cables LinkX AOC se utilizan ampliamente en la nube y superordenadores debido a su propuesta de bajo costo y alto valor y a su mayor fiabilidad en comparación con los transceptores con conectores. Los LinkX AOC coinciden con las mismas configuraciones de divisor que los cables de cobre de conexión directa (DAC), pero son más ligeros, más flexibles, permiten más flujo de aire y admiten alcances más largos, que se extienden hasta 30–100 metros. Los AOC se utilizan ampliamente para conectar sistemas de inteligencia artificial basados en GPU NVIDIA a redes Ethernet y estructuras de almacenamiento Ethernet (ESF).
