NVIDIA Spectrum SN3000 MSN3700-CS2F: Conmutador de red abierto de alta densidad 100GbE

1. Descripción general del producto

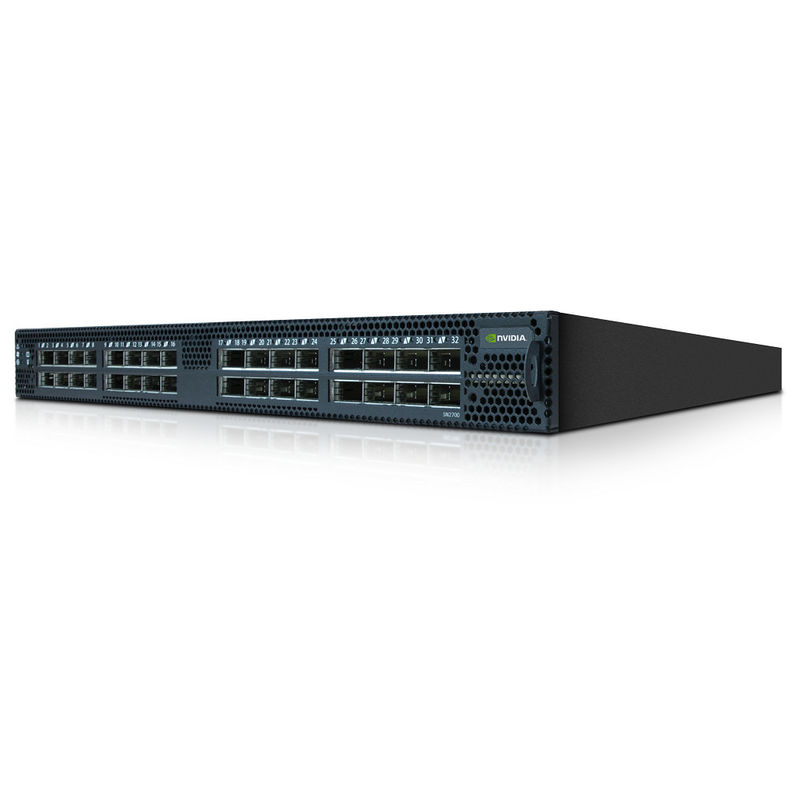

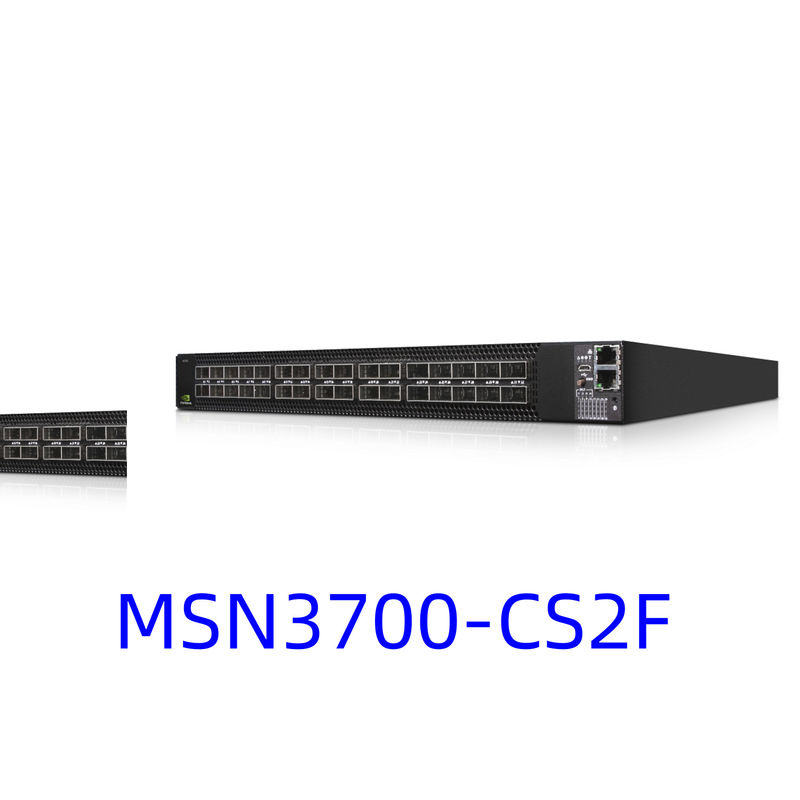

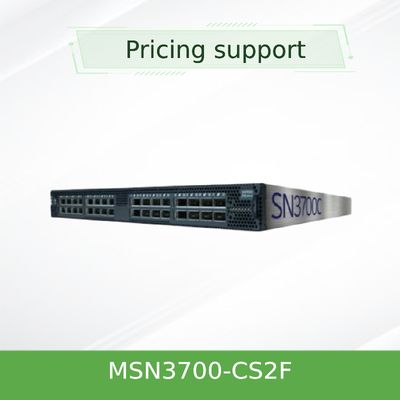

El MSN3700-CS2F es un conmutador de red de factor de forma 1U de la serie Spectrum SN3000 de NVIDIA,ofrecer 32 puertos de conectividad 100GbE con la flexibilidad de dividir puertos para conexiones de servidor 10/25GbEConstruido sobre la arquitectura ASIC Spectrum-2, este switch Ethernet abierto proporciona 6.4Tb/s de rendimiento sin bloqueo, lo que lo convierte en una solución ideal para las implementaciones de centros de datos modernos.Con soporte para múltiples sistemas operativos incluyendo NVIDIA Onyx, este switch de red ofrece flexibilidad y rendimiento sin precedentes para entornos de computación en la nube, empresarial y de alto rendimiento.

2. Características clave

• 32 puertos QSFP28 que admiten velocidades de 100GbE, 50GbE, 40GbE y 25GbE
• Capacidad de división de puertos para admitir hasta 128 x 10/25GbE de conexiones
• 6Capacidad de conmutación de.4Tb/s con 4.76 mil millones de paquetes por segundo
• Conmutación de corte a través con latencia constante de 425ns
• Buffer de paquetes totalmente compartido de 42 MB para absorción de ráfagas
• Fuentes de alimentación alternativas (CA) con redundancia de ventilador N+1
• Preinstalado con el sistema operativo de red NVIDIA Onyx

3Tecnologías avanzadas

La serie SN3000 incorpora el ASIC Spectrum-2 de NVIDIA con soporte para:

• RoCE (RDMA sobre Ethernet convergente) para redes directas con GPU
• Enrutamiento y puente VXLAN con aceleración de hardware
• Telemetría avanzada con tecnología What Just Happened (WJH)
• Telemetría de red en banda (INT) para el seguimiento en tiempo real
• Pipeline programable con inspección profunda de paquetes (hasta 512 bytes)
• Estándares Ethernet abiertos, incluido ONIE, para flexibilizar el sistema operativo de red

4Arquitectura operativa

El MSN3700-CS2F utiliza una arquitectura de búfer de paquetes totalmente compartida que asigna dinámicamente la memoria a través de todos los puertos, asegurando una distribución justa del ancho de banda y evitando el bloqueo de la cabeza de línea.El interruptor funciona en modo de corte a travésEste enfoque minimiza la latencia manteniendo el rendimiento de la velocidad de línea.El ASIC Spectrum-2 procesa los paquetes en un solo paso, incluso para operaciones complejas como el enrutamiento VXLAN y la traducción de direcciones de red.

5Escenarios de despliegue

• Capa de columna vertebral del centro de datos que admite conectividad de tejido de 100GbE
• Conmutador de hoja de alta densidad para conectividad de servidor de 25 GbE
• Red de clusters AI/ML con soporte RoCE para NVIDIA GPUDirect
• Infraestructura en la nube con redes superpuestas VXLAN
• Tejidos de almacenamiento con soporte NVMe sobre Tejidos (NVMe-oF)
• Redes de negociación financiera que requieren baja latencia y alto rendimiento

6Especificaciones técnicas

7Ventajas competitivas

• Densidad de puerto líder en la industria en un factor de forma de 1 U
• El búfer de paquetes totalmente compartido garantiza una asignación justa de ancho de banda
• Las capacidades avanzadas de telemetría reducen el tiempo medio de resolución
• El diseño de Ethernet abierto evita el bloqueo del proveedor
• Escala VXLAN superior con 10 veces más túneles que los competidores
• Velocidades de puerto flexibles de 1GbE a 100GbE mediante cables de corte
• Soporte integral de RoCE para cargas de trabajo directas de GPU

8Servicio y apoyo

El MSN3700-CS2F viene con una garantía estándar de hardware limitada de 1 año con 14 días hábiles de respuesta.Despacho de un técnico de 4 horasNVIDIA ofrece servicios profesionales para el diseño, implementación y optimización de la infraestructura de red.

9Preguntas frecuentes

P: ¿Se puede utilizar este interruptor con otros sistemas operativos de red?
R: Sí, aunque está preinstalado con NVIDIA Onyx, el switch admite cualquier sistema operativo de red compatible con ONIE, incluidos Cumulus Linux y SONIC.

P: ¿Qué tipos de transceptores y cables se admiten?
R: El interruptor admite una amplia gama de transceptores DAC, AOC y de fibra, incluidas las ópticas 100GbE SR4, LR4, CWDM4 y PSM4.

P: ¿Es el interruptor adecuado para las implementaciones de RoCE?
R: Sí, el ASIC Spectrum-2 proporciona un soporte robusto de RoCE con funciones de control de congestión y aislamiento del tráfico.

P: ¿Cuál es el consumo de energía del interruptor?
R: El consumo de energía típico es de 300 W con un consumo máximo de 400 W según la configuración y utilización del puerto.

10. Notas de instalación y funcionamiento

• Asegurar un espacio libre adecuado para el flujo de aire alrededor del interruptor
• Verificar la compatibilidad de los transceptores y cables antes de su implementación
• Operar en condiciones ambientales especificadas (0°C a 40°C, humedad del 5 al 85%)
• Seguir las precauciones adecuadas de ESD durante la instalación
• Cumple con las normas de seguridad, incluidas CB, CE, cTUVus y CU
• El cumplimiento EMC incluye las certificaciones FCC, ICES, RCM y VCCI
