Interruptor portuario de 40 Mellanox Infiniband no que bloquea HDR manejado 200Gb/S MQM8700-HS2F
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MQM8700-HS2F (920-9B110-00FH-0MD) |
| Documento: | MQM8700 series.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | PC 1 |
|---|---|
| Condiciones de pago: | T/T |
|
Información detallada |
|||
| Modelo: | MQM8700-HS2F | Aplicación: | Servidor |
|---|---|---|---|
| Palabra clave: | interruptor de red Mellanox | Configuración de puerto: | 40 x QSFP56 HDR 200GB/S Puertos |
| Estado latente: | <90 nanosegundos | Condición: | Nuevo y original |
| Resaltar: | Interruptor portuario de 40 HDR Mellanox Infiniband,No bloqueo del interruptor de HDR Mellanox Infiniband,200Gb/S MELLANOX MQM8700-HS2F |
||
Descripción de producto

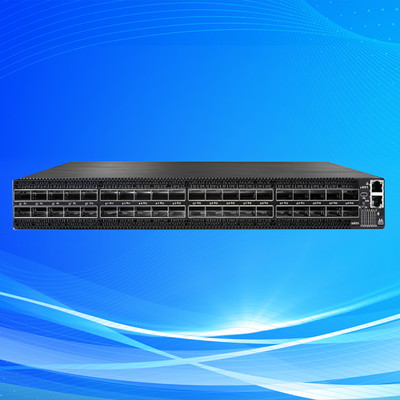

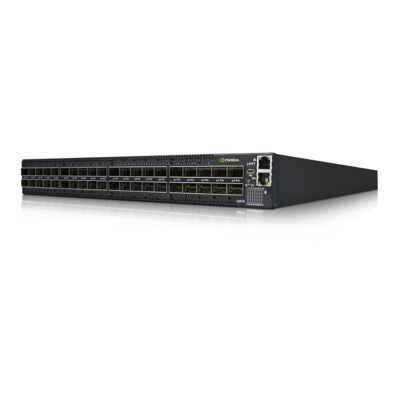

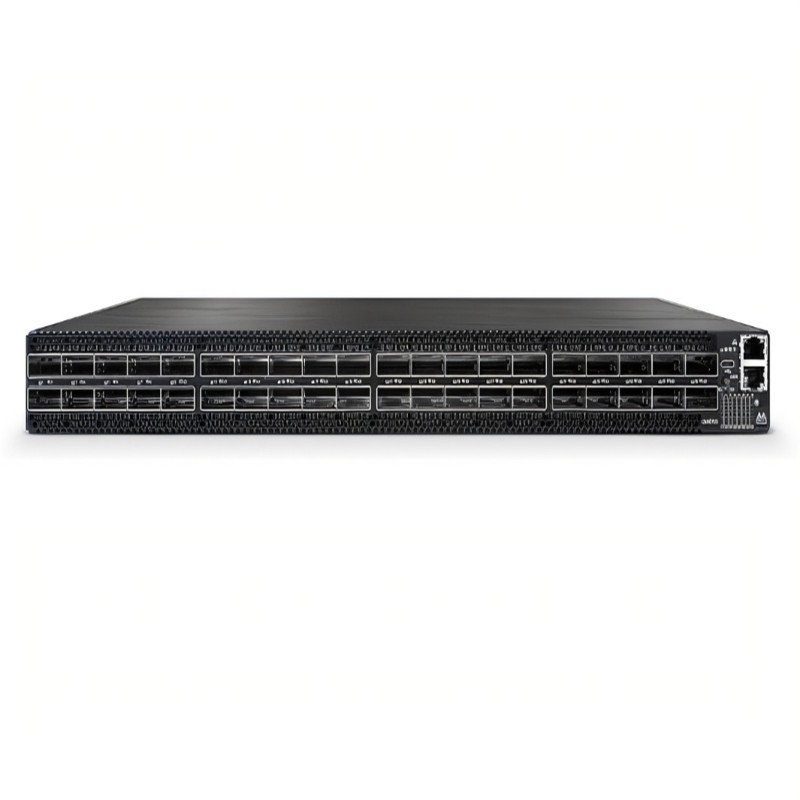

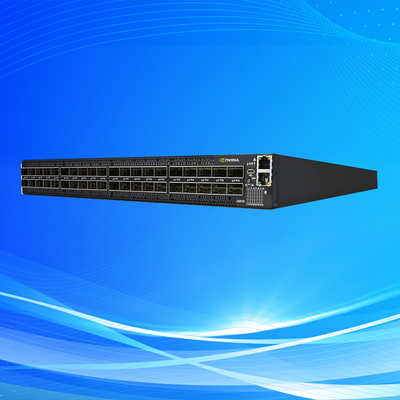

Mellanox Quantum QM8700 40 puertos HDR 200Gb/s conmutador de banda ancha
1. Descripción general del producto
El Mellanox Quantum QM8700 representa el pináculo de la tecnología de red de alto rendimiento, que ofrece 40 puertos HDR 200Gb/s InfiniBand sin bloqueo en un factor de forma compacto de 1U.Este avanzado switch de red ofrece una capacidad de ancho de banda sin precedentes de 16 Tb/s y una latencia líder en la industria de menos de 90 nanosegundosDiseñado para entornos intensivos en datos, es particularmente adecuado para inteligencia artificial, cargas de trabajo de aprendizaje automático,y grupos de computación de alto rendimiento donde el rendimiento máximo y la latencia mínima son críticos.
2. Características clave
- 40 puertos HDR 200Gb/s InfiniBand sin bloqueo con conectores QSFP56
- Soporte para hasta 80 puertos HDR100 de 100 Gb/s utilizando configuraciones de cable dividido
- Arquitectura de latencia ultrabaja con un retraso de puerto a puerto inferior a 90 nanosegundos
- Tecnología SHARPTM integrada para la aceleración de los cálculos en red
- Dos fuentes de alimentación redundantes intercambiables en caliente (1100 W AC) y ventiladores de refrigeración N+1
- Capacidades avanzadas de gestión a través de interfaces CLI, WebUI, SNMP y JSON
- Compatibilidad con generaciones anteriores de InfiniBand (EDR, FDR, QDR)
3Tecnologías básicas
El QM8700 aprovecha la innovadora tecnología SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) de Mellanox, que permite el cálculo dentro de la propia infraestructura de red.Este enfoque revolucionario reduce significativamente el movimiento de datos entre puntos finales, acelerando las operaciones colectivas comunes en los marcos de MPI y aprendizaje automático.El interruptor también implementa algoritmos de enrutamiento adaptativos y mecanismos sofisticados de control de congestión que optimizan dinámicamente el flujo de tráfico en todos los puertos, maximizando la utilización efectiva del ancho de banda incluso bajo cargas pesadas.
4Principio de trabajo
El Quantum QM8700 opera en una arquitectura de conmutación de corte que comienza a reenviar paquetes antes de que se haya recibido todo el marco, minimizando la latencia.El tejido del interruptor emplea un diseño de barra transversal no bloqueante que garantiza que todos los puertos puedan comunicarse simultáneamente a todo ancho de bandaLas características avanzadas de gestión del tráfico incluyen enrutamiento adaptativo que selecciona rutas basadas en datos de congestión en tiempo real, mapeo virtual de carriles que prioriza los tipos de tráfico,y control de congestión incorporado que impide la formación de puntos calientesLa tecnología SHARP integrada permite al interruptor realizar operaciones de agregación y reducción a medida que los datos atraviesan la red.Reducir drásticamente la necesidad de múltiples transferencias de datos entre nodos informáticos.
5Aplicaciones
- Clusters de computación de alto rendimiento (HPC) e instalaciones de supercomputación
- Entornos de formación en inteligencia artificial y aprendizaje profundo
- Análisis de datos a gran escala y sistemas de procesamiento en tiempo real
- Infraestructura en la nube y despliegues de centros de datos de hiperescala
- Aplicaciones de negociación de alta frecuencia y de modelado financiero
- Instalaciones de investigación científica y informática académica
- Granjas de reproducción de medios y entretenimiento
6Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Configuración del puerto | 40 puertos QSFP56 HDR de 200 Gb/s |
| Ancho de banda máximo | 16 Tb/s de capacidad agregada |
| La latencia | < 90 nanosegundos |
| Fuente de alimentación | Las unidades de alimentación eléctrica de corriente alterna de 1100 W dobles intercambiables en caliente |
| Sistema de refrigeración | N+1 ventiladores redundantes con capacidad de intercambio a caliente |
| Interfaces de gestión | Las aplicaciones que se utilizan en el presente Reglamento son las siguientes: |
| Normas de conformidad | El IBTA 1.3, RoHS-6, CE, FCC, ISO, ETS |
| Temperatura de funcionamiento | Entre 0°C y 40°C |
| Las dimensiones | 1U montable en bastidor, profundidad estándar |
7Ventajas competitivas
- Rendimiento líder en la industria:Densidad de puertos y capacidad de ancho de banda más alta en un factor de forma de 1U, que ofrece 40 puertos de conectividad HDR 200Gb/s InfiniBand.
- Eficiencia energética:Consumo de energía optimizado con fuentes de alimentación certificadas 80 Plus Platinum, reduciendo los costos operativos y el impacto ambiental.
- Descarga computacional:La tecnología SHARP integrada acelera las operaciones colectivas hasta 3 veces en comparación con los switches de red tradicionales.
- Protección de las inversiones:Compatibilidad completa con la infraestructura InfiniBand existente, que admite entornos de velocidad mixta.
- Gestión simplificada:El software Unified Fabric Manager proporciona una visibilidad y un control integrales sobre las telas InfiniBand a gran escala.
8Servicio y apoyo
Proporcionamos paquetes de soporte integrales que incluyen una garantía de hardware estándar de 1 año con extensiones opcionales disponibles.Nuestro equipo técnico ofrece servicios de consultoría y solución de problemas las 24 horas del día, los 7 días de la semana para garantizar el máximo tiempo de actividad.. Mantenemos un amplio inventario para una rápida implementación, generalmente el envío dentro de 3-5 días hábiles para los artículos en stock.incluidas las actualizaciones de firmware y pruebas de compatibilidad con la infraestructura existente.
9Preguntas frecuentes
P: ¿Cuál es la diferencia entre el modo HDR y HDR100 en este interruptor?
R: HDR opera a 200Gb/s por puerto, mientras que HDR100 utiliza dos carriles para proporcionar 100Gb/s por puerto, duplicando efectivamente el número de puertos a 80 cuando se utilizan cables divididos apropiados.
P: ¿Se puede integrar el QM8700 con redes Ethernet?
R: Sí, a través de soluciones de pasarela o adaptadores compatibles, el tejido InfiniBand puede conectarse a redes Ethernet para entornos híbridos.
P: ¿Qué software de gestión está incluido con el interruptor?
R: El interruptor incluye la plataforma Unified Fabric Manager (UFM) de Mellanox, que proporciona capacidades integrales de monitoreo, aprovisionamiento y análisis.
P: ¿Este interruptor es adecuado para el despliegue en la parte superior del estante?
R: Absolutamente, con su alta densidad de puertos y sus opciones de configuración flexibles, el QM8700 es ideal para su implementación en los clusters de HPC e IA.
10. Notas de instalación y funcionamiento
- Asegurar un flujo de aire adecuado alrededor del interruptor con espacios libres mínimos de 5 cm en los lados de admisión y de escape
- Verificar la compatibilidad de los transceptores y cables ópticos con la matriz de compatibilidad de Mellanox
- Implementar las precauciones adecuadas de DSE durante los procedimientos de instalación y mantenimiento
- Actualizar regularmente el firmware del interruptor para acceder a las últimas características y mejoras de seguridad
- Monitorear el consumo de energía y las condiciones térmicas mediante interfaces de gestión integradas
- Para implementaciones grandes, utilice UFM Enterprise para la gestión centralizada de múltiples interruptores
