Ethernet de alto rendimiento 40g Qsfp+ Bidi 850/908nm 40G QSFP+ BIDI SR Modulo de transmisor óptico Qsfp+ Bidi
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | own |
| Certificación: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Número de modelo: | 40G QSFP+ BIDI SR |
| Documento: | CC-QJJ110L-SD_40G QSFP+ BI...09.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Face to face/bulk price |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Spot Goods 3-7 días; Personalización 2-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Nombre: | módulo de transceptor óptico | Modelo No.: | CC-QJJ110L-SD |
|---|---|---|---|
| Actuación: | 40G QSFP+ BIDI SR | Velocidad: | 40 g |
| Especificación: | 400*265*100 mm | Caliente-enchufable: | Sí |
| Voltaje de suministro: | 3.3 V | Temperatura del caso de funcionamiento: | Comercial 0–70 ° C; 10G ofrece opción industrial de –40–85 ° C. |
| Gestión / diagnóstico: | Alta velocidad: CMIS Rev 5.0+ con I²C; 10G: SFF-8472 DDM con I²C. | Aplicaciones: | Ethernet de centro de datos, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregatio |
| Cumplimiento / Ambiental: | CE/FCC/UL/TUV/ROHS | Condición: | Nuevo |
Descripción de producto

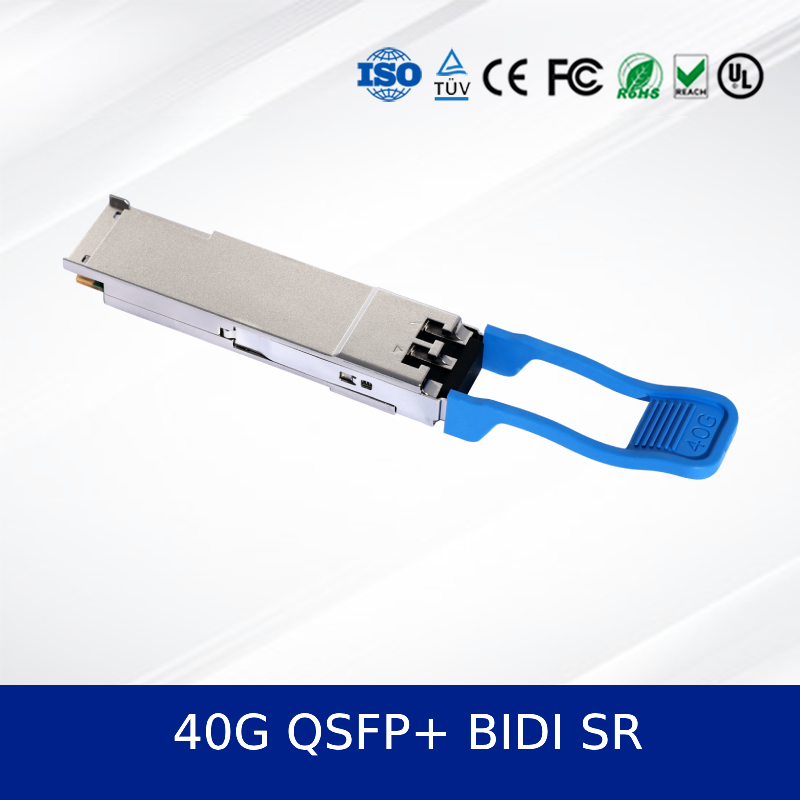

Módulo transceptor óptico QSFP+ BIDI 40Gb/s 850/908nm — Alta densidad, bajo consumo, bidireccional
1. Descripción general del producto 40G QSFP+ BIDI SR
El CC-QJJ110L-SD es un módulo transceptor óptico bidireccional (BIDI) QSFP+ de 40 Gb/s de alto rendimiento diseñado para aplicaciones de redes empresariales y centros de datos de alta velocidad. Admite tecnología de doble longitud de onda (850 nm/908 nm) a través de una sola hebra de fibra, lo que permite un uso eficiente de la infraestructura de fibra. Este módulo óptico funciona con una fuente de alimentación de 3,3 V y está alojado en una carcasa metálica resistente para una mayor durabilidad.
2. Características clave de 40G QSFP+ BIDI SR
- Admite una velocidad de datos de 40 Gbps con conversión de 4x10G NRZ a 2x20G NRZ
- Factor de forma QSFP+ conectable en caliente
- Alcance de hasta 70 m en fibra multimodo OM3 y 100 m en OM4
- Interfaz óptica bidireccional basada en VCSEL de doble longitud de onda
- Supervisión de diagnósticos digitales con interrupciones enmascarables
- Bajo consumo de energía: máx. 3,5 W
- Temperatura de funcionamiento de la carcasa: 0°C a 70°C
- Cumple con RoHS II
3. Tecnología y estándares 40G QSFP+ BIDI SR
Este módulo transceptor óptico cumple con los estándares QSFP+ MSA y utiliza la modulación NRZ. Admite la comunicación bidireccional a través de una sola fibra mediante multiplexación por división de longitud de onda (WDM). El dispositivo está diseñado para cumplir con los estándares de seguridad láser de Clase 1 según IEC 60825-1 y las regulaciones de la FDA.
4. Principio de funcionamiento de 40G QSFP+ BIDI SR
El módulo convierte las señales de entrada eléctricas de 4x10,3125 Gbps en señales ópticas de 2x20,625 Gbps utilizando dos longitudes de onda diferentes (850 nm y 908 nm). Estas se transmiten y reciben a través de una única interfaz de fibra LC, lo que permite una comunicación dúplex completo de 40G. El DSP integrado garantiza la integridad de la señal y las capacidades de supervisión.
5. Aplicaciones de 40G QSFP+ BIDI SR
- Interconexiones de centros de datos y arquitecturas de tipo spine-leaf
- Clústeres de computación de alto rendimiento (HPC)
- Agregación de red empresarial
- Infraestructura en la nube y redes de área de almacenamiento (SAN)
6. Especificaciones de 40G QSFP+ BIDI SR
| Parámetro | Mín. | Típ. | Máx. | Unidad |
|---|---|---|---|---|
| Tensión de alimentación | 3,135 | 3,3 | 3,465 | V |
| Consumo de energía | - | - | 3,5 | W |
| Potencia de salida Tx | -6,2 | - | 4 | dBm |
| Sensibilidad del receptor | - | - | -7,1 | dBm |
| Temperatura de funcionamiento | 0 | 25 | 70 | °C |
7. Ventajas
- El diseño bidireccional reduce el recuento de fibra y el coste de la infraestructura
- El bajo consumo de energía mejora la eficiencia energética
- La carcasa metálica robusta mejora el rendimiento térmico y la fiabilidad
- La supervisión digital permite diagnósticos y mantenimiento en tiempo real
- Compatible con los principales conmutadores y enrutadores OEM
8. Servicio y soporte
Ofrecemos una garantía de 3 años en todos los módulos transceptores ópticos. El soporte técnico está disponible las 24 horas del día, los 7 días de la semana. Se proporcionan servicios de etiquetado personalizado y pruebas de compatibilidad. Hay precios por volumen y opciones OEM disponibles.
9. Preguntas frecuentes
P: ¿Cuál es la distancia máxima admitida por este módulo óptico?
R: Admite hasta 70 m en fibra OM3 y 100 m en fibra OM4.
P: ¿Es este módulo compatible con los conmutadores Cisco/Juniper?
R: Sí, está diseñado para ser compatible con las principales marcas. Confirme la compatibilidad específica del modelo.
P: ¿Admite la supervisión de diagnósticos digitales (DDM)?
R: Sí, proporciona soporte DDM completo para la supervisión en tiempo real.
10. Precauciones
- Evite la descarga electrostática (ESD) durante la manipulación
- No exponga el rayo láser a los ojos ni a la piel
- Opere dentro de los rangos de temperatura y voltaje especificados
- Utilice únicamente cables y conectores de fibra óptica compatibles
