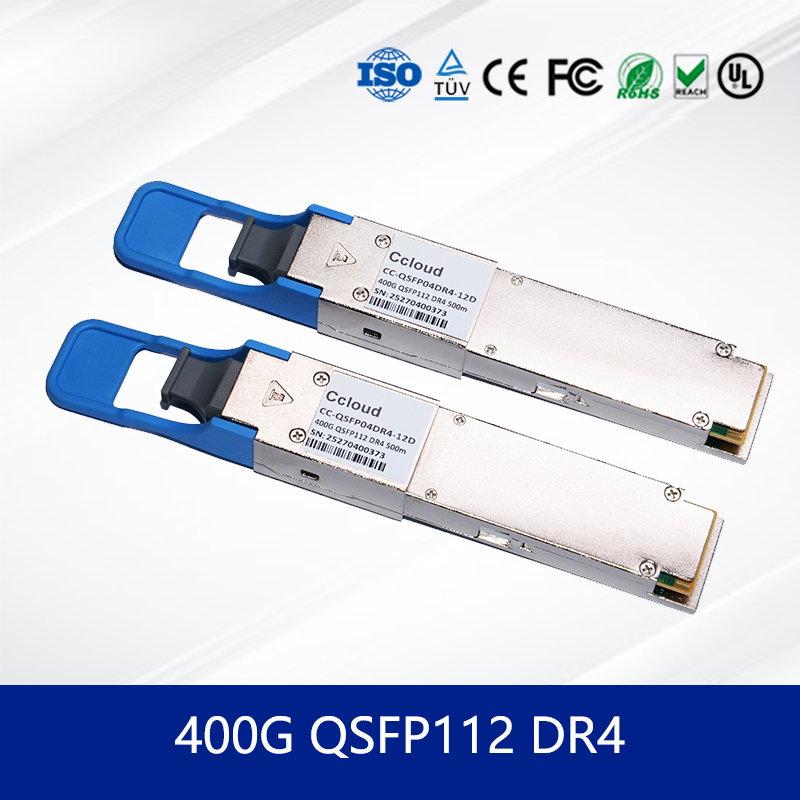

QSFP-DD 400G DR4 Modulo de transceptor óptico de modo único y multimodo para redes de alto rendimiento
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | own |
| Certificación: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Número de modelo: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| Documento: | QSFP-DD 400G DR4.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Face to face/bulk price |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Spot Goods 3-7 días; Personalización 2-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Descripción de producto
Modulo de transceptor óptico QSFP-DD de 400G DR4 con alcance de 500 m, bajo consumo, CMIS 4.0
1.QSFP-DD 400G DR4 Resumen del producto
El CC-QSFD04DR4-12D es unmódulo de transceptor ópticoEstá diseñado para aplicaciones de Ethernet 400G. Soporta los modos de agregación de 400G DR4 y 4x100G sobre fibra de modo único hasta 500 metros.módulo ópticoofrece un bajo consumo de energía, una interfaz de gestión avanzada y un rendimiento confiable para centros de datos y redes empresariales.
2. QSFP-DD 400G DR4 Características clave
- Apoya el modo de interrupción de 400GBASE-DR4 y 100GBASE-DR
- Conector MPO-12 con cara de extremo en ángulo de 8°
- Consumo de energía < 8 W (objetivo)
- Temperatura de la caja de trabajo: de 0°C a 70°C
- Interfaz de gestión del CMIS 4.0
- Factor de forma QSFP-DD con enchufe en caliente
3. QSFP-DD 400G DR4 Tecnología y estándares
El módulo cumple con las normas IEEE 802.3-2022, QSFP-DD MSA y CMIS 4.0Utiliza modulación PAM4 e integra láseres EA-DFB enfriados y fotodiodos PIN para una integridad superior de la señal.módulo de transceptor ópticoadmite las interfaces eléctricas 400GAUI-8 y 100GAUI-2.
4Principio de trabajo
El transceptor convierte ocho carriles eléctricos PAM4 de 26,5625 GBd en cuatro canales ópticos de 53,125 GBd utilizando una caja de engranajes DSP interna.módulo ópticogarantiza un BER bajo con soporte FEC integrado.
5. Aplicaciones QSFP-DD 400G DR4
- Las interconexiones de los centros de datos
- Interconexiones de interruptores y routers
- Redes informáticas de alto rendimiento
- Infraestructura en la nube
6Especificaciones de QSFP-DD 400G DR4
| Parámetro | Valor |
|---|---|
| Tasa de datos | 400G (4x100G de salida) |
| longitud de onda | 1304.5·1317.5 nm |
| Distancia máxima | 500 metros sobre SMF |
| Conector | El MPO-12 |
| Consumo de energía | < 8W |
| Factor de forma | Se aplican los siguientes requisitos: |
7Ventajas
- El diseño de bajo consumo reduce los costes operativos
- Compatible con los puertos QSFP28 y QSFP+
- Alta fiabilidad con láseres EA-DFB enfriados
- Gestión robusta a través del CMIS 4.0
8Servicio y apoyo
Ofrecemos una garantía de 3 años, envío global y soporte técnico 24/7.
9. Preguntas frecuentes
P: ¿Este módulo es compatible con los puertos QSFP28?
R: Sí, el factor de forma QSFP-DD es mecánica y eléctricamente compatible con QSFP28 y QSFP+.
P: ¿Cuál es la velocidad máxima de datos por canal?
R: Cada canal admite 106,25 Gb/s en modo óptico y 53,125 Gb/s eléctricamente.
P: ¿Apoya el FEC?
R: Sí, requiere FEC del lado del host basado en RS ((544,514) para la corrección de errores.
10Las precauciones
- Evite doblar la fibra más allá del radio mínimo de flexión
- Asegurar un manejo adecuado de los DSE durante la instalación
- Funcionan dentro de los rangos de temperatura y voltaje especificados
- Utilice equipos de host y firmware compatibles
11Introducción a la empresa

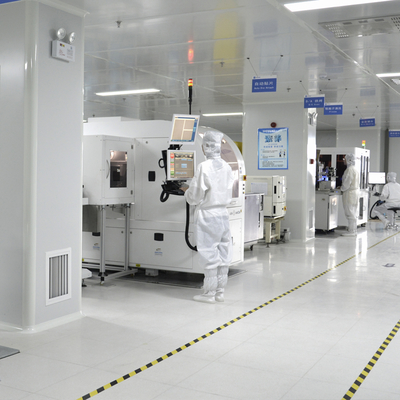

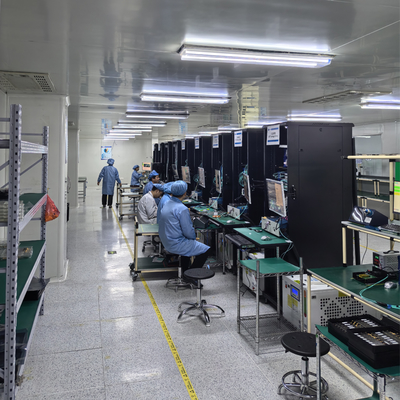

Con más de una década de experiencia en la industria, operamos una gran planta de fabricación apoyada por un fuerte equipo técnico.y ExtremeNuestra cartera de productos incluye interruptores de red, adaptadores, puntos de acceso inalámbricos, controladores y cables.Mantenemos un inventario de 10 millones de dólares para garantizar una entrega rápida y ofrecemos precios competitivos junto con soporte técnico y de clientes 24/7.Nuestros equipos profesionales de ventas e ingeniería han establecido una reputación de confianza en el mercado global.
