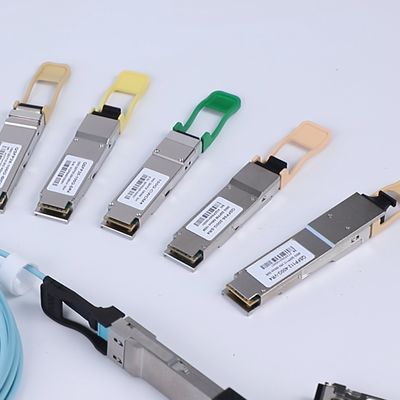

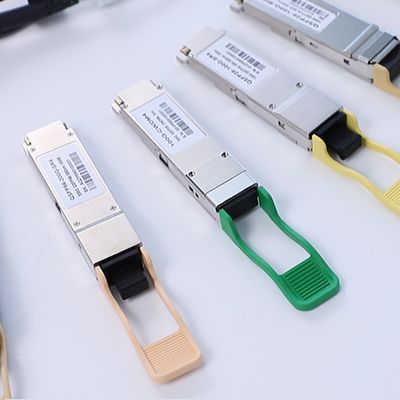

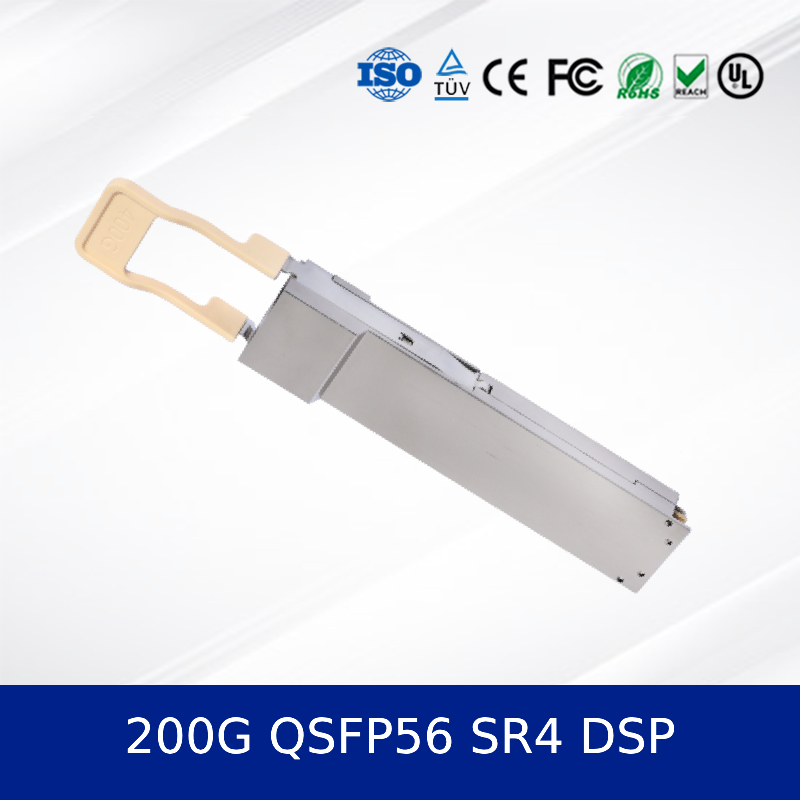

Módulo transceptor óptico DSP QSFP56 SR4 200G Ethernet de alto rendimiento, nuevo

200g QSFP56 Módulo de transceptor óptico SR4: conectividad de centro de datos de alta velocidad con rendimiento confiable

1. Descripción general del producto

El200g QSFP56 SR4El módulo de transceptor óptico (Modelo: CC-QSFP02SR4-12C) es una solución de fibra óptica de alto rendimiento y plugable en caliente diseñada para un centro de datos de alto ancho de banda y aplicaciones de computación de alto rendimiento. Admite 4 canales independientes que operan a 26.56 Gbaud por carril, entregando una velocidad de datos agregadas de 200 g sobre fibra multimodo OM4 a distancias de hasta 100 metros. Cumplir con los estándares de la industria, incluidos SFF-8679 y CMIS 5.0, este módulo de transceptor óptico garantiza una interoperabilidad confiable e integridad de señal superior.

2. 200g QSFP56 Características de la clave SR4

• Interfaz óptica paralela de 4 canales con CDR integrado
• Factor de formulario QSFP56 que se puede complacer
• Hasta 100m en OM4 MMF y 70m en OM3 MMF
• Tecnología de matriz VCSEL y PD de 850 nm
• Bajo consumo de energía con corriente de suministro típica de 1180 mA
• Admite la modulación PAM4
• Interfaz de conector APC MPO-12
• Cumple con CMIS 5.0 y QSFP-DD Hardware Rev5.1

3. Tecnologías y estándares centrales

Este módulo de transceptor óptico aprovecha la tecnología avanzada de matriz VCSEL y Photodiodo, modulación PAM4 y circuitos integrados de recuperación de relojes y datos (CDR). Se adhiere a SFF-8679, CMIS 5.0, QSFP-DD MSA y estándares de seguridad con láser IEC, asegurando un rendimiento robusto y conforme en entornos exigentes.

4. Principio de trabajo

El200g QSFP56 SR4El módulo convierte las señales eléctricas en señales ópticas a través de una matriz VCSEL. Cada uno de los cuatro carriles opera a 26.56 Gbaud utilizando la modulación PAM4. En el lado del receptor, una matriz de fotodiodos PIN y un amplificador de transmedancia (TIA) convierte las señales ópticas entrantes de regreso a salidas eléctricas. Un MCU integrado administra funciones de control digital que incluyen comunicación I²C, inicialización y operación de modo de baja potencia.

5. Aplicaciones

• Interconexiones del centro de datos y arquitecturas de hojas de columna
• Clústeres de computación de alto rendimiento (HPC)
• Infraestructura en la nube y redes empresariales
• AI y redes de capacitación de aprendizaje automático

6. 200g QSFP56 SR4 Presupuesto

7. Ventajas

• Mayor densidad y menor potencia por bit en comparación con las generaciones anteriores
• Rendimiento de TDECQ superior para una mejor integridad de la señal
• Diseñado para la compatibilidad con plataformas principales de interruptores y enrutadores
• Construcción robusta y pruebas rigurosas garantizan una confiabilidad a largo plazo

8. Servicio y soporte

Ofrecemos una garantía integral, entrega rápida y soporte técnico 24/7. Nuestro equipo proporciona asistencia de integración y verificación de compatibilidad para garantizar una implementación perfecta. Los descuentos de pedidos a granel y las opciones de etiquetado personalizadas están disponibles.

9. Preguntas frecuentes

P: ¿Cuál es la distancia máxima respaldada por este módulo de transceptor óptico?
R: Admite hasta 100 m en OM4 y 70m en fibra multimodo OM3.

P: ¿Este módulo es compatible con los puertos QSFP28?
R: Si bien es eléctricamente compatible, verifique el soporte del sistema de host para las tarifas de 200 g y la conectividad MPO-12.

P: ¿Admite Monitoreo de diagnóstico digital (DDM) de TI?
R: Sí, a través de la interfaz I²C y el cumplimiento de CMIS 5.0.

10. Precáutiones

• Evite la exposición a la electricidad estática. Use procedimientos de manejo de SAFE Safe.
• No se desconecte en operación para evitar el daño al transceptor.
• Asegúrese de que los conectores MPO limpios para evitar la degradación del enlace óptico.
• Cumple con los estándares de seguridad láser de clase 1. No vea directamente con instrumentos ópticos.

11. Introducción de la empresa

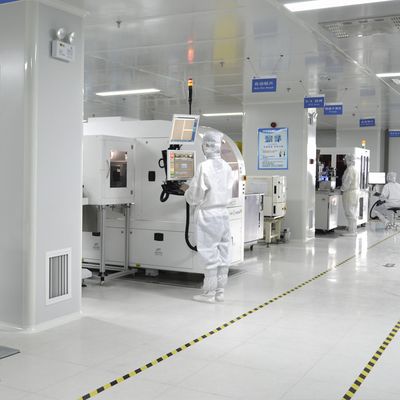

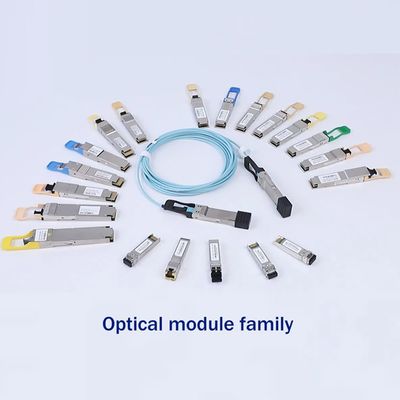

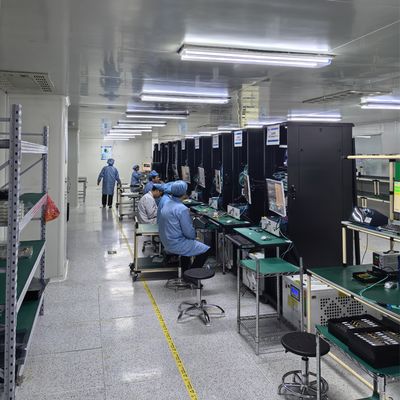

Con más de una década de experiencia en la industria, operamos una instalación de fabricación a gran escala respaldada por un equipo técnico sólido. Servimos a una clientela global con una amplia gama de productos originales de redes de networking originales, incluidos conmutadores, adaptadores de red, puntos de acceso inalámbrico y cables. Nuestro inventario supera los 10 millones de unidades, lo que nos permite suministrar productos en grandes volúmenes con precios competitivos y un servicio confiable. Somos un distribuidor autorizado para marcas líderes como Mellanox, Ruckus, Aruba y Extreme.
