Módulo de transceptor óptico de alta velocidad 100G QSFP28 CWDM4 2 km para el backbone y el metro, acceso y agregación
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | own |
| Certificación: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Número de modelo: | Se trata de un sistema de control de velocidad. |
| Documento: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 50 por ciento |
|---|---|
| Precio: | Face to face/bulk price |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Spot Goods 3-7 días; Personalización 2-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Resaltar: | 2km 100G QSFP28 CWDM4,módulo óptico del transmisor-receptor de los 2km |
||
Descripción de producto

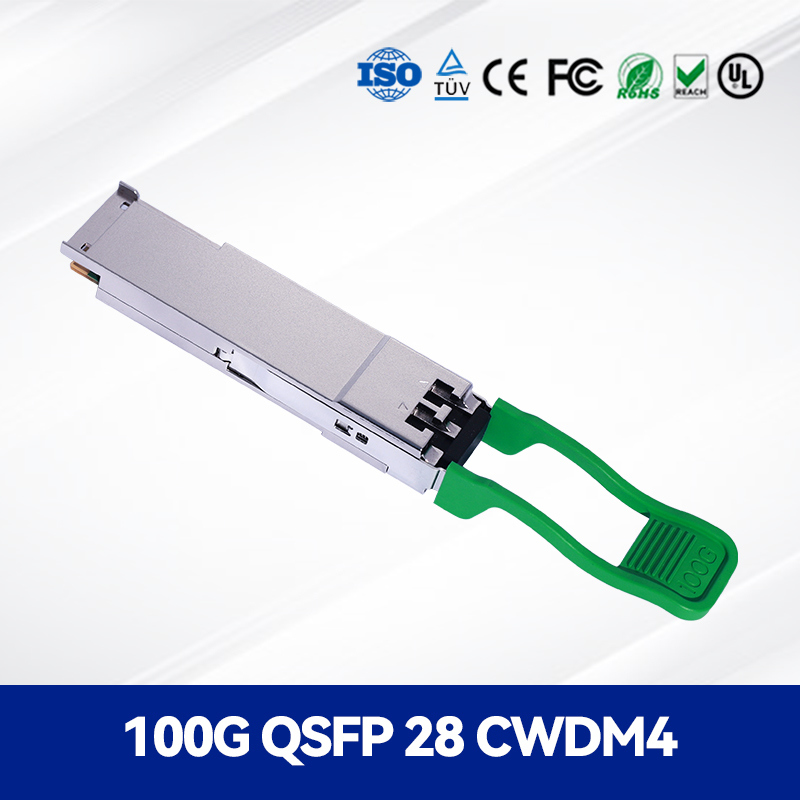

100G QSFP28 CWDM4 Transceptor óptico 2km alcance, 4x25G, soporte DDM
1. Descripción general del producto
ElTransceptor óptico 100G QSFP28 CWDM4 (CC-QKKCC0L-SD)es un módulo óptico de alto rendimiento y conectable en caliente diseñado para aplicaciones Ethernet de 100 Gigabit.CWDM4 MSALa tecnología de transmisión de datos de alta velocidad es una de las características de la tecnología de transmisión de datos de alta velocidad.El transceptor utiliza cuatro carriles CWDM en el rango de 1270-1330nm y cuenta con monitoreo de diagnóstico digital (DDM) para el seguimiento de rendimiento en tiempo realEs ideal para centros de datos, redes empresariales y entornos informáticos de alto rendimiento.
2Características clave
- Tasa de transferencia de datos: 4x25.78125 Gbps (100G Ethernet)
- Alcance: hasta 2 km en fibra monomodo
- Longitudes de onda: 1271nm, 1291nm, 1311nm, 1331nm
- Consumo de energía: ≤ 3,5 W
- Temperatura de funcionamiento: de 0°C a 70°C
- Factor de forma QSFP28 con enchufe en caliente
- Monitoreo de diagnóstico digital (MDD)
- Compatible con la Directiva RoHS
3Tecnología y normas
El transceptor está construido enTecnología CWDMy cumple lo siguiente:
- Especificación MSA de 100G CWDM4
- Las condiciones de los sistemas de seguridad de los Estados miembros son las siguientes:
- Se aplican las reglas siguientes:1
- IEC 60825-1 Clase 1 de seguridad con láser
- Conformidad con la Directiva RoHS 6/6
4Principio de trabajo
El módulo convierte cuatro carriles eléctricos de 25,78125 Gbps en cuatro señales ópticas CWDM utilizando láseres de retroalimentación distribuida (DFB) sin enfriar.Las señales ópticas son multiplexadas en una sola fibra para la transmisiónEn el extremo del receptor, un demultiplexador separa las longitudes de onda, que luego se convierten de nuevo en señales eléctricas por fotodiodos PIN.Los circuitos integrados de CDR garantizan la integridad de la señal en el enlace de 2 km.
5Aplicaciones
- Interconexiones de centros de datos y eje central
- Switches y routers Ethernet de alta velocidad
- Redes de área de servidores y almacenamiento (SAN)
- Clusters de computación de alto rendimiento
- Balanceadores de carga de red y centros
6Especificaciones
| Parámetro | Valor | Unidad |
|---|---|---|
| Tasa de datos | 4 por 25.78125 | Gbit/s |
| Distancia máxima | 2 | En kilómetros |
| Las longitudes de onda | Las demás disposiciones | nm |
| Consumo de energía | ≤ 3 años5 | No |
| Válvula de alimentación | 3.3 | V. |
| Temperatura de funcionamiento | Entre 0 y +70 | °C |
| Conector | Con doble LC | - |
| Apoyo DDM | - ¿ Qué? | - |
7. Ventajas y puntos de venta
- Alternativa rentable a las soluciones 100G LR4
- La tecnología CWDM sin enfriar reduce el consumo de energía
- Diagnóstico digital integral para el seguimiento en tiempo real
- Amplio rango de temperaturas de funcionamiento para uso en centros de datos
- El cumplimiento completo de la CWDM4 MSA garantiza la interoperabilidad
8Servicio y apoyo
Todos los transceptores vienen con una garantía de 5 años y soporte técnico de por vida.Los servicios de etiquetado personalizado y pruebas de compatibilidad están disponibles para pedidos a granel.
9. Preguntas frecuentes
P: ¿Cuál es la diferencia entre CWDM4 y LR4?
R: CWDM4 utiliza multiplexado de división de longitud de onda gruesa con un espaciamiento de canal más amplio, lo que lo hace más rentable para aplicaciones de 2 km en comparación con LR4.
P: ¿Este transceptor soporta el diagnóstico digital?
R: Sí, proporciona una funcionalidad completa de DDM para monitorear la temperatura, el voltaje, la potencia TX, la potencia RX y la corriente de sesgo láser.
P: ¿Qué tipo de fibra se requiere?
R: Se recomienda la fibra de modo único (SMF) con especificación OS2 para un rendimiento óptimo.
10Las precauciones
- Utilice únicamente con fibra de un solo modo (SMF)
- Evite doblar la fibra más allá del radio mínimo de flexión
- Mantenga los conectores ópticos limpios para evitar la degradación de la señal
- Observar las precauciones de la DSE durante el manejo y la instalación
- No operar por encima de la temperatura máxima nominal
11Introducción a la empresa
el estallido de estrellasTenemos más de 10 años de experiencia en la industria de los transceptores ópticos.tarjetas de redNuestros productos se utilizan en centros de datos, redes empresariales e infraestructuras de telecomunicaciones en todo el mundo.Mantenemos grandes niveles de inventario y ofrecemos precios competitivos con soporte técnico completo.
