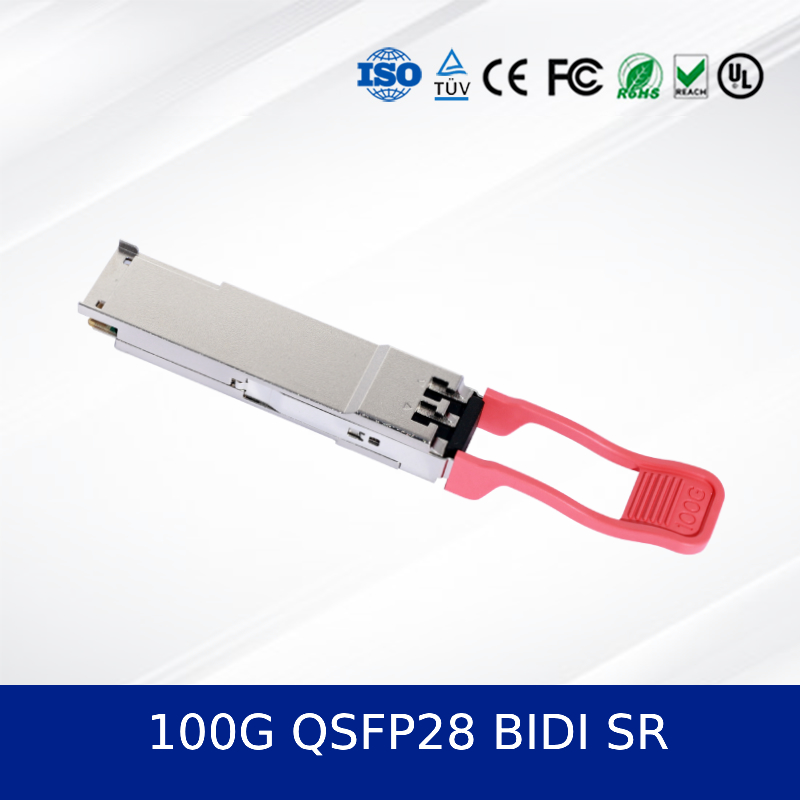

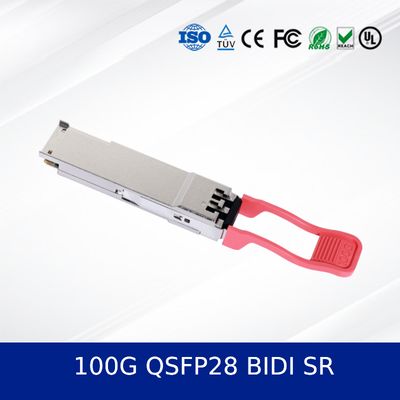

Módulo transceptor óptico QSFP28 BIDI SR de 100G, diseño de doble longitud de onda de alta densidad y bajo consumo
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | own |
| Certificación: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Número de modelo: | 100g QSFP28 Bidi Sr |
| Documento: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 50 por ciento |
|---|---|
| Precio: | Face to face/bulk price |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Spot Goods 3-7 días; Personalización 2-4 semanas |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Resaltar: | Módulo transceptor óptico de alta densidad,Módulo transceptor óptico SR,Módulo óptico del transmisor-receptor QSFP28 |
||
Descripción de producto
Módulo de transceptor óptico 100G QSFP28 BIDI SR con alta densidad, baja potencia y doble longitud de onda
1. 100G QSFP28 BIDI SR Resumen del producto
El 100G QSFP28 BIDI SR es un módulo de transceptor óptico 100G QSFP28 bidireccional (BIDI) SR de alto rendimiento diseñado para centros de datos de próxima generación y aplicaciones de redes de alta velocidad.Este módulo óptico admite tanto las tasas de Ethernet 100G como 40G a través de fibra multimodo, que utiliza la tecnología VCSEL de doble longitud de onda (850nm/908nm) para permitir la comunicación bidireccional a través de una sola hebra de fibra.diagnóstico digital, y bajo consumo de energía.
2. 100G QSFP28 BIDI SR Características clave
- Tecnología VCSEL de doble longitud de onda (850nm / 908nm) para transmisión bidireccional
- Soporta Ethernet 100G y 40G con modulación PAM4 y NRZ
- Factor de forma QSFP28 con enchufe en caliente
- Control de diagnóstico digital mediante interfaz I2C
- Bajo consumo de energía: ≤ 4 W
- Temperatura de la caja de trabajo: de 0°C a 70°C
- Casas metálicas resistentes y compatibles con RoHS
3. 100G QSFP28 BIDI SR Tecnología y estándares
Este módulo de transceptor óptico cumple con los estándares QSFP28 MSA, SFF-8636 e IEEE 802.3. Utiliza la modulación PAM4 para el funcionamiento de 100G y admite KP4 FEC.El diseño de doble longitud de onda permite la comunicación full-duplex a través de una sola fibra OM3/OM4, reduciendo el coste de las infraestructuras de fibra.
4Principio de trabajo
El módulo convierte las entradas eléctricas 4x25G en señales ópticas 2x50G utilizando dos longitudes de onda (850nm y 908nm).permitir el flujo bidireccional de datosLos DSP y CDR integrados garantizan la integridad de la señal y un BER bajo.
5Aplicaciones
- Las interconexiones de los centros de datos
- Computación de alto rendimiento (HPC)
- Infraestructura en la nube
- Las redes empresariales
- Centros de telecomunicaciones
6Especificaciones
| Parámetro | Valor |
|---|---|
| Tasa de datos | 100G / 40G |
| longitud de onda | 850nm / 908nm |
| Distancia máxima | 70 m (OM3), 100 m (OM4) |
| Consumo de energía | ≤ 4W |
| Apoyo DDM | - ¿ Qué? |
| Factor de forma | Se aplican los siguientes requisitos: |
7Ventajas
- Reduce el número de fibras en un 50% en comparación con los módulos SR tradicionales
- Menor latencia y consumo de energía que los modelos de la competencia
- Carcasa metálica robusta para un mejor rendimiento térmico
- Compatible con retrospectiva con las redes 40G
8Servicio y apoyo
Ofrecemos una garantía de 5 años, envío global y soporte técnico 24/7.Todos los módulos de transceptores ópticos se prueban para la compatibilidad con los principales switches OEM.
9Preguntas frecuentes
P: ¿Este módulo es compatible con los switches Cisco/Juniper/Arista?
R: Sí, es compatible con la mayoría de las principales marcas que admiten los estándares QSFP28 MSA.
¿Cuál es la diferencia entre SR y BIDI SR?
R: BIDI SR utiliza dos longitudes de onda en una fibra, mientras que el SR estándar utiliza fibras separadas para Tx / Rx.
P: ¿Se puede usar en modo 40G?
R: Sí, el módulo admite el modo 40G a través de la configuración I2C.
10Las precauciones
- Evite doblar la fibra más allá del radio mínimo de flexión
- Asegurar que las caras finales de fibra estén limpias para evitar daños
- No exceda la temperatura máxima de funcionamiento
- Utilice únicamente con hosts compatibles con la MSA
11Introducción a la empresa

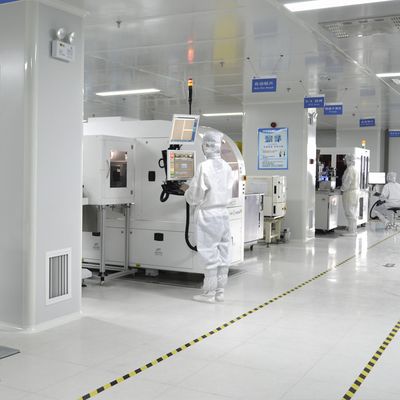

Con más de una década de experiencia en la industria, operamos una planta de fabricación a gran escala apoyada por un equipo técnico fuerte.y ExtremeNuestra cartera de productos incluye interruptores de red, adaptadores, puntos de acceso inalámbricos, controladores y cables.Mantenemos más de 10 millones de dólares en inventario para garantizar la entrega rápida y las capacidades de suministro a granelNuestros equipos dedicados de ventas e ingeniería proporcionan servicio al cliente y soporte técnico las 24 horas, ganando una reputación de confianza en el mercado global.
