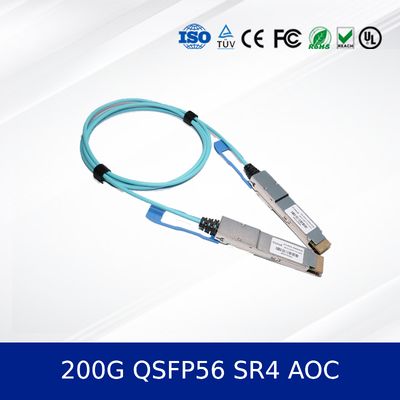

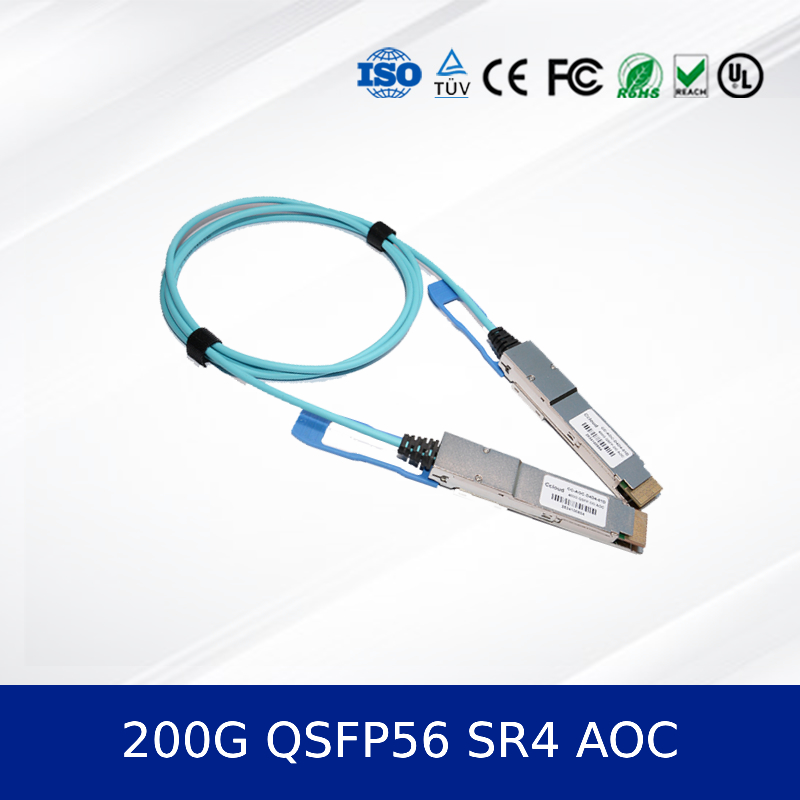

Módulo de transceptor óptico 200G QSFP56 SR4 AOC 3m Cable para 200G Ethernet OM4 MMF, bajo consumo, compatible con CMIS

Se aplicará el método de comprobación de las emisiones de gases de efecto invernadero.

Ofrecer conectividad confiable y de alta velocidad para centros de datos y computación de alto rendimiento (HPC) con nuestroSe aplicará el método de comprobación de las emisiones de gases de efecto invernadero.El cable óptico activo (AOC).Módulo de transmisor ópticoLa solución está diseñada para la eficiencia y el rendimiento en entornos exigentes.

Puntos de venta clave

• Factor de forma QSFP56 con enchufe en caliente para facilitar el despliegue y el mantenimiento.
• Soporta velocidad de datos de 200 Gbps (4x50G PAM4) a través de fibra multimodo.
• alcance de hasta 100 m en OM4 y 70 m en OM3.
• Bajo consumo de energía, generalmente menos de 4 W por puerto.
• Se ajusta a las normas de la industria, incluidas QSFP56 MSA, SFF-8636 e IEEE 802.3cd.

Resumen del producto

ElSe aplican las siguientes condiciones:está diseñado para enlaces de comunicación de datos de corta distancia y alta velocidad, integra cuatro canales independientes de doblex completo, cada uno operando a 26,56 GBaud (53,125 Gbps con codificación PAM4),con un ancho de banda total de 200 GbpsEsto.módulo ópticoes una solución ideal para reemplazar cables de cobre más voluminosos, que ofrecen un alcance más largo, una mayor densidad de ancho de banda y una inmunidad superior a las interferencias electromagnéticas (EMI).

200G QSFP56 SR4 AOC 3m Características

• Factor de forma QSFP56 con enchufe en caliente.
• Paralelo de 4 canalesMódulo de transmisor óptico.
• Transmisor de la matriz VCSEL de 850 nm y receptor de la matriz del fotodetector PIN.
• CDR incorporado (Reloj y Recuperación de Datos) en los canales de transmisor y receptor.
• Bajo consumo de energía: < 4 W típicos.
• Control de diagnóstico digital (DDM) a través de la interfaz I2C.
• Es compatible con la ley RoHS.

Tecnología

Este AOC utiliza la tecnología de modulación PAM4 (modulación de amplitud de pulso de 4 niveles),duplicar efectivamente el rendimiento de datos en comparación con la modulación NRZ tradicional sin aumentar los requisitos de ancho de bandaEs compatible con el estándar QSFP56 MSA, el estándar Ethernet IEEE 802.3cd 200GBASE-SR4 y la revisión 4 del CMIS (Common Management Interface Specification).0La interfaz eléctrica es 200GAUI-4.

Principio de trabajo

El AOC funciona mediante la conversión de señales eléctricas en señales ópticas para su transmisión a través de un cable de fibra multimodo incrustado.El lado del transmisor utiliza una matriz VCSEL (Laser de emisión de superficie de cavidad vertical) para convertir las señales diferenciales eléctricas entrantes (TX1P/N a TX4P/N) en pulsos de luzEstos pulsos viajan a través de la fibra. En el extremo receptor, una matriz de fotodiodos PIN detecta los pulsos de luz y los convierte de nuevo en señales diferenciales eléctricas (RX1P/N a RX4P/N).Los circuitos integrados de CDR en ambos extremos aseguran la integridad de la señal y la recuperación del tiempo.

Aplicaciones

• Las interconexiones entre el centro de datos y la columna vertebral.
• Clusters de computación de alto rendimiento (HPC).
• Inteligencia artificial (IA) y aprendizaje automático.
• Infraestructura de red dentro de las redes de área de almacenamiento (SAN).
• Conexión de los interruptores ToR (top-of-rack) a servidores u otros interruptores.

Es compatible con las principales marcas de switches y adaptadores que admiten el factor de forma QSFP56 y los protocolos 200G Ethernet o InfiniBand HDR.

Especificaciones y guía de selección

Especificaciones técnicas

Información sobre los pedidos

Ventajas

• Alcance superior y ancho de banda:Ofrece distancias más largas (hasta 100 m) y mayor ancho de banda en comparación con los DAC pasivos, que generalmente están limitados a alcances más cortos (<5 m).
• Imunidad del IME:La fibra óptica es inmune a las interferencias electromagnéticas, lo que garantiza una transmisión de datos estable en entornos con ruido eléctrico.
• Peso y volumen reducidos:Más delgado y ligero que cables de cobre equivalentes, mejorando el flujo de aire y facilitando la gestión de cables en bastidores de alta densidad.
• Baja potencia:Consume menos energía que las soluciones de cobre activo para distancias superiores a unos pocos metros, lo que contribuye a reducir los gastos operativos (OPEX) y a que los centros de datos funcionen con menos frio.
• Protección de las inversiones:ElMódulo de transmisor ópticodiseño, similar al futuro800 g por pieLas nuevas tecnologías, garantizan la compatibilidad y la escalabilidad.

Servicio y apoyo

Apoyamos nuestros productos con un paquete de servicios completo, que incluye una garantía limitada estándar, plazos de entrega confiables para pedidos en volumen y acceso a consultoría técnica previa a la venta.Nuestro equipo de soporte está disponible para ayudar con los desafíos de integración y garantizar un rendimiento óptimo dentro de su entorno de red específico.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la diferencia entre este AOC y un DAC (Cable de cobre de conexión directa)?

R: Los AOC utilizan fibra óptica, lo que permite un alcance más largo (hasta 100 m), inmunidad a EMI y menor peso.son más pesados, y puede ser susceptible a la EMI.

P2: ¿Es este AOC compatible con los puertos 100G QSFP28?

R: El conector físico está diseñado para puertos QSFP56.Requiere principalmente un puerto nativo QSFP56 para la operación 200GSiempre revise las listas de compatibilidad de los interruptores y adaptadores.

P3: ¿Cuál es el consumo de energía típico de este cable?

R: El consumo de energía típico es inferior a 4 W, lo que lo convierte en una opción energéticamente eficiente para implementaciones de alta densidad.

P4: ¿Puedo usar este AOC con fibra OM5?

R: Sí, este AOC es compatible con la fibra multimodo OM5 y puede alcanzar la distancia máxima especificada de 100 m.

Precauciones

• Manejo:Evite doblar el cable más allá de su radio mínimo de curvatura (30 mm) para evitar daños permanentes a las fibras internas.
• Compatibilidad:Verifique la compatibilidad con su modelo específico de interruptor, enrutador o adaptador antes de comprar.
• Medio ambiente:Operar y almacenar el cable dentro de los rangos de temperatura y humedad especificados para garantizar su fiabilidad y longevidad.
• Limpieza:Mantenga los conectores ópticos limpios y protegidos con tapones contra el polvo cuando no estén en uso.
• Discarga electrostática (ESD):Observar las precauciones estándar de ESD durante la manipulación para evitar daños a la electrónica interna.

Introducción de la empresa

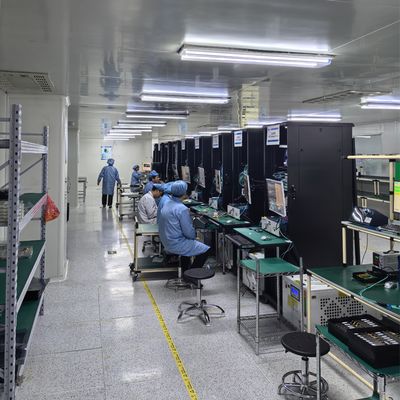

Aprovechando más de una década de experiencia en la industria, nuestra empresa opera desde una instalación de fabricación a gran escala apoyada por un sólido equipo de ingeniería técnica.Hemos construido una sólida reputación al servir a una clientela global diversa con soluciones de red de alta calidad.
