NVIDIA Quantum-2 MQM9790-NS2F 64 puertos 400Gb / s InfiniBand Smart Switch 51.2Tb / s Rendimiento con aceleración en red SHARPv3 para AI y HPC Centros de datos

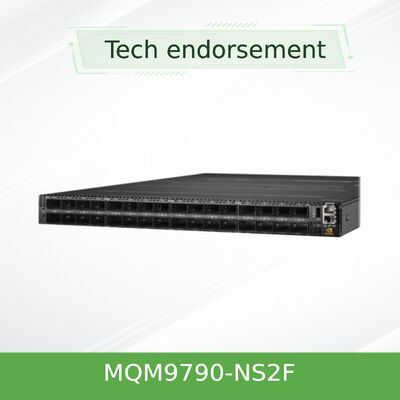

NVIDIA Quantum-2 MQM9790-NS2F Switch InfiniBand Inteligente de 400 Gb/s

64 puertos sin precedentes de InfiniBand NDR de 400 Gb/s en un factor de forma 1U, que ofrecen un rendimiento agregado de 51,2 Tb/s y 66,5 mil millones de paquetes por segundo con aceleración en red SHARPv3 para entornos de IA y HPC a escala extrema.

• 64 puertos InfiniBand de 400 Gb/s sin bloqueo (32 conectores OSFP con radix de doble densidad)
• Capacidad de conmutación agregada: 51,2 Tb/s (bidireccional) | Procesamiento de paquetes: 66,5 BPPS
• Tecnología SHARP de tercera generación (SHARPv3) para una aceleración de IA 32 veces mayor
• SKU no administrado (MQM9790-NS2F) con administrador de subred integrado compatible con hasta 2000 nodos
• Flujo de aire P2C, fuentes de alimentación redundantes 1+1, profundidad estándar 1U, compatible con versiones anteriores HDR/EDR

Características

• Rendimiento NDR de 400 Gb/s: 64 puertos a 400 Gb/s por puerto con ancho de banda bidireccional completo y latencia ultrabaja.
• Modo de doble densidad de 200 G: La tecnología de división de puertos produce 128 puertos de 200 Gb/s, ideal para implementaciones densas de ToR.
• Computación en red SHARPv3: Agregación/reducción de datos basada en hardware durante comunicaciones colectivas.
• Soporte de topología avanzada: Fat Tree, SlimFly, DragonFly+, Torus multidimensional y enrutamiento adaptativo.
• Optimizado en energía y espacio: Certificado 80 PLUS Gold, ventiladores intercambiables en caliente, chasis 1U con opciones de refrigeración de adelante hacia atrás o de atrás hacia adelante.

Tecnología y estándares

Basado en la arquitectura NVIDIA Quantum-2 InfiniBand, el MQM9790-NS2F integra SHARPv3 para reducciones en red, RDMA (Acceso Remoto Directo a Memoria), enrutamiento adaptativo, mapeo mejorado de carriles virtuales (VL) y control de congestión. Soporta NDR 400 Gb/s y es compatible con versiones anteriores HDR100, HDR, EDR y FDR. El switch ejecuta MLNX-OS (la versión no administrada depende de UFM externo u OpenSM para la gestión avanzada de la red).

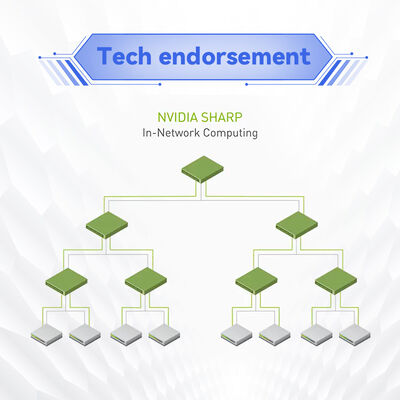

Principio de funcionamiento: Computación en red con SHARPv3

A diferencia de los switches convencionales que solo reenvían paquetes, el MQM9790-NS2F realiza cálculos sobre los datos a medida que atraviesan la red. Utilizando silicio dedicado, agrega y reduce datos para operaciones colectivas (por ejemplo, all-reduce, barrera) a velocidad de línea, reduciendo drásticamente el tráfico entre puntos finales. Esto permite una escalabilidad lineal para clústeres de entrenamiento de IA y simulaciones de HPC. El procesador Coffee Lake i3 x86 integrado gestiona la inicialización de la red y el descubrimiento de la topología, mientras que la aceleración de datos se produce en hardware dedicado.

Aplicaciones y despliegue

• Entrenamiento de IA a escala exa: Modelos de lenguaje grandes y aprendizaje profundo que requieren un ancho de banda masivo de all-reduce.
• Computación de alto rendimiento (HPC): Modelado climático, dinámica molecular y dinámica de fluidos computacional.
• Doble densidad de Top-of-Rack (ToR): Configuración de 128 puertos de 200 G para conectividad densa de servidores.
• Centros de datos en la nube y empresariales: Almacenamiento de alto rendimiento (NVMe-oF), aceleración de bases de datos.
• Laboratorios de investigación y gubernamentales: Red de latencia ultrabaja para el descubrimiento científico.

Especificaciones técnicas y opciones de pedido

Nota: Todos los modelos incluyen CPU x86 Coffee Lake i3, 8 GB DDR4, SSD M.2 de 16 GB, 1x USB 3.0, 1x USB I²C, 1x RJ45 (UART). Peso: ~14,5 kg. Cables: OSFP pasivo/cobre/óptico activo.

Ventajas y diferenciadores

• vs. Generación anterior (QM8700): 2,5 veces más puertos (64 frente a 40), 3,2 veces más ancho de banda agregado (51,2 Tb/s frente a 16 Tb/s) y SHARPv3 que ofrece una aceleración de IA 32 veces mayor.
• vs. Switches 400G competitivos: SHARPv3 integrado reduce los tiempos de finalización de trabajos; el modo 200G de doble densidad reduce los niveles de red y ahorra costos.
• Solución ToR más densa: 128 puertos de 200 G en 1U, ideal para racks de alta densidad.
• Proporcional a la energía: La potencia se escala con la utilización de los puertos; certificado ENERGY STAR.
• Compatibilidad retroactiva perfecta: Funciona con tarjetas de red ConnectX-6/5/4 y cableado existente.

Servicio y soporte

Ofrecemos soporte completo del ciclo de vida: consulta técnica 24/7, gestión de RMA y asistencia in situ. Nuestro equipo proporciona diseño de topología, validación de compatibilidad de firmware e integración con redes InfiniBand existentes. Todas las unidades tienen una garantía de 1 año (extensible). Los pedidos se envían en 24-48 horas desde nuestro inventario de más de 10 millones de unidades. Disponibles paquetes personalizados de cables y tarjetas de red.

Preguntas frecuentes (FAQ)

P: ¿Es el MQM9790-NS2F compatible con las tarjetas de red Mellanox ConnectX-6?

R: Sí, soporta completamente ConnectX-6 (HDR/EDR) y ConnectX-5/4. Para operaciones de 400 Gb/s, utilice tarjetas de red ConnectX-6 o más nuevas que soporten NDR.

P: ¿Cómo funciona el modo de 128 puertos de 200 Gb/s?

R: Cada conector OSFP alberga 8 carriles. Al dividir un puerto de 400 G (8 carriles) en dos conexiones independientes de 200 G (4 carriles), el switch duplica efectivamente el número de puertos para puntos finales de 200 G, ideal para ToR de alta densidad.

P: ¿Puede este switch no administrado ejecutar un administrador de subred?

R: Sí, incluye un administrador de subred integrado capaz de gestionar hasta 2000 nodos de fábrica. Para funciones avanzadas como UFM, conecte un servidor externo que ejecute OpenSM o NVIDIA UFM.

P: ¿Qué opciones de refrigeración están disponibles?

R: El MQM9790-NS2F tiene flujo de aire P2C (puerto a energía/frontal). Si su rack utiliza refrigeración de atrás hacia adelante, solicite el MQM9790-NS2R (C2P). Las unidades de ventilador intercambiables en caliente soportan ambas direcciones.

P: ¿Cuál es el consumo de energía típico con una carga del 50%?

R: Dependiendo de la utilización y los tipos de cable, el consumo de energía típico oscila entre 250 W y 350 W a media carga. El switch reduce dinámicamente la energía cuando los puertos están inactivos.

Precauciones y notas de compatibilidad

• Dirección del flujo de aire: Verifique que la refrigeración del rack coincida con su modelo: P2C (MQM9790-NS2F) o C2P (MQM9790-NS2R). Un flujo de aire inadecuado puede causar sobrecalentamiento.
• Fuente de alimentación: Rango de entrada de 200-240 V CA solamente (no 100-127 V). Utilice ambas entradas de alimentación para redundancia.
• Cableado: Para 400 G, utilice módulos OSFP de cobre pasivo (hasta 3 m) u ópticos activos. La división de 200 G requiere cables de ruptura OSFP a 2x200 G.
• Entorno operativo: Temperatura 0 °C–40 °C, humedad 10 %–85 % sin condensación, altitud ≤3050 m. Cumple con EMC CE, FCC, VCCI, ICES, RCM.
• Software: Se recomienda un administrador de subred/UFM externo para redes a gran escala. Siempre actualice el firmware en coordinación con las versiones de las tarjetas de red.
