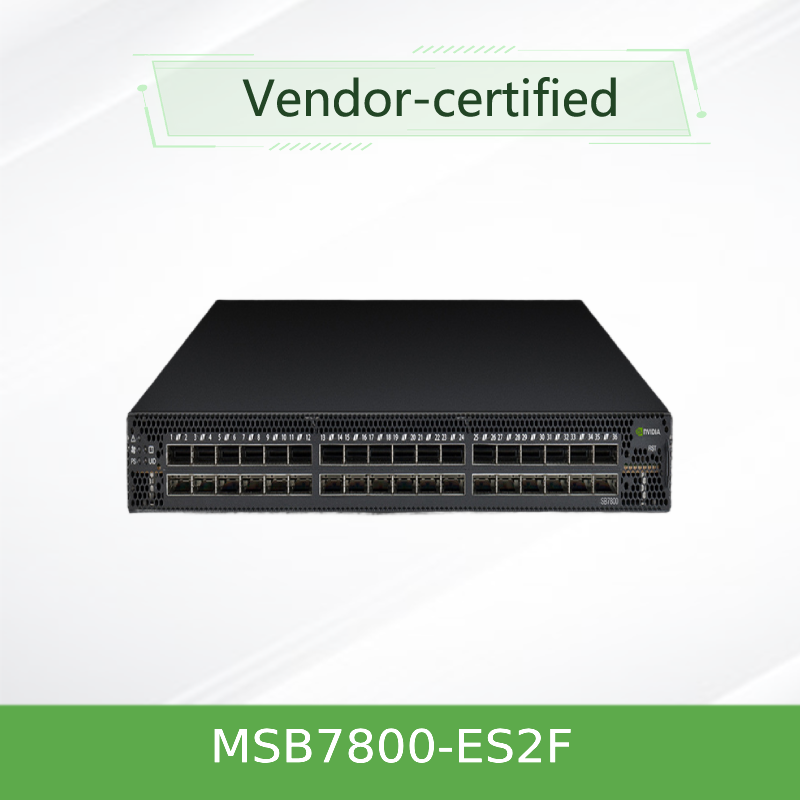

El NVIDIA MSB7800-ES2F es un conmutador InfiniBand de configuración fija integrado en el ASIC Switch-IB 2, diseñado para satisfacer las demandas extremas de ancho de banda y latencia de la informática de alto rendimiento (HPC) y las cargas de trabajo de IA. Con 36 puertos QSFP28 que funcionan a 100 Gb/s EDR, proporciona una estructura de conmutación sin bloqueo que escala desde pequeños grupos de investigación hasta grandes centros de datos empresariales.

Esta variante administrada externamente (MSB7800-ES2F) está optimizada para entornos donde un administrador de subred centralizado (como OpenSM o NVIDIA UFM) maneja el control de la estructura, brindando un bajo consumo de energía (122 W típico) y un diseño 1U de alta densidad. Incluye tecnología NVIDIA SHARP para acelerar las operaciones colectivas de MPI, liberando recursos de CPU para computación y reduciendo los tiempos de finalización de trabajos.

Características clave

• ✓ 36 puertos EDR de 100 Gb/s en 1U
• ✓ Rendimiento agregado sin bloqueo de 7,2 Tb/s
• ✓ Latencia puerto a puerto <90 ns

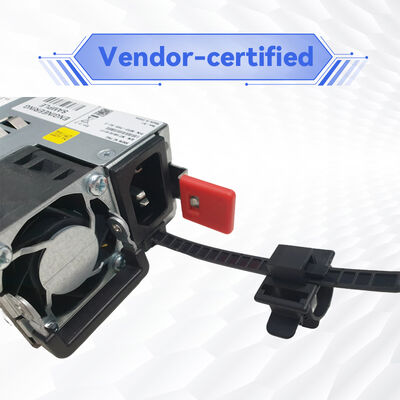

• ✓ Alimentación de CA redundante 1+1 intercambiable en caliente
• ✓ N+1 ventiladores redundantes intercambiables en caliente
• ✓ Certificación 80 PLUS Gold+ y ENERGY STAR
• ✓ Enrutamiento adaptativo y control de congestión
• ✓ Compatible con versiones anteriores de FDR (56 Gb/s) y QDR (40 Gb/s)
• ✓ Software MLNX-OS con CPU x86 de doble núcleo
• ✓ Cumple con RoHS‑6 y certificación EMC

Tecnología: Computación dentro de la red

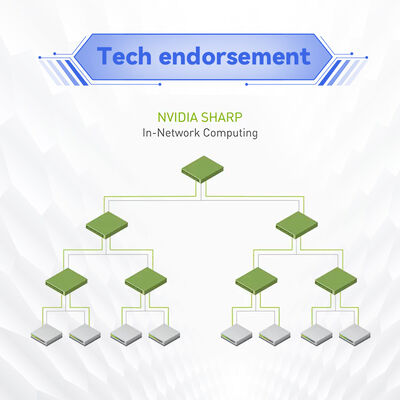

El protocolo de reducción y agregación jerárquica escalable (SHARP) de NVIDIA descarga operaciones colectivas desde la CPU a la red del conmutador, eliminando múltiples transferencias de datos entre puntos finales. Esto reduce el tiempo de operación de MPI y libera recursos de la CPU para el cálculo.

Conmutador‑IB 2 ASICofrece funciones avanzadas: enrutamiento adaptable, control de congestión, mapeo VL2VL y duplicación de puertos. El Intel Celeron x86 de doble núcleo ejecuta MLNX‑OS para una gestión completa del chasis.

Implementaciones típicas

• • Conectividad hoja en la parte superior del rack en clústeres HPC
• • Topologías de columna vertebral para IA y estructuras de aprendizaje profundo
• • Centros de datos empresariales con almacenamiento de alto rendimiento
• • Entornos de investigación y educación (física, genómica, clima)
• • Servicios financieros para infraestructuras comerciales de baja latencia

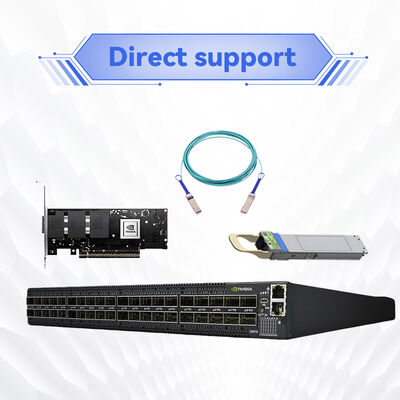

Compatibilidad

• •Adaptadores de host:ConnectX‑4, ConnectX‑5EDR
• •Cables:QSFP28 cobre pasivo, óptico activo, módulos ópticos
• •Gestión:OpenSM, NVIDIA UFM, MLNX‑OS
• •Hacia atrás:FDR (56 Gb/s), QDR (40 Gb/s) con transceptores adecuados
• •Administrador de subred:Administrado externamente (requiere SM basado en host)

Servicio y soporte

• • Garantía estándar de 1 año (extendida disponible)
• • Soporte técnico vía correo electrónico / teléfono
• • Actualizaciones de firmware y actualizaciones de MLNX‑OS
• • Servicios RMA para unidades defectuosas
• • Logística y entrega globales

Preguntas frecuentes

Precauciones

• • Confirme que la orientación del flujo de aire coincida con su estrategia de enfriamiento del rack.
• • Utilice únicamente ópticas y cables calificados por NVIDIA para cumplir con EDR.
• • Asegúrese de que el Administrador de subred esté configurado antes de conectarse a la estructura.
• • Rango de temperatura de funcionamiento: 0°C–45°C; mantener una ventilación adecuada.
• • Este interruptor no admite alimentación CC, solo CA.

Grupo Co., limitado de Hong Kong Starsurge

Fundada en 2008, Starsurge es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas. Atendemos a clientes gubernamentales, sanitarios, manufactureros, educativos, financieros y empresariales de todo el mundo con conmutadores, NIC, puntos de acceso inalámbrico, controladores, cables y soluciones de IoT. Nuestro experimentado equipo técnico y de ventas ofrece soporte multilingüe, desarrollo de software personalizado y entrega global, comprometidos con una calidad confiable y un servicio receptivo.

Hechos clave

• •ASICO:Conmutador‑IB 2
• •Puertos:36xQSFP28
• •Rendimiento:7,2 TB/s
• •Estado latente:<90 ns
• •AFILADO:Sí (descarga colectiva)
• •Potencia (tipo):122W

Matriz de compatibilidad

• •HCA:ConnectX‑4, ConnectX‑5EDR
• •Cables:QSFP28 DAC/AOC/óptica
• •SM:OpenSM, UFM Empresa
• •Hacia atrás:FDR (56G), QDR (40G)
• •Firmware:MLNX‑OS, preparado para SHARP

Lista de verificación del comprador

• ✓ Confirmar flujo de aire: P2C (MSB7800-ES2F) vs C2P
• ✓ Verifique la profundidad del estante (se requiere profundidad estándar)
• ✓ Verifique la alimentación: solo CA, 100‑240 V
• ✓ Administrador de subred del plan (host externo)
• ✓ Validar compatibilidad óptica/cable
