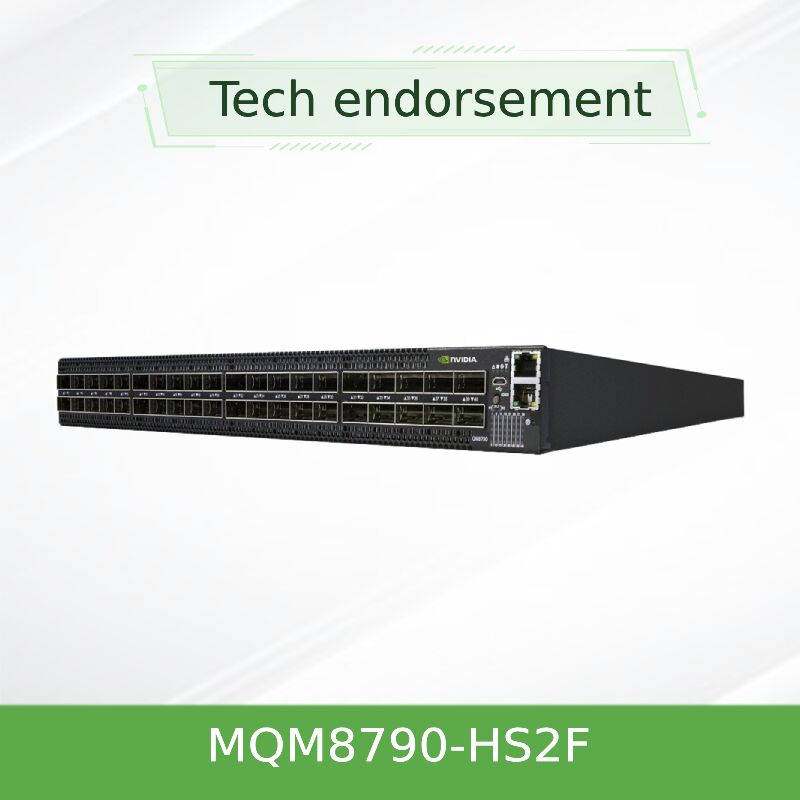

NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch sin administrar 40 puertos 16Tb/s Flujo de aire P2C UFM listo
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| Documento: | MQM8700 series.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo: | MQM8790-HS2F (920-9B110-00FH-0D0) | Solicitud: | Servidor |
|---|---|---|---|
| Condición: | Nuevo y Original | Conectividad de enlace ascendente: | 200 Gbps |
| Temperatura de funcionamiento: | 0°C a 40°C (32°F a 104°F) | Descripción: | Infiniband Switch de 40-Port 200g, suministros de doble alimentación |
| Resaltar: | Conmutador InfiniBand NVIDIA Quantum de 200G,Interruptor InfiniBand no administrado con 40 puertos,Interruptor de red de flujo de aire P2C de 16 Tb/s |
||
Descripción de producto
con un intercomunicador no administrado de configuración fija de alto rendimiento que ofrece 40 puertos de 200 Gb/s (o 80 puertos de 100 Gb/s) con un rendimiento no bloqueante de 16 Tb/s, aceleración de computación en red,y latencia ultra-baja, especialmente diseñados para HPCDiseñado para la gestión externa a través de la plataforma NVIDIA UFMTM.
El NVIDIA Quantum MQM8790-HS2F es un switch inteligente 200G InfiniBand no administrado diseñado para implementaciones de centros de datos a gran escala donde se prefiere la administración centralizada de tejidos.Parte de la serie NVIDIA Quantum QM8700, este switch ofrece cuarenta puertos de 200Gb/s en un factor de forma compacto de 1U con 16 Tb/s de rendimiento agregado sin bloqueo y latencia de corte inferior a 130ns.el MQM8790-HS2F está optimizado para la gestión externa a través de NVIDIA Unified Fabric Manager (UFMTM), lo que permite a los operadores de centros de datos proporcionar, monitorear, solucionar problemas y mantener de manera eficiente los tejidos modernos de los centros de datos a escala.
Cada puerto QSFP56 de 200Gb/s se puede dividir en dos puertos independientes de 100Gb/s, proporcionando hasta 80 puertos de conectividad de 100Gb/s, ideales para despliegues de doble densidad en la parte superior del bastidor.El MQM8790-HS2F cuenta con flujo de aire P2C (puerto a potencia), dos fuentes de alimentación redundantes y soporte completo para la aceleración de computación en red NVIDIA SHARPTM.
- 200 Gb/s de banda ancha por puerto¢ cuarenta puertos QSFP56 que admiten modos divididos de 200G o 100G, arquitectura no bloqueadora.
- SKU no gestionado para el control externoNo hay un administrador de subred integrado; diseñado para una gestión centralizada a través de la plataforma NVIDIA UFMTM.
- Aceleración de la computación en redLa tecnología NVIDIA SHARPTM permite la agregación de datos en el switch, reduciendo el tiempo de comunicación MPI, NCCL y SHMEM en órdenes de magnitud.
- Alta capacidad de radix y divisiónConvierta puertos 40x 200G en puertos 80x 100G para topologías de doble densidad sin interruptores adicionales.
- Gestión avanzada de la congestión- Enrutamiento adaptativo, enrutamiento estático y calidad de servicio (QoS) para eliminar los puntos calientes y maximizar el ancho de banda efectivo de la tela.
- El número de unidades de suministro de servicio público redundantes y intercambiables a temperatura1 + 1 potencia redundante, 80 Plus Gold certificado, ENERGY STAR compatible, con optimización de energía en el uso parcial del puerto.
- UFM está listo.Integración perfecta con NVIDIA Unified Fabric Manager para telemetría avanzada, análisis predictivo y orquestación automática de tejidos.
- Compatible con el pasado¢ Interoperabilidad perfecta con las generaciones anteriores de InfiniBand (EDR, FDR).

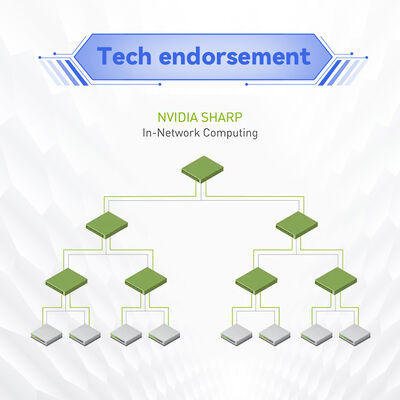

Los switches cuánticos de NVIDIA incorporan motores de protocolo de agregación y reducción jerárquica escalables (SHARP) directamente en el silicio.o transmisión ?? sin múltiples viajes de ida y vuelta a los puntos finales del servidorEsto acelera drásticamente las operaciones colectivas como all-reduce, barrier y broadcast, que son críticas para los marcos de aprendizaje profundo (TensorFlow,PyTorch a través de NCCL) y simulaciones de HPC basadas en MPIEl resultado es hasta 10 veces más rendimiento para cargas de trabajo intensivas en comunicación y una reducción de los gastos generales de la CPU, liberando recursos de cómputo para el procesamiento de aplicaciones reales.
El MQM8790-HS2F también admite algoritmos de enrutamiento adaptativo y control de congestión que equilibran automáticamente el tráfico a través de múltiples rutas,ofrecer un rendimiento cercano a la velocidad de línea incluso en condiciones de alta contención.
- Clusters de IA y ML a gran escalaLos sistemas basados en GPU requieren una gestión centralizada del tejido y telemetría en cientos o miles de nodos.
- Computación de alto rendimiento (HPC)Laboratorios de investigación, laboratorios nacionales y universidades donde los gerentes de tejidos externos proporcionan un mejor monitoreo y automatización.
- Centros de datos de hiperescala¢ Fat-tree, DragonFly + y topologías de toros multidimensionales gestionadas a través de UFM para obtener la máxima eficiencia.
- Proveedores de servicios empresariales y en la nubeEntornos que requieren un plano de control unificado a través de múltiples tejidos de interruptores.
- Top-of-Rack (ToR) con gestión centralizada¢ Conectividad de doble densidad de 100 Gb/s por servidor con visibilidad en toda la tela.
El MQM8790-HS2F funciona a la perfección con los adaptadores NVIDIA ConnectX‐6, ConnectX‐7 y BlueField DPU, apoyando tanto InfiniBand como tejidos mixtos.Es compatible con velocidades anteriores de InfiniBand (EDR 100Gb/s), FDR 56Gb/s). Completamente interoperable con los switches de tela NVIDIA Quantum existentes. Para su gestión, el switch está diseñado para ser controlado a través de la plataforma NVIDIA Unified Fabric Manager (UFM),que proporciona un suministro integral de tejidosEl soporte del sistema operativo incluye las principales distribuciones Linux (RHEL, Ubuntu, Rocky Linux) y servidores GPU certificados por NVIDIA.
| Parámetro | Detalle |
|---|---|
| Número de modelo | Se aplicará a los vehículos de las categorías M1 y M2. |
| Puertos y velocidad | 40 puertos QSFP56; hasta 200Gb/s por puerto; soporta la división en 80 puertos de 100Gb/s |
| Producción agregada | 16 Tb/s sin bloqueo |
| Cambiar la latencia | Se aplican las siguientes medidas: |
| Dirección | No gestionado gestión externa a través de NVIDIA UFMTM; CPU de doble núcleo x86 incorporada (Broadwell ComEx D‐1508 2.2GHz), memoria del sistema de 8 GB |

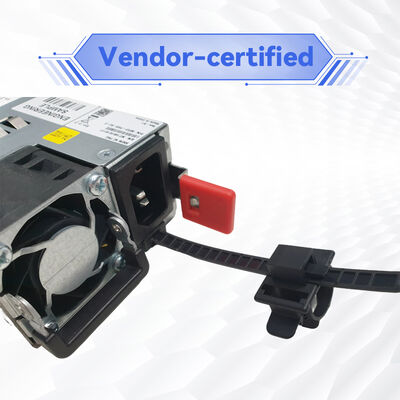

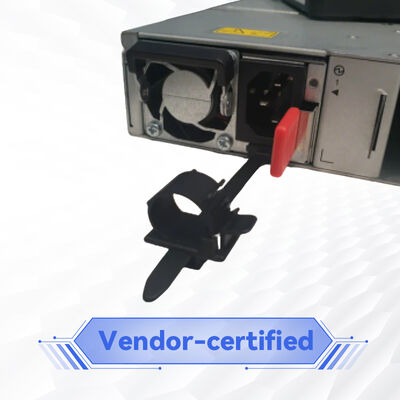

| Fuente de alimentación | 1 + 1 redundante con intercambio en caliente, 100‐127VAC / 200‐240VAC, 80 Plus Oro, ENERGY STAR |
| Flujo de aire | P2C (puerto-potencia) MQM8790-HS2F, profundidad estándar |
| Las dimensiones (HxWxD) | 1.7 x 17 x 23.2 pulgadas (43.6 x 433.2 x 590.6 mm), 1U |
| Peso | Con 2 unidades de servicio: 12.48 kg / 27.5 lbs |
| Temperatura de funcionamiento | Entre 0°C y 40°C |
| Certificaciones | Se aplicará el método de evaluación de la compatibilidad con el mercado. |
| Garantización | 1 año de garantía limitada de hardware (opciones extensibles disponibles) |
| Número de la pieza ordenable (OPN) | Descripción | Flujo de aire | Dirección |
|---|---|---|---|
| Se aplicará a los vehículos de las categorías M1 y M2. | NVIDIA Quantum 200Gb/s InfiniBand switch, 40 QSFP56, dual AC PSU, núcleo dual x86, profundidad estándar, flujo de aire P2C, kit de ferrocarril | P2C (de puerto a potencia) | No gestionado (UFM listo) |
| MQM8790-HS2R: el contenido de la sustancia en el agua es de: | El flujo de aire C2P (de potencia a puerto) | C2P | No gestionado (UFM listo) |
| MQM8700-HS2F: el número de unidades de producción y el número de unidades | Variante gestionada, flujo de aire P2C, administrador de subred a bordo, MLNX-OS | P2C | Gestionado (MLNX-OS) |
| Se aplicará el método de ensayo. | Variante gestionada, flujo de aire C2P, administrador de subred a bordo, MLNX-OS | C2P | Gestionado (MLNX-OS) |
Para entornos que requieren una gestión centralizada del tejido a través de cientos o miles de interruptores, el MQM8790-HS2F ofrece una solución rentable,Bloque de construcción sin administrar optimizado para la orquestación de NVIDIA UFM.
- Gestión centralizada de las telasAproveche NVIDIA UFM para una visibilidad unificada, automatización y análisis predictivo en todo el tejido.
- Rentabilidad superior- Reducir los gastos de capital con capacidad de puerto 100G de doble densidad y menor número de interruptores para tejidos grandes.
- Eficiencia energética¢ Escalabilidad dinámica de la potencia basada en la utilización del puerto, reduciendo los costes operativos.
- Aceleración SHARPTM¢ Comunicaciones colectivas hasta 10 veces más rápidas sin consumir ciclos de CPU de host.
- Topologías escalables¢ Soporte nativo para Fat Tree, DragonFly + y Torus para el crecimiento de centros de datos a prueba de futuro.
- Ecosistema probadoApoyado por la pila de software acumulativa de NVIDIA y el soporte de socios 24/7.
Starsurge Group proporciona servicios de ciclo de vida de extremo a extremo para los switches NVIDIA Quantum, incluida la consultoría de arquitectura previa a las ventas, pruebas de concepto y logística global.Nuestro experimentado equipo técnico ofrece solución de problemas remotaPara las implementaciones de UFM, ofrecemos servicios profesionales para la configuración e integración de la plataforma.Opciones de prórroga de la garantía y soporte prioritario disponible las 24 horas del día, los 7 días de la semana a peticiónEl soporte multilingüe para las regiones EMEA, Américas y APAC garantiza una respuesta rápida para despliegues de misión crítica.
R: MQM8790-HS2F es un switch no administrado diseñado para la gestión externa a través de NVIDIA UFM. MQM8700-HS2F incluye un Administrador de Subred integrado y un sistema operativo MLNX completo para la administración independiente.
R: Sí, puede ser administrado por cualquier administrador de subred de banda ancha InfiniBand compatible con los estándares, pero se recomienda NVIDIA UFM para funciones avanzadas como telemetría, análisis predictivo y orquestación automatizada.
R: Sí, cada puerto de 200Gb/s puede operar a 100Gb/s utilizando cables divisores o QSFP56 a doble salida QSFP56, que admite hasta 80x 100Gb/s de enlaces.
R: Sí, el MQM8790-HS2F admite completamente la tecnología NVIDIA SHARPTM para acelerar la comunicación colectiva, independientemente del modo de gestión.
R: DAC QSFP56 de cobre pasivo/activo, cables ópticos activos (AOC) y módulos ópticos para distancias de hasta cientos de metros.
- Asegurar que la temperatura de funcionamiento ambiente se mantiene entre 0°C y 40°C; mantener una ventilación adecuada del bastidor.
- Utilice solo cables ópticos o DAC QSFP56 calificados que figuran en la guía de compatibilidad de NVIDIA.
- Dirección del flujo de aire: MQM8790-HS2F utiliza el P2C (puerto a potencia) confirme que su esquema de enfriamiento del bastidor coincide con el flujo de aire P2C.
- La fuente de alimentación deberá estar conectada a un voltaje CA adecuado (100-240 VAC) con conexión a tierra.
- Se debe implementar un administrador de subred externo (UFM u otro) para la inicialización y gestión de la tela.
- Peso ~ 12,5 kg con dos unidades de servicio público utilizar una elevación mecánica adecuada para el montaje de racks.
Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas. Fundada en 2008,La compañía sirve a clientes de todo el mundo con productos que incluyen switches de red, NIC, puntos de acceso inalámbricos, controladores, cableado y equipos de infraestructura.Producción, la educación, las finanzas y la empresa.
Con un enfoque centrado en el cliente, Starsurge se centra en la calidad confiable, el servicio receptivo y las soluciones personalizadas.desarrollo de software personalizado, y el soporte multilingüe para ayudar a los clientes a construir una infraestructura de red eficiente, escalable y fiable.

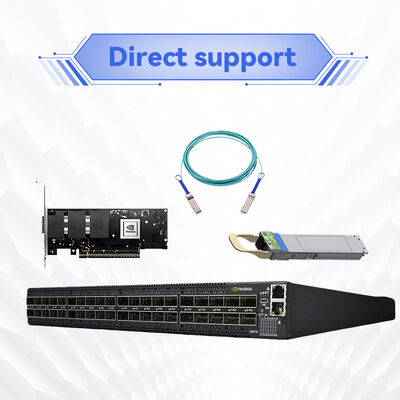

| Componente | Modelos / tipos soportados |
|---|---|
| Adaptadores | NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 y banda ancha |
| Cables y óptica | QSFP56 DAC (pasivo hasta 3 m, activo hasta 5 m), AOC, transceptores ópticos (SR4, LR4) |
| Sistemas operativos | Linux (RHEL 8/9, Ubuntu 20.04/22), también conocido como Linux.04, Rocky Linux), Windows Server con InfiniBand y su pila |
| Plataformas de gestión | NVIDIA UFM, OpenSM, otros administradores de subred compatibles con las normas |
| Soporte para topologías | Árbol gordo, DragonFly+, 2D/3D Torus, SlimFly |
- Confirmar la dirección del flujo de aire: MQM8790-HS2F utiliza el P2C (puerto a potencia)
- Verificar la velocidad de puerto requerida (200G nativa o 100G breakout) y el tipo de ensamblaje del cable.
- Verificar la entrada de energía: doble CA redundante con conectores C13/C14.
- Asegúrese de que la profundidad del bastidor es de 23,2 pulgadas (profundidad estándar).
- Plan para el administrador de subred externo: se requiere una licencia UFM o una implementación OpenSM para el funcionamiento de la tela.
- Validar los requisitos de licencia de software UFM si se necesitan características avanzadas de telemetría.
