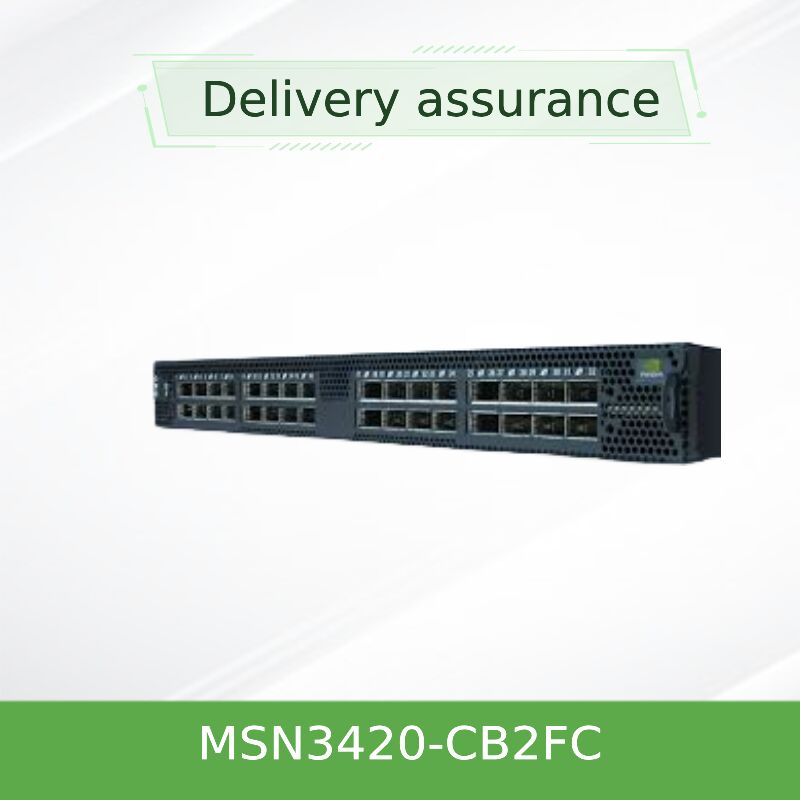

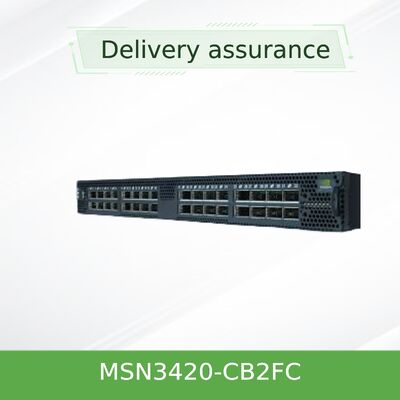

NVIDIA Spectrum SN3420 MSN3420-CB2FC – Switch de rack superior de 48 puertos 25GbE y 12 puertos 100GbE con Cumulus Linux
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MSN3420-CB2F |
| Documento: | sn3000-series.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Puertos: | 48SFP28 + 12 QSFP28 | modo de comunicación: | Full-Dúplex y Medio-Dúplex |
|---|---|---|---|
| capacidad del interruptor: | 4.8tb/s | Tecnología: | Ethernet |
| Actuación: | 48 x10/25gbe 12 x 100gbe | Peso del sistema: | 8.500 kg |
| Dimensiones del sistema: | 43.6*433.2*590.6 mm | Montaje en bastidor: | 1U soporte de estante |
Descripción de producto
Las demás partidas del anexo I se sustituyen por el texto siguiente:
48 puertos de 10/25GbE + 12 puertos de 100GbE en enlaces ascendentes• ideal para implementaciones de hojas en la parte superior del rack, combinando conectividad de servidor de alta densidad con enlaces ascendentes flexibles.NVIDIA Cumulus Linux también, el MSN3420-CB2FC ofrece un rendimiento de velocidad de cable, latencia de corte de 425ns y una amplia automatización de red para centros de datos modernos.
El NVIDIA Spectrum® SN3420 (modeloLas demás partidas del anexo I se sustituyen por el texto siguiente:) es un switch de alto rendimiento de 1U diseñado para centros de datos que evolucionan desde el acceso a servidores 10G a 25G, manteniendo la disponibilidad de enlace ascendente 100GbE.Construido en el ASIC Spectrum-2 de segunda generación, ofrece puertos 48 x SFP28 que admiten 10/25GbE y puertos 12 x QSFP28 que admiten 40/100GbE. Con conmutación de corte, telemetría avanzada (What Just Happened®) y un búfer de paquetes totalmente compartido,el SN3420 garantiza una latencia baja predecible y no bloquea la líneaEl interruptor viene precargado de fábrica conNVIDIA Cumulus Linux también, que permite la automatización a escala web, herramientas nativas de Linux y un robusto enrutamiento de Capa 2/Capa 3.o entorno de negociación de alta frecuencia, el MSN3420-CB2FC ofrece rendimiento, flexibilidad y programabilidad abierta.
Las capacidades de transmisión de datos de las redes de transmisión de datos de las redes de transmisión de datos de las redes de transmisión de datos de las redes de transmisión de datos de las redes de transmisión de datos de las redes de transmisión de datos de las redes de transmisión de datos de las redes de transmisión.
425ns de latencia de corte, conmutación de línea en todos los puertos, cero pérdida de paquetes bajo carga completa.
NVIDIA What Just Happened® (WJH) con histogramas acelerados por hardware, listo para INT, telemetría de transmisión y contadores de flujo 512K en el chip.
Buffer totalmente compartido de 42MB, ruta de datos justa y de alto ancho de banda, evita la congestión de micro-explosiones.
Experiencia nativa en Linux, automatización con Ansible / Puppet, FRRouting, soporte de contenedores y protocolos de enrutamiento ricos.
Enrutamiento VXLAN de paso único, enrutamiento de segmentos IPv6, entradas de reenvío compartidas de 512K (ACL/LPM/MAC/ECMP/túneles).
El SN3420 es alimentado por elASIC de espectro 2La arquitectura de búfer de paquetes totalmente compartida elimina los límites artificiales de búfer por puerto,garantizar la equidad en el tráfico incesto. Spectrum-2 también admite inspección profunda de paquetes de hasta 512 bytes, tubería programable y transporte avanzado de RoCE para RDMA sobre Ethernet convergente - esencial para IA, ML y NVMe sobre Fabrics.Ethernet abierto rompe el bloqueo del proveedorEl MSN3420-CB2FC viene con Cumulus Linux, pero la plataforma también admite SONiC, DENT (Linux Switchdev) u ONIE para instalaciones de metal desnudo.Esto garantiza la flexibilidad a largo plazo y la alineación con los principios de redes abiertas.
Conecta servidores de 25GbE a switches de columna vertebral de 100GbE. Ideal para grupos hiperconvergentes, computación de alto rendimiento y cargas de trabajo generales en la nube.
Despliegue como un interruptor de hojas en una tela Clos de dos niveles, ofreciendo un rendimiento no bloqueante y balanceo de carga ECMP.
Baja latencia y soporte RoCE sin pérdidas permiten NVMe de alto rendimiento en los backends de almacenamiento de Fabric.
El gran búfer y la gestión de congestión basada en telemetría aceleran Spark, Hadoop y los marcos de aprendizaje automático distribuidos.
El MSN3420-CB2FC funciona sin problemas con los adaptadores de red NVIDIA ConnectX® (25GbE/100GbE), los cables de cobre / fibra LinkX® y cualquier equipo Ethernet basado en estándares.Es compatible con una amplia gama de transceptores: 25GbE SFP28 SR/LR/AOC/DAC, 100GbE QSFP28 SR4/LR4/ER/CWDM4 y cables de separación (100GbE a 4x25GbE). Cumulus Linux asegura la compatibilidad con los principales marcos de automatización, pilas de enrutamiento (FRR, Bird),y herramientas de orquestación (Kubernetes CNI)Para una solución totalmente compatible, combine con NVIDIA Cumulus NetQ para operaciones de red en tiempo real, visibilidad y gestión del ciclo de vida.

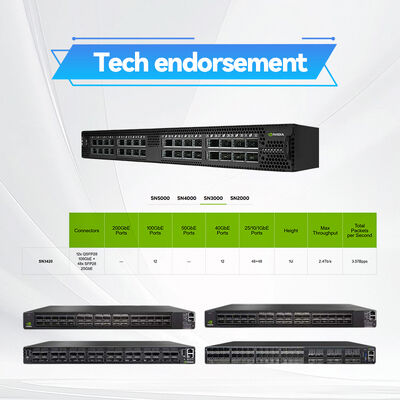

| Categoría | Detalles |
|---|---|
| Modelo | Las demás partidas del anexo I se sustituyen por el texto siguiente: |
| Puertos | Se aplican las siguientes características: |
| Puertos de 100GbE máximo | 12 (o 12x 40GbE) |
| Puertos de 25 GbE como máximo | 48 + hasta 48 vía breakout (total de 96 25GbE lógicos desde QSFP28) |
| Producción | 2.4 Tb/s (pleno dúplex) |
| Paquete por segundo | 3.58 Bpps |
| La latencia (cortada) | 425 ns |
| Buffer de paquetes | 42 MB de contenido compartido |
| Procesador | Dos núcleos x86 |
| Memoria del sistema | 8 GB DDR4 |
| Almacenamiento en SSD | 32 GB |
| Puertos de gestión | 1x 100/1000 RJ45, 1x RJ45 en serie, 1x USB |
| Fuentes de alimentación | 2 veces intercambiable en caliente (1 + 1 redundante), AC 100-264V, 50-60Hz |
| Los ventiladores | 5 veces intercambiable en caliente (N+1 redundante), opción de flujo de aire reversible |
| Factor de forma | 1U Rackmount, 1,72" x 16,84" x 17" (44x428x432mm) El equipo de montaje de las máquinas de la industria de la industria de la industria de la industria de la industria de la industria de la industria de la industria de la industria de la industria de la industria de la industria de la industria |
| Peso | 8.5 kg (18.73 libras) |
| Temperatura de funcionamiento | Entre 0°C y 40°C |
| Sistema operativo preinstalado | NVIDIA Cumulus Linux también |
| Dirección del flujo de aire (CB2FC) | P2C (puerto a potencia, profundidad estándar) |
| Unidad de valor | Sistema operativo precargado | Flujo de aire | Inicio asegurado | Ideal para |
|---|---|---|---|---|
| Las demás partidas del anexo I se sustituyen por el texto siguiente: | Cumulus Linux también | P2C (puerto a potencia) | - No, no lo sé. | Entornos con mucha automatización, equipos NetDevOps |
| Se aplicará a los productos de las categorías IIa y IIIa. | NVIDIA Onyx (clásico CLI) | P2C | - No, no lo sé. | Administradores de CLI tradicionales, flujos de trabajo heredados |
| Se aplicarán los siguientes requisitos: | ONIE (metal desnudo) | P2C / profundidad corta | - No, no lo sé. | NOS personalizados (SONiC, DENT, otros) |
| Se aplicará a los productos de las categorías IIa y IIIa. | Cumulus Linux también | C2P (alimentación al puerto) | - No, no lo sé. | Dirección alternativa del flujo de aire para la contención del pasillo caliente |
Cumulus Linux reduce la complejidad operativa mediante el uso de herramientas estándar de Linux, API y flujos de trabajo en contenedores.
Los enlaces ascendentes de 100GbE listos para aumentar el ancho de banda de la columna vertebral; 25GbE a los servidores garantiza un rendimiento de 2.5x sobre 10GbE.
WJH responde con precisión "Lo que acaba de suceder" para reducir MTTR. La telemetría de transmisión se integra con Prometheus, Splunk, etc.
Hong Kong Starsurge ofrece precios competitivos, soporte de garantía y experiencia en logística para clientes globales.
La serie NVIDIA SN3000 viene con una gama de componentes que incluyen:Garantía limitada de hardware de un añoLos planes de soporte actualizados, incluidos el reemplazo en el sitio el siguiente día hábil y el envío de un técnico de 4 horas, están disponibles bajo petición.Starsurge también proporciona instalación remota o en el sitio, configuración y servicios de monitoreo de red adaptados a las necesidades de su centro de datos.
Los transceptores, cables DAC y cables de alimentación se venden por separado a menos que se especifique.
Para los requisitos de arranque seguro, consulte la serie MSN3700C-S; SN3420 no incluye el root-of-trust de hardware.
Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI e integración de sistemas desde 2008.Educación, y clientes empresariales en todo el mundo. Suministramos switches, NICs, soluciones inalámbricas, sistemas IoT, y software personalizado con soporte multilingüe y entrega global.Starsurge garantiza una calidad confiable, servicio responsive y soluciones de infraestructura de red a medida.
| Tipo de componente | Opciones soportadas | Vendedor / Notas |
|---|---|---|
| Óptica de 25 GbE | 25GBASE-SR (MMF), 25GBASE-LR (SMF), 25G AOC, DAC pasivo hasta 5m | NVIDIA, Cisco, Finisar, MSA genérico |
| Óptica de 100 GbE | Las condiciones de los sistemas de transmisión de datos se determinarán en función de las características de los sistemas de transmisión. | NVIDIA LinkX, probado por un tercero |
| Cables de corte | Se aplicarán las siguientes medidas: | Compatible con todos los puertos QSFP28 |
| Sistema operativo de red | Cumulus Linux (fábrica), SONiC, ONYX, DENT | ONIE bootloader permite el reemplazo |
| Herramientas de gestión | Ansible, Puppet, NetQ, SNMP, gNMI, Prometeo | Integración de API y telemetría totalmente abiertas |
- La dirección del flujo de aire (P2C para MSN3420-CB2FC) coincide con el diseño del pasillo del centro de datos.
- Tipo de fuente de alimentación (CA o CC) incluido el CA estándar. Por favor, confirme el voltaje.
- Tipos de transceptores y longitudes de cables para la conectividad servidor/espina.
- Opciones de actualización de la garantía (Día hábil siguiente o 4 horas en el sitio).
- Requisitos de licencia de características del software (incluidas las características completas de Cumulus Linux L3).
