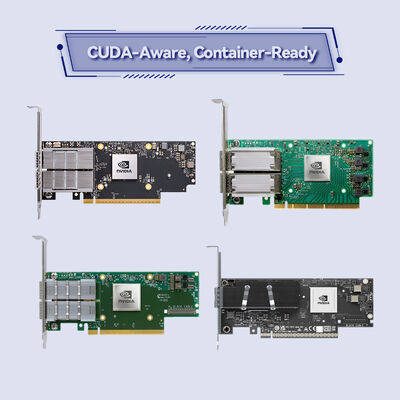

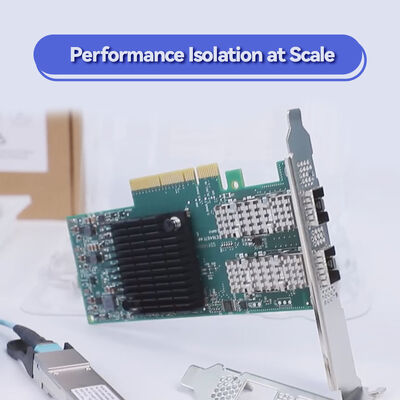

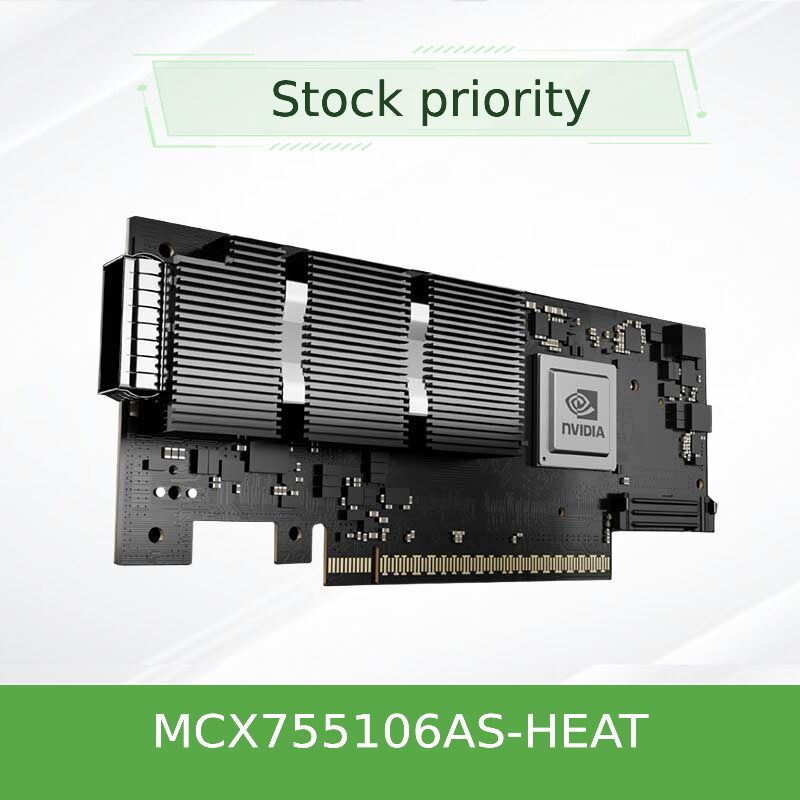

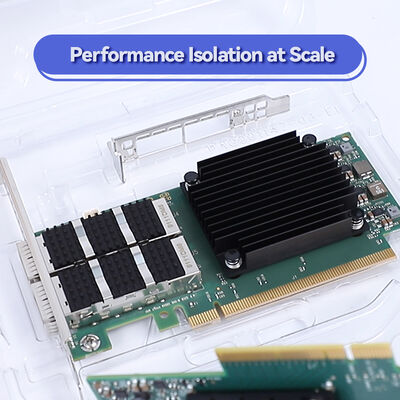

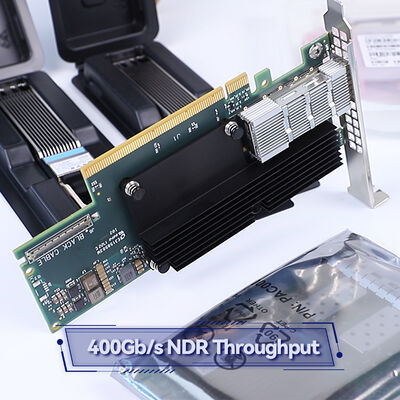

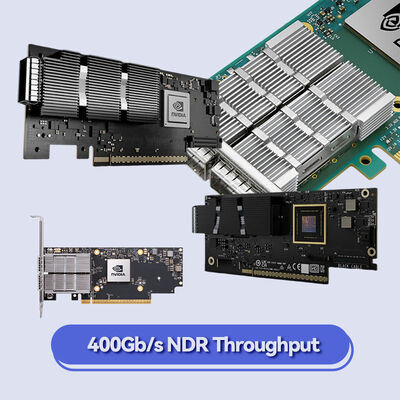

Adaptador inteligente NVIDIA ConnectX-7 MCX755106AS-HEAT NDR de 400 Gb/s InfiniBand
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MCX755106As-Heat (900-9x7AH-0078-DTZ) |
| Documento: | Connectx-7 infiniband.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo NO.: | MCX755106As-Heat (900-9x7AH-0078-DTZ) | Puertos: | 2 puerto |
|---|---|---|---|
| Tecnología: | Infiniband | Tipo de interfaz: | OSFP56 |
| Especificación: | 16,7 cm x 6,9 cm | Origen: | India / Israel / China |
| tasa de transmisión: | 200GBE | Interfaz de host: | Gen3 x16 |
| Resaltar: | Adaptador de banda ancha NVIDIA ConnectX-7,Tarjeta de red Mellanox de 400 Gb/s,Adaptador inteligente con soporte NDR |
||
Descripción de producto
Adaptador Inteligente NVIDIA ConnectX-7 MCX755106AS-HEAT NDR de 400 Gb/s InfiniBand
Modelo insignia PCIe Gen5 x16 InfiniBand y RoCE de doble puerto de 400 G. Adaptador de red RDMA de 400 Gb/s de latencia ultrabaja diseñado para fábricas de IA, clústeres de HPC y centros de datos en la nube a hiperescala. El ConnectX-7 MCX755106AS-HEAT integra computación en red, descargas de seguridad de hardware y virtualización avanzada para acelerar la computación científica moderna y las infraestructuras definidas por software.
Descripción general del producto
La familia NVIDIA ConnectX-7 ofrece un rendimiento revolucionario con un ancho de banda de hasta 400 Gb/s por puerto, compatible con InfiniBand (NDR/HDR/EDR) y Ethernet (hasta 400 GbE). El modelo MCX755106AS-HEAT presenta una interfaz host PCIe Gen5 (hasta x32 carriles), densidad de doble puerto de 400 Gb/s, capacidad multi-host y motores avanzados para GPUDirect RDMA, aceleración NVMe-oF y cifrado en línea. Diseñado para el exigente entrenamiento de IA, simulación y análisis en tiempo real, este adaptador reduce la sobrecarga de la CPU mientras maximiza el rendimiento y la seguridad de los datos.
Con memoria integrada para descarga de rendezvous, aceleración colectiva SHARP y descargas SDN ASAP2, ConnectX-7 transforma servidores estándar en nodos de red de alto rendimiento con fluctuaciones casi nulas y temporización de precisión de nanosegundos (IEEE 1588v2 Clase C).
Características clave
- Listo para NDR InfiniBand y 400 GbE - Hasta 400 Gb/s por puerto, configuración de doble puerto que ofrece 800 Gb/s de ancho de banda agregado; compatible con NDR, HDR, EDR InfiniBand y 400/200/100/50/25/10 GbE.
- PCIe Gen5 x16 (hasta x32 carriles) - Interfaz host de alto rendimiento con sugerencias de procesamiento TLP, ATS, PASID y SR-IOV.
- Computación en red - Descarga de hardware de operaciones colectivas (SHARP), protocolo de rendezvous, descarga de búfer de ráfaga.
- GPUDirect RDMA y GPUDirect Storage - Ruta de datos directa de GPU a NIC, acelerando el aprendizaje profundo y el análisis de datos.
- Motores de seguridad de hardware - Cifrado/descifrado IPsec/TLS/MACsec en línea (AES-GCM de 128/256 bits) + arranque seguro con raíz de confianza de hardware.
- Aceleración de almacenamiento avanzada - NVMe-oF (sobre Fabrics/TCP), descarga NVMe/TCP, entrega de firma T10-DIF, iSER, NFS sobre RDMA, SMB Direct.
- ASAP2 SDN y aceleración VirtIO - Descarga OVS, encapsulación VXLAN/GENEVE/NVGRE, seguimiento de conexiones y analizador programable.
- Temporización de precisión - PTP (IEEE 1588v2) con precisión de 12 ns, SyncE, programación activada por tiempo, control de paquetes.
Tecnología: Dentro de ConnectX-7
Construido con un proceso de 7 nm, ConnectX-7 integra múltiples motores de aceleración de hardware que descargan la CPU y ofrecen un rendimiento determinista. Los pilares tecnológicos clave incluyen:
- RDMA sobre Ethernet Convergente (RoCE) - RoCE Zero-Touch para redes Ethernet de baja latencia.
- Transporte conectado dinámicamente (DCT) y XRC - Comunicación MPI y HPC eficiente.
- Paginación bajo demanda (ODP) y registro de memoria de usuario (UMR) - Simplifica la gestión de memoria para aplicaciones a gran escala.
- Protocolo de agregación y reducción jerárquica escalable (SHARP) - Reducción de datos en red para colectivos MPI.
- Tecnología Multi-Host - Permite que hasta 4 hosts independientes compartan un solo adaptador, optimizando la utilización del servidor.
- Gestión PLDM y SPDM - Actualización de firmware, monitoreo y atestación de dispositivos para seguridad empresarial.
Despliegues típicos
- Clústeres de IA y aprendizaje automático - Entrenamiento a gran escala con NCCL, UCX y GPUDirect RDMA.
- Simulación e investigación HPC - Modelado meteorológico, genómica, dinámica molecular que requiere MPI de baja latencia.
- Nube a hiperescala y SDDC - Redes superpuestas, aceleración NFV, multi-inquilino seguro (SR-IOV).
- Sistemas de almacenamiento empresarial - Descarga de destino NVMe-oF y sistemas de archivos distribuidos (Lustre, GPUDirect Storage).
- Edge 5G y Telecomunicaciones - Infraestructuras sensibles al tiempo con PTP Clase C y seguridad MACsec.
Compatibilidad
Sistemas operativos y virtualización: Controladores incluidos para Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV) y Kubernetes (plugins CNI). Optimizado para NVIDIA HPC-X, UCX, OpenMPI, MVAPICH, MPICH, OpenSHMEM, NCCL y UCC.
Compatibilidad de hardware: Ranuras PCIe Gen5 estándar (x16 mecánicas, x16/x32 eléctricas). Certificado con las principales plataformas de servidores de HPE, Supermicro, y sistemas NVIDIA DGX.
Interoperabilidad: Totalmente compatible con la especificación 1.5 de InfiniBand Trade Association, IEEE 802.3 para Ethernet y las especificaciones PCI-SIG Gen5.
Especificaciones - ConnectX-7 MCX755106AS-HEAT
| Parámetro | Detalle |
|---|---|
| Modelo de producto | MCX755106AS-HEAT |
| Factor de forma | PCIe HHHL (Half Height Half Length), soporte FHHL opcional |
| Interfaz host | PCIe Gen5.0 x16 (hasta 32 carriles, compatible con bifurcación y Multi-Host) |
| Protocolos de red | InfiniBand (NDR/HDR/EDR) y Ethernet (400 GbE, 200 GbE, 100 GbE, 50 GbE, 25 GbE, 10 GbE) |
| Configuración de puerto | QSFP-DD de doble puerto (2x 400 Gb/s NDR, 800 Gb/s agregado) |
| Velocidades InfiniBand | NDR 400 Gb/s por puerto, HDR 200 Gb/s, EDR 100 Gb/s, FDR (compatible) |
| Velocidades Ethernet | 400/200/100/50/25/10 GbE NRZ/PAM4 |
| Memoria integrada | Memoria integrada en red para descarga de rendezvous y búfer de ráfaga |
| Descargas de seguridad | IPsec, TLS, MACsec en línea (AES-GCM de 128/256 bits), arranque seguro, cifrado de flash |
| Descargas de almacenamiento | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER, NFS sobre RDMA, SMB Direct |
| Temporización y sincronización | IEEE 1588v2 PTP (precisión de 12 ns), SyncE, PPS programable, programación activada por tiempo |
| Virtualización | SR-IOV, aceleración VirtIO, descarga VXLAN/NVGRE/GENEVE, seguimiento de conexiones (firewall L4) |
| Gestión | NC-SI, MCTP sobre SMBus/PCIe, PLDM (Monitor/Firmware/FRU/Redfish), SPDM, flash SPI, JTAG |
| Arranque remoto | Arranque InfiniBand, iSCSI, UEFI, PXE |
| Consumo de energía | No especificado públicamente - el adaptador de alto rendimiento de doble puerto requiere un flujo de aire adecuado; confirme antes de realizar el pedido |
| Temperatura de funcionamiento | 0 °C a 55 °C (con refrigeración adecuada del chasis) |
Nota: Algunos parámetros pueden variar según el firmware y la configuración del sistema. Consulte la documentación de NVIDIA o póngase en contacto con Starsurge para una validación específica.
Ventajas - Diseñado para centros de datos modernos
Menor costo total de propiedad Descarga la CPU de tareas de red, almacenamiento y seguridad, lo que reduce los costos de energía y refrigeración por Gb/s.
Ancho de banda preparado para el futuro PCIe Gen5 y NDR 400G por puerto eliminan los cuellos de botella para servidores GPU de próxima generación y clústeres de IA.
Seguridad empresarial El cifrado en línea de hardware (IPsec/TLS/MACsec) y la cadena de confianza segura cumplen con las normativas (FIPS, DoD).
Integración perfecta Compatibilidad total con las principales distribuciones, hipervisores y plataformas de orquestación de contenedores.
Preguntas frecuentes (FAQ)
P: ¿Es el MCX755106AS-HEAT compatible con switches InfiniBand y Ethernet?
Sí. ConnectX-7 admite operación de doble protocolo; puede usarlo en modo InfiniBand (red NDR) o en modo Ethernet (RoCE). El adaptador se auto-detecta o se puede configurar a través del firmware.
P: ¿Este modelo de doble puerto admite GPUDirect Storage en ambos puertos simultáneamente?
Absolutamente. GPUDirect Storage y GPUDirect RDMA son totalmente compatibles en ambos puertos, lo que permite el movimiento directo de datos entre el almacenamiento y la memoria de la GPU sin búferes de rebote de la CPU.
P: ¿Qué opciones de bifurcación PCIe están disponibles para el MCX755106AS-HEAT?
Admite bifurcación estándar (x16, x8/x8) y NVIDIA Multi-Host, lo que permite hasta 4 hosts independientes con plataformas de conmutación PCIe adecuadas.
P: ¿Puedo usar este adaptador para la descarga de NVMe/TCP?
Sí. La descarga de hardware para NVMe sobre TCP reduce la utilización de la CPU y mejora la latencia para el almacenamiento definido por software.
P: ¿Dónde puedo encontrar el firmware y los controladores más recientes?
Los controladores se incluyen en los kernels de Linux principales (MLNX_OFED). Las herramientas oficiales de NVIDIA Mellanox (mlxconfig, flint) admiten actualizaciones de firmware. Starsurge también proporciona paquetes de firmware curados.
Precauciones y notas de pedido
- Asegúrese de que la placa base del servidor proporcione una ranura PCIe Gen5 con refrigeración adecuada (se recomienda flujo de aire activo para la operación de 400G).
- Para configuraciones Multi-Host, verifique la compatibilidad de la plataforma y los requisitos de cableado (pueden ser necesarios cables divisores).
- Los módulos ópticos / cables DAC se venden por separado; utilice transceptores calificados por NVIDIA para el cumplimiento.
- El consumo máximo de energía no es publicado por NVIDIA; el diseño térmico típico asume un rango de 30W-40W bajo carga pesada para el modelo de doble puerto, valide con la guía térmica de su chasis.
- Para funciones criptográficas (descarga IPsec/TLS), pueden ser necesarias licencias adicionales; confirme con ventas.
Matriz de compatibilidad (simplificada)
| Componente / Ecosistema | Soportado | Notas |
|---|---|---|
| NVIDIA DGX H100 / GH200 | Sí | Certificado con configuración de doble puerto |
| VMware vSphere / ESXi | Sí (SR-IOV) | Soporte de controlador incluido |
| Kernel de Linux 5.x+ | Sí (Incluido) | Se recomienda MLNX_OFED |
| Windows Server 2022 | Sí | RDMA / RoCE nativo |
| Kubernetes / CNI | Sí | Multus, SR-IOV CNI |
| OpenMPI / MVAPICH | Sí | Optimizado para verbos InfiniBand |
Lista de verificación del comprador - Adopción de ConnectX-7
- Verifique la plataforma host: ranura PCIe Gen5 (o Gen4 con retrocompatibilidad pero ancho de banda limitado).
- Confirme el tipo de cable: 400G NDR (OSFP/QSFP-DD) o divisor para 2x200G por puerto.
- Verifique la refrigeración: el adaptador de doble puerto de alta potencia requiere al menos 350 LFM de flujo de aire.
- Para funciones de seguridad: confirme si se necesitan arranque seguro y descarga criptográfica (el modelo HEAT incluye raíz de confianza de hardware y motores en línea completos).
- Pila de software: compatibilidad de la versión del controlador MLNX_OFED o incluido con su kernel/SO.
