NVIDIA Q3400-RA 144-Port 800Gb/s XDR InfiniBand Switch para inteligencia artificial
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | Q3400-RA (920-9B36F-00RX-8S0) |
| Documento: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo NO.: | Q3400-RA 920-9B36F-00RX-8S0 | tasa de transmisión: | 800GB |
|---|---|---|---|
| Puertos: | 72 | Función: | Lacp, apilable, soporte de VLAN |
| Tecnología: | Infiniband | Velocidad máxima: | Xdr |
| Paquete de transporte: | Embalaje | Especificación: | 43.6*433.2*590.6 mm |
| Marca: | Mellanox | Origen: | Porcelana |
| Resaltar: | NVIDIA InfiniBand conmutador de puertos 144,Interruptor XDR de Mellanox 800 Gbps,Interruptor de red de IA con garantía |
||
Descripción de producto

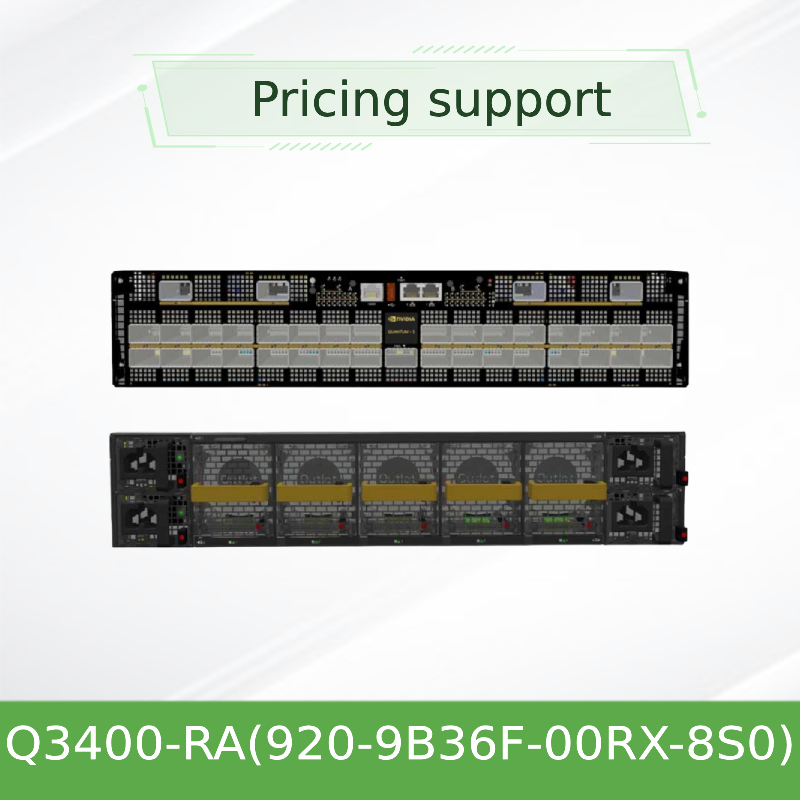

NVIDIA Q3400-RA 144-Port 800Gb/s XDR InfiniBand Switch para inteligencia artificial
Resumen del producto
Construido sobre el revolucionario NVIDIA Quantum-3 ASIC, el Q3400-RA es un switch de alta radix y configuración fija diseñado para las cargas de trabajo de computación de alta performance y IA más exigentes.Aprovechando la tecnología SerDes de 200 Gb/s por carril, escala topologías de árbol de grasa de dos niveles para conectar hasta 10.368 NIC ConnectX-8 con una latencia mínima.garantizar una localización óptima del trabajo y un rendimiento rápido del tejido.
Características clave
- Transmisión masiva: 144 puertos de 800Gb/s XDR InfiniBand que ofrecen una capacidad de conmutación de 115,2 Tb/s
- Alta densidad de puertos: 72 jaulas OSFP que admiten 1x 800Gb/s o 2x 400Gb/s de conexiones por jaula
- Computación en red: admite el Protocolo de agregación y reducción jerárquica escalable de NVIDIA (SHARP)
- Gestión avanzada de tejidos: puerto de gestión de tejidos dedicado (FNM) para telemetría y orquestación NVIDIA UFM
- Confiabilidad: 8 unidades redundantes de suministro de energía y 10 unidades de ventiladores con flujo de aire de adelante hacia atrás (C2P)
Tecnología y rendimiento
El Q3400-RA utiliza el NVIDIA Quantum-3 Switch ASIC, integrando SerDes de alta eficiencia de 200Gb / s.Cuenta con un enrutamiento adaptativo mejorado para evitar la congestión y el aislamiento del rendimiento para garantizar un servicio predecible para los coinquilinos. La funcionalidad opcional del enrutador permite la extensión de grupos de InfiniBand en múltiples sitios. Las topologías optimizadas incluyen Fat Tree, Dragonfly + y Torus multidimensional.
Matriz de compatibilidad
| Tipo de componente | Modelos recomendados |
|---|---|
| Tarjetas de adaptador | NVIDIA ConnectX-8 (800Gb/s), ConnectX-7 (NDR) |
| Cables (pasivos) | OSFP a OSFP DAC, OSFP a 2x OSFP Divididor |
| Los cables (activos) | Cables ópticos activos OSFP (AOC) |
| Software de gestión | NVIDIA UFM Plataforma, UFM IA |
Especificaciones técnicas
| Parámetro | Especificación Q3400-RA |
|---|---|
| Número de modelo | Q3400-RA (NVIDIA SKU: 920-9B36F-00RX-8S0) |
| Factor de forma | 4U Montaje de bastidores |
| Puertos | 144 puertos XDR 800Gb/s en 72 jaulas OSFP |
| Producción agregada | 115.2 Tb/s |
| Puertos de gestión | El uso de la tecnología de transmisión por cable se ha desarrollado de manera similar a la tecnología de transmisión por cable.0 |
| Fuentes de alimentación | 8 Intercambiable en caliente, 2000 W de corriente alterna (200-240 V) |
| Refrigerador | 10 Unidades de ventiladores intercambiables en caliente, flujo de aire de conector a potencia (C2P) |
| Las dimensiones (HxWxD) | 7 pulgadas x 17.24 pulgadas x 33.5 pulgadas (177.8 mm x 438 mm x 850 mm) |
| Peso | Aproximadamente 60 kg (con 8 unidades de servicio) |
| Temperatura de funcionamiento | 0°C a 35°C (flujo de aire inverso) |
Se requiere un kit de trenes: Sí (parte: 930-9SKIT-00L0-00B para una profundidad de 700-800 mm). Dirección del flujo de aire: C2P (conector a energía). Confirmar la colocación del pasillo caliente del centro de datos. Cables de alimentación no incluidos en el SKU estándar.
Servicio y soporte
- Garantía estándar de hardware de 1 año (prorrogada)
- Apoyo para actualizaciones de firmware de NVIDIA
- Soporte técnico de boletos las 24 horas del día
- Sustitución anticipada de los muertos
- Consulta sobre el despliegue in situ
Para RMA o consultas técnicas, póngase en contacto con nuestro equipo de soporte certificado.
Introducción de la empresa
Como socio certificado de las soluciones de red de NVIDIA, nos especializamos en la distribución e integración de productos de alta velocidad InfiniBand y Ethernet.Nuestro enfoque en AI y centros de datos en la nube asegura que reciba hardware auténtico con soporte logístico global e ingeniería previa a las ventas dedicada.
Preguntas frecuentes
P: ¿Es el Q3400-RA compatible con la infraestructura NDR (400Gb/s)?
R: Sí. El Quantum-3 admite velocidades múltiples. Permite la integración con infraestructuras NDR o HDR existentes, que operan a 400Gb/s o velocidades más bajas según sea necesario.
P: ¿Cuál es el consumo típico de energía?
R: Aproximadamente 2,9 kW con cables de cobre pasivos, hasta 7 kW con cables ópticos activos.
P: ¿Se puede usar esto como un interruptor de hojas?
R: Se optimiza principalmente como un interruptor de columna debido a su alto radix (144 puertos), pero se puede utilizar en configuraciones de hojas muy densas.
P: ¿Incluye un puerto de gestión de tejidos?
R: Sí, un puerto dedicado de gestión de tejidos basado en OSFP se encuentra en el panel frontal, separado de los puertos de datos.
Este producto está diseñado para entornos de centro de datos controlados. Utilice solo con kits de rieles aprobados (930-9SKIT-00L0-00B) para soporte de postes de frente a atrás de 700-800 mm. Los cables de alimentación se venden por separado.Las especificaciones están sujetas a cambios sin previo aviso.
