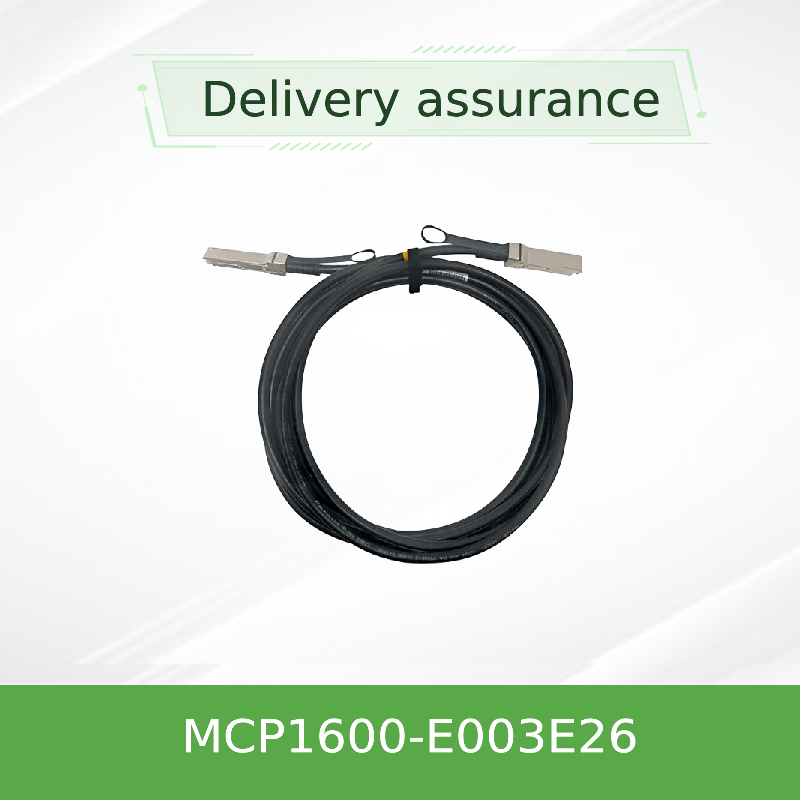

Cable Mellanox MCP1600-E003E26 QSFP28 DAC Pasivo de 100 Gb/s – 3 m, 26 AWG, EDR InfiniBand
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MCP1600-E003E26 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | NUEVO Y ORIGINAL | Tecnología: | Infiniband |
| Tipo: | cable de AOC mellanox | Longitud del cable: | 3 metros |
| Nombre: | Cable Mellanox DAC MCP1600-E003E26 IB EDR 100 Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cable de red Infi | Palabra clave: | Cable Mellanox DAC |
| Resaltar: | Cable DAC QSFP28 de Mellanox 3m,Cable pasivo InfiniBand de 100 Gb/s,Cable de red EDR 26 AWG |
||
Descripción de producto
Cable de DAC pasivo QSFP28 de Mellanox MCP1600-E003E26 de 100 Gb/s
Cables de cobre pasivos de 3 m • 26 AWG • EDR InfiniBand • 100Gbps
Interconexión de corto alcance confiable y rentable para aplicaciones EDR InfiniBand y Ethernet de 100Gb/s. Factor de forma QSFP28 conectable en caliente, baja potencia (<0,1W),y robusta integridad de la señal para centros de datos y entornos de computación de alto rendimiento.
Resumen del producto
El Mellanox MCP1600-E003E26 es un cable QSFP28 de cobre de conexión directa pasiva (DAC) de 100Gb/s diseñado para interconexiones de alta densidad y baja latencia.Cuenta con cuatro pares de cobre de alta velocidad que operan a 25Gb/s por carrilEste cable de 3 metros utiliza un ancho de banda de 26 AWG y está terminado con conectores QSFP28 estándar de la industria. Es totalmente compatible con SFF-8665 y SFF-8636,garantizar una interoperabilidad perfecta con los interruptores MellanoxLa chaqueta LSZH (Low Smoke Zero Halogen) y el cumplimiento de RoHS lo hacen adecuado para despliegues de centros de datos verdes y empresariales.
Características clave
- velocidad de datos agregada de 100 Gbit/s (4 × 25 Gbit/s)
- Factor de forma QSFP28, conforme con la SFF-8665
- Cobre pasivo - consumo de energía cero para el acondicionamiento de la señal
- 3.3V de tensión de alimentación única (Vcc 3,135-3,465V)
- Temperatura de la caja de trabajo de 0°C a 70°C
- Tasa de error de bits (BER) < 1E-15 con los sistemas Mellanox
- Gestión de I2C mediante SFF-8636
- LSZH chaqueta, compatible con RoHS, libre de plomo y PCB sin halógenos
- Pruebas de producción rigurosas para la fiabilidad fuera de la caja
- Garantía limitada de hardware de un año
Tecnología e integridad de la señal
Los cables de cobre pasivos Mellanox utilizan una construcción de cobre de doble eje de precisión con un control de impedancia optimizado (100Ω nominal) para minimizar la reflexión de la señal y el ruido cruzado.Cada carril está protegido de forma independiente.La serie MCP1600 se caracteriza por un retraso de propagación (4.5 ns/m típico) y mantiene un excelente rendimiento de pérdida de retorno y pérdida de inserción en el rango de funcionamiento de 0-70 °CLa EEPROM integrada almacena los atributos del cable y la información del producto, lo que permite a los sistemas anfitriones configurar automáticamente los parámetros para un rendimiento óptimo del enlace.
Despliegues típicos
- Computación de alto rendimiento (HPC):Conecte los interruptores EDR de InfiniBand a nodos de cómputo, sistemas de almacenamiento y grupos de GPU.
- Centro de datos Leaf-Spine:Las interconexiones de alta velocidad (ToR) a los interruptores de columna vertebral en las telas Ethernet 100G.
- Red de núcleo empresarial:Enlaces de columna vertebral confiables dentro o entre racks adyacentes en centros de datos empresariales.
- Laboratorios de pruebas y desarrollo:Enlaces rentables y de baja potencia para la creación de prototipos y la validación del rendimiento.
Compatibilidad
El MCP1600-E003E26 es compatible con cualquier puerto QSFP28/100G que cumpla con los estándares SFF-8665 y SFF-8636.y DPUs BlueField®También funciona con interruptores y servidores de terceros equipados con jaulas QSFP28, siempre que el host admita DAC de cobre pasivo.Mellanox recomienda utilizar este cable dentro de los sistemas de extremo a extremo de Mellanox..
Especificaciones
| Parámetro | - ¿ Qué? | Típico | - ¿ Qué es? | Unidad |
|---|---|---|---|---|
| Voltagem de alimentación (Vcc) | 3.135 | 3.3 | 3.465 | V. |
| Voltado de entrada de datos | - No hay nada.3 | - ¿Qué quieres decir? | 3.6 | V. |
| Voltado de entrada de control | - No hay nada.3 | - ¿Qué quieres decir? | 3.6 | V. |
| Consumo de energía | - ¿Qué quieres decir? | - ¿Qué quieres decir? | 0.1 | No |
| Temperatura de la caja de trabajo | 0 | - ¿Qué quieres decir? | 70 | °C |
| Temperatura de almacenamiento | -40 años. | - ¿Qué quieres decir? | 85 | °C |
| Humedad relativa de funcionamiento | 5 | - ¿Qué quieres decir? | 85 | % |
| Impedancia característica | 90 | 100 | 110 | Oh |
| Retraso de propagación (informativo) | - ¿Qué quieres decir? | 4.5 | - ¿Qué quieres decir? | En el caso de los vehículos de motor |
Diámetro del cable:26 AWG
Duración del cable:3 m (± 50 mm)
Diámetro exterior:9.4 ± 0,4 mm
Radius mínimo de curva (solo):Cuadrados
Radius mínimo de curva (repetitivo/conjunto):Cubiertas
Nota: Todas las especificaciones se basan en la hoja de datos Mellanox MCP1600-E0xxEyy.
Guía de selección (serie MCP1600)
| Número de la parte | Duración | A.M.G. | El chaqueta | Descripción |
|---|---|---|---|---|
| MCP1600-E00AE30: las condiciones de los vehículos de transporte de pasajeros | 0.5m | 30 | LSZH | Se trata de un sistema de transmisión por cable de alta velocidad, con una capacidad de transmisión de 100 Gbps. |
| MCP1600-E001E30: el número de unidades de seguridad de las que se trate | 1.0m | 30 | LSZH | Se trata de un sistema de transmisión por cable de alta velocidad, con una capacidad de transmisión de 100 Gbps. |
| MCP1600-E01AE30: el número de unidades de seguridad de las que se trate. | 1.5m | 30 | LSZH | Se trata de un sistema de transmisión por cable de alta velocidad, con una capacidad de transmisión de 100 Gbps. |
| MCP1600-E002E30: las condiciones de los vehículos de transporte de pasajeros | 2.0m | 30 | LSZH | Se trata de un sistema de transmisión por cable de alta velocidad, con una capacidad de transmisión de 100 Gbps. |
| MCP1600-E02AE26: el número de unidades de seguridad de las que se trate. | 2.5m | 26 | LSZH | Se trata de un sistema de transmisión por cable de alta velocidad, con una capacidad de transmisión de 100 Gbps. |
| MCP1600-E003E26: las condiciones de los vehículos de transporte de pasajeros | 3.0m | 26 | LSZH | Negro, EDR, 100Gb/s QSFP28 (este modelo) |
| MCP1600-E004E26: las condiciones de los vehículos de transporte de pasajeros | 4.0m | 26 | LSZH | Se trata de un sistema de transmisión por cable de alta velocidad, con una capacidad de transmisión de 100 Gbps. |
| MCP1600-E005E26: las condiciones de los vehículos de transporte de pasajeros | 5.0m | 26 | LSZH | Se trata de un sistema de transmisión por cable de alta velocidad, con una capacidad de transmisión de 100 Gbps. |
* Todos los cables son compatibles con RoHS, con PCB LF/HF y chaqueta LSZH.
Ventajas
- Eficiencia de los costes:El diseño pasivo elimina los transceptores ópticos, reduciendo el costo total de interconexión.
- Potencia muy baja:< 0,1 W por enlace, ideal para centros de datos sensibles a la energía.
- Sanción de latencia cero:El camino de cobre directo evita retraso en el tiempo o en la conversión de señales.
- Integridad fiable de la señal:Los pares blindados y el control preciso de la impedancia garantizan BER < 1E-15.
- Despliegue fácil:Se puede enchufar en caliente, pre-probado y reconocido automáticamente por los sistemas de acogida.
- Responsabilidad medioambientalLSZH, RoHS y los materiales libres de halógenos apoyan las iniciativas de TI verde.
Servicio y soporte
Hong Kong Starsurge Group proporciona un soporte integral de preventa y posventa para los cables Mellanox DAC. Los servicios incluyen:
- Consulta técnica:Verificación de la compatibilidad, dimensionamiento de la longitud/diámetro del cable y asesoramiento para su despliegue.
- Logística global:Entrega rápida y controlada a más de 60 países con un embalaje seguro.
- Garantización:1 año de garantía limitada de hardware que cubre la reparación o sustitución de piezas.
- Apoyo de la RMA:Proceso de devolución simplificado para unidades defectuosas.
Preguntas frecuentes (FAQ)
P: ¿Cuál es la velocidad de datos máxima de MCP1600-E003E26?
A: 100Gb/s (4 carriles × 25Gb/s) - adecuado para EDR InfiniBand y Ethernet 100G.
P: ¿Este cable es compatible con interruptores no Mellanox?
R: Sí, cualquier puerto QSFP28 que cumpla con SFF-8665 y SFF-8636 puede usar este DAC pasivo. Sin embargo, para un rendimiento BER garantizado, Mellanox recomienda sistemas de extremo a extremo de Mellanox.
P: ¿Cuál es el rango de temperatura de funcionamiento?
A: temperatura de 0°C a 70°C; almacenamiento de -40°C a 85°C.
P: ¿Este cable requiere energía externa?
R: No, es pasivo y solo extrae Vcc para la EEPROM (< 0,1 W).
P: ¿Cuál es el radio mínimo de curva?
A: Curva única: 47 mm; curva repetitiva / de ensamblaje: 94 mm (10 × diámetro exterior).
Precauciones
- No doble el cable más allá del radio mínimo de curvatura especificado, especialmente cerca del conector (curvatura del montaje).
- Evite tirar del cable durante su instalación; utilice una gestión adecuada del cable.
- Asegúrese de que el puerto host sea compatible con QSFP28 y admita DAC de cobre pasivo.
- Conservar en un ambiente seco y a temperatura controlada entre -40°C y 85°C.
- Antes de su inserción, compruebe si los conectores están sucios o dañados; si es necesario, utilice herramientas de limpieza aprobadas.
Sobre el Grupo Starsurge de Hong Kong
Hong Kong Starsurge Group Co., Limited es un proveedor tecnológico de hardware de red, servicios de TI y soluciones de integración de sistemas.La compañía sirve a clientes de todo el mundo con productos que incluyen switches de red, NICs, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados.ProducciónLa compañía también ofrece soluciones de IoT, sistemas de gestión de redes, desarrollo de software personalizado, soporte multilingüe y entrega global.Con un enfoque centrado en el cliente, Starsurge se centra en la calidad confiable, servicio receptivo y soluciones a medida que ayudan a los clientes a construir una infraestructura de red eficiente, escalable y confiable.
Hechos clave
- Producto:Se trata de un medicamento que contiene una dosis de 100 mg/dL de etanol.
- Tipo de vehículo:DAC pasivo, QSFP28
- Cantidad de datos:Las medidas de seguridad se aplicarán a los dispositivos de seguridad.
- Duración:3 m (26 AWG)
- Conformidad:Las condiciones de los requisitos de seguridad de los vehículos de motor y de los vehículos de motor
- La chaqueta:LSZH, RoHS
- Garantización:Limitado a un año
Matriz de compatibilidad
- Interruptores Mellanox QuantumTM / EspectroTM
- Adaptadores Mellanox ConnectX®-5 / -6
- Las plataformas DPU BlueField®
- Puertos QSFP28 de terceros (SFF-8665)
- InfiniBand EDR / 100G Ethernet
Lista de verificación del comprador
- ✓ Confirme la longitud requerida (3m, 26AWG)
- ✓ Verifique que el puerto host admite DAC de cobre pasivo
- ✓ Compruebe el rango de temperatura de funcionamiento (0-70°C)
- ✓ Asegúrese de que la chaqueta LSZH sea adecuada para su entorno
- ✓ Solicitar la política de RMA y la disponibilidad de existencias
