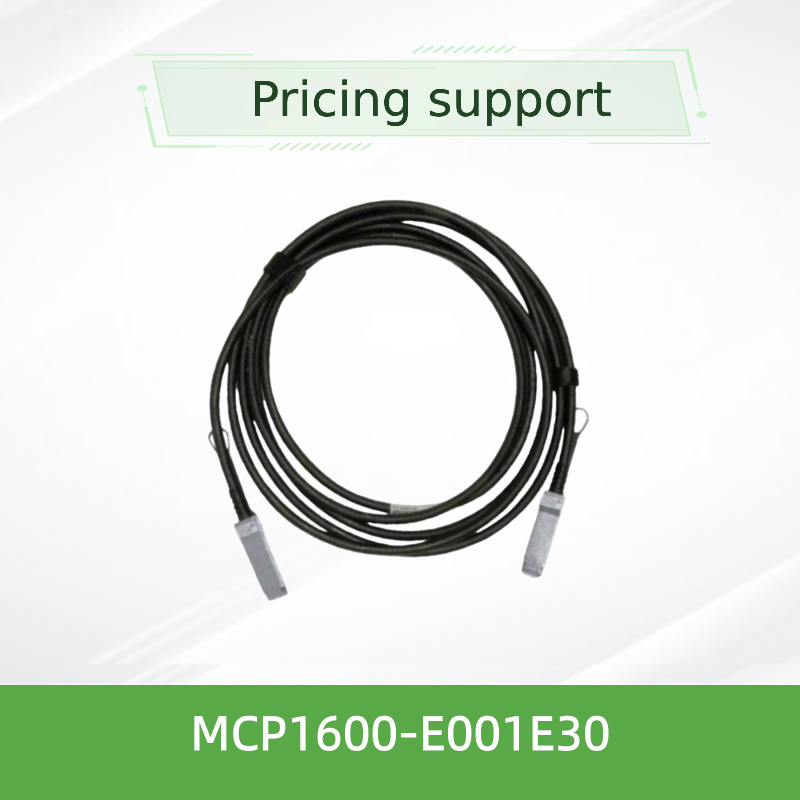

Cable Mellanox MCP1600-E001E30 DAC Pasivo 100Gb/s QSFP28 – 1m, 30AWG, EDR InfiniBand
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MCP1600-E001E30 |
| Documento: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Disponibilidad: | Existencias | Garantía: | 1 año |
|---|---|---|---|
| Condición: | NUEVO Y ORIGINAL | Tecnología: | Infiniband |
| Tipo: | cable de AOC mellanox | Longitud del cable: | 3 metros |
| Nombre: | Cable Mellanox DAC MCP1600-E003E26 IB EDR 100 Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Cable de red Infi | Palabra clave: | Cable Mellanox DAC |
| Resaltar: | Cable Mellanox QSFP28 DAC 100Gb/s,Cable DAC pasivo de 1m EDR InfiniBand,Cable Nvidia 30AWG con garantía |
||
Descripción de producto
Descripción del producto
El Mellanox MCP1600-E001E30 es un cable de cobre de conexión directa (DAC) pasivo QSFP28 de 100 Gb/s diseñado para interconexiones de alta densidad y baja latencia. Cuenta con cuatro pares de cobre de alta velocidad que operan a 25 Gb/s por carril, proporcionando un ancho de banda agregado de 100 Gb/s. Este cable de 1 metro utiliza un calibre de 30 AWG y está terminado con conectores QSFP28 estándar de la industria.
Totalmente compatible con los estándares SFF-8665 y SFF-8636, lo que garantiza una interoperabilidad perfecta con switches, adaptadores Mellanox y otros sistemas habilitados para QSFP28. La cubierta LSZH (bajo humo, cero halógenos) y el cumplimiento de RoHS lo hacen adecuado para implementaciones en centros de datos empresariales y ecológicos.
Características principales
- Velocidad de datos agregada de 100 Gb/s (4 × 25 Gb/s)
- Factor de forma QSFP28, compatible con SFF-8665
- Cobre pasivo: consumo de energía cero para el acondicionamiento de la señal
- Voltaje de suministro único de 3.3 V (Vcc 3.135–3.465 V)
- Temperatura de la caja de operación de 0 °C a 70 °C
- Tasa de error de bits (BER)< 1E-15 con sistemas Mellanox
- Con capacidad de intercambio en caliente, gestión I²C a través de SFF-8636
- Cubierta LSZH, compatible con RoHS, PCB sin plomo y sin halógenos
- Pruebas de producción rigurosas para fiabilidad desde el primer momento
- Garantía limitada de hardware de 1 año
Tecnología e integridad de la señal
Los cables de cobre pasivos Mellanox utilizan una construcción de cobre de precisión twin-ax con control de impedancia optimizado (100 Ω nominal) para minimizar la reflexión de la señal y la diafonía. Cada carril está blindado de forma independiente y el cable completo está cubierto con material LSZH para reducir el humo y las emisiones tóxicas en caso de incendio.
La serie MCP1600 se caracteriza por su retardo de propagación (4.5 ns/m típico) y mantiene un excelente rendimiento de pérdida de retorno y pérdida de inserción en el rango de operación de 0–70 °C. La EEPROM integrada almacena atributos del cable e información del producto, lo que permite a los sistemas anfitriones configurar automáticamente los parámetros para un rendimiento de enlace óptimo.
Despliegues típicos
- Computación de alto rendimiento (HPC): Conecte switches InfiniBand EDR a nodos de cómputo, sistemas de almacenamiento y clústeres de GPU
- Centro de datos Leaf-Spine: Interconexiones de corto alcance de top-of-rack (ToR) a switches spine en redes Ethernet de 100G
- Redes troncales empresariales: Enlaces troncales fiables dentro o entre racks adyacentes en centros de datos empresariales
- Laboratorios de pruebas y desarrollo: Enlaces rentables y de bajo consumo para prototipado y validación de rendimiento
Compatibilidad
El MCP1600-E001E30 es compatible con cualquier puerto QSFP28/100G que cumpla con los estándares SFF-8665 y SFF-8636. Ha sido validado con switches Mellanox Spectrum™ y Quantum™, adaptadores ConnectX® y DPU BlueField®. También funciona con switches y servidores de terceros equipados con jaulas QSFP28, siempre que el host admita DAC de cobre pasivos.
Especificaciones
| Parámetro | Mín. | Típico | Máx. | Unidad |
|---|---|---|---|---|
| Voltaje de suministro (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Voltaje de entrada de datos | -0.3 | — | 3.6 | V |
| Voltaje de entrada de control | -0.3 | — | 3.6 | V |
| Consumo de energía | — | — | 0.1 | W |
| Temperatura de la caja de operación | 0 | — | 70 | °C |
| Temperatura de almacenamiento | -40 | — | 85 | °C |
| Humedad relativa de operación | 5 | — | 85 | % |
| Impedancia característica | 90 | 100 | 110 | Ω |
| Retardo de propagación (informativo) | — | 4.5 | — | ns/m |
Calibre del cable: 30 AWG
Longitud del cable: 1 m (±25 mm)
Diámetro exterior: 7.1 ± 0.35 mm
Radio de curvatura mínimo (único): 35.5 mm
Radio de curvatura mínimo (repetitivo/ensamblaje): 71 mm
Longitud del cable: 1 m (±25 mm)
Diámetro exterior: 7.1 ± 0.35 mm
Radio de curvatura mínimo (único): 35.5 mm
Radio de curvatura mínimo (repetitivo/ensamblaje): 71 mm
Nota: Todas las especificaciones se basan en la hoja de datos de Mellanox MCP1600-E0xxEyy. Confirme antes de realizar el pedido.
Guía de selección (Serie MCP1600)
| Número de pieza | Longitud | AWG | Cubierta | Descripción |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Negro, EDR, QSFP28 de 100 Gb/s |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Negro, EDR, QSFP28 de 100 Gb/s (este modelo) |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Negro, EDR, QSFP28 de 100 Gb/s |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Negro, EDR, QSFP28 de 100 Gb/s |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Negro, EDR, QSFP28 de 100 Gb/s |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Negro, EDR, QSFP28 de 100 Gb/s |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Negro, EDR, QSFP28 de 100 Gb/s |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Negro, EDR, QSFP28 de 100 Gb/s |
* Todos los cables cumplen con RoHS, con PCB LF/HF y cubierta LSZH.
Ventajas
- Rentable: El diseño pasivo elimina los transceptores ópticos, lo que reduce el costo total de interconexión
- Ultra bajo consumo: < 0.1W por enlace, ideal para centros de datos sensibles a la energía
- Sin penalización de latencia: La ruta de cobre directa evita retrasos de retemporización o conversión de señal
- Integridad de señal fiable: Los pares blindados y el control preciso de la impedancia garantizan una BER < 1E-15Fácil implementación:
- Con capacidad de intercambio en caliente, pre-probado y reconocido automáticamente por los sistemas anfitrionesResponsabilidad ambiental:
- Los materiales LSZH, RoHS y sin halógenos apoyan las iniciativas de TI ecológicasPreguntas frecuentes (FAQ)
P: ¿Cuál es la velocidad de datos máxima del MCP1600-E001E30?
R: 100 Gb/s (4 carriles × 25 Gb/s), adecuado para InfiniBand EDR y Ethernet de 100G.
P: ¿Es este cable compatible con switches que no son de Mellanox?
R: Sí, cualquier puerto QSFP28 que cumpla con SFF-8665 y SFF-8636 puede usar este DAC pasivo. Sin embargo, para un rendimiento BER garantizado, Mellanox recomienda sistemas de extremo a extremo Mellanox.
P: ¿Cuál es el rango de temperatura de operación?
R: Temperatura de la caja de 0 °C a 70 °C; almacenamiento de -40 °C a 85 °C.
P: ¿Requiere este cable alimentación externa?
R: No, es pasivo y solo consume Vcc para la EEPROM (< 0.1W).
P: ¿Cuál es el radio de curvatura mínimo?R: Curvatura única: 35.5 mm; curvatura repetitiva/ensamblaje: 71 mm (10 × diámetro exterior).
Precauciones
No doble el cable más allá del radio de curvatura mínimo especificado, especialmente cerca del conector (curvatura de ensamblaje)
Evite tirar o forzar el cable durante la instalación; utilice una gestión de cables adecuada
- Asegúrese de que el puerto del host sea compatible con QSFP28 y admita DAC de cobre pasivos
- Almacene en un ambiente seco y con temperatura controlada dentro de -40 °C a 85 °C
- Inspeccione los conectores en busca de suciedad o daños antes de insertarlos; utilice herramientas de limpieza aprobadas si es necesario
- Acerca de Hong Kong Starsurge Group
- Hong Kong Starsurge Group Co., Limited es un proveedor de hardware de red, servicios de TI y soluciones de integración de sistemas impulsado por la tecnología. Fundada en 2008, la empresa atiende a clientes en todo el mundo con productos que incluyen switches de red, NIC, puntos de acceso inalámbricos, controladores, cables y equipos de red relacionados.
Respaldada por un equipo de ventas y técnico experimentado, Starsurge apoya a industrias como la gubernamental, la salud, la manufactura, la educación, las finanzas y las empresas. La empresa también ofrece soluciones de IoT, sistemas de gestión de red, desarrollo de software personalizado, soporte multilingüe y entrega global.
Datos clave
Producto:
Mellanox MCP1600-E001E30
Tipo: DAC pasivo, QSFP28
Velocidad de datos: 100 Gb/s (4 × 25G)
Longitud: 1 m (30 AWG)
Cumplimiento: SFF-8665, SFF-8636
Cubierta: LSZH, RoHS
Garantía: 1 año limitado
Matriz de compatibilidadSwitches Mellanox Quantum™ / Spectrum™
Velocidad de datos: 100 Gb/s (4 × 25G)
Longitud: 1 m (30 AWG)
Cumplimiento: SFF-8665, SFF-8636
Cubierta: LSZH, RoHS
Garantía: 1 año limitado
Matriz de compatibilidadSwitches Mellanox Quantum™ / Spectrum™
Adaptadores Mellanox ConnectX®-5 / -6
- Plataformas DPU BlueField®
- Puertos QSFP28 de terceros (SFF-8665)
- InfiniBand EDR / Ethernet de 100G
- Lista de verificación del comprador
- ✓ Confirme la longitud requerida (1 m, 30 AWG)
✓ Verifique que el puerto del host admita DAC de cobre pasivos
- ✓ Verifique el rango de temperatura de operación (0–70 °C)
- ✓ Asegúrese de que la cubierta LSZH sea adecuada para su entorno
- ✓ Solicite la política de RMA y la disponibilidad de stock
