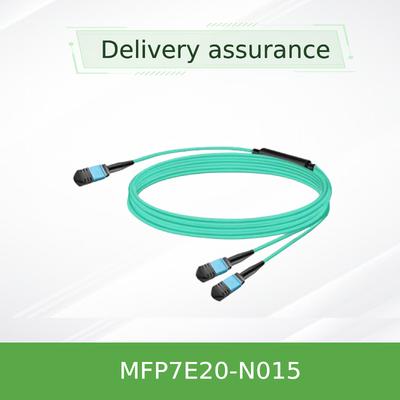

Cables de fibra pasiva de tipo MFP7E20-N015 Multimodo MPO-12/APC a 2x MPO-12/APC
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E20-N015 |
| Documento: | MFP7E20-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo: | MFP7E20-N015 | Longitud: | 15 m |
|---|---|---|---|
| Tipo de fibra: | OM4 con varios modos de funcionamiento | Conectores: | MPO-12/APC Hembra |
| Pérdida de inserción: | ≤0.356 dB | Pérdida de retorno: | DB ≥35 |
| Resaltar: | Cable de Ethernet del aoc de QSFP+,cable de Ethernet del aoc MC220731V-015,mellanox MC220731V-015 del qsfp |
||
Descripción de producto
Cable de fibra óptica NVIDIA MFP7E20-N015 - Solución de centro de datos de alta densidad 800G/400G
1. Descripción general del producto
El NVIDIA MFP7E20-N015 es un cable de fibra óptica multimodo de alto rendimiento diseñado para centros de datos de próxima generación. Este cable de fibra pasiva presenta una configuración de divisor de 4 canales a 2 canales duales, lo que permite una conectividad flexible entre transceptores OSFP de 800G y puntos finales OSFP/QSFP112 de 400G. Con una longitud de 15 metros y una clasificación de fibra OM4, admite la transmisión de datos de alta velocidad de hasta 200G por carril con una pérdida de señal y reflexión mínimas.
2. Características clave
- Conectores pulidos en ángulo MPO-12/APC para una reflexión posterior reducida
- Mapeo de fibra cruzada tipo B para conectividad directa de transceptor a transceptor
- Chaqueta de bajo humo y cero halógenos (LSZH) para mayor seguridad
- Fibras multimodo de 50/125 µm optimizadas para aplicaciones de corto alcance
- Admite los protocolos InfiniBand NDR, Ethernet y NVLink
- Cumple con Telcordia GR-1435 e IEC 61754-7
3. Tecnología y estándares
La serie MFP7E20 utiliza conectores MPO-12/APC con un pulido de 8 grados para minimizar la reflexión óptica posterior y mantener la integridad de la señal. Cumple con los estándares internacionales, incluidos IEC 61754-7, ANSI/TIA/EIA 604-5, y se prueba según los requisitos de GR-1435. El cable admite los factores de forma OSFP y QSFP112, lo que lo convierte en un cable de fibra óptica versátil para entornos de alta densidad.
4. Principio de funcionamiento
El cable utiliza una topología cruzada tipo B donde los carriles de transmisión de un extremo se alinean con los carriles de recepción en el extremo opuesto. Cada conector MPO-12 utiliza 8 fibras activas (4 Tx, 4 Rx) y 4 elementos de resistencia inactivos. La superficie de contacto físico en ángulo (APC) desvía la luz reflejada lejos del transceptor, lo que garantiza una transmisión de señal limpia con una pérdida de retorno ≥35 dB.
5. Aplicaciones
Ideal para conectar adaptadores NVIDIA ConnectX-7 y DPUs BlueField-3 a conmutadores OSFP de 800G en:
- Clústeres de computación de alto rendimiento (HPC)
- Centros de datos en la nube
- Infraestructura de entrenamiento de IA
- Redes de área de almacenamiento (SAN)
6. Especificaciones y guía de selección
| Parámetro | Valor |
|---|---|
| Modelo | MFP7E20-N015 |
| Longitud | 15 m |
| Tipo de fibra | OM4 Multimodo |
| Conectores | MPO-12/APC Hembra |
| Pérdida de inserción | ≤0.356 dB |
| Pérdida de retorno | ≥35 dB |
| Color de la chaqueta | Aqua (LSZH-OFNR) |
| Temperatura de funcionamiento | 0°C a 70°C |
7. Ventajas
- Control de reflexión superior en comparación con los conectores UPC
- Chaqueta redonda flexible para un enrutamiento más fácil en bastidores
- Mecanismo de cierre de empujar y tirar para una instalación y extracción rápidas
- Compatible con los transceptores NVIDIA MMA4Z00 y MMA1Z00
8. Servicio y soporte
Todos los cables de fibra pasiva vienen con una garantía de por vida. Ofrecemos soporte técnico 24/7, envío el mismo día para artículos en stock y etiquetado personalizado a pedido. Nuestro equipo proporciona orientación de integración para implementaciones a gran escala.
9. Preguntas frecuentes
P: ¿Puedo usar este cable con transceptores MPO-12/UPC?
R: No. Los conectores APC y UPC no son compatibles debido a los diferentes ángulos de pulido.
P: ¿Cuál es el alcance máximo?
R: Hasta 50 metros con fibra OM4, suponiendo no más de 4 uniones de conector.
P: ¿Este cable de fibra es compatible con puertos QSFP112?
R: Sí, a través de casetes de ruptura de fibra dúplex MPO.
10. Precauciones
- Utilice siempre herramientas de limpieza óptica antes de la inserción
- No mezcle cables rectos y divisores en el mismo transceptor OSFP de doble puerto
- Evite un radio de curvatura inferior a 30 mm
- Almacenar en condiciones secas entre -40°C y 85°C
