Especificaciones de producto de MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Introducción

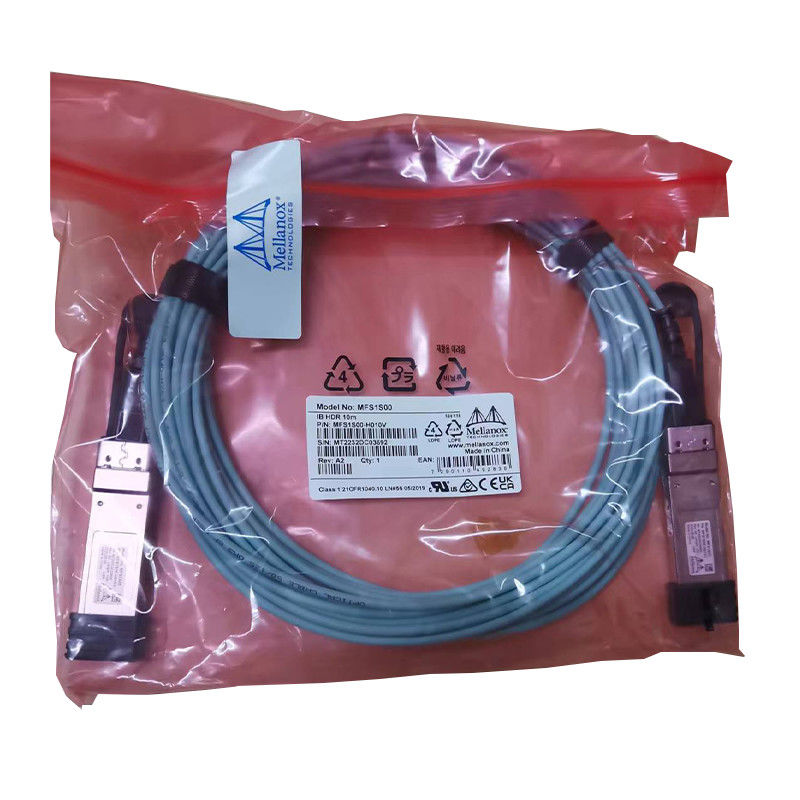

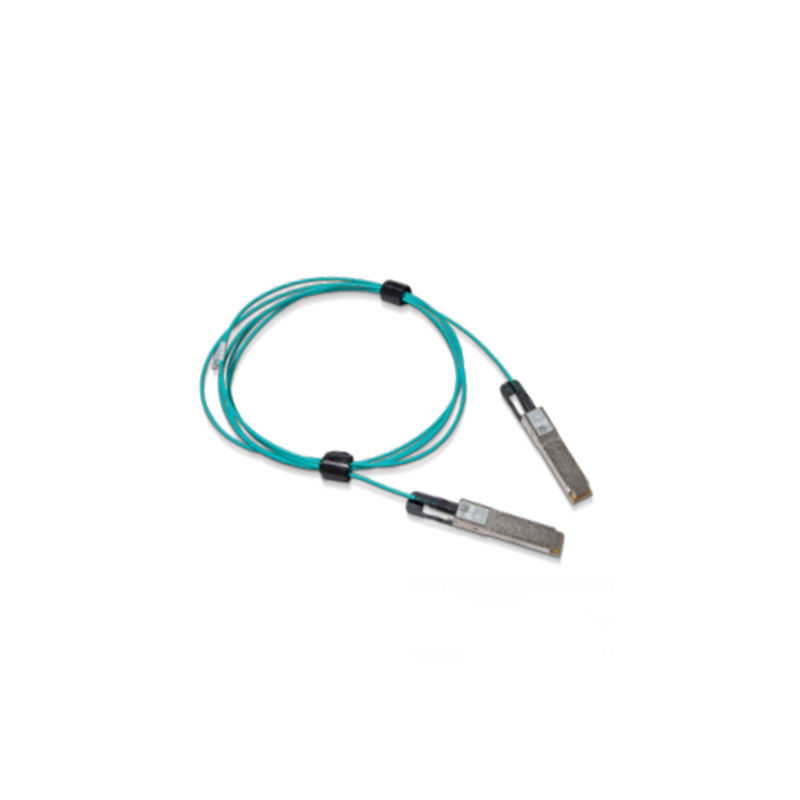

El NVIDIA® MFS1S00 es (laser de Superficie-emisión de la cavidad vertical) un cable óptico activo VCSEL-basado QSFP56 (AOC) diseñado para el uso en sistemas de 200Gb/s InfiniBand (IB) HDR (alta tarifa de datos).

El MFS1S00 AOC ofrece alta densidad y flexibilidad de configuración portuaria, y un alcance mucho más largo que los cables de cobre pasivos en los centros de datos. Puesto que AOC es enchufable caliente, es fácil instalar y substituir.

El MFS1S00 tiene un puerto obediente estándar SFF-8665 QSFP56 en el lado eléctrico hacia el sistema huesped. Contiene cuatro transmisores-receptores ópticos con varios modos de funcionamiento de las fibras (MMF) por el extremo, cada uno que actúa a los índices de datos hasta de 50Gb/s.

El MFS1S00 ofrece retiming a elección por el carril para ambos sus transmisores ópticos y receptores hasta las tarifas 50Gb/s.

Las soluciones únicas del cable de la calidad de Nvidia proporcionan la conectividad poder-eficiente para el centro de datos interconectan. Permite un ancho de banda más alto del puerto, densidad y flexibilidad de configuración en un bajo costo, y requisito de alimentación reducido en los centros de datos. La prueba rigurosa de la producción asegura la mejores experiencia, funcionamiento y durabilidad de la instalación de la hacia fuera-de--caja.

Características dominantes
Ayudas IBTA IB HDR
Hasta 200Gb/s
modulación de 4x 50Gb/s PAM4
Amplitud y pre-énfasis programables de la salida de Rx
Puerto obediente SFF-8665 QSFP56
Sola fuente de alimentación 3.3V
consumo de energía 5.0W (tipo., cada extremo, con retiming)
Longitud del hasta 100m
Enchufable caliente
RoHS obediente
Interfaz obediente de la gestión de SFF-8636 I2C
Usos
Sistemas de las ayudas 200Gb InfiniBand HDR
Apoya 200 GbE entre los interruptores SN3700 y SN4600

Información el ordenar

Especificaciones máximas absolutas

Los grados máximos absolutos son los más allá de las cuales el daño al dispositivo puede ocurrir.

La operación prolongada entre las especificaciones operativas y los grados máximos absolutos no se piensa y puede causar la degradación permanente del dispositivo.

Especificaciones ambientales

Esta tabla muestra las especificaciones ambientales para el producto.

Especificaciones operativas

Esta sección muestra la gama de valores para la operación normal. La filtración de la fuente de alimentación del tablero del anfitrión se debe diseñar como se recomienda en espec. del comité de SFF.

1. La lectura interna de la temperatura con DDMI hasta de 75°C se permite.

Especificaciones eléctricas

Notas:

• Los ámbitos múltiples del reloj se apoyan solamente en el línea-lado Rx. El lado Rx del anfitrión apoya un solo ámbito del reloj solamente.
• La cerradura de los CDR de QSFP Tx puede ocurrir solamente si el carril 1 de Tx está transmitiendo datos
• Interoperabilidad

Para las configuraciones probadas con el AOCs, refiera por favor al informe a nivel sistema de la calificación del producto (SLP).

Rate Select

AOC apoya la tarifa selecta, que es controlada escribiendo a los registros 0x57-0x58. Dos pedazos se asignan para cada carril del receptor en el byte 0x57 (87dec, Rxn_Rate_Select) y dos pedazos para cada carril del transmisor en el byte 0x58 (88dec, Txn_Rate_Select) para especificar hasta cuatro bitratos, según lo definido en el Rev SFF-8636 2.9.2 CODIFICACIONES del cuadro 6-5 XN_RATE_SELECT. Los cuatro carriles se requieren para tener el mismo valor selecto de la tarifa.

La tabla abajo especifica la tarifa para cada ajuste selecto de la tarifa.

Rate Select Encodings

Especificaciones mecánicas

Una mitad de 30 millones de servidores del centro de datos enviados cada año se consume que corre la pila software-definida del centro de datos. Las empresas necesitan desarrollar su infraestructura en red para apoyar la cantidad exponencial cada vez mayor de la informática causada por cargas de trabajo modernas del centro de datos.

La necesidad de la seguridad y de Visibility.The de la red entera de datos está conduciendo un ambiente de red cada vez más distribuido y complejo que hace la visualización y el aislamiento de los datos las funciones esenciales de la seguridad para cada centro de datos.

Nuestras soluciones del establecimiento de una red aumentan seguridad, simplificar la automatización del centro de datos, y permiten visibilidad completa a su red.

Las soluciones completas apilan Provider.We para proporcionar una ventanilla única para el establecimiento de una red. Del hardware (los interruptores, NIC, interconectan) al software (OS, gestión, firmware) y a la ayuda, nuestra cartera amplia cubrirá sus necesidades del establecimiento de una red. Más allá de la red, nuestro ecosistema asegura compatibilidad con otros productos de NVIDIA, así como ofrendas de los socios y de los OEM dominantes.
