Especificaciones de producto de MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Introducción

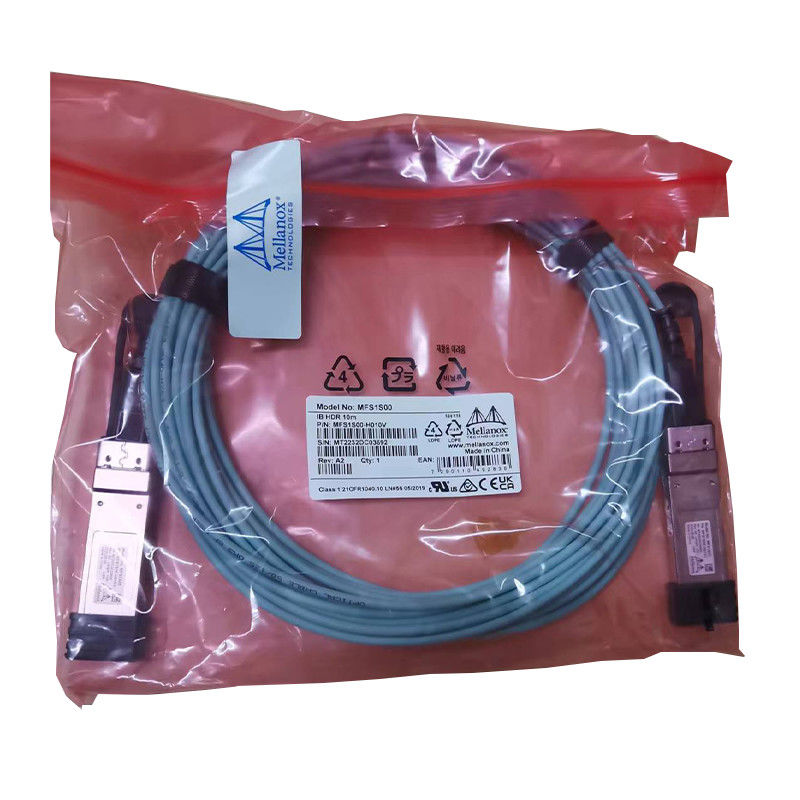

MFS1S00-H020V

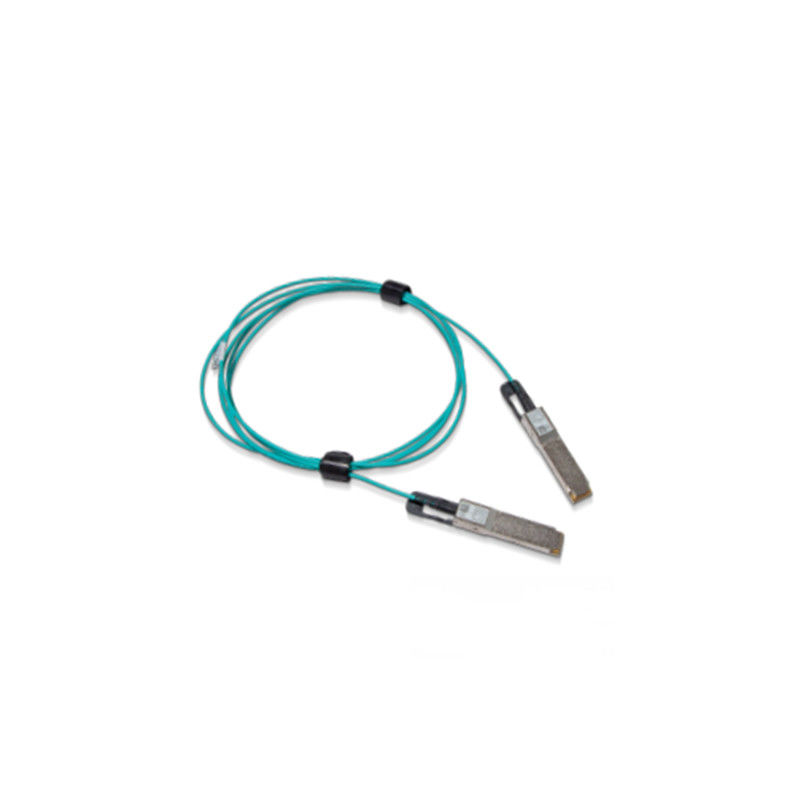

El NVIDIA® MFS1S00 es (laser de Superficie-emisión de la cavidad vertical) un cable óptico activo VCSEL-basado QSFP56 (AOC) diseñado para el uso en sistemas de 200Gb/s InfiniBand (IB) HDR (alta tarifa de datos).

El MFS1S00 AOC ofrece alta densidad y flexibilidad de configuración portuaria, y un alcance mucho más largo que los cables de cobre pasivos en los centros de datos. Puesto que AOC es enchufable caliente, es fácil instalar y substituir.

El MFS1S00 tiene un puerto obediente estándar SFF-8665 QSFP56 en el lado eléctrico hacia el sistema huesped. Contiene cuatro transmisores-receptores ópticos con varios modos de funcionamiento de las fibras (MMF) por el extremo, cada uno que actúa a los índices de datos hasta de 50Gb/s.

El MFS1S00 ofrece retiming a elección por el carril para ambos sus transmisores ópticos y receptores hasta las tarifas 50Gb/s.

Las soluciones únicas del cable de la calidad de Nvidia proporcionan la conectividad poder-eficiente para el centro de datos interconectan. Permite un ancho de banda más alto del puerto, densidad y flexibilidad de configuración en un bajo costo, y requisito de alimentación reducido en los centros de datos. La prueba rigurosa de la producción asegura la mejores experiencia, funcionamiento y durabilidad de la instalación de la hacia fuera-de--caja.

Características dominantes
Ayudas IBTA IB HDR
Hasta 200Gb/s
modulación de 4x 50Gb/s PAM4
Amplitud y pre-énfasis programables de la salida de Rx
Puerto obediente SFF-8665 QSFP56
Sola fuente de alimentación 3.3V
consumo de energía 5.0W (tipo., cada extremo, con retiming)
Longitud del hasta 100m
Enchufable caliente
RoHS obediente
Interfaz obediente de la gestión de SFF-8636 I2C
Usos
Sistemas de las ayudas 200Gb InfiniBand HDR
Apoya 200 GbE entre los interruptores SN3700 y SN4600

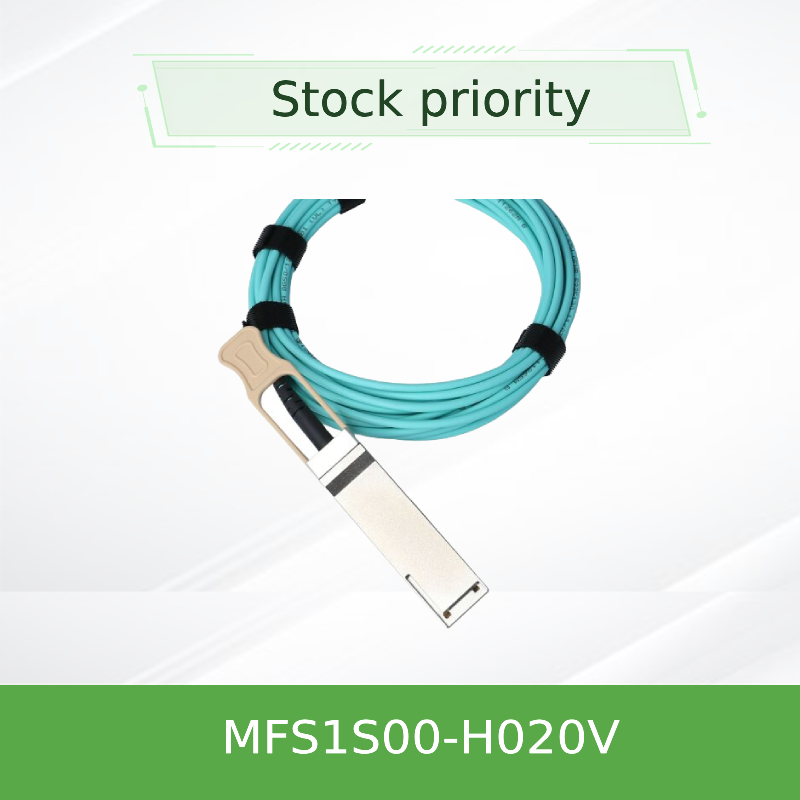

MFS1S00-H020V

Especificaciones eléctricas

Notas:

• Los ámbitos múltiples del reloj se apoyan solamente en el línea-lado Rx. El lado Rx del anfitrión apoya un solo ámbito del reloj solamente.
• La cerradura de los CDR de QSFP Tx puede ocurrir solamente si el carril 1 de Tx está transmitiendo datos
• Interoperabilidad

Para las configuraciones probadas con el AOCs, refiera por favor al informe a nivel sistema de la calificación del producto (SLP).

Rate Select

AOC apoya la tarifa selecta, que es controlada escribiendo a los registros 0x57-0x58. Dos pedazos se asignan para cada carril del receptor en el byte 0x57 (87dec, Rxn_Rate_Select) y dos pedazos para cada carril del transmisor en el byte 0x58 (88dec, Txn_Rate_Select) para especificar hasta cuatro bitratos, según lo definido en el Rev SFF-8636 2.9.2 CODIFICACIONES del cuadro 6-5 XN_RATE_SELECT. Los cuatro carriles se requieren para tener el mismo valor selecto de la tarifa.

La tabla abajo especifica la tarifa para cada ajuste selecto de la tarifa.

Rate Select Encodings

Especificaciones mecánicas

La necesidad de la seguridad y de Visibility.The de la red entera de datos está conduciendo un ambiente de red cada vez más distribuido y complejo que hace la visualización y el aislamiento de los datos las funciones esenciales de la seguridad para cada centro de datos.

Nuestras soluciones del establecimiento de una red aumentan seguridad, simplificar la automatización del centro de datos, y permiten visibilidad completa a su red.

Las soluciones completas apilan Provider.We para proporcionar una ventanilla única para el establecimiento de una red. Del hardware (los interruptores, NIC, interconectan) al software (OS, gestión, firmware) y a la ayuda, nuestra cartera amplia cubrirá sus necesidades del establecimiento de una red. Más allá de la red, nuestro ecosistema asegura compatibilidad con otros productos de NVIDIA.

Descargue + funcionamiento para los usos de aceleración del servidor y de Storage.Whether con InfiniBand o RoCE, o aislando las cargas de trabajo dominantes vía el DPU, nuestro software definido, las ofrendas aceleradas hardware le permite dedicar sus recursos del cálculo y del almacenamiento a los usos, no dirección de la red.





modelo	descripción
MFS1S00-H020V	Cable 200Gb 100Gb 25Gb 40Gb los 5M 10M de Mellanox AOC DAC el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cable 200Gb 100Gb 25Gb 40Gb los 5M 10M del desbloqueo del mellanox el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cable de cobre pasivo 200Gb 100Gb 25Gb 40Gb los 5M 10M del mellanox el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cables 200Gb 100Gb 25Gb 40Gb los 5M 10M del infiniband del mellanox el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cable 200Gb 100Gb 25Gb 40Gb los 5M 10M de la consola el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cable activo 200Gb 100Gb 25Gb 40Gb los 5M 10M de la fibra el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cables 200Gb 100Gb 25Gb 40Gb los 5M 10M del hdr el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cable 200Gb 100Gb 25Gb 40Gb los 5M 10M del divisor del mellanox el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cables 200Gb 100Gb 25Gb 40Gb los 5M 10M del edr del mellanox el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cable de interconexión de alta velocidad 200Gb 100Gb 25Gb 40Gb los 5M 10M el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cable de interconexión rápido 200Gb 100Gb 25Gb 40Gb los 5M 10M el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	Cable de Ethernet 200Gb 100Gb 25Gb 40Gb los 5M 10M el 15M los 20M 30 QSFP28 QSFP56
MFS1S00-H020V	Cable 200Gb 100Gb 25Gb 40Gb los 5M 10M de InfiniBand el 15M los 20M los 30M QSFP28 QSFP56
MFS1S00-H020V	cables 200Gb 100Gb 25Gb 40Gb los 5M 10M del hdr el 15M los 20M los 30M QSFP28 QSFP56



FAQ

¿Q1.What puede usted comprar a nosotros?

: Mellanox, Aruba, Rukus, productos extremos de la marca, incluyendo los interruptores, tarjetas de red, cables, acceso

Punto, etc.

¿Q2.How sobre la fecha de expedición?

: Tarda generalmente 3-5 días laborables. Para los modelos específicos, éntrenos en contacto con por favor para comprobar la acción. Al final,

la consulta real prevalecerá. Haremos nuestro mejor para entregar cuanto antes.

¿Q3.What es sus términos de garantía?

: Suministramos 12 meses de tiempo de la garantía.

¿Q4.How sobre el método de envío?

: Utilizamos Fedex/DHL/UPS/TNT y otros envíos del aire, envíos del mar son también realizables. En uno redacta,

podríamos hacer cualquier envío que usted quiso.

¿Q5.Can consigo algunas muestras?

: Sí, la orden de la muestra está disponible para el control de la calidad y la prueba del mercado. Usted necesita solamente pagar el coste de la muestra

y coste expreso.

¿Q6.What son sus fuerzas de la base?

: Productos de primera mano de la fuente, originales y nuevos con el precio favorable y las después-ventas perfectas.
