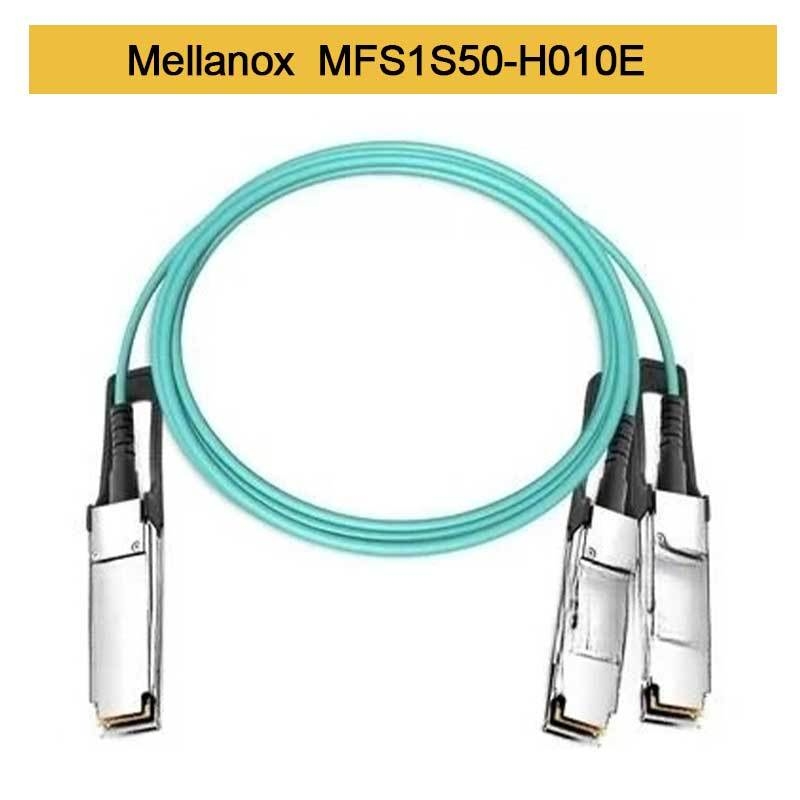

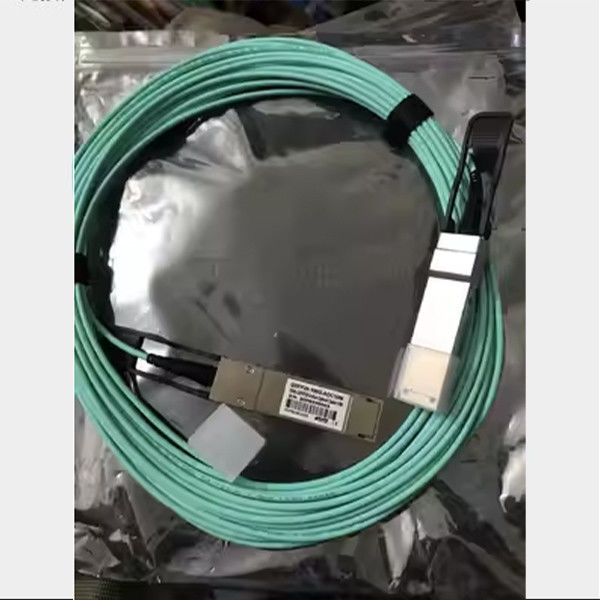

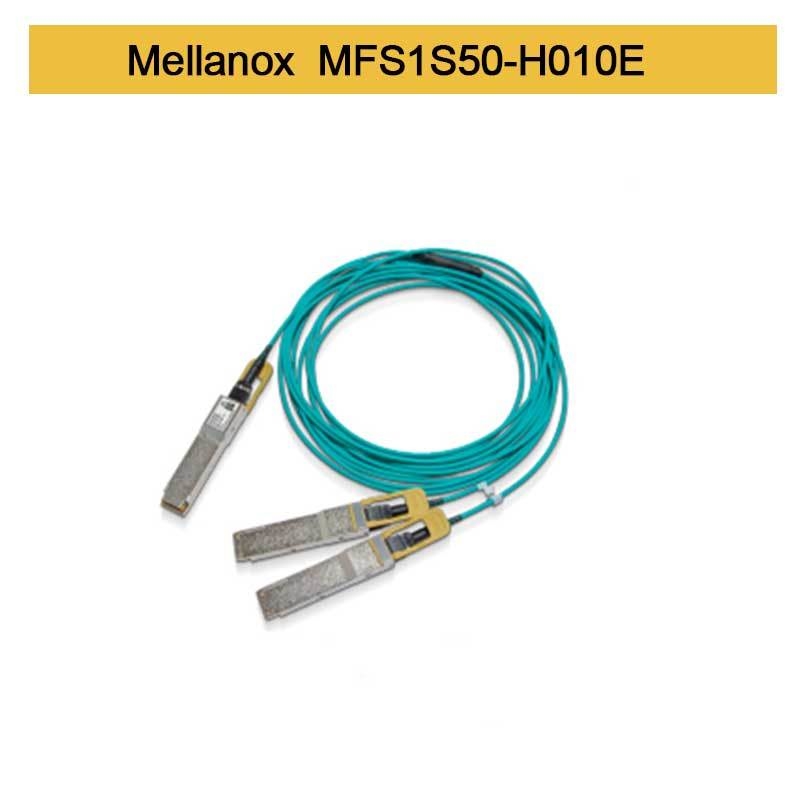

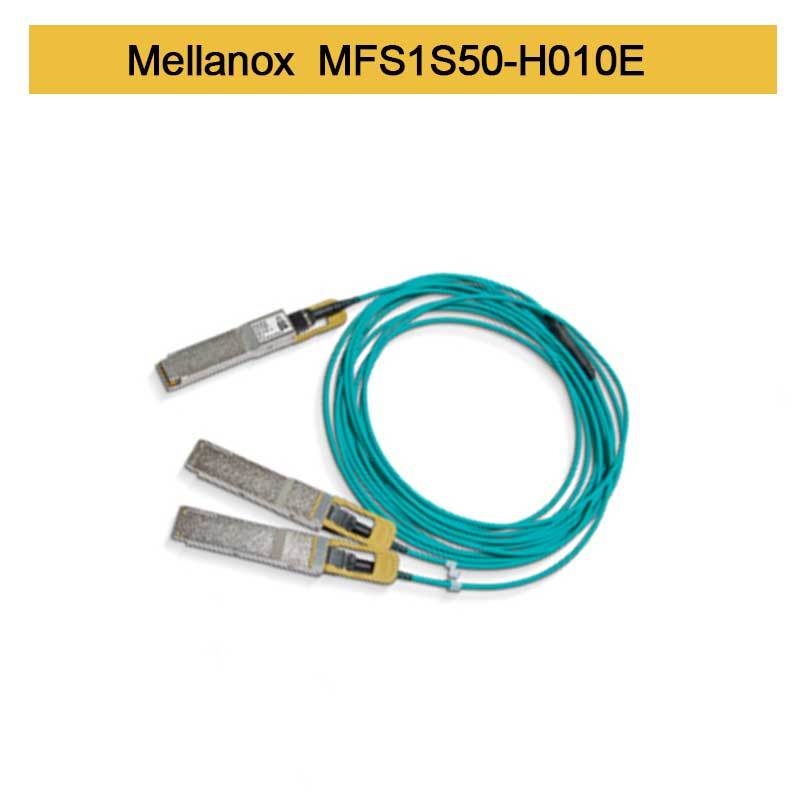

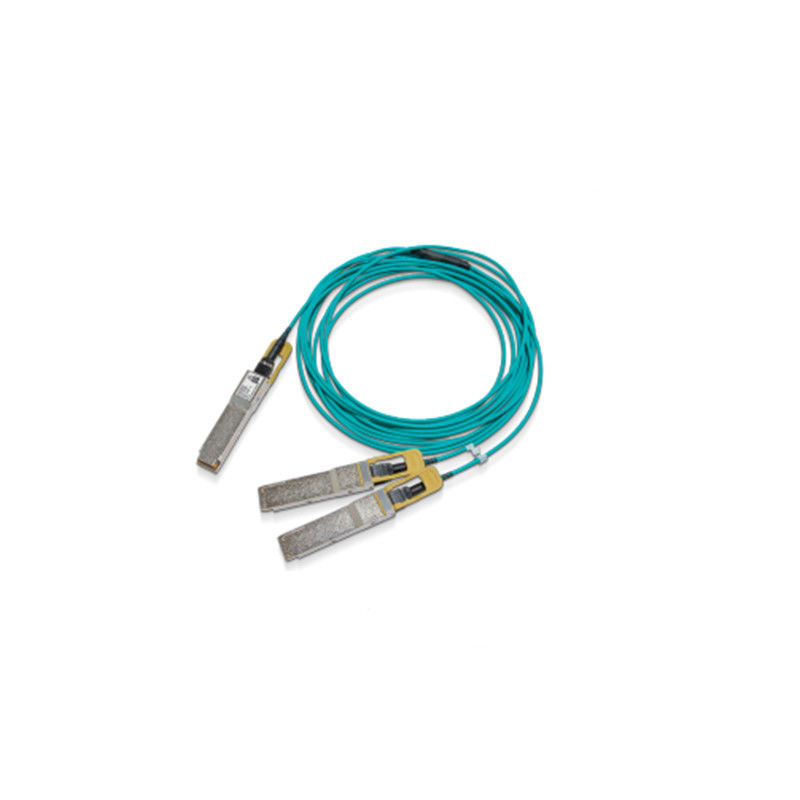

200 Gbps HDR a 2x100 Gbps HDR100 ((QSFP56 a 2xQSFP56) MMFActividad del cable de división óptica

Mellanox® MFS1S50-HxxxE es un láser basado en QSFP56 VCSEL (Láser de emisión de superficie de cavidad vertical),Cable de divisor óptico activo (AOC) de 200 Gbit/s a 2 x 100 Gbit/s, rentable, diseñado para su uso en sistemas InfiniBand HDR (High Data Rate) de 200 Gbit/s.

El cable MFS1S50-HxxxE es compatible con SFF-8665 para la solución conectable QSFP56.Proporciona conectividad entre las unidades del sistema con un conector de 200 Gbps en un lado y dos conectores de 100 Gbps separados en el otro ladoEl cable conecta las señales de datos de cada uno de los 4 pares MMF (Multi Mode Fiber) en el extremo único de QSFP56 al par dual de cada uno de los extremos multipuerto de QSFP56.Cada extremo del cable QSFP56 incluye una EEPROM que proporciona información sobre el producto y el estado de seguimiento., que puede ser leído por el sistema host.

Las pruebas de producción rigurosas garantizan la mejor experiencia de instalación, rendimiento y durabilidad.

Las soluciones de cable de fibra activa de calidad única de Mellanox® proporcionan una conectividad eficiente para las interconexiones de centros de datos.,y reducción del requerimiento de energía en los centros de datos.

NVIDIA® MFS1S50 es un láser basado en QSFP56 VCSEL (Láser de emisión de superficie de cavidad vertical),un cable óptico divididor activo (AOC) de 200 Gbit/s a 2 x 100 Gbit/s, rentable, diseñado para su uso en sistemas HDR de alta velocidad de datos (High Data Rate) de banda ancha InfiniBand (IB) de 200 Gbit/s.

El cable MFS1S50 es compatible con SFF-8665 para la solución conectable QSFP56.Proporciona conectividad entre las unidades del sistema con un conector de 200 Gbps en un lado y dos conectores de 100 Gbps separados en el otro ladoEl cable conecta las señales de datos de cada uno de los 4 pares MMF (Multi Mode Fiber) en el extremo único de QSFP56 al par dual de cada uno de los extremos multipuerto de QSFP56.Cada extremo del cable QSFP56 incluye una EEPROM que proporciona información sobre el producto y el estado de seguimiento., que puede ser leído por el sistema host.

Las soluciones de cable de calidad única de NVIDIA proporcionan una conectividad eficiente en energía para las interconexiones de centros de datos.y reducción del requerimiento de energía en los centros de datos.

Las pruebas de producción rigurosas garantizan la mejor experiencia de instalación, rendimiento y durabilidad.

Información sobre los pedidos

Especificaciones máximas absolutas

Los valores máximos absolutos son aquellos por encima de los cuales pueden producirse daños en el dispositivo.

No está previsto un funcionamiento prolongado entre las especificaciones operativas y las calificaciones máximas absolutas y puede provocar una degradación permanente del dispositivo.

Calificaciones máximas absolutas

Especificaciones medioambientales

Este cuadro muestra las especificaciones medioambientales del producto.

Especificaciones operativas

Esta sección muestra el rango de valores para el funcionamiento normal.

Especificaciones eléctricas

Las notas:

• Múltiples dominios de reloj se admiten solo en el lado de la línea Rx. El lado del host Rx solo admite un dominio de reloj único.
• El bloqueo del CDR QSFP Tx solo puede ocurrir si el carril 4 de Tx está transmitiendo datos.

Descarga electrostática (ESD)

Este producto es compatible con los niveles de ESD en entornos operativos típicos de centros de datos y está certificado de acuerdo con las normas enumeradas en la sección de cumplimiento normativo.El producto se envía con tapas protectoras en todos los conectores para protegerlo durante el envíoEn el manejo y funcionamiento normales de cables de alta velocidad y transceptores ópticos, el ESD es preocupante durante la inserción en la jaula QSFP del servidor/interruptor.Se deben observar las precauciones estándar de manejo del DEA.Estos incluyen el uso de correas de muñeca/zapatos conectadas a tierra y el suelo ESD dondequiera que se extraiga/inserte un cable/transceptor.Las descargas electrostáticas en el exterior del chasis del equipo receptor después de la instalación están sujetas a los requisitos de ESD a nivel del sistema..

Manejo y limpieza

El transceptor puede dañarse por exposición a sobretensiones de corriente y eventos de sobrevolución.Observar las precauciones normales de manipulación de los dispositivos sensibles a la descarga electrostáticaEl transceptor viene con tapas de polvo en el puerto eléctrico y óptico. La tapa en el puerto óptico siempre debe estar en su lugar cuando no hay un cable de fibra conectado.El conector óptico tiene una superficie de conector incrustada que se expone cuando no tiene cable ni tapa.

Antes de insertar el cable de fibra, limpie el conector del cable para evitar su contaminación.En caso de contaminación, se deben utilizar herramientas y métodos de limpieza estándar.

Interoperabilidad

Para las configuraciones probadas con los AOC, consulte el informe de cualificación del producto a nivel de sistema (SLP).

Seleccionar el índice

El AOC admite la selección de velocidad, que se controla escribiendo a los registros 0x57-0x58.Rxn_Rate_Select) y dos bits para cada carril del transmisor en byte 0x58 (88dec, Txn_Rate_Select) para especificar hasta cuatro bitrates, según lo definido en SFF-8636 Rev 2.9.2 Cuadro 6-5 ENCODACIONES XN_RATE_SELECT Se requiere que los cuatro carriles tengan el mismo valor de selección de velocidad.

El cuadro siguiente especifica el tipo para cada tipo seleccionado.

Rate Select Encodings (Codificación de la tasa de selección)

Especificaciones mecánicas

Interconexiones de alta velocidad
El reciente rápido crecimiento en el tráfico de centros de datos y la computación en la nube ha dado lugar a enormes aumentos en el tráfico de máquina a máquina debido a la rápida adopción de la virtualización de servidores,redes definidas por software (SDN)Ahora añadir los requisitos de ancho de banda masivos para la red terabytes de datos para la formación de inteligencia artificial (IA) aprendizaje automático (ML) sistemas basados en GPU.

Esto está impulsando una demanda masiva de redes de alto ancho de banda y baja latencia.Los cables DAC y AOC de alta velocidad y las interconexiones de transceptores ópticos desempeñan un papel fundamental en estas tecnologías modernas de centros de datos.

La familia de productos NVIDIA® Mellanox® LinkX® de cables y transceptores proporciona la línea más completa de la industria de 10, 25, 40, 50, 100, 200 y 400GbE en Ethernet y EDR, HDR,y NDR en productos InfiniBand para la nube, HPC, Web 2.0, empresas, telecomunicaciones, almacenamiento e inteligencia artificial, aplicaciones de centros de datos.

Los cables y transceptores de LinkX se utilizan a menudo para vincular los switches de arriba a los adaptadores de red en las GPU y servidores de CPU de NVIDIA,y almacenamiento y/o más en aplicaciones de conmutación a conmutación en toda la infraestructura de red.
