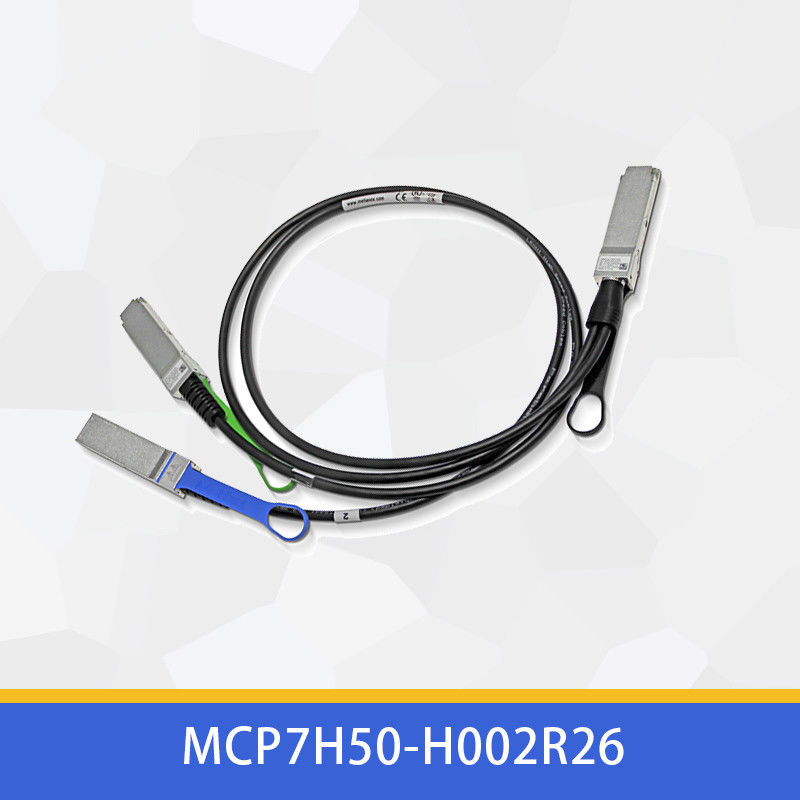

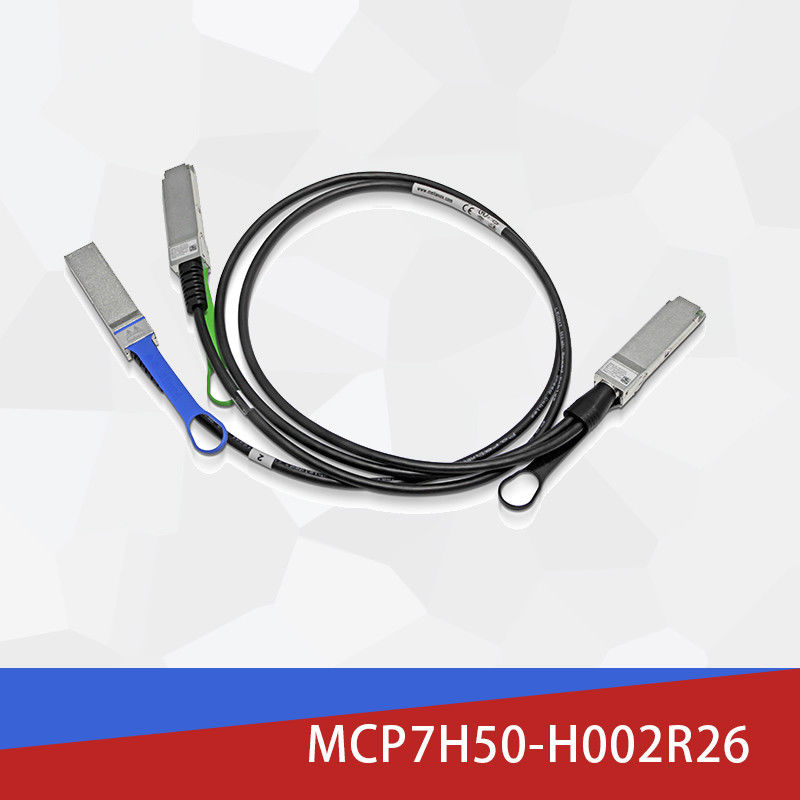

cable MCP7H50-H002R26 MCP7H50-V0xxR QSFP56 de los 2m HDR100 Mellanox DAC Cable Direct Attach Fiber
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MCP7H50-H002R26 |
| Documento: | MCP7H50-H002R26.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Condición: | Nuevo y original | Disponibilidad: | Existencias |
|---|---|---|---|
| Tiempo de garantía: | 1 año | tecnología: | Infiniband |
| Velocidad máxima: | HDR a 2xHDR100 | Tasa de datos: | 200Gb/s a 100Gb/s |
| Voltaje de suministro: | -0.3 ~ 3.6V | Voltaje de entrada de datos: | -0.3 ~ 3.465V |
| Voltaje de entrada de control: | -0.3 ~ 4.0V | Umbral de daño: | 3.4dbm |
| Resaltar: | los 2m Mellanox DAC Cable,HDR100 Mellanox DAC Cable,cable directo de la fibra de la fijación de los 2m |
||
Descripción de producto
Mellanox MCP7H50-H002R26: Cable DAC de ruptura de 200G HDR a doble 100G HDR100
Aspectos destacados del rendimiento
Optimización del ancho de banda
Divide eficientemente el ancho de banda de 200G HDR en dos canales independientes de 100G HDR100 sin requerimiento de energía activa
Integridad de señal avanzada
La tecnología de modulación PAM4 garantiza una transmisión de datos excepcional con una BER mejor que 1E-15
Descripción general del producto
El Mellanox MCP7H50-H002R26 es una solución de ruptura de cobre de conexión directa (DAC) de alto rendimiento que sirve como una alternativa superior a los cables de fibra pasivos tradicionales. Esta innovadora interconexión convierte eficientemente un único puerto InfiniBand HDR de 200 Gb/s en dos conexiones HDR100 de 100 Gb/s independientes, ofreciendo a los centros de datos una combinación óptima de rendimiento, eficiencia energética y rentabilidad para entornos de red de alta densidad.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo del producto | MCP7H50-H002R26 |
| Configuración de la velocidad de datos | 200G HDR a 2×100G HDR100 |
| Tipo de interconexión | Cobre de conexión directa (DAC) |
| Longitud del cable | 2 metros (tolerancia de ±0,05 m) |

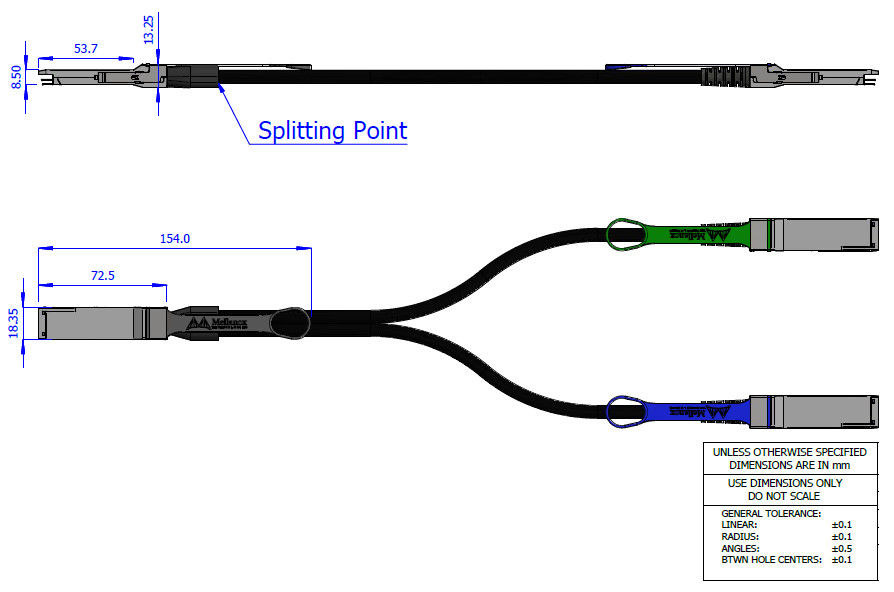

| Interfaz del conector | QSFP56 a 2×QSFP56 |
| Calibre del cable | 26 AWG |
| Consumo de energía | <0,1 W (operación pasiva) |
| Temperatura de funcionamiento | 0°C a 70°C |
| Estándares de cumplimiento | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Impedancia característica | 100Ω (rango de 90-110Ω) |
Implementación de la tecnología
Esta avanzada alternativa a los cables de fibra pasivos utiliza una sofisticada tecnología de modulación PAM4 de 4×50 Gb/s, que ofrece una integridad de señal excepcional en todos los canales de transmisión. La solución cumple totalmente con los estándares IBTA (InfiniBand Trade Association) HDR e incorpora las especificaciones SFF-8665 y SFF-8636 para una integración perfecta y una gestión integral a través de la interfaz I²C, proporcionando una alternativa robusta a los sistemas de fibra óptica tradicionales.
Metodología operativa
El MCP7H50-H002R26 funciona como un puente eléctrico pasivo inteligente, que enruta eficientemente las señales de alta velocidad desde un único conector QSFP56 (que admite 200G HDR) a dos conectores QSFP56 independientes (cada uno de los cuales admite 100G HDR100). Este sofisticado reemplazo de cables de fibra pasivos mantiene una integridad de señal excepcional a través de conductores de cobre con coincidencia de impedancia de precisión (impedancia característica de 100Ω) y tecnologías de blindaje avanzadas que minimizan eficazmente la diafonía y la interferencia electromagnética, lo que garantiza una transmisión de datos fiable.
Entornos de aplicación
Esta solución de interconexión de alta densidad es ideal para los requisitos de infraestructura modernos:
Redes de centros de datos
Arquitecturas de spine-leaf y conectividad top-of-rack para entornos de hiperescala
Computación de alto rendimiento
Interconexiones de clústeres para investigación científica y simulaciones de ingeniería
IA y aprendizaje automático
Conectividad de clústeres de entrenamiento para marcos de aprendizaje profundo
Sistemas de almacenamiento
Conexiones de alta velocidad para soluciones de almacenamiento SAN y NAS
Ventajas competitivas
El MCP7H50-H002R26 ofrece ventajas significativas sobre los cables ópticos activos y las soluciones de cobre de la generación anterior:
- Eficiencia económica: Proporciona una reducción de costos de aproximadamente el 35-45% en comparación con las soluciones ópticas activas equivalentes
- Optimización de la energía: Consume menos de 0,1 W en comparación con los 2-3 W de los cables ópticos activos
- Fiabilidad mejorada: El diseño pasivo elimina los puntos de fallo asociados con los componentes activos
- Latencia reducida: La transmisión de señales eléctricas ofrece una latencia menor que los sistemas de conversión óptica
- Seguridad ambiental: La cubierta LSZH y la construcción libre de halógenos mejoran los estándares de seguridad de las instalaciones
- Gestión térmica: El consumo de energía reducido disminuye los requisitos de refrigeración en configuraciones densas
Servicios de soporte
Mellanox proporciona una infraestructura de soporte integral para el MCP7H50-H002R26:
- Garantía de hardware limitada de 1 año que cubre defectos de materiales y fabricación
- Red global de soporte técnico con asistencia experta para desafíos de integración
- Servicios de configuración personalizada para escenarios de implementación a gran escala
- Cumplimiento de pedidos estándar en un plazo de 2 a 3 semanas con opciones aceleradas disponibles
- Servicios de verificación de compatibilidad para entornos heterogéneos
Preguntas frecuentes
¿Qué distancia máxima admite esta solución DAC?
El MCP7H50-H002R26 está diseñado para aplicaciones de corto alcance de hasta 3 metros, lo que lo hace particularmente adecuado para la conectividad a escala de rack y de rack adyacente en entornos de centros de datos.
¿Es este cable compatible con equipos que no son de Mellanox?
Si bien está optimizado para los sistemas Mellanox, esta alternativa de cables de fibra pasivos se adhiere a los estándares de la industria y, por lo general, es compatible con los equipos de otros proveedores que admiten InfiniBand HDR e interfaces QSFP56 compatibles.
¿Qué mantenimiento se requiere para estos cables?
Como solución pasiva, el MCP7H50-H002R26 requiere un mantenimiento mínimo más allá de la inspección visual periódica para detectar daños físicos y garantizar que los conectores permanezcan limpios y libres de residuos.
Directrices de instalación
Para garantizar un rendimiento y una longevidad óptimos:
- Mantenga un radio de curvatura mínimo de 34 mm para curvaturas simples y 68 mm para curvaturas repetidas
- Evite las curvaturas pronunciadas, particularmente cerca de las interfaces de los conectores donde se concentra la tensión
- Implemente las precauciones ESD adecuadas durante los procedimientos de manipulación e instalación
- Verifique la compatibilidad con las versiones de firmware y controladores del sistema host antes de la implementación
- Opere estrictamente dentro de los rangos de temperatura (0°C a 70°C) y humedad (5% a 85%) especificados
- Inspeccione regularmente los conectores en busca de residuos o daños antes de la instalación y durante los ciclos de mantenimiento
