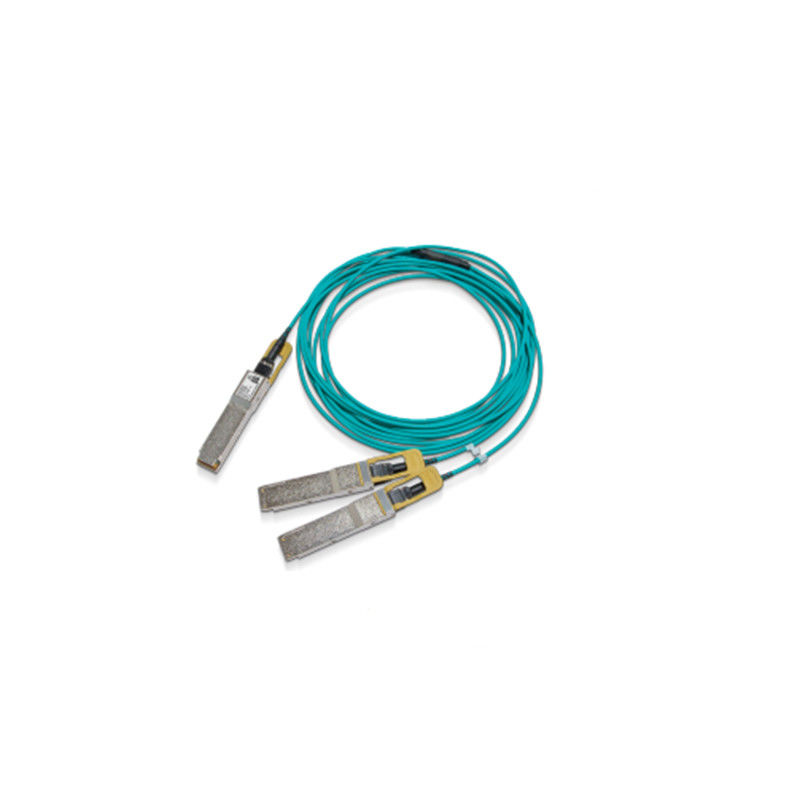

MFS1S50-H005V 200Gb/s QSFP56 a 2x100Gb/s Cable óptico activo (AOC)

1. Descripción general del producto

El NVIDIA® MFS1S50-H005V es un cable divididor óptico activo (AOC) de alto rendimiento y costo-efectivo diseñado para interconexiones modernas de centros de datos.Esta innovadora solución de cable de fibra óptica convierte un puerto único de 200 Gb/s en dos canales independientes de 100 Gb/s, maximizando la utilización de los puertos y reduciendo los costes de infraestructura.ofreciendo una alternativa fiable a las soluciones tradicionales de cable de fibra pasiva con un rendimiento y alcance mejorados.

2Características clave

• Soporta 200Gb/s InfiniBand HDR y 200GbE a 2x100Gb/s de división
• Utiliza modulación PAM4 de 4x50Gb/s por carril
• Factor de forma QSFP56 de enchufe en caliente para una fácil implementación
• Bajo consumo de energía: 4.5W (200G final), 3.0W (100G final típico)
• Alcance de hasta 30 metros sobre fibra multimodo (MMF)
• Conforme a las normas SFF-8665, SFF-8636 y RoHS
• Interfaz de monitoreo de diagnóstico digital integrado (DDM)

3Tecnología y normas básicas

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for managementApoya los protocolos IBTA InfiniBand HDR y 200 Gigabit Ethernet, lo que garantiza una amplia interoperabilidad.una ventaja significativa sobre un cable de fibra pasiva básico.

4Principio de trabajo

El cable funciona como un divisor óptico activo. El único extremo 200G QSFP56 recibe una señal de 200Gb/s, que luego se divide y se convierte en dos señales ópticas separadas de 100Gb/s.Estas señales se transmiten a través de fibras internas multimodo a los dos extremos 100G QSFP56Este proceso de conversión activa, a diferencia de un cable de fibra pasiva que simplemente transporta una señal, permite un alcance más largo y una integridad superior de la señal dentro del entorno del centro de datos.

5. Escenarios de aplicación

• Interconexión de conmutadores de hoja 200G a conmutadores o servidores de columna 100G
• Computación de alto rendimiento (HPC) y agrupaciones de IA/ML
• Expansión del tejido del centro de datos y segmentación de la red
• Redes de comercio y datos financieros de alta frecuencia
• Infraestructura en la nube y centros de datos empresariales

6. Especificaciones e información de pedido

Cuadro de orden

7. Ventajas y puntos de venta

• Optimización de la densidad de puerto:Dobla efectivamente el número de conexiones 100G disponibles desde un solo puerto de conmutación 200G, ofreciendo un mejor costo por puerto que el uso de dos cables de fibra óptica separados.
• Rendimiento superior:El retiming y la amplificación de la señal activa aseguran una mejor integridad de la señal en distancias más largas en comparación con los cables DAC pasivos o un cable de fibra pasiva estándar.
• La latencia reducida:Diseñado para la transmisión de datos de baja latencia, crítico para HPC y aplicaciones financieras.
• Facilidad de uso:Se puede enchufar en caliente y es flexible, lo que simplifica la gestión de cables en comparación con las alternativas de cobre voluminosas.

8Servicio y apoyo

Todos nuestros productos, incluyendo este cable de fibra óptica de alto rendimiento, están respaldados por una garantía estándar.Nuestro equipo de soporte técnico dedicado ofrece una consulta 24/7 para ayudar con la integración y resolución de problemas, asegurando el éxito de su despliegue.

9. Preguntas frecuentes (FAQ)

P: ¿Este cable es compatible con mi switch Mellanox/NVIDIA Spectrum existente?
R: Sí, el MFS1S50-H005V AOC está diseñado para una interoperabilidad perfecta con los switches NVIDIA Spectrum (como SN3700, SN4600) y otros sistemas Mellanox InfiniBand que admiten tasas HDR.

P: ¿En qué se diferencia este cable óptico activo de un cable de fibra pasiva?
R: Un AOC contiene componentes activos que amplifican y retratan la señal óptica, lo que permite un alcance más largo (hasta 30 m con MMF) y una mejor integridad de la señal.Un cable de fibra pasiva no tiene componentes activos y generalmente se usa para distancias mucho más cortas o aplicaciones diferentes.

P: ¿Se pueden conectar los dos extremos de 100G a switches diferentes?
R: No, ambos extremos de 100G se originan y son administrados por el único extremo de 200G. Están diseñados para conectar dos dispositivos separados (por ejemplo, dos servidores) a un puerto de 200G aguas arriba.

10Las precauciones

• Asegurar la compatibilidad con las especificaciones de puerto del dispositivo host (QSFP56, que admite HDR/200G).
• Observar el radio mínimo de curvatura (30 mm) durante la instalación para evitar daños a las fibras internas.
• Siempre utilice tapones protectores contra el polvo cuando los puertos no estén en uso.
• Siga las precauciones estándar de descarga electrostática (ESD) durante la manipulación.
• Este equipo cumple con los límites de la clase A de la FCC. El funcionamiento en áreas residenciales puede causar interferencias.
