Nvidia Cable Mcp4y10-Nxxx Twin-Port 2X400GB/S Osfp a 2X400GB/S Osfp Dac pasivo Mcp4y10-N002 (980-9IA0I-00N002)
Datos del producto:
| Nombre de la marca: | Mellanox |
| Model Number: | MCP4Y10-N002(980-9IA0I-00N002) |
| Documento: | mcp4y10-nxxx-twin-port-2x40...ns.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 por ciento |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Tipo: | Cable óptico | Tipo de conductor: | sólido |
|---|---|---|---|
| Certificación: | CE, ISO, RoHS, CCC, VDE | Capacidad de producción: | 5000 |
| Material de cubierta: | PCB LF (Free Free) HF (Free Halogen) | Forma de material: | Alambre redondo |
| Especificación: | 2m | Origen: | India / Israel / China |
| Resaltar: | Cable DAC pasivo MCP4Y10-Nxxx,Cable Nvidia de doble puerto,Cable DAC pasivo OSFP |
||
Descripción de producto

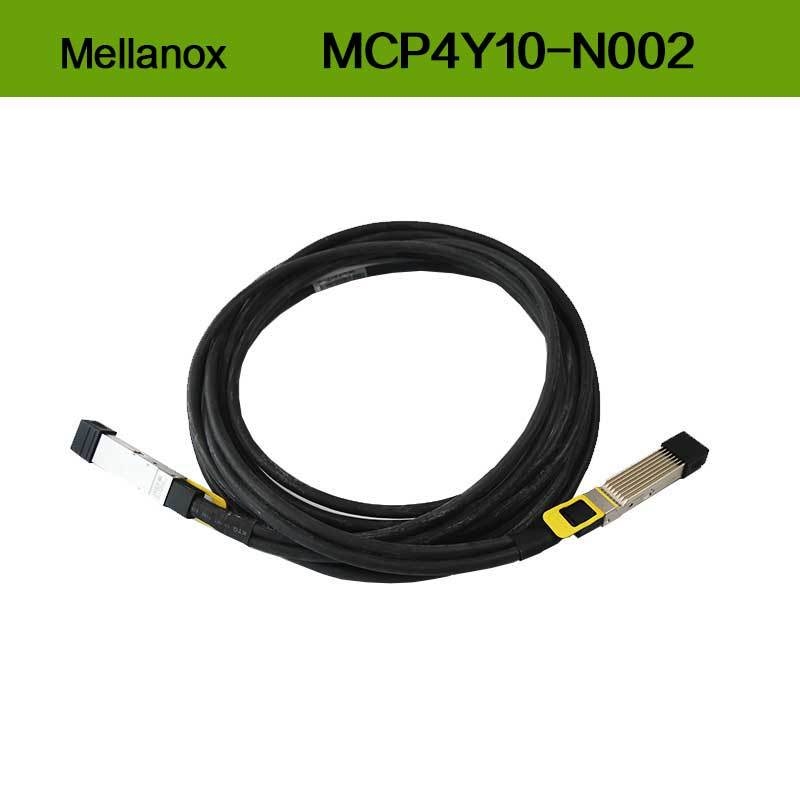

Cable DAC pasivo OSFP de doble puerto NVIDIA MCP4Y10-N002
El NVIDIA MCP4Y10-N002 es un cable de cobre de conexión directa (DAC) pasivo de alto rendimiento y doble puerto diseñado para la transmisión de datos de 2x400 Gb/s. Es compatible con los protocolos InfiniBand NDR y Ethernet, ofreciendo baja latencia, un consumo de energía mínimo y una conectividad rentable para los centros de datos modernos. Ideal para aplicaciones de conmutador a conmutador y de conmutador a servidor de alta densidad, este cable garantiza un rendimiento fiable con rigurosas pruebas y garantía de calidad.
Características clave del MCP4Y10-N002
- Velocidad de datos de 2x400 Gb/s por puerto utilizando la modulación PAM4 de 8x100G
- Conectores OSFP enchufables en caliente con opciones de parte superior con aletas o plana
- Bajo consumo de energía: <0.1W
- Cumple con las normas SFF-8665, SFF-8636 y OSFP MSA
- Cumple con RoHS con cubierta LSZH (Low Smoke Zero Halogen)
- Admite la negociación automática de InfiniBand NDR y Spectrum-4 Ethernet
Tecnología MCP4Y10-N002
El cable utiliza ocho pares de cobre diferenciales por puerto, cada uno operando a 100 Gb/s con modulación PAM4. Incorpora EEPROM para la gestión inteligente de dispositivos, proporcionando identificación del host, características del cable y datos de diagnóstico a través de la interfaz I²C SFF-8636. El diseño garantiza la integridad de la señal a través de la adaptación de impedancia y un retardo de propagación mínimo.
Principio de funcionamiento
El cable DAC pasivo transmite señales eléctricas directamente entre los puertos OSFP sin componentes activos. Cada carril utiliza señalización diferencial (pares Tx/Rx) para minimizar el ruido y la diafonía. El sistema host lee la EEPROM para identificar el tipo de cable, la longitud y los protocolos compatibles, lo que permite la configuración automática para el funcionamiento de InfiniBand o Ethernet.
Aplicaciones

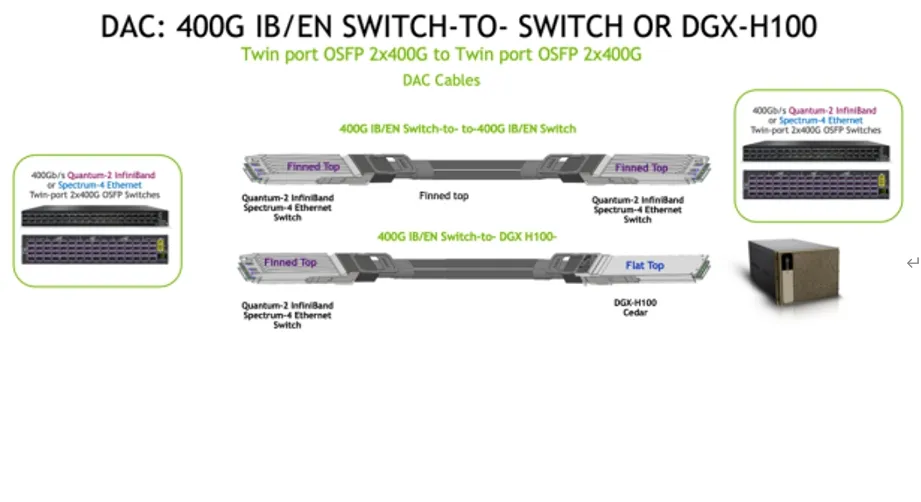

- Conexiones de conmutador a conmutador en las estructuras NVIDIA Quantum-2 InfiniBand y Spectrum-4 Ethernet
- Clústeres de computación de alto rendimiento (HPC) e IA
- Arquitecturas de centro de datos de spine-leaf
- Conexión de sistemas NVIDIA DGX H100 a conmutadores
Tabla de especificaciones del MCP4Y10-N002
| Parámetro | Valor |
|---|---|
| Velocidad de datos | 2x400 Gb/s (800 Gb/s en total) |
| Protocolos | InfiniBand NDR, Ethernet 800GBASE-CR8 |
| Conector | OSFP (Octal Small Formfactor Pluggable) |
| Longitud del cable | 0,5 m, 1 m, 1,5 m, 2 m |
| Consumo de energía | <0.1W |
| Temperatura de funcionamiento | 0°C a 70°C |
| Impedancia | 100Ω ±10% |
Información de pedido del MCP4Y10-N002
| Número de modelo | Descripción |
|---|---|
| MCP4Y10-N00A | 0,5 m, parte superior con aletas |
| MCP4Y10-N001 | 1 m, parte superior con aletas |
| MCP4Y10-N01A | 1,5 m, parte superior con aletas |
| MCP4Y10-N002 | 2 m, parte superior con aletas |
| MCP4Y10-N00A-FLT | 0,5 m, parte superior plana |
| MCP4Y10-N001-FLT | 1 m, parte superior plana |
Ventajas
- La latencia y el consumo de energía más bajos en comparación con los cables ópticos activos
- Compatibilidad plug-and-play con los sistemas NVIDIA Quantum-2 y Spectrum-4
- Integridad de señal superior con ajuste específico de la longitud
- Construcción robusta con cubierta LSZH para mayor seguridad
Servicio y soporte
Ofrecemos consulta técnica 24/7, envío a todo el mundo y una garantía completa. Todos los productos se prueban y garantizan para cumplir con las especificaciones OEM. Los pedidos al por mayor se admiten con precios competitivos.
Preguntas frecuentes
P: ¿Qué protocolos admite este cable DAC?
R: Negocia automáticamente entre InfiniBand NDR y Ethernet (por ejemplo, 800GBASE-CR8).
P: ¿El cable es enchufable en caliente?
R: Sí, los conectores OSFP admiten la conexión en caliente.
P: ¿Cuál es el radio de curvatura mínimo?
R: 10x el diámetro del cable cerca de los conectores, 5x en otros lugares.
Precauciones
- Evite doblar más allá del radio especificado para evitar daños.
- Asegúrese de tomar precauciones contra ESD durante la manipulación y la instalación.
- Opere dentro de los rangos de temperatura y humedad especificados.
- Verifique la compatibilidad con las jaulas OSFP del dispositivo host.
