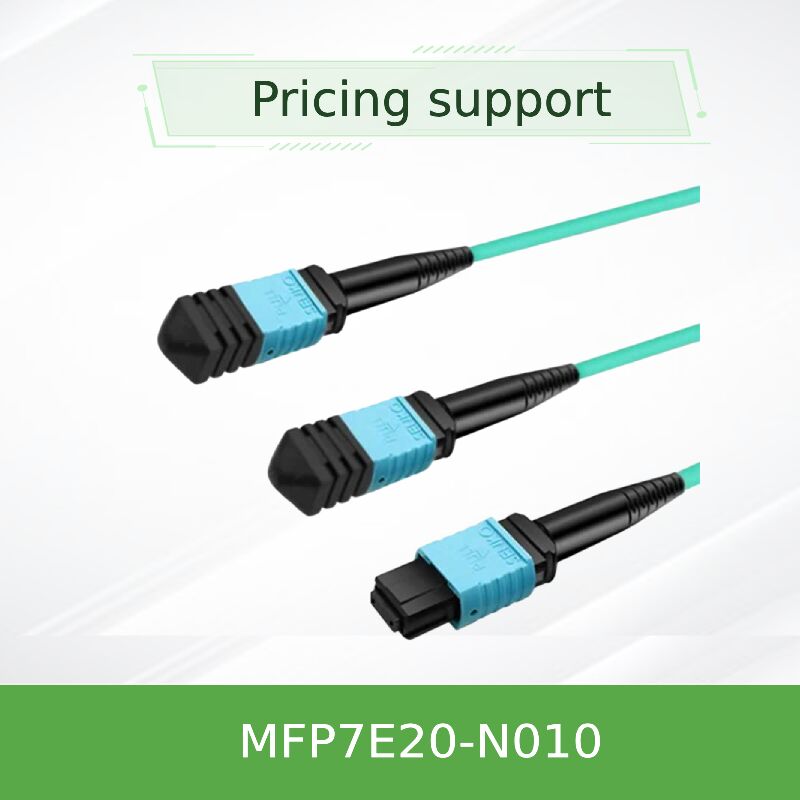

NVIDIA MFP7E20-N010 10m MPO-12/APC Cable de fibra multimodo 400G NDR/Ethernet tipo B cruzado para los conmutadores OSFP
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E20-N010 |
| Documento: | MFP7E20-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo NO.: | MFP7E20-N010 | Forma de material: | Alambre redondo |
|---|---|---|---|
| Se permitió resistencia a la tracción: | 1000n <10000n | Certificación: | RoHS, CE, ISO9001, VDE, CCC |
| Material de la vaina: | CLORURO DE POLIVINILO | Longitud: | 10m |
| Tarifa de datos: | 400GB/s | Origen: | India / Israel / China |
| Resaltar: | NVIDIA 10m cable de fibra multimodo,Cable de fibra MPO-12 de Ethernet 400G,OSFP cambia el cable de fibra cruzada |
||
Descripción de producto
NVIDIA MFP7E20-N010 10m MPO-12/APC Cable de fibra multimodo
400G NDR/Ethernet Crossover de tipo B para los switches OSFP
Ventajas críticas de rendimiento
- Optimizado para las redes NDR 400G:Diseñado para ofrecer un ancho de banda completo para las infraestructuras 400GbE y NDR InfiniBand de próxima generación
- Integridad de la señal superior:Los conectores MPO-12/APC con pulido en ángulo de 8 grados logran una alta pérdida de retorno (≥35 dB)
- Diseño de cruce de conexión:El cable de tipo B terminado en fábrica permite la conexión directa entre los transceptores
- Construcción duradera y segura:Chaqueta LSZH flexible de color acuático con seguridad de elevación (OFNR)
- Certificado de compatibilidad con los ecosistemas:Completamente probado para el ecosistema NVIDIA Mellanox incluyendo switches y soluciones ConnectX-7
Resumen del producto
El NVIDIA MFP7E20-N010 es un cable de fibra óptica multimodo pasivo de 10 metros con conectores MPO-12/APC configurados como cruce tipo B.Construido específicamente para vincular transceptores 400G NDR y Ethernet en switches modernos, adaptadores de red y DPU.
Características principales del producto
- Interfaz:Conectores de doble MPO-12/APC (hembra), pulidos en ángulo
- Duración del cable:10 metros
- Especificación de la fibra:50/125 μm Multimodo OM4 (chaqueta acuática)
- Canales activos:8 fibras (4 para transmitir, 4 para recibir)
- Esquema de cableado:Tipo B (crossover)
- Rendimiento óptico:Pérdida de inserción ≤ 0,354 dB; Pérdida de retorno ≥ 35 dB
- Construcción física:3Diámetro de 0,0 mm, radio mínimo de curvatura de 30 mm
Normas técnicas y conformidad
La ingeniería óptica avanzada asegura el rendimiento en entornos exigentes con conectores MPO-12/APC que minimizan la reflexión a velocidades de 400G.
- Estándar del conector:IEC 61754-7 (familia de las MPO)
- Rendimiento y fiabilidad:El nombre de la empresa es Telcordia GR-1435
- Seguridad con láser:Clase I de acuerdo con IEC 60825-1 y FDA 21 CFR 1040
- Las homologaciones de seguridad:Sistema CB, cTUVus, Marcado CE
- Cumplimiento EMC:El número de datos de identificación de las empresas de la Unión y de los Estados miembros
Principio de funcionamiento
La topología de cruce de tipo B asegura que los láseres de transmisión (Tx) de un transceptor se alineen perfectamente con los fotodetectores de recepción (Rx) en el dispositivo conectado.Las dispersiones de la luz de los lustradores APC reflejadas lejos de la fuente, preservando la claridad de la señal.
Principales escenarios de despliegue
- Conectividad dentro del rack:Interconexión de los interruptores de la parte superior del bastidor o de los interruptores de conexión a los servidores de alto rendimiento
- Clusters de cálculo de alta densidad:Formación de tejido entre servidores GPU y switches NVLink en entornos AI/HPC
- Redes de área de almacenamiento (SAN):Conexión de matrices de almacenamiento a tejido de conmutación en almacenamiento basado en flash
- Agregación del borde de la red:Racks consolidados en el borde de la red que requieren un rendimiento de 400G
Especificaciones detalladas
| Parámetro | Especificación |
|---|---|
| Modelo de producto | Se aplicarán los siguientes requisitos: |
| Descripción | Se aplicará el método de ensayo de las señales de radio. |
| Duración | 10 metros |
| Tipo de fibra / color de la chaqueta | OM4 Multimodo / Aqua |
| Tipo de conector | MPO-12, Polonés en ángulo (APC), Femenino |
| Soporte de velocidad de datos máxima | Se aplicarán los siguientes requisitos: |
| Pérdida de inserción (máximo) | ≤ 0,354 dB |
| Pérdida de retorno (min) | ≥ 35 dB |
Variantes de longitud disponibles
| Número de pedido de la pieza | Duración | Lo mejor para |
|---|---|---|
| Se aplicará el método de ensayo. | 3 metros | Alcance muy corto, dentro del mismo chasis |
| Se aplicarán los siguientes requisitos: | 10 metros | Conexiones dentro del bastidor y conexiones adyacentes |
| Se aplicarán los siguientes requisitos: | 20 metros | Alcance dentro de la fila ampliado |
| Se aplicarán los siguientes requisitos: | 30 metros | Alcance máximo OM4 para 400G NDR |
Ventajas competitivas
- Optimizado para el ecosistema NDR:Especialmente ajustado y probado para la plataforma NDR de NVIDIA
- Calidad óptica superior:El pulido APC proporciona una pérdida de retorno superior a los conectores UPC
- Confiabilidad lista para desplegar:Fabrica probada con métricas de rendimiento verificadas
- Diseño a prueba de futuro:Apoya los estándares 400G actuales y los avances futuros en velocidad
- Seguridad mejorada del centro de datos:La chaqueta LSZH limita las emisiones de humo tóxico en caso de incendio
Servicio y apoyo
La estructura de soporte integral asegura el éxito de la implementación con la garantía estándar de NVIDIA, el envío rápido de un extenso inventario y una experiencia técnica dedicada.
Preguntas frecuentes
¿Puedo usar este cable para conectar un puerto de conmutación 400G OSFP a dos puertos de servidor 200G QSFP56 separados?
No, este es un cable punto a punto. Para las configuraciones de ruptura, se requieren cables MPO a 2xQSFP56 dedicados.
No, este es un cable punto a punto. Para las configuraciones de ruptura, se requieren cables MPO a 2xQSFP56 dedicados.
¿Es necesario limpiar los conectores antes de su instalación?
La contaminación es la principal causa de fallas en el enlace óptico.
La contaminación es la principal causa de fallas en el enlace óptico.
Guías de instalación y manipulación
Nota:El cumplimiento de estas precauciones garantiza un rendimiento óptimo y una larga vida.
- Verificación de la compatibilidad:Confirme que los transceptores utilizan interfaces MPO-12/APC
- Límites ambientales:Funcionan dentro del rango de temperatura de 0°C a 70°C
- Gestión del radio de curva:Nunca doblar más de un radio de 30 mm
- Concientización sobre la DSE:Utilice una correa de muñeca ESD cuando maneje los transceptores
- Uso reglamentario:Dispositivo digital de clase A destinado a entornos comerciales
