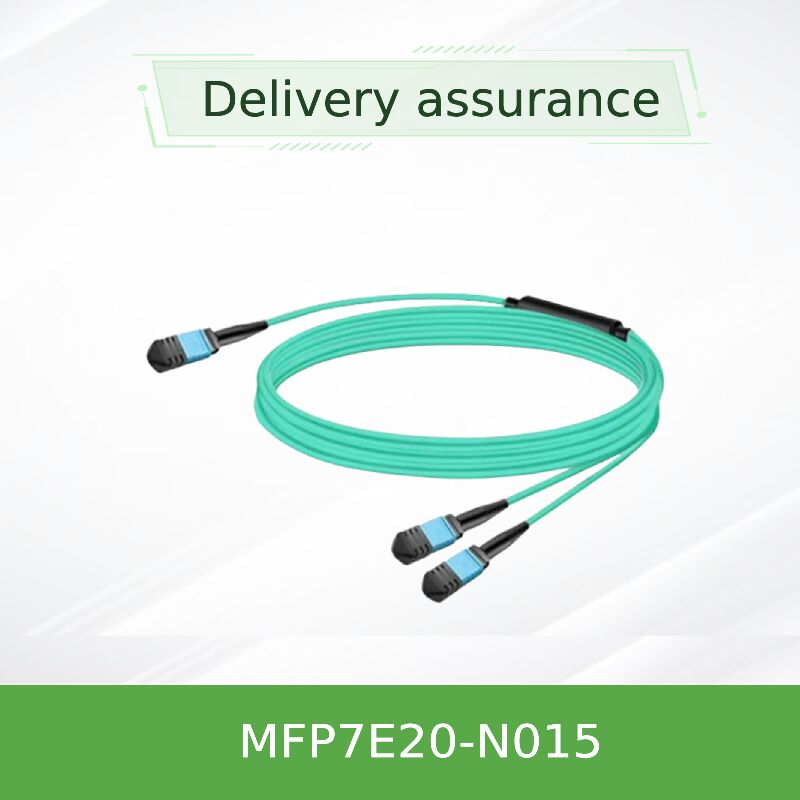

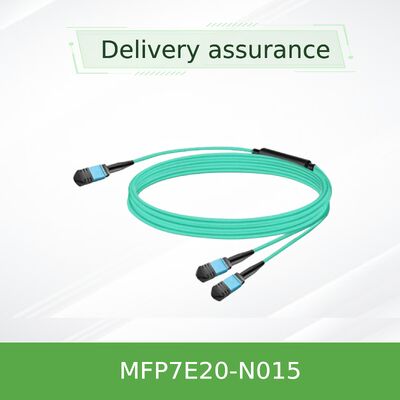

NVIDIA MFP7E20-N015 15m MPO APC 1:2 Cable de separación de fibra para conectividad rápida de centro de datos 400G / NDR
Datos del producto:
| Nombre de la marca: | Mellanox |
| Número de modelo: | MFP7E20-N015 |
| Documento: | MFP7E20-Nxxx.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | Negotiate |
| Detalles de empaquetado: | Caja exterior |
| Tiempo de entrega: | Basado en el inventario |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | Suministro por proyecto/lote |
|
Información detallada |
|||
| Modelo NO.: | MFP7E20-N015 | Forma de material: | Alambre redondo |
|---|---|---|---|
| Se permitió resistencia a la tracción: | 1000n <10000n | Certificación: | RoHS, CE, ISO9001, VDE, CCC |
| Material de la vaina: | CLORURO DE POLIVINILO | Longitud: | 15m |
| Tarifa de datos: | 400GB/s | Origen: | India / Israel / China |
| Resaltar: | NVIDIA 15m MPO cable divisor de fibra,Cable de salida del centro de datos 400G,Divididor de fibra NDR con garantía |
||
Descripción de producto
Optimice la densidad de puertos de red de alta velocidad con el NVIDIA MFP7E20-N015, un cable divisor óptico pasivo de 15 metros. Esta solución divide eficientemente una única interfaz OSFP de doble puerto con capacidad de 800G en dos enlaces independientes de 400G, conectándose directamente a dispositivos como los adaptadores de red NVIDIA ConnectX-7 y las DPU BlueField-3. Con conectores MPO-12/APC de baja pérdida, una cubierta LSZH flexible y un diseño cruzado Tipo B, ofrece una conectividad confiable y de alto rendimiento para entornos de centros de datos exigentes de 400GbE e InfiniBand NDR.
El NVIDIA MFP7E20-N015 es un cable de fibra óptica multimodo terminado en fábrica diseñado para arquitecturas de red de alta densidad y alto ancho de banda. Sirve como un componente de interconexión pasivo crítico, lo que permite que un único puerto de conmutador de alta radicación sirva a dos puntos finales descendentes. Esto es esencial para construir redes de estructura-hoja, clústeres de IA/ML y troncales de almacenamiento rentables y escalables donde maximizar la utilidad del puerto del conmutador es primordial. El cable forma parte de un ecosistema certificado para las soluciones de red de alto rendimiento de NVIDIA.
- Configuración de división: Topología de divisor 1xMPO-12 a 2xMPO-12 para multiplicación de puertos.
- Soporte de alta velocidad: Diseñado para los protocolos Ethernet de 400 Gigabit y NDR (400G) InfiniBand.
- Conectores Premium: Conectores MPO-12 con pulido de Contacto Físico Angulado (APC) de 8° para minimizar la reflexión óptica posterior (≥35 dB RL).
- Cableado de conexión directa: Implementa un mapa de fibra Tipo B (cruzado), lo que permite la conexión directa de transceptor a transceptor.
- Construcción duradera y segura: Cuenta con una cubierta LSZH-OFNR flexible de color aguamarina que es ignífuga y de bajo humo.
- Garantía de calidad: Fabricado de acuerdo con las normas IEC 61754-7 y Telcordia GR-1435, lo que garantiza la fiabilidad.
Este cable integra tecnologías ópticas y mecánicas probadas para garantizar la interoperabilidad y el rendimiento:
- Fibra: 50/125µm OM4 Multimodo (para una longitud de 15 m)
- Conector: MPO-12 según IEC 61754-7
- Pulido: APC (Contacto Físico Angulado)
- Topología: Tipo B (Cruzado)
- Pérdida de inserción: ≤ 0,356 dB (Por fórmula: 0,35 + 0,0004*L)
- Pérdida de retorno: ≥ 35 dB
- Alcance máximo del canal: Hasta 50 m (con paneles de conexión)
- Temperatura de funcionamiento: 0°C a 70°C
- Seguridad láser: Clase 1 (IEC 60825-1, CDRH)
- Clasificación de la cubierta: LSZH (Bajo humo cero halógeno), OFNR
- EMC/Seguridad: CE, FCC Clase A, cTUVus
- Compatibilidad con protocolos: Ethernet, InfiniBand, NVLink
El cable funciona como un divisor óptico pasivo. El único conector MPO "raíz" se acopla con un transceptor OSFP de doble puerto en un conmutador (por ejemplo, NVIDIA MMA4Z00-NS). Este transceptor presenta una señal agregada de 800G a través de 8 carriles ópticos. Dentro del conjunto de cables, estas 8 fibras activas se dividen físicamente en dos grupos distintos de 4 fibras cada uno. Cada grupo se enruta a uno de los dos conectores MPO "hoja". Estos extremos de hoja se conectan a transceptores OSFP o QSFP112 de 400G de un solo puerto estándar alojados en servidores o dispositivos de almacenamiento. El cableado cruzado Tipo B es fundamental: garantiza que el carril de transmisión (Tx) del pin 1 del transceptor del conmutador se alinee correctamente con el carril de recepción (Rx) del pin 12 del transceptor del servidor, y viceversa, lo que permite la comunicación dúplex completa sin módulos de interconexión externos.
- Agregación de centros de datos: Conexión de conmutadores de estructura/agregación de alta capacidad (con puertos de 800G) a múltiples conmutadores de parte superior del rack (ToR) o servidores de alto rendimiento.
- IA y computación de alto rendimiento: Proporcionar conectividad densa desde conmutadores de red a nodos informáticos equipados con tarjetas de red de 400G (como ConnectX-7) en clústeres de GPU para el entrenamiento y la simulación distribuidos. Facilitar enlaces de alto ancho de banda para implementaciones de NVMe-over-Fabrics (NVMe-oF) entre matrices de almacenamiento y servidores informáticos.
- Infraestructura en la nube: Implementación en entornos de hiperescala para optimizar el costo por puerto y la densidad del cableado dentro de los racks.
- Conectividad de tarjetas de interfaz de red: Permitir que un único puerto de conmutador se conecte a dos servidores, cada uno con una tarjeta NIC de alto rendimiento, duplicando efectivamente la densidad de conexión.
- 6. Especificaciones detalladasCategoría de parámetroEspecificación detallada para MFP7E20-N015Identificación del producto
| Función y topología del cable | Divisor pasivo 1:2, 1xMPO-12/APC a 2xMPO-12/APC |
|---|---|
| Longitud total | 15,0 metros (Tolerancia: +0,3 m / -0 m) |
| Especificación de fibra | 50/125 µm Multimodo de índice graduado, OM4 |
| Recuento de fibra activa | 8 fibras (4 de transmisión, 4 de recepción) |
| Tipo de conector y pulido | MPO-12, hembra, Contacto Físico Angulado (APC) |
| Esquema de cableado | Tipo B (Cruzado) |
| Diámetro del cable | 3,0 mm ± 0,2 mm |
| Material y color de la cubierta | Bajo humo cero halógeno (LSZH), con clasificación OFNR, Aqua |
| Radio de curvatura mínimo | 30 mm (1,2 pulgadas) |
| Temperatura de funcionamiento | 0°C a 70°C |
| Temperatura de almacenamiento | Como socio autorizado de marcas de tecnología de primer nivel, incluidas NVIDIA (y su línea de productos Mellanox), Aruba, Extreme Networks y Ruckus, ofrecemos una amplia cartera. Nuestros productos principales abarcan conmutadores de red originales y nuevos, tarjetas de red de alto rendimiento, puntos de acceso y controladores inalámbricos y componentes de infraestructura críticos como cables ópticos. |
| Rango de humedad | 10% a 85% RH (sin condensación) |
| Transceptores compatibles | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
| Otras longitudes disponibles en la serie MFP7E20: 3 m (N003), 5 m (N005), 7 m (N007), 10 m (N010), 20 m (N020), 30 m (N030), 50 m (N050). | 7. Ventajas competitivas y propuesta de valor |
| Eficiencia de puerto maximizada: | Duplica el número de conexiones de servidor por puerto de conmutador en comparación con el cableado estándar, lo que reduce los costos por puerto y mejora la densidad del rack. |
Integridad de la señal garantizada:
- Garantía del ecosistema: Como componente original de NVIDIA, se prueba y valida para una interoperabilidad perfecta dentro del ecosistema de red de NVIDIA, incluidos conmutadores, transceptores y tarjetas de red.
- Preparación para la instalación: Se suministra con tapas antipolvo protectoras y no requiere terminación en campo, lo que permite una implementación rápida y sin errores.
- Perfil de seguridad mejorado: El material de la cubierta LSZH mejora la seguridad en entornos de centros de datos cerrados al reducir la emisión de humo tóxico en escenarios de incendio.Garantía del producto:
- Este cable está cubierto por la garantía estándar de NVIDIA para componentes ópticos pasivos.Inventario y logística:
- Mantenemos existencias del MFP7E20-N015 para el cumplimiento rápido de pedidos y la entrega confiable.Consulta técnica:
- Soporte posventa: Asistencia disponible para las mejores prácticas de instalación y la solución de problemas de conectividad.
- 9. Preguntas frecuentesP: ¿Puedo usar una hoja de este cable divisor ahora y conectar la segunda hoja más tarde?
- R: Sí, el diseño lo permite. Puede conectar un servidor inmediatamente y dejar el otro conector de hoja protegido con su tapa antipolvo hasta que el segundo servidor esté listo. Asegúrese de que el transceptor conectado en el lado del conmutador admita el enlace que se activa con una sola ruta activa, que es típicamente el caso.P: ¿Este cable es compatible con los transceptores QSFP56 de 200G?
- R: Los conectores físicos del cable (MPO-12/APC) son compatibles si el transceptor QSFP56 utiliza un receptáculo MPO-12/APC y está diseñado para un funcionamiento multimodo de 200G-SR4 o similar. Sin embargo, la función de divisor está optimizada para dividir una señal de 800G/400G. Para una conexión nativa de 200G, un cable dúplex no divisor suele ser más apropiado. Consulte siempre las hojas de datos de los transceptores.P: ¿Cómo limpio los conectores MPO de este cable?
P: ¿Qué sucede si conecto esto accidentalmente a un puerto MPO-UPC?
R:
No fuerce la conexión.
Los conectores MPO-APC y MPO-UPC tienen diferentes ángulos de pulido y enclavamiento físico. Intentar acoplarlos puede causar daños físicos permanentes a los extremos de la férula de cerámica tanto del cable como del transceptor, lo que provoca una alta pérdida óptica y requiere su reemplazo.
10. Precauciones de instalación y manipulación
Verificación de compatibilidad:
Antes de la instalación, confirme que todos los transceptores y paneles de conexión del enlace estén diseñados para conectores MPO-12/APC, no UPC.
Limpieza previa a la instalación: Inspeccione y limpie siempre las férulas del conector del cable y los receptáculos del transceptor con herramientas aprobadas antes del acoplamiento para evitar fallas relacionadas con la contaminación.Gestión del radio de curvatura:
- Límites ambientales: No instale ni opere el cable en entornos fuera de sus rangos de temperatura (0°C a 70°C) y humedad (10% a 85% RH) especificados.Inserción/extracción adecuada: Utilice el mecanismo de cierre de empujar y tirar en la carcasa del conector para la inserción y extracción. Nunca tire directamente de la cubierta del cable para desconectarlo, ya que esto puede dañar las fibras internas.
- Conciencia de ESD: Si bien el cable en sí no es sensible a ESD, los transceptores a los que se conecta sí lo son. Utilice precauciones antiestáticas estándar (correas de muñeca, superficies de trabajo conectadas a tierra) al manipular los transceptores durante la instalación del cable.
