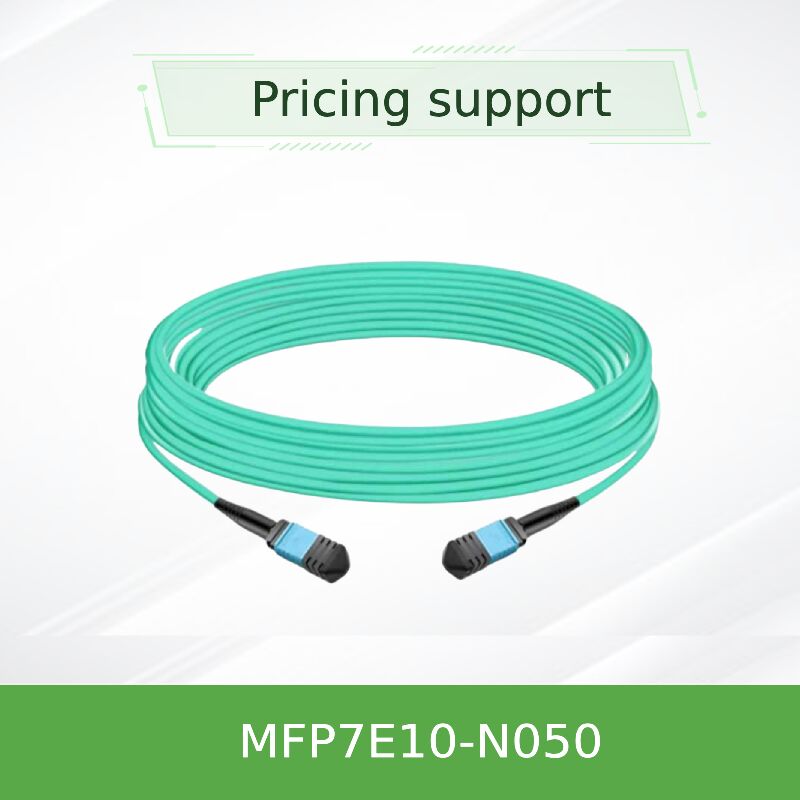

Cable de fibra óptica multimodo MPO-12/APC a MPO-12/APC de 50 m NVIDIA MFP7E10-N050 para interconexión de alcance máximo 400G/NDR

Modelo del producto: MFP7E10-N050 | Palabras clave principales: cable de fibra óptica, cable MPO, cable de fibra de 50 m, interconexión NDR, cable de largo alcance

El NVIDIA MFP7E10-N050 representa la variante de alcance máximo de la serie MFP7E10, un cable de fibra óptica pasiva de 50 metros de alto rendimiento diseñado para aplicaciones exigentes de centros de datos que requieren conectividad extendida. Este conjunto de cables cuenta con conectores MPO-12/APC en ambos extremos y utiliza fibras multimodo OM4 de 50/125 μm en una configuración de tipo B (crossover). Como una solución esencial de cable de largo alcance, permite conexiones 400G/NDR fiables y de baja latencia entre conmutadores, adaptadores y DPUs a la distancia máxima permitida para implementaciones de fibra multimodo OM4 pasiva. Conexión de bastidores de equipos a través de diferentes pasillos del centro de datos.Tipo de conector: Planifique la ruta completa del cable antes de la instalación. Utilice bandejas de cables, administradores y alivio de tensión adecuados. Evite las tiradas paralelas con cables de alimentación siempre que sea posible.Longitud y tipo de cable:

• Distancia máxima admitida: Proporciona la capacidad de alcance completo de 50 metros para fibra multimodo OM4 en aplicaciones 400G.
• Cubierta del cable: Cubierta LSZH-OFNR de color Aqua, duradera y flexible, para una seguridad e instalación óptimas.
• Rendimiento óptico: Diseñado para baja pérdida de inserción (≤ 0,37 dB en total), alta pérdida de retorno (≥ 35 dB).
• Compatibilidad con protocolos:InfiniBand NDR/HDR/EDR
• 400/200/100GbENVLink
• 3. Cumplimiento de tecnología y estándares Esta solución de interconexión de alcance máximo se basa en los más altos estándares de la industria para garantizar la integridad del rendimiento a distancias extendidas. Estándar de fibra: Fibra multimodo OM4 Premium (IEC 60793-2-10) optimizada para aplicaciones de alcance extendido 400G.

MPO según IEC 61754-7 y ANSI/TIA-604-5 para un rendimiento mecánico constante.

• Tecnología de pulido: Contacto físico en ángulo (APC) esencial para mantener la calidad de la señal a la distancia máxima.
• Seguridad y cumplimiento: Cumplimiento total con las certificaciones Telcordia GR-1435, Clase de láser 1 (IEC 60825), CB, cTUVus, CE.
• Material ambiental: La cubierta LSZH supera los requisitos reglamentarios de seguridad contra incendios y medioambientales.
• 4. Principio de funcionamiento y ruta de la señalEste cable de fibra óptica pasiva de longitud extendida sirve como una autopista óptica eficiente para la transmisión de datos de alta velocidad a distancias máximas. Cada conector MPO alberga 12 posiciones de fibra, con 8 utilizadas activamente para la comunicación bidireccional (4 carriles de transmisión y 4 de recepción). Configurado como un cable de tipo B, realiza un cruce interno preciso donde las señales ópticas de los carriles Tx 1-4 en el extremo de origen se conectan a los carriles Rx 12-9 en el extremo de terminación. Esta alineación exacta garantiza un acoplamiento óptimo entre transmisores y receptores. El pulido en ángulo de 8° de los conectores APC es particularmente crítico a velocidades de 400G/NDR a más de 50 metros, ya que dispersa eficazmente la luz reflejada lejos del núcleo de la fibra, preservando la claridad de la señal y minimizando las tasas de error de bits, una característica esencial para un rendimiento fiable del cable de largo alcance.
• Nota de rendimiento: A 50 metros, este cable mantiene una pérdida de inserción por debajo de 0,37 dB (calculada como 0,35 dB + 0,0004*50), lo que garantiza que se mantenga dentro del estricto presupuesto óptico de los transceptores 400G/NDR para un establecimiento de enlace fiable.

Conectividad de cruce de pasillo de centro de datos: Conexión de bastidores de equipos a través de diferentes pasillos del centro de datos.HPC/Clusters de alcance extendido: Planifique la ruta completa del cable antes de la instalación. Utilice bandejas de cables, administradores y alivio de tensión adecuados. Evite las tiradas paralelas con cables de alimentación siempre que sea posible.Enlaces de centro de datos estilo campus:

• Conexiones extendidas de almacenamiento a computación: Vinculación de matrices de almacenamiento remotas a clústeres de computación dentro de grandes huellas de centros de datos.
• 6. Especificaciones técnicasEspecificaciones técnicas de MFP7E10-N050
• Número de pieza de pedidoMFP7E10-N050
• DescripciónCable de fibra multimodo MPO-12/APC a MPO-12/APC
• Longitud del cable50 metros

Consistencia óptica superior:

• 8. Servicio y soporteOfrecemos soporte integral adaptado para escenarios de implementación de alcance máximo.
• Garantía: Garantía completa del fabricante con documentación completa para implementaciones extendidas.Inventario y entrega especializada: El MFP7E10-N050 está disponible en stock con embalaje especializado para la protección de cables largos durante el envío.
• Consulta de diseño técnico: Nuestros expertos brindan consultas de preventa para la planificación de la implementación de alcance máximo, incluido el análisis del presupuesto del enlace.
• Soporte de instalación: Soporte técnico 24/7 para desafíos de instalación específicos de tiradas de cable largas e implementaciones de alcance extendido.

Envío gestionado con manipulación cuidadosa para entregas de cables de larga longitud en todo el mundo.

• 9. Preguntas frecuentes (FAQ)P1: ¿El MFP7E10-N050 es realmente capaz de admitir 400G a 50 metros?
• A: Sí. Este cable de fibra de 50 m está diseñado y probado específicamente para admitir 400 GbE e InfiniBand NDR 400 Gb/s en toda la distancia de 50 metros cuando se utiliza con fibra multimodo OM4 compatible y transceptores NVIDIA.
• P2: ¿Qué sucede si necesito un poco más de 50 metros?A:
• Para distancias superiores a 50 metros, se deben considerar soluciones alternativas, como cables ópticos activos (AOC) o fibra monomodo con los transceptores adecuados. El límite de 50 metros se basa en el presupuesto de potencia óptica de las soluciones multimodo pasivas a velocidades de 400G.P3: ¿Existen requisitos especiales de manipulación para un cable de fibra de 50 metros?
• A: Sí. Este cable de largo alcance requiere una manipulación cuidadosa. Utilice carretes de cable para la implementación, evite torcer o doblar, mantenga el radio de curvatura mínimo (30 mm) y planifique la ruta meticulosamente para evitar puntos de tensión. Se recomienda la instalación profesional.

A:
Después de la instalación, realice pruebas de pérdida de inserción del enlace para verificar que el canal completo cumpla con los requisitos del transceptor.Planificación del enrutamiento del cable:A: Cada MFP7E10-N050 se somete a pruebas exhaustivas en fábrica, incluida la medición de la pérdida de inserción de extremo a extremo para las 8 fibras activas, la verificación de la pérdida de retorno y las pruebas de continuidad para garantizar que cumple con las estrictas especificaciones de rendimiento de NVIDIA antes del envío.

10. Precauciones y pautas de manipulación
Después de la instalación, realice pruebas de pérdida de inserción del enlace para verificar que el canal completo cumpla con los requisitos del transceptor. Confirme que la distancia de su enlace no exceda los 50 metros para garantizar un funcionamiento fiable dentro del presupuesto de potencia óptica.

Se recomienda la instalación profesional:
Después de la instalación, realice pruebas de pérdida de inserción del enlace para verificar que el canal completo cumpla con los requisitos del transceptor.Planificación del enrutamiento del cable: Planifique la ruta completa del cable antes de la instalación. Utilice bandejas de cables, administradores y alivio de tensión adecuados. Evite las tiradas paralelas con cables de alimentación siempre que sea posible.Gestión del radio de curvatura:

Mantenga estrictamente el radio de curvatura mínimo de 30 mm en toda la trayectoria del cable, especialmente en las esquinas y los puntos de entrada/salida.
Después de la instalación, realice pruebas de pérdida de inserción del enlace para verificar que el canal completo cumpla con los requisitos del transceptor. Mantenga las tapas antipolvo puestas hasta que esté listo para la instalación. Limpie los conectores del cable y del transceptor con herramientas certificadas antes del acoplamiento, lo cual es particularmente importante para cables largos donde el margen de señal es crítico.

Pruebas y certificación:
Después de la instalación, realice pruebas de pérdida de inserción del enlace para verificar que el canal completo cumpla con los requisitos del transceptor.11. Introducción de la empresa
