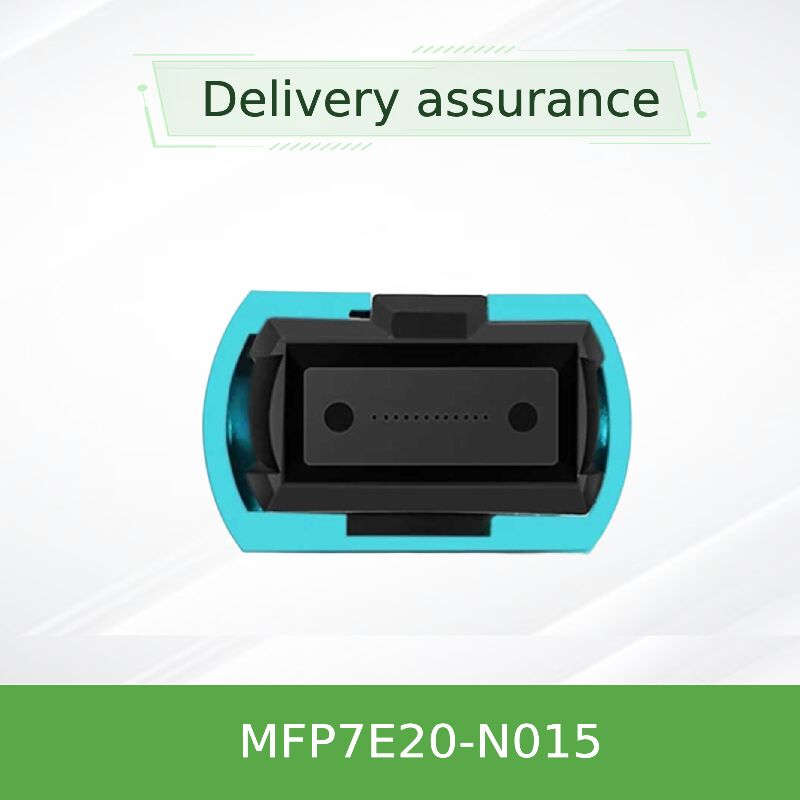

NVIDIA MFP7E20-N015 15m MPO-12/APC a 2x MPO-12/APC Multimodo divididor de fibra de fibra Cable.

Modelo del producto: MFP7E20-N015 | Palabras clave principales: cable divisor de fibra, cable de conexión MPO, cable de 400G a 200G, cable de salida, interconexión de centros de datos

El NVIDIA MFP7E20-N015 es un Densidad y optimización de costos: especializado de 15 metros diseñado para implementaciones de centros de datos de alta densidad. A diferencia de los cables estándar, este es un A: o cable de conexión con una configuración de divisor 1:2. Cuenta con un conector MPO-12/APC en el extremo del tronco (para conectar al puerto de 400G de un conmutador) y dos conectores MPO-12/APC en los extremos de las ramas (para conectar a dos servidores). Utiliza fibras multimodo OM4 de 50/125μm en una topología de cruce de tipo B, lo que permite una distribución eficiente de un solo ancho de banda de 400G en dos flujos de 200G, lo que lo convierte en una solución ideal de

• para conectar conmutadores de alta velocidad a múltiples servidores.2. Características clave
• Configuración: 1x MPO-12/APC (Tronco) a 2x MPO-12/APC (Rama) de salida.
• Longitud del cable: 15 metros, fibra multimodo OM4 50/125μm.
• Mapeo de velocidad: Divide un solo enlace de 400 Gb/s (4 carriles de 100 G) en dos enlaces de 200 Gb/s (2 carriles de 100 G).
• Cubierta del cable: Chaqueta LSZH-OFNR flexible, redonda y de color aguamarina.
• Rendimiento óptico: Baja pérdida de inserción (≤ 0,356 dB), alta pérdida de retorno (≥ 35 dB). Soporte de protocolo: InfiniBand NDR/HDR

NVLink

• 3. Cumplimiento de tecnología y estándaresEsta solución de salida avanzada está diseñada para cumplir con los rigurosos estándares de la industria en cuanto a rendimiento y confiabilidad en entornos exigentes.
• Estándar de fibra: Fibra multimodo OM4 (IEC 60793-2-10) para alto ancho de banda y alcance extendido.
• Estándar de conector: MPO según IEC 61754-7 y ANSI/TIA-604-5.
• Tecnología de pulido: El contacto físico en ángulo (APC) es fundamental para mantener una baja pérdida de retorno óptico en aplicaciones de divisor.
• Tecnología de divisor: Divisor óptico pasivo dentro del conjunto de cables, no se requiere alimentación externa.

Cumple con Telcordia GR-1435, Clase de láser 1 (IEC 60825), con certificaciones CB, cTUVus, CE.4. Principio de funcionamiento y ruta de la señalEste cable de conexión MPO y

•                                                         └→[2x MPO-12]→ Servidor B (200G)5. Escenarios de aplicación
• Conectividad de servidor de alta densidad: Conexión de un solo puerto de conmutador de 400G a dos servidores equipados con adaptadores ConnectX-7 200G o BlueField-3, duplicando efectivamente la densidad de conexión.
• Clústeres de IA/ML optimizados en costos: Distribución de conexiones en clústeres de servidores GPU donde los nodos individuales requieren un ancho de banda de 200G pero el recuento de puertos de conmutación es limitado.
• Conectividad de servidor de almacenamiento: Conexión de dos nodos de almacenamiento o JBOD a un solo puerto de conmutador de alta velocidad.
• Consolidación Top-of-Rack (ToR): Reducción del número de puertos de conmutación requeridos por bastidor, simplificando el cableado y reduciendo el costo del conmutador.Implementación de tarjeta de interfaz de red: Ideal para implementaciones que utilizan múltiples

Aplicación clave

• Otras longitudes disponibles: 3 m, 5 m, 7 m, 10 m, 20 m, 30 m, 50 m.7. Ventajas competitivasDensidad y optimización de costos: Este
• cable divisor de fibra proporciona una alternativa más económica y eficiente en el espacio al uso de múltiples puertos de conmutación y cables estándar para conectar dos servidores.
• Gestión de cables simplificada: Reduce el desorden de cables al reemplazar dos cables separados con una solución de salida gestionada, mejorando el flujo de aire y la organización.
• Rendimiento validado por NVIDIA: Compatibilidad y rendimiento garantizados cuando se utiliza dentro del ecosistema de conmutadores y adaptadores NVIDIA, a diferencia de las soluciones de salida de terceros.

No contiene componentes electrónicos activos, lo que ofrece una mayor confiabilidad y no consume energía en comparación con los divisores ópticos activos.

• 8. Servicio y soporteBrindamos soporte integral para soluciones de interconexión avanzadas como la serie MFP7E20.
• Garantía: Garantía completa del fabricante NVIDIA en todos los conjuntos de cables.
• Disponibilidad: MFP7E20-N015 está en stock en nuestro amplio inventario para envío inmediato para respaldar una implementación rápida.Soporte de diseño técnico: Nuestros ingenieros ayudan con la planificación de la implementación, incluida la validación del conmutador y la compatibilidad de la
• tarjeta de interfaz de red para configuraciones de salida.
• Soporte 24/7: Servicio al cliente y asistencia técnica las 24 horas del día, los 7 días de la semana para la instalación y la solución de problemas.

Red logística confiable que garantiza la entrega oportuna de cableado especializado en todo el mundo.
Los dos conectores de rama están etiquetados como "1" y "2". Para mayor coherencia, se recomienda documentar qué servidor está conectado a qué rama etiquetada. El mapeo de los carriles ópticos es fijo dentro del cable.P1: ¿Con qué modelos de conmutadores y adaptadores es compatible el MFP7E20-N015?A: Está diseñado para conmutadores NVIDIA con puertos OSFP DR8 (400G/NDR) y servidores equipados con adaptadores ConnectX-7 o BlueField-3 que utilizan transceptores OSFP o QSFP112 200G. Se debe verificar la compatibilidad con modelos específicos de conmutadores y

tarjetas de red
Los dos conectores de rama están etiquetados como "1" y "2". Para mayor coherencia, se recomienda documentar qué servidor está conectado a qué rama etiquetada. El mapeo de los carriles ópticos es fijo dentro del cable.P2: ¿Puedo alcanzar una velocidad de 400G en el lado del servidor con este cable?A: No. Este es un cable de salida. Cada rama del servidor ofrece un máximo de 200 Gb/s. Para obtener 400G en un solo servidor, utilice un cable MFP7E10 estándar (sin divisor). Este

cable de salida
Los dos conectores de rama están etiquetados como "1" y "2". Para mayor coherencia, se recomienda documentar qué servidor está conectado a qué rama etiquetada. El mapeo de los carriles ópticos es fijo dentro del cable.P3: ¿El divisor causa alguna degradación de la señal o latencia?

A:
Los dos conectores de rama están etiquetados como "1" y "2". Para mayor coherencia, se recomienda documentar qué servidor está conectado a qué rama etiquetada. El mapeo de los carriles ópticos es fijo dentro del cable.P4: ¿Cómo identifico la rama correcta para cada servidor?

A:
Los dos conectores de rama están etiquetados como "1" y "2". Para mayor coherencia, se recomienda documentar qué servidor está conectado a qué rama etiquetada. El mapeo de los carriles ópticos es fijo dentro del cable.P5: ¿Puedo usar esto con un puerto QSFP-DD?

• Este cable utiliza conectores MPO-12/APC. Es compatible con los puertos QSFP-DD solo si están poblados con un adaptador OSFP a QSFP-DD adecuado o un transceptor que presenta una interfaz MPO-12/APC. La conexión física directa no es posible.10. Precauciones y manipulación
• Planificación de la configuración: Asegúrese de que el puerto del conmutador y los adaptadores del servidor admitan el modo de salida de 400G a 2x200G. Consulte la documentación del sistema operativo del conmutador y el firmware del adaptador.
• Compatibilidad del conector: Todos los transceptores conectados deben ser de tipo MPO-12/APC (carcasa verde). No mezcle con interfaces MPO-12/UPC (carcasa azul).
• Radio de curvatura y alivio de tensión: Mantenga un radio de curvatura mínimo de 30 mm. Utilice un alivio de tensión adecuado, especialmente en el punto de división y en las botas del conector, para evitar la tensión en las fibras.
• Limpieza: Limpie los tres conectores MPO (un tronco, dos ramas) y los puertos de transceptor correspondientes con limpiadores ópticos certificados antes del acoplamiento.
