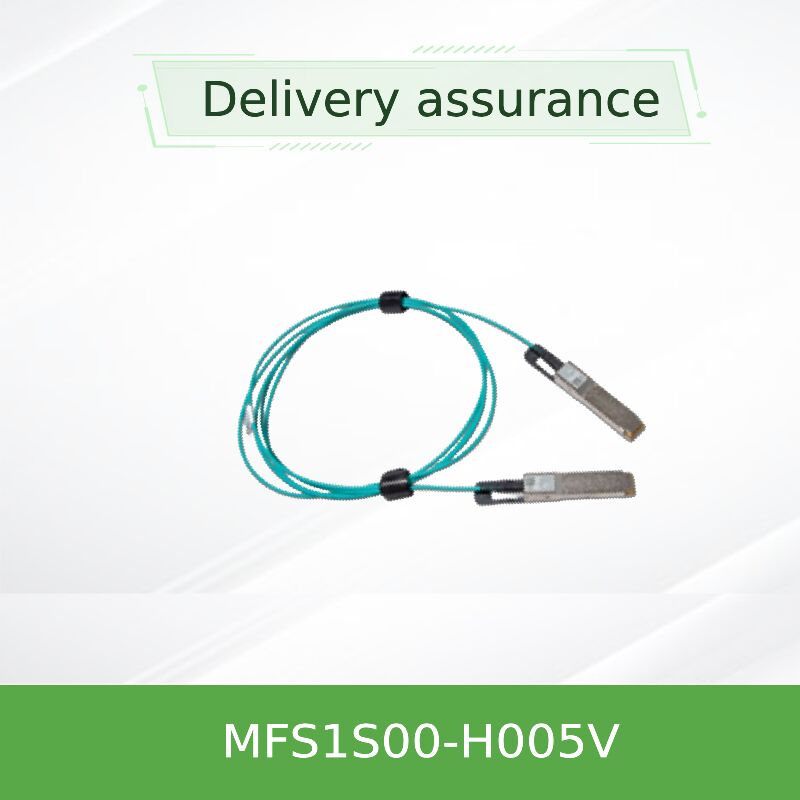

NVIDIA MFS1S00-H005V Cable Óptico Activo de 5m QSFP56 200Gb/s para InfiniBand HDR y 200GbE | AOC de Alta Velocidad

Modelo de producto:MFS1S00-H005VPalabras clave:el cable óptico activo, el cable AOC, el cable QSFP56, el cable InfiniBand de 200 Gb/s, el cable 200 GbE

El NVIDIA MFS1S00-H005V es un 5 metros premiumCable óptico activo (AOC)diseñado para interconexiones de centros de datos de alto rendimiento. Este cable integra interfaces eléctricas QSFP56 en ambos extremos con transceptores ópticos integrados basados en VCSEL,eliminación de la necesidad de ópticas conectables separadasEstá diseñado para admitir velocidades de datos de 200 Gb/s utilizando InfiniBand HDR (High Data Rate) y protocolos Ethernet de 200 Gigabit.Esta solución es particularmente valiosa para conectar switches como el NVIDIA SN3700 y SN4600, o para conectar servidores equipados contarjetas de interfaz de red (tarjetas NIC)a través de distancias en las que los cables pasivos no llegan a tiempo.

Este AOC se basa en tecnologías estándar de la industria para garantizar la interoperabilidad, la fiabilidad y el alto rendimiento.

• Motor óptico:Transceptores multimodo basados en VCSEL (Laser de emisión de superficie de cavidad vertical).
• Interfaz eléctrica:Compatible plenamente con el MSA QSFP56 (SFF-8665) y la interfaz de gestión (SFF-8636).
• Codificación de datos:Modulación PAM4 para una alta eficiencia espectral, que admite velocidades de datos de hasta 53,125 Gbd por carril.
• Dirección y diagnóstico:Interfaz I2C completa compatible con SFF-8636 para DDM, control y monitoreo de estado.
• Conformidad:Se adhiere a las especificaciones HDR de la InfiniBand Trade Association (IBTA), RoHS, y lleva las principales certificaciones de seguridad / EMC (CE, FCC, CB).

El MFS1S00-H005V funciona como un sistema de conversión electro-óptica totalmente integrado.tarjeta de redEn el interior del módulo del cable, estas señales están condicionadas (reprogramadas,Equivalizado) y luego conducir cuatro láseres VCSELEstas señales ópticas viajan a través de las cuatro fibras multimodo incrustadas a una distancia de 5 metros.otro módulo integrado que contiene fotodetectores convierte las señales ópticas en señales eléctricasEste diseño activo todo en uno maneja los desafíos de integridad de la señal internamente,lo que lo convierte en un robusto y simple "plug-and-play"AOCEl sistema de cableado está basado exclusivamente en los transceptores.

• Clusters de computación de alto rendimiento (HPC):Interconexiones de baja latencia para tejidos InfiniBand HDR que conectan nodos de computación y almacenamiento.
• Infraestructura de IA/ML:Enlaces de gran ancho de banda entre servidores de GPU y switches de hoja/espina dorsal en grupos de capacitación de aprendizaje automático.
• Interconexiones del switch del centro de datos:Conexión de NVIDIA SN3700, SN4600 u otros switches compatibles a 200 GbE.
• Conectividad de servidor a conmutador:Ideal para conectar servidores de alta velocidadtarjetas de interfaz de red(como ConnectX-6 o ConnectX-7 en modo 200G) a los switches de la parte superior del rack.
• Despliegues de alcance extendido:Sustitución de los DAC de cobre pasivos en escenarios que requieren distancias superiores a 3-4 metros con una integridad de señal superior.

Otras longitudes disponibles: 3 m (H003V), 10 m (H010V), 15 m (H015V), 20 m (H020V), 30 m (H030V), 50 m (H050V), 100 m (H100V).

• Alcance superior contra DAC pasivos:Esto...cable óptico activoalcanza confiablemente distancias de 5 metros y más con una excelente integridad de la señal, donde los cables de conexión directa (DAC) de cobre pasivo a menudo enfrentan limitaciones significativas de rendimiento.
• Solución integrada para la simplicidadCombina transceptores y cable en una sola unidad, reduciendo los puntos de falla, simplificando la adquisición y eliminando los problemas de compatibilidad entre cables ópticos y de fibra separados.
• Potencia y eficiencia térmica:Con aproximadamente 5W por extremo, ofrece una solución consciente de la energía para enlaces de alta velocidad, ayudando a administrar los presupuestos de energía del centro de datos.
• Diagnóstico robusto:Las amplias capacidades de DDM proporcionan herramientas proactivas de monitorización y solución de problemas que no están disponibles con los cables pasivos básicos,mejora de la fiabilidad de la red y facilitación del mantenimiento de infraestructuras que utilizan servicios de alto valortarjetas de red.

Proporcionamos una gama completa de servicios para apoyar su despliegue de interconexión de alta velocidad.

• Garantización:Respaldado por la garantía estándar del producto de NVIDIA para garantizar la calidad.
• Inventario y entrega:El MFS1S00-H005V está disponible de nuestro importante inventario de varios millones de dólares para un rápido cumplimiento de pedidos y envío.
• Consulta técnica:Nuestro equipo de expertos proporciona orientación sobre la compatibilidad del sistema, las mejores prácticas de implementación y la integración con los switches yTarjetas NIC.
• Apoyo postventa:Servicio al cliente 24 horas al día y soporte técnico para ayudar con cualquier consulta de instalación u operación.
• Logística global:Garantizamos una entrega precisa y oportuna a los clientes de todo el mundo, aprovechando más de una década de experiencia en logística.

P1: ¿Cuál es la diferencia entre este AOC y un DAC pasivo o un cable de fibra con transceptores separados?
A: ¿Qué quieres decir?UnAOCUn DAC pasivo es puramente de cobre con alcance limitado.Un cable de fibra con transceptores separados requiere que usted compre y administre tres componentes separados (dos transceptores + un cable)El AOC simplifica la implementación y garantiza el rendimiento.

P2: ¿Es este cable compatible con puertos Ethernet de 100 Gigabit (100GbE)?
A: ¿Qué quieres decir?Está diseñado principalmente para 200Gb/s. Sin embargo, utilizando la función Rate Select a través de la interfaz de gestión,puede estar configurado para un funcionamiento de velocidad más baja compatible con algunos sistemas de 100 GbE (utilizando la codificación NRZ)La compatibilidad debe verificarse con el interruptor específico oTarjeta de interfaz de red.

P3: ¿Qué tipo de información de diagnóstico puedo leer de este cable?
A: ¿Qué quieres decir?A través de la interfaz I2C (SFF-8636), puede monitorear en tiempo real los parámetros que incluyen: temperatura, voltaje de alimentación, corriente de sesgo TX, potencia de salida TX y potencia de entrada RX para los cuatro carriles.También se aplican umbrales de alarma y advertencia.

P4: ¿Cuál es el radio mínimo de curvatura del cable?
A: ¿Qué quieres decir?El radio mínimo de flexión en cualquier lugar a lo largo del cable es de 30 mm. Doblarlo más apretadamente puede dañar las fibras internas y degradar el rendimiento.

P5: ¿La "V" en el número de la pieza (H005V) significa algo específico?
A: ¿Qué quieres decir?La "V" en el número de la pieza suele indicar soporte VPI (Virtual Protocol Interconnect), lo que significa que el cable es capaz de soportar tanto los protocolos InfiniBand como Ethernet,que se alinea con sus capacidades HDR de 200Gb/s y 200GbE.

• Protección ESD:Aunque el conjunto del cable es robusto, siempre siga las precauciones ESD estándar (correales para la muñeca, estaciones de trabajo conectadas a tierra) al manipular e instalar el cable en el interruptor o en eltarjeta de créditolas jaulas.
• Enchufe en caliente:El cable está diseñado para ser conectable en caliente. Sin embargo, consulte siempre la documentación de su sistema para obtener directrices específicas de conexión en caliente para evitar cualquier problema inesperado.
• Manejo físico:Evite curvas agudas, torceduras, trituración o fuerza de tracción excesiva en el cable. No pellizque el cable cerca de los conectores. Utilice el tirador para insertar/retirar, no el cable en sí.
• Límites ambientales:Operar dentro de los rangos de temperatura (0°C a 70°C) y humedad (5% a 85% sin condensación) especificados.
• Limpieza:Mantenga los conectores eléctricos QSFP56 limpios y libres de desechos. Utilice aire comprimido si es necesario. No use líquidos o abrasivos en los conectores.
