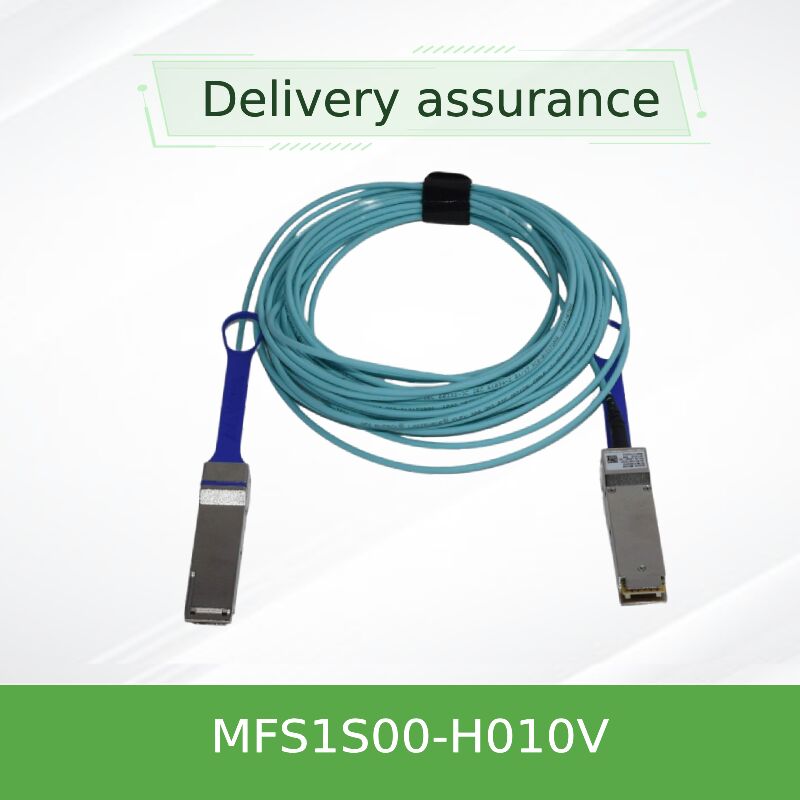

Mellanox MFS1S00-H010V Cable Óptico Activo QSFP56 de 10m | InfiniBand HDR y Ethernet a 200 Gb/s, AOC enchufable en caliente con DDM

Modelo del producto: MFS1S00-H010V | Palabras clave principales: cable óptico activo, AOC de 200 Gb/s, cable QSFP56, InfiniBand HDR, interconexión óptica de 10 m

El NVIDIA MFS1S00-H010V es un Cable óptico activo (AOC) de 10 metros diseñado para aplicaciones exigentes de alto ancho de banda. Cuenta con conectores QSFP56 en ambos extremos con motores ópticos integrados basados en VCSEL, que proporcionan un enlace completo de 200 Gb/s para los protocolos InfiniBand HDR y 200 Gigabit Ethernet. Esta interconexión óptica de 10 m está diseñada para conectar conmutadores, o entre conmutadores y servidores equipados con tarjetas de interfaz de red compatibles, en escenarios donde la distancia y la integridad de la señal son críticas.

El rendimiento del cable se basa en varias tecnologías avanzadas:

• Transmisión óptica: Utiliza cuatro transmisores VCSEL (láser de emisión superficial de cavidad vertical) y los fotodetectores correspondientes que operan sobre fibra multimodo OM4.
• Señalización de alta velocidad: Emplea codificación PAM4 (modulación de amplitud de pulso de 4 niveles) a 53,125 GBaud por carril para lograr un ancho de banda agregado de 200 Gb/s.
• Procesamiento de señal integrado: Los circuitos de retiming y recuperación de datos de reloj (CDR) integrados en las rutas de transmisión y recepción limpian y regeneran las señales de alta velocidad.
• Gestión estandarizada: Cumplimiento total con la especificación de gestión SFF-8636 a través de una interfaz I2C para control, estado y diagnósticos extensos.
• Marco de cumplimiento: Diseñado según las especificaciones HDR de la InfiniBand Trade Association (IBTA) y lleva certificaciones globales clave (CE, FCC, RoHS).

El cable funciona como un enlace óptico bidireccional autocontenido. Las secuencias de datos eléctricas de la tarjeta de red o el conmutador entran en el módulo QSFP56. En el interior, las señales eléctricas se acondicionan (ecualizadas, retiming) y se utilizan para impulsar cuatro láseres VCSEL de alta velocidad, convirtiendo los datos en pulsos ópticos. Estos pulsos viajan a través de las cuatro fibras multimodo internas a lo largo de los 10 metros. En el extremo opuesto, los fotodiodos integrados convierten la luz de nuevo en señales eléctricas. Estas se amplifican, se retiming y se ecualizan mediante los circuitos del receptor antes de enviarse al dispositivo conectado. Este proceso de regeneración activa es clave para mantener la integridad de la señal a lo largo de la distancia extendida, un beneficio fundamental de la arquitectura AOC de 200 Gb/s.

• Enlaces entre conmutadores (ISL): Conexión de conmutadores de hoja y columna vertebral (por ejemplo, series NVIDIA SN3000/SN4000) a 200 GbE dentro y entre bastidores.
• Conectividad de tejido HPC y IA: Establecimiento de enlaces dentro de tejidos InfiniBand HDR para clústeres de computación de alto rendimiento e inteligencia artificial.
• Conexiones de servidor extendidas: Conexión de servidores con tarjetas NIC con capacidad de 200G (por ejemplo, ConnectX-6/7) a conmutadores de la parte superior del bastidor ubicados a varios metros de distancia.
• Expansión del centro de datos: Ideal para conexiones que superan el alcance práctico de los cables de cobre pasivos (normalmente >3-5 m) pero no requieren óptica de larga distancia.
• Agregación de alta densidad: Implementación en escenarios donde la gestión de cables y el flujo de aire son preocupaciones, ya que los AOC son generalmente más flexibles y tienen un radio de curvatura más pequeño que las voluminosas alternativas de cobre pasivo.

Disponibilidad de la serie: También se ofrece en longitudes de 3 m, 5 m, 15 m, 20 m, 30 m, 50 m y 100 m.

• Alcance e integridad en un solo paquete: Resuelve el desafío común de conectividad de 10 metros donde los DAC pasivos fallan y los transceptores separados con fibra añaden complejidad y posibles puntos de fallo.
• Rendimiento y compatibilidad predecibles: Como solución totalmente integrada de NVIDIA, garantiza el rendimiento de extremo a extremo cuando se utiliza con conmutadores y tarjetas de red NVIDIA compatibles, eliminando las conjeturas.
• Inteligencia operativa: El DDM integrado permite a los operadores de red supervisar de forma proactiva el estado del enlace (temperatura, niveles de potencia), lo que facilita el mantenimiento preventivo y la solución rápida de problemas, una característica ausente en los cables pasivos.
• Optimización del costo total: Si bien el costo unitario inicial puede ser más alto que el del cobre pasivo, a menudo resulta en un menor costo total de propiedad al reducir el tiempo de instalación, eliminar la adquisición de transceptores y minimizar las fallas de enlace.

Comprar con nosotros garantiza el soporte completo del ciclo de vida de este componente de interconexión crítico.

• Garantía del producto: Cubierto por la garantía estándar del fabricante de NVIDIA para garantizar la calidad.
• Estado del inventario: El MFS1S00-H010V forma parte de nuestro stock seleccionado, respaldado por un compromiso de inventario multimillonario para una disponibilidad fiable.
• Servicios de implementación técnica: Nuestro equipo proporciona soporte de integración, lo que ayuda a verificar la compatibilidad con sus modelos de conmutador y tarjetas NIC de servidor específicos.
• Soporte continuo: Acceso al servicio de atención al cliente y asistencia técnica las 24 horas del día, los 7 días de la semana, para cualquier consulta operativa.
• Garantía de entrega global: Gestionamos la logística para garantizar una entrega rápida y precisa a su sitio en cualquier parte del mundo.

P1: ¿Puedo usar este cable para conectar un puerto de 200G a un puerto de 100G?
A: El cable en sí funciona a 200 Gb/s. La conectividad a un puerto de 100G requeriría que el dispositivo host (conmutador o tarjeta de red) admita funciones de desglose de puertos o negociación de velocidad (como Rate Select) para degradar el enlace. Esta no es una función del cable solo y debe configurarse en el equipo conectado.

P2: ¿Cómo ayudan los datos de diagnóstico en la práctica?
A: Los datos DDM le permiten supervisar la potencia óptica de recepción en tiempo real. Una disminución constante puede indicar un conector sucio o un componente defectuoso antes de que se caiga el enlace. La supervisión de la temperatura ayuda a garantizar que el cable no se sobrecaliente debido al flujo de aire bloqueado. Esto es crucial para mantener el tiempo de actividad en las redes construidas con cables ópticos activos y recursos informáticos caros.

P3: ¿La polaridad del cable es configurable o está fija?
A: La polaridad y el mapeo de carriles están fijos dentro del conjunto AOC, siguiendo el estándar para una conexión QSFP56 a QSFP56 directa. Está diseñado para enlaces directos de equipo a equipo.

P4: ¿Qué sucede si doblo el cable con demasiada fuerza?
A: Exceder el radio de curvatura mínimo de 30 mm puede causar microcurvaturas en las fibras internas, lo que lleva a una mayor atenuación (pérdida de señal). La flexión severa puede causar daños permanentes y una falla completa del enlace. Utilice siempre guías de enrutamiento de cables adecuadas.

P5: ¿El sufijo 'V' tiene implicaciones funcionales?
A: Sí, la 'V' denota la capacidad VPI (Virtual Protocol Interconnect), lo que confirma que este cable QSFP56 está habilitado por firmware para operar tanto en los modos InfiniBand HDR como en los modos Gigabit Ethernet de 200, lo que proporciona flexibilidad de protocolo para su infraestructura.

• Verificación previa a la instalación: Verifique que ambos dispositivos de conexión (conmutadores, tarjetas de red) admitan el factor de forma QSFP56, velocidades de 200 Gb/s y tengan un presupuesto de energía suficiente para el AOC.
• Seguridad ESD: Utilice siempre una correa de muñeca antiestática al manipular e instalar el cable en jaulas de equipos en funcionamiento.
• Técnica de inserción/extracción: Inserte el conector en la jaula hasta que sienta un clic. Utilice la lengüeta de tracción adjunta para la extracción; nunca tire de la cubierta del cable.
• Consideraciones ambientales: Asegúrese de que el entorno operativo se mantenga dentro de los rangos de temperatura y humedad especificados. Evite colocar el cable cerca de fuentes de calor o bajo la luz solar directa.
• Mejores prácticas de enrutamiento de cables: Planifique la ruta de 10 metros para evitar bordes afilados, puntos de pellizco y áreas de alto tráfico peatonal. Utilice bridas de velcro para una fijación segura y no destructiva.
